Всем,здравствуйте! Зарегистрировался на Вашем форуме еще в прошлом году, и за это время получил для себя очень много полезной информации. Аквариумное сообщество меня затягивает все больше.
Теперь вот решил и от себя что-то добавить, может кому-то пригодиться - буду рад!
Итак, выкладываю небольшой отчет по первому опыту изготовления крышки для аквариума.

Началось все с того, что осенью прошлого года загорелся я аквариумом. Купил для начала маленький на 40 литров - попробовать мое или нет. Встал вопрос по его оборудованию – крышка, свет, фон ну и все такое. Крышку к банке предлагали в магазине откуда собственно и сам аквариум - но мне она не понравилась т.к. сделана из куска стекла, обклеенного самоклейкой с патроном под 1 лампу (Е27). Под заказ из ПВХ около 1,5 тысяч, но опять вариант не понравился. Облазал весь рунет и вдохновился многими примерами сделать крышку самому, благо вариантов огромное множество. Руки вроде есть, желание есть – в путь.
Сначала обдумал, что будет в крышке: две лампы Т5-Т8, таймер для вкл/выкл света, с учетом прошедшего лета обязательно вентилятор для охлаждения воды (по этой теме тоже перелопатил целую кучу сайтов и статей), компрессор, ну там отверстие под кормежку. Прикинул бюджет и поехал закупаться материалом. Купил лист (1кв.м) ПВХ-3 мм - когда брал показался уж больно тонкий - чуть ли не в рулон можно было закатать, но как оказалось потом в самый раз, темную самоклеящуюся пленку (под интерьер) – 2 метра и блестящую на отражатель - 1 метр, два малошумных вентилятора 80х80, кнопки под электричество, провода, 2 лампы Т8 аква и power glo 36 см (длина аквы всего 44 см), ЭПРА (правда от Т5, потом немного переделал под свои лампы), клей космофен (превосходно клеит ПВХ), электронный таймер
Ну вот, собственно и приступил к исполнению задумки:
Измерил аквариум и т.к. по верхнему краю аквариума наклеена стеклянная полоса около 2-3 см, обклеенная темной пленкой (видимо чтобы уровень воды не был виден), решил в эстетических целях, чтобы крышка не одевалась по наружной стороне аквариума, т.к. будет сильно выдаваться за размеры банки, а вставлялась и держалась изнутри. Тогда крышка будет по размерам точно совпадать с наклеенной стеклянной полосой.
Решил делать крышку со вторым дном, чтоб внутри убирались вентиляторы, компрессор, таймер, ЭПРА и все остальное.

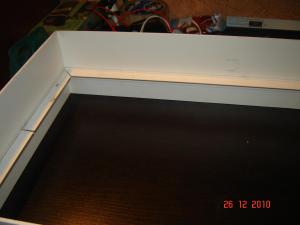

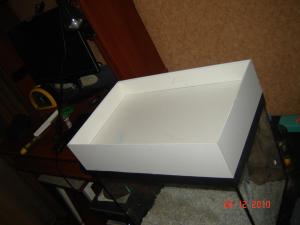

Склеил каркас (высота крышки 10 см), с внутренней стороны вклеил снизу полоски по периметру около 4 см с выступом 2 см вниз, чтобы крышка не падала с аквариума ( СИЛЬНО ИЗВИНЮЯСЬ за качество фоток – фотоаппарат старый да и когда фоткал думал просто для себя оставлю )

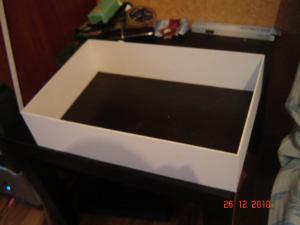

изнутри по высоте 5 см по всему периметру приклеил уголок, основа для дна, ну и дополнительная жесткость конструкции


Вырезал и вставил дно

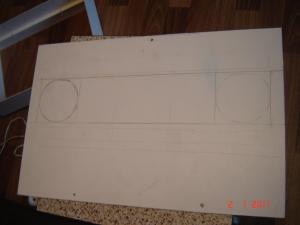

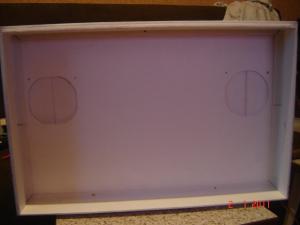

На вырезанном дне разметил отверстия под вентиляторы, с учетом будущего расположения ламп, и отверстия под кормежку:


Решил, чтобы не отсыревали вентиляторы, когда в них нет необходимости (осенью или весной) сделать под ними задвижки (сделаны из ПВХ толщиной 2мм, борта из 3, чтобы свободно ходили)


После чего примерил вентиляторы

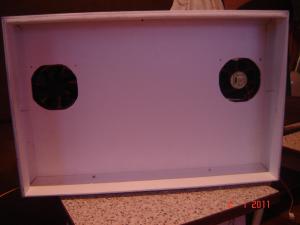

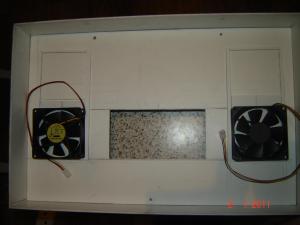

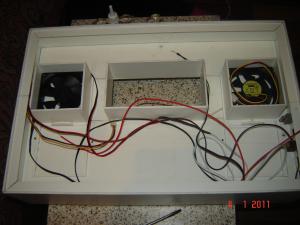

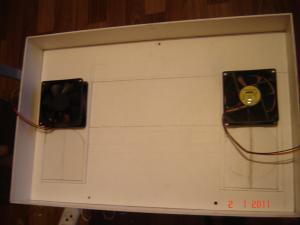

И вырезал под них отверстия (фото с обратной стороны)


Вот так будет в закрытом состоянии со стороны воды –


Вырезал отверстие под кормежку


По верхнему краю крышки по всему периметру с отступом от верха 3 мм (по толщине листа ПВХ) приклеил еще раз уголок - на нем будет держаться верхняя открывающаяся крышка, склеил короба на вентиляторы и кормовое отверстие так, чтобы на них плотно ложилась верхняя крышка, закрепил ЭПРА (от нее видно только провода на фото внизу под уголком. ЭПРА брал под Т5 маленького размера где-то 2х2 см и длина - см 20)

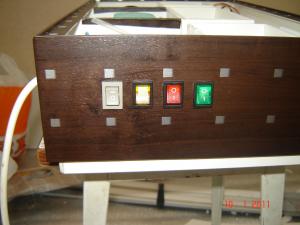

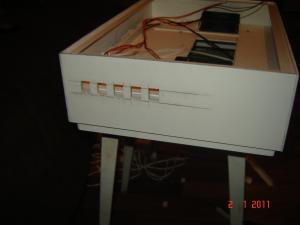

В боковой стенке вырезал отверстия под кнопки, предполагалось 4 кнопки: на свет, вентиляторы, компрессор, и еще одна под ночную подсветку – посмотрел фотки,очень понравилось - тусклый светодиод около 3 v синего или зеленого цвета, в темноте дает необычайно красивую картину). На фото видно 5 отверстий, одно потом самоклейкой заклеил, может пригодиться

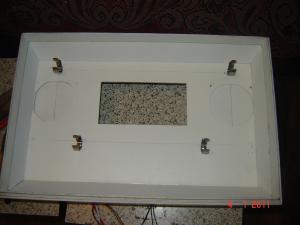

С ЭПРА отрезал старые держатели ламп, и припаял новые под Т8, провода вывел на обратную сторону к лампам, прикрутил держатели под них, в местах соединения дна с боковыми стенками наклеил под углом градусов 60 полоски ПВХ для лучшей светоотдачи

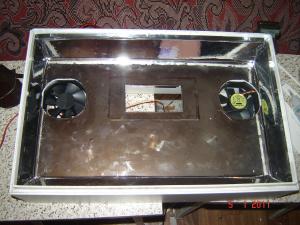

Обклеил отражающей самоклеящейся пленкой (на фото видно контур по кормовому окну – уже в процессе изготовления решил окошко сделать поменьше, вклеил кусок, а с лицевой стороны от короба склеил отверстие под конус (просыпаться корм будет меньше)

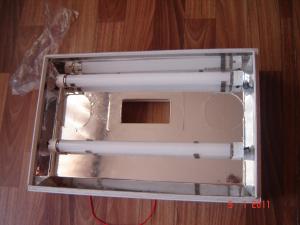

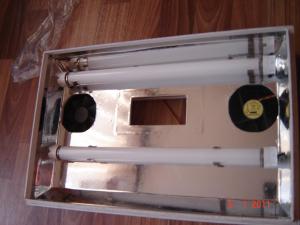

крышки под вентиляторами тоже обклеил светоотражающей пленкой, примерил лампы

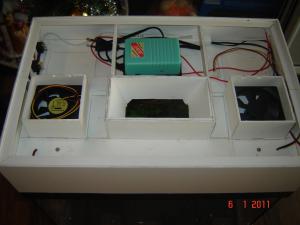

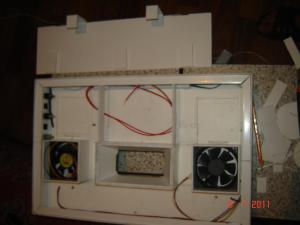

вклеил два ребра жесткости, кстати, здесь как раз видно кормовое отверстие под конус, примерил компрессор, посадил на силикон - для меньшей вибрации


Долго думал конструкцию верхней открывающейся крышки, хотел сделать на петлях. Решил делать составную из двух частей, одна часть будет закрывать компрессор и всю проводку, будет сниматься редко, и вторая соединена с ней петлями и закрывать вентиляторы, кормушку – будет открываться часто. Придумал скобки из ПВХ - приклеил их снизу к первой части, она вставляется в крышку (на фото видно скобы), между вентиляторами и кормушкой вклеил две пластинки за них цепляются передние скобы, задние скобы цепляются за уголок, на котором собственно и лежит верхняя крышка,

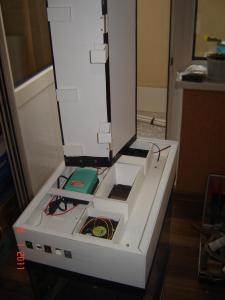

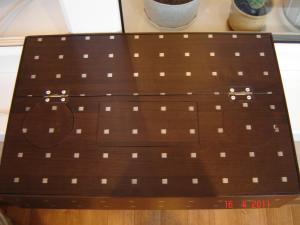

соединил обе части через петли. При необходимости можно легко снять всю верхнюю крышку, приподняв переднюю часть, и потянув за нее на себя.


Обклеил верхнюю крышку пленкой


После взялся за проводку и таймер. Просверлил в задней стенке крышки отверстие под провод. Из крышки выходит один провод, на который внутри крышки уже идет и свет и компрессор и вентиляторы через выключатели. Таймер планировался в акву на постоянку, поэтому я смело отпилил нижнюю часть (розетку с вилкой), приклеил его торцом, провода перепаял напрямую через выключатель. Открываешь крышку и программируешь таймер, кнопки и дисплей очень удобно расположены. Компрессор тоже сделал через выключатель, только здесь не стал отрезать вилку, а купил плоскую розетку с проводом, в которую воткнул вилку от компрессора, и уже этот провод с розеткой пустил через выключатель. Единственное что не идет через крышку – это фильтр, но он у меня всегда включен, все остальное можно отключать и включать клавишами, очень удобно. После всего этого обклеил всю крышку пленкой, на ПВХ клеится очень хорошо.


После этого столкнулся с проблемой - как провести трубку от компрессора в банку и как потом снимать всю крышку, чтобы не приходилось каждый раз снимать верхнюю крышку, отсоединять и протаскивать через всю крышку трубку для воздуха.

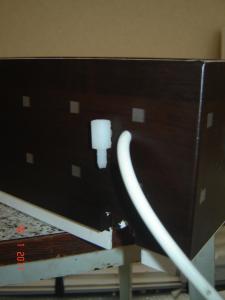

Сделал так - купил тройник, одно ответвление от тройника отрезал и заклеил. В задней стенке просверлил отверстие, снаружи в него вставил получившийся из тройника уголок и приклеил. Внутри крышки соединил один выход уголка с компрессором короткой трубкой 15 см, отсоединять ее больше не понадобиться. С наружной стороны крышки вставляем трубку от распылителя из аквариума. При необходимости снять всю крышку с аквариума - просто снимаем на задней стенке трубку с тройника - и все, трубка больше не мешает. (Как видно на фото внизу под электрическим проводом и тройником в крышке сделан вырез под трубку и скобу крепления внутреннего фильтра с трубкой аэрации)

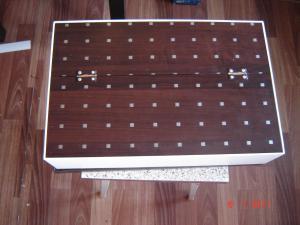

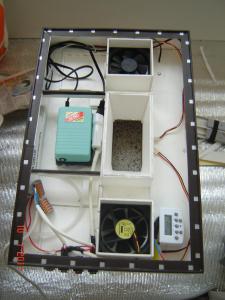

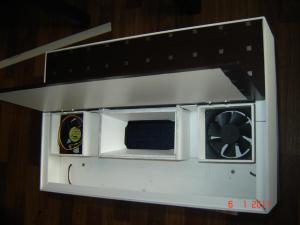

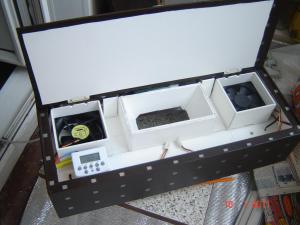

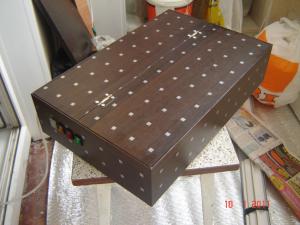

Вот такая получилась крышка

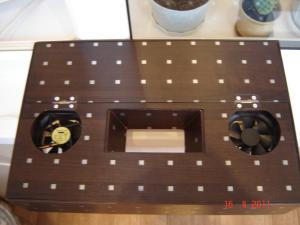

Через 2 месяца, немного модернизировал верхнюю крышку. В квартире очень хорошо топят, и при закрытой крышке воде некуда испаряться, а если поднять переднюю крышку то не особо красиво, видно всю начинку крышки. Поэтому вырезал отверстия под вентиляторы и кормушку, и сделал для них отдельные крышки, которые легко снимаются и ставятся на место (хотя теперь крышки с вентиляторов вообще не ставлю).


Ну вот и все, крышка готова, в общем делал около 5 дней, правда с перерывами, осталось доделать ночную подсветку, поставить контроллер автовкл/выкл вентиляторов при изменении задаваемой температуры. Да, кстати вентиляторы поставил один на вдув, второй на выдув, при постоянной работе за час 2-3 градуса сбивают - замерял от 28 до 25.

Строго прошу не судить – выдумывал сам, делал первый раз и один, походу работы выявлял мелкие недостатки.В ближайшее время планирую запускать травник на 240 литров, крышку тоже буду делать сам, т.к. весь процесс и результат принесли удовлетворение. Буду делать с учетом всех выявленных ошибок, и с новыми задумками, в т.ч. планирую встраивать многоканальный микропроцессор от мастеркит.

Спасибо.

[Turistas]

poplavok, Очень суперская крышка получилась! Молодчина!
Один вопрос от чего питаются куллера?

[poplavok]

блок питания на 9 вольт под задней крышкой (на фото нет т.к. после уже приладил)

[Loh-Vegas]

Крышка хороша! У меня пару вопросов.
На последнем снимке стоит дата 2х месячной давност.Она у вас в работе? Если в работе то как ведет себя куллер всетаки влага и вы вместо влагозащищённого держателя для ламп использавали обычные?

Сообщение отредактировал Loh-Vegas - 12.6.2011, 21:44

[poplavok]

В работе еще раньше, где-то с середины января. В апреле просто отверстия под кулеры делал -за одно и сфотографировал. Никаких проблем с влагой пока нет, кулеры работают нормально, тихо. Держатели и клеммы для ламп простые, ржавчины и оксиления нет. Я думаю если бы крышка закрывалась герметично , то проблемы с влагой давно бы вылезл, а так испарениям есть куда уходить.

[poplavok]

немного освежу тему

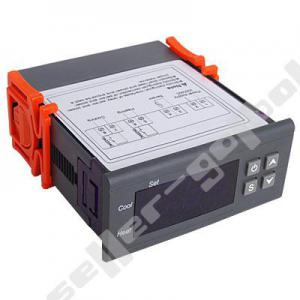

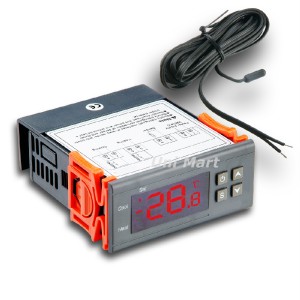

Незадолго до наступления жаркого сезона, задумался об автоматизации процесса охлаждения аквариума. Вентиляторы уже давно в крышке стоят, но вот включать и выключать их каждый день не всегда есть возможность. Посмотрел я терморегуляторы в наших-интернет магазинах - цены мягко говоря высоковаты. Зашел я на свой любимый Ebay, и откопал там сразу регулятор и охлаждения и нагрева в одном флаконе. цена 25 $/ - меня устроила (в несколько раз меньше того, что видел до этого) и недолго думая заказал 2 штуки (себе и товарищу).

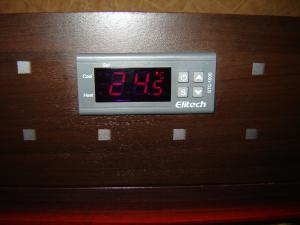

Очень проста оказалась в установке, врезал в крышку за полчаса,подсоединил к кулерам, подвел 220. Теперь вот настроил и радуюсь.
Задается температура, от нее возможно настройка диапазона срабатывания охл и нагр (от о,3 до 10 градусов в каждую сторону) - т.е. ставим 25 гр., шаг задаем например 1 градус - теперь у нас при 24 гр срабатывает нагреватель, при 26 охладитель. Также можно задать время минимальной задержки между включением нагрузки (от 1 до 10 минут - для того чтобы не включался постоянно если температура резко скачет) и откалибровать датчик температуры по 10 градусов в каждую сторону. Датчик температуры в комплекте.

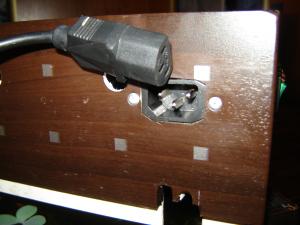

ДА , пока ставил девайс и примерял датчик, от частого съема крышки порвалась оплетка питающего крышку кабеля , чтоб больше этого не повторялось поставил вилку и шнур от блока питания компа, теперь нет необходимости каждый раз лезть под стол и выпутывать оттуда провод.

[san-ya]

poplavok, а можно ссылочку на селлера? Может и себе такой девайсик закажу

[yarishNEW]

Как долго ехало и сколько обошлась доставка?

[poplavok]

ВОТ, http://www.ebay.com/itm/190490198738?ssPag...9#ht_4442wt_952

цена регулятора - $24.90, доставка бесплатно, пришло в этот раз быстро - 10дней.

Сообщение отредактировал yarishNEW - 9.11.2011, 23:24

[Vikki1076]

Крышка конечно продвинутая. Сам недавно взялся за работу и самое интересное, что длинна моего акваса и высота крышки совпали... Ревпект! Как по мне так это произведение искусств... Радует аккуратность. И доходчивость проекта. Огромное спасибо... прочитав не сделал у себя ошибки... а они точно были бы...

[Johnik]

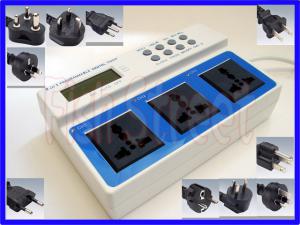

Я недавно заказал аквариум, скоро сделают. Крышку решил сам сделать и решил заказать с Китая Термостат и Таймер. Может кто то что нибудь знает про этот таймер или может предложите что нибудь поинтереснее ?


Сообщение отредактировал Johnik - 3.11.2011, 5:29

Эскизы прикрепленных изображений



[poplavok]

Я недавно заказал аквариум, скоро сделают. Крышку решил сам сделать и решил заказать с Китая Термостат и Таймер. Может кто то что нибудь знает про этот таймер или может предложите что нибудь поинтереснее ?

Термостат не плохой, мне нравится. Но в сумме с таймером около 1600 -1800 рублей. Как альтернативное решение - 4-х канальный микропроцессорный таймер с термостатом и часами от мастеркит (NM8036). Там все в одном и каналов 4. В данном девайсе ( в отличие предлагаемого термостата) для меня немаловажно возможность программного отключения (вкл) кулера в ночное время, т.к. неожиданное срабатывание вентилятора от повышения температуры во время сна не очень приятно. Цена около 1400 рублей, что тоже немного ниже Вашего предложения. На сайте производителя почитайте еще возможности устройства.

p.S.
Сам буквально на прошлой неделе закончил изготовление крышки на свою новую банку на 250 литров с управляющим устройством BM8036 (это уже 8-канальный девайс). Скоро оформлю и выложу весь процесс.


Удачи в изготовлении!

Сообщение отредактировал poplavok - 7.11.2011, 21:14

[ValentoS]

Андрей, прикололи ваши таймеры, по чем покупали и может есть их название?
Делаю себе подобную крышку и таймер что у меня туда никак не вписывается.

[yarishNEW]

Смотрим сообщение 10 - там где заказывали и сколько стоит.

[ValentoS]

Я не про термостат а про реле времени, в крышке таких две штуки стоит.

[poplavok]

недельный цифровой таймер марки RAV, артикул 05304. Брал по 350 рублей. В оригинале они у меня тоже в крышку не лезли, поэтому я отпилил нижнюю часть таймера (розетка с вилкой) до платы, и напрямую спаял провода, после чего приклеил их к основанию . Встали в размер.

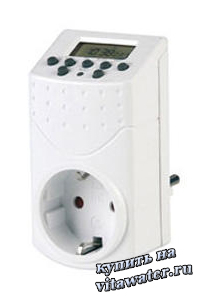

P.s. вот нашел фото таймеров в оригинале
