СД освещение на 1 Вт. диодах., С перспективой в будущее. Опции

[Andrew1]

Не открою Америку,если скажу,что за СД будущее.
Ну и Петр(rjhytkbec) постоянно "подстрекал" попробовать перейти на диодное освещение. Вообщем решился я!:o

На Аукро купил драйвера и диоды с термоклеем.Правда диодов немного не хватает.Должно было быть 36 диодов,а по факту 31.Отправил запрос продавцу,возможно не углядел.

Доставка Укрпочтой 2 дня Виталя!

Итак,мне не очень нравится когда аквариум желтит,поэтому решил отказаться от диодов цветовой температурой 2700К,и оставил свой выбор на диодах 6000К.Заодно заказал и термоклей,хоть и немного дороже,чем у конкурентов,но оплата пересылки нивелирует разницу.

А вот теперь нужны ваши советы коллеги!

Планирую в далёком будущем аквариум [b]60*40*35(Н)[/b].Брутто получается 84 л. Нетто будет 70-75 л.
Исходя из рекомендаций для медленного аквариума 30Лм./л,а для форса 50-60 Лм./л. решил остановиться на 50 Лм./л.
Расчёт вести по брутто или по нетто?
Светодиоды планирую разместить на трёх планках.Охлаждение пассивное.Хочется сделать,чтобы смотрелось красиво,поэтому присмотрел профиль DSDLL1240,заглушки к нему и матовые рассеиватели
Получается дороже,чем обычный(30*20 мм),но ... хочется эстетики. А так как моя пайка будет некрасива,хочется прикрыть рассеивателем провода,а для большего отвода тепла,высверлить отверстия под диоды.
Критика,подсказки,советы-ПРИВЕТСТВУЮТСЯ!

[yuzik]

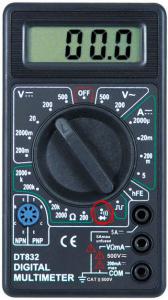

Мультиметр DT-832.

В нем есть режим прозвонки диодов.

[yarishNEW]

ещё бы знать куда,что да как

На "звезде" диода есть метки + и - , к ним прикладываешь щупы и видишь сколько напряжение падения на на каждом диоде.

я диоды прибором проверяю

Так ведь Андрей не прибором мерял, а зарядкой.
Вполне можно мерять мультиметром в режиме прозвонки диодов - это вполне нормально и допустимо.
В других режимах мерять мультиметром, а тем более стрелочным тестером, нельзя - возможны последствия

[rjhytkbec]

Прибор нормальный все светодиоды звонит
кроме синих или как их там блю рояль
пришлось методом тыка проверять.

[Andrew1]

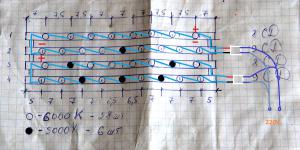

Фух!Ненавижу Paint :)
Я мерял и мультиметром в режиме прозвона,светило тусклее,подумал села батарея
Логика была в том,что в мультиметре крона,т.е. почти 9В.,а зарядка почти 6. Но я соединял на доли секунды,не думаю что такая кратковременность могла повредить светик.
Замерять буду завтра.Отпаивать неохота,я так красиво термоусадкой всё заизолировал

Эскизы прикрепленных изображений



[rjhytkbec]

Логика была в том,что в мультиметре крона,т.е. почти 9В.,а зарядка почти 6. Но я соединял на доли секунды,не думаю что такая кратковременность могла повредить светик.

Им этого могло хватить
хорошо что еще не погорели.
И еще хотел спросить зачем отпаивать
так прямо и проверяй на профиле
вольтаж я прям на профиле меряю
когда ампераж меряю тогда один провод отпаиваю чтобы прибор последовательно всунуть.

Сообщение отредактировал rjhytkbec - 27.5.2016, 22:41

[yuzik]

Кстати, а как можно определить что светодиод устал? Кроме снижения яркости? Меняются ли какие-то электропараметры?

[yarishNEW]

Отпаивать неохота

Что ты ещё отпаивать собрался?
Всё меряется во включенном состоянии и полностью собранной сетью-линией.
Сначала замеряешь сколько на выходе драйвера напряжение, а потом идешь по каждому диоду с замером.

Меняются ли какие-то электропараметры?

После таких проверок были диоды которые грелись как утюги при 3,5 Вольта и при этом светили как бы в полнакала.

Логика была в том,что в мультиметре крона

Это нужно для питания микросхемы ЦАП, которая меряет или выдает на щупы то, что требуется для режима.

[sector12]

Нет коллеги проблема не в драйверах и приборы тут не помогут
Сообщение #112

на одном диоде отлетел "пластиковый купол" над кристалом :(Попробую проклеить суперклеем.

Это как понять.
Диоды Диоды во первых их мало 34шт НА ТАКОЙ АКВАРИУМ хотя бы один диод на литр и то не уверен
Сообщение #59

Но нужно учитывать особенности светодиодов, а именно падение напряжения на них. А Вы уверенны в дешевых светодиодах что они с одинаковым значением, я нет тем боле не понятно их происхождение. Покажите мне datasheet на изделие. Я на такие грабли наступал а вот другим не советую стамеской отдирать диоды.

Поэтому я не рекомендую лепить все в одну кучу лучше добавить один драйвер и неметь, потом проблемы с готовым светильником. А нынешняя стоимость китайских светодиодов вполне располагает к попыткам выжать из них больше, чем заявлено. И скажите мне, пожалуйста, какие характеристики могут быть у таких диодов, если поставщик неизвестен. Надо также
учитывать, что с увеличением рабочего тока падает общая эффективность светодиода. А как быть с бином по цветовой температуре и отборе по падению напряжения, если стоимость диода на сегодняшний день 5 гривен.
Andrew1 не надо сомневаться, а подойдите к этому правильно выбор всегда за Вами

Вот ВАМ и ответы на ваши вопросы

[Andrew1]

Что ты ещё отпаивать собрался?

Ну чтоба ток замерять.Раве не нужно?

[yuzik]

Ну чтоба ток замерять.

Для этого потребитель должен быть в подключенной цепи, т.е. в рабочем состоянии.

[Andrew1]

Эх,блин ...Бегу за светильником,померяю хоть вольтаж.

[yuzik]

хотя бы один диод на литр

Да ну, это будет перебор :)

[rjhytkbec]

Что ты ещё отпаивать собрался?

Ну чтоба ток замерять.Раве не нужно?

Вольтаж меряется паралельно
Ампераж последовательно
ставится в разрыв цепи плюса минуса это как получится
но лучше там где плюс вставлять.

[sector12]

yuzik, Нет не перебор диод 1Wt
А линза пластик которая еще отлетает.
мощность светодиода это максимальный рабочий ток, так этот самый ток определяет модность диода.

[Andrew1]

Замерять нужно вдвоём
Нахватался зайцев ...
Итак планка 4 и 3:в основном падение напряжения составляет 3,21-3,23 В.Общее 52,с чем-то ...
Планки 2 и 1 в основном также,но уже есть 3,54 и даже две шт. 3,6 и 3,74.Общее 55-56 В(точно непонятно,т.к. бегают цифирьки.)
Тёплые диоды показывают 3,12-3,14В.

Сообщение отредактировал Andrew1 - 27.5.2016, 23:26

[Sambir]

Вы ещё не учли что СД у Вас на разное напряжение их нельзя подключать последовательно, на один драйвер нужны диоды одного вольтажа,
выпаяйте СД другово спектра и впаяйте все одинаковые думаю будет всё отлично светиться.

Приблизительно дело выглядит так - Драйвер ограничивает ток в 300мА на самом меньшем вольтаже это теплые СД вот тут будет 300мА а вот на СД с напряжением повыше будет уже 250мА.

Еще приведу пример - возьмите 3 лампочки 3 вольта 6 В и 12В подключите последовательно к 18 вольтам
первой сгорит 3 вольта а вот если всё это подключить через драйвер ограничивающий ток которого сответствует лампе 3 вольта то будет гореть только она а 6 тусклая а 12 скорее всего не будет гореть.

Сообщение отредактировал 364 - 28.5.2016, 9:10

Причина редактирования: излишнее цитирование - оверквотинг

[Митрич]

Вы ещё не учли что СД у Вас на разное напряжение их нельзя подключать последовательно, на один драйвер нужны диоды одного вольтажа,выпаяйте СД другово спектра и впаяйте все одинаковые думаю будет всё отлично светиться.

Не буду настаивать на правдивости, но... по моему мнению вы смешали в кучу разные понятия...СД разного напряжения - в смысле падения на них напруги? Ну и какая разница если на них напруга будет падать по разному, но в пределах нормы? И при чем спектор к напруге , тем более к ее падению?

Приблизительно дело выглядит так - Драйвер ограничивает ток в 300мА на самом меньшем вольтаже это теплые СД вот тут будет 300мА а вот на СД с напряжением повыше будет уже 250мА.

Опять же, понял, что драйвер ограничивает ток на всем пути одинаково. 300, значит 300 по всей длине. И падение напруге здесь ни при чём...
Исходя из этого и пример ваш не очень корректный....

[yarishNEW]

уже есть 3,54 и даже две шт. 3,6 и 3,74

Пометь их, чтобы потом не искать.

Исходя из этого и пример ваш не очень корректный....

Согласен.

т.к. бегают цифирьки.

Кто-то где-то прогревается и выдает плавающие показатели. Попробуй поменять местами драйвера и опять проведи замеры.

[rjhytkbec]

Митрич
Правильно высказали за диоды
если у всех диодов белых, цветных, ток будет 300ма
то они не погорят и светить будут все нормально
А по вольтажу каждый диод возьмет свое напряжение красный.синий без разницы.

[Sambir]

Не буду настаивать на правдивости, но... по моему мнению вы смешали в кучу разные понятия...СД разного напряжения - в смысле падения на них напруги? Ну и какая разница если на них напруга будет падать по разному, но в пределах нормы? И при чем спектор к напруге , тем более к ее падению?

Это Вы написали "пирожки картошка оливье" пишу ещё более детальнее все СД разных спектров т.е температуры свечения имеют разное напряжение тоесть чтоб засветить светодиод в 1 Ватт с температурой свечения 2700К нужно приложить 3.12 вольта и 300мА =0.936 Ватт уже большее напряжение затребует больше Ватт энергии.

Опять же, понял, что драйвер ограничивает ток на всем пути одинаково. 300, значит 300 по всей длине. И падение напруге здесь ни при чём...
Исходя из этого и пример ваш не очень корректный....

Ток драйвер ограничивает 300мА в общем, у СД нет мозгов чтоб думать сколько ему взять тока ток распределяется равномерно между всеми но не более выхода драйвера.

А по вольтажу каждый диод возьмет свое напряжение красный.синий без разницы.

Вы это серьезно написали ? и Вы продаете людям СД емае.
