Сгорают светодиоды. В чем проблема не могу понять Опции

[73sv]

Есть самодельные светильники на 1wt светодиодах. Запитаны через LM317 в режиме стабилизации тока, ток около 270ма. Из 30шт. светодиодов за полтора месяца сгорело 13.
В чем проблема не могу понять

[Sambir]

У современных полевиков там паразитный диод есть..

по схеме он пишется сразу а тут нет вот потому и написал.

[yarishNEW]

Схему питания светодиодов

А получить 24 вольта с компового БП как удалось?

[73sv]

Я точно уже не помню конкретные действия больше 2-х лет назад я переделал 4 БП(три по сей день работают, один так и лежит в запасе), нашел статью в интернете по ней и переделывал, БП все разные, но смысл переделки один. Отключается стабилизация от 5v и подключается только на 12v, затем увеличиваем сопротивление в цепи обратной связи, напряжение с 12v начинает увеличиваться, срабатывает защита от перенапряжения, находим цепь защиты и тоже увеличиваем сопротивление. Получается точно настроить выходное напряжение и порог срабатывания защиты.

[unisol]

Может кто подскажет, мрут китайские свтодиоды, вот эти светодиоды и драйвер . Уже 6 штук перегорело, установлены на радиаторе, радиатор теплый, градусов 30 может, были установлены на 1 драйвер по 10 штук, на другой драйвер 9шт, не вытягивал он. и дохнут обычно когда отключу освещение, на след день включаю все, цепочка не горит.

Сообщение отредактировал unisol - 6.1.2018, 14:30

[Gepard]

фото светильника в студию

[Andrew1]

Уже 6 штук перегорело

Обыденная практика для "эпистар 1 Вт." Я уже 4 или 5 шт. поменял на 3-х Вт.) Меняю по мере перегорания:)

[Stanislav G.]

Возможно Вам подсунули одноватники а драйвер на 600 мА, вот они и выгорают.
Тест светодиода делали? Если нет - сделайте чтобы отбросить это предположение.

[Митрич]

Если перейти по ссылкам, то у вас трехватный драйвер, а диоды не понятно какие... Там вариант и трех и одно ватных.... Какие у вас?

[rjhytkbec]

....мрут китайские свтодиоды....

Проверьте прибором падение напряжения на диоде должно быть в пределе 3,2-3,6 если выше этого номинала напряжение
то вам всунули 1вт светодиоды а не 3вт того и горрят как семечки

Сообщение отредактировал 364 - 7.1.2018, 20:53

Причина редактирования: излишнее цитирование (оверквотинг)

[Митрич]

если выше этого номинала напряжение

А че мне казалось, что оно у тех и других одинаковое? Ты не ошибаешься Петя?

[rjhytkbec]

Правильно напряжение одинаковое только ток разный
у 1вт 300ма
у3вт 600ма
и если ты поставиш 1вт диод на ток 600ма вот тут напруга и поплывет в большую сторону
Таким способом и определяется диод какой он мощности.
Короче более понятней разьясню и попроще берется диммируемый драйвер с регулировкой тока от ноля до 600ма и подключается через амперовольтметр береш неопознаный диод подключаеш
к этой схеме и повышаеш ток и смотриш на вольтаж что он выдает и какое напряжение показует если ты подключиш 1вт и даш ему больше 300ма то напряжение неприменно поплывет вверх сигнализирую о том что я не 3вт диод
И закончу на твоей любимой фразе. Как то так

Сообщение отредактировал 364 - 7.1.2018, 20:52

Причина редактирования: излишнее цитирование (оверквотинг)

[unisol]

Подстроечного драйвера нет), подключал цепочку из 6 светодиодов к такому драйвер итог слишь слабое свечение, получается светики около 3вт?) этот драйвер сейчас питает 3 светодиода.

Сообщение отредактировал unisol - 7.1.2018, 10:37

[Митрич]

Подождите! Этот драйвер для трех одноватных диодов. Как вы подключив шесть видите слабое свечение и определяете их как трехватные?
А в первом сообщении давали ссыл на 6-10 трехватных драйверв... Так какой все таки драйвер используется?

Сообщение отредактировал Митрич - 7.1.2018, 11:44

[unisol]

3,3 напряжение, еще один сгорел. скоро в аквариуме затмение начнется.

Сообщение отредактировал 364 - 7.1.2018, 20:54

Причина редактирования: излишнее цитирование (оверквотинг)

[sector12]

скоро в аквариуме затмение начнется.

По Моему оно уже наступило.
unisol, Вам теоретически и практически разжевали что и как.

[unisol]

что разжевали, 3вт светодиоды, драйвер для 3вт светодиодов.

Сообщение отредактировал 364 - 7.1.2018, 20:55

Причина редактирования: излишнее цитирование (оверквотинг)

[sector12]

3вт светодиоды, драйвер для 3вт светодиодов.

Вы уверены что 3вт светодиоды

3,3 напряжение, еще один сгорел

Причем напряжение, диоды питаются током.
Нужно брать диоды на таких кристаллах
Разница в цене (US $3.49 - US $6.40) по моему не большая.

[Митрич]

Вы бы выложили бы схему как подключали, фото светильника с диодами. Чудес ведь не бывант... А если и бывают, то очень редко. Малое свечение бывает когда подключено не правильно... Если горят все подряд, то не может быть, что все браковые- значит, действительно, идет несоответствие драйвера к диодам...

[unisol]

В отзывах люди пишут по замера 3вт, берут этот же драйвер 600ма у продавана.

Сообщение отредактировал 364 - 7.1.2018, 20:56

Причина редактирования: излишнее цитирование (оверквотинг)

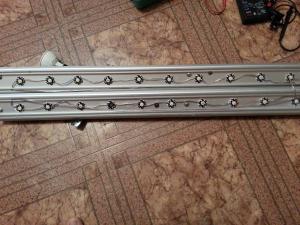

Эскизы прикрепленных изображений



[Митрич]

В общем что могу сказать я. Из опыта покупки диодов и драйверов в поднебесной и сборки светильников, пришел к выводу, что все диоды на звезде недолговечны... У меня в течении полугода выгорели все 40 штук. Все установленые самостоятельно на звезду, работают уже больше года. Теперь беру все отдельно. Дальше, судя по отзывам у того продавца, очень многие пишут про моментально сгоревшие у них диоды. Вполне возможно, что если покупали в конце года подсунули отбраковку. Мало того, все равно не понимаю как диод может быть одновременно и одно и трехватным, как описывает продаван. По драйверу. Опять же из опыта. Всегда ставлю на один два меньше диодов от заявленых. Так надежнее. На фото вижу у вас тестер. Померяйте под нагрузкой драйвер, че он выдает по токам, по вольтажам. Може он брак? Проверте еще раз правильность сборки- може неконтакт где или непропай....
Ну как то так...)
