Тест китайских светодиодов 10W

Журналист: Наталья Дзюба Дата: 31.01.2014 Прочитано: 20671
И снова о светодиодном освещении аквариума.

Буду делать свет из китайских светодиодов 10 W.
Мощность: 10 Вт.
Яркость: 900 LM.
Ток: 900 мА.
Напряжение: DC 9-10.8V (при использовании DC 12, рекомендуемая серия около 2 Ом резистор для использования).
Комплексный подход: Серия 3 и 3.
Цвет: дневной (6000 - цветовой температурой 6500K).
Цвет: теплый белый (3000 - 3400K цветовой температуры).
Цвет: холодный белый (10000 - 12000K цветовая температура).
Красная длина волны :620-630 nm.
Синие волны :452-460 nm.
Желтая длина волны :590-592 nm.
Размер (Д х Ш): прибл. 1,15 х 0,8 дюйма / 2,9 х 2 см.
Светоизлучающие часть, размер: 11 мм. х 11мм.

Есть два аквариума на 18 и 30 литров. На 18-ти литровый пойдет 1 холодный белый (10000 - 12000K). Получится яркость 900/18=50 лм на литр.

На 30-ти литровый ставлю два белых: холодный белый (10000 - 12000K) и дневной (6000 - 6500K). Получится яркость 1800/30= 60 лм. на литр.


Питание от компьютерного блока питания АТ через резистор 2 Ом 20 ватт.


А вот сами светодиоды.


Белые.


Красный.


Синий.


Первый готов!
Аквариум 15 литров размеры 40 см. х14 см. х h 26 см.
Грунт Hagen Fluval Shrimp Stratum 2 кг.
Удобрения микро и макро, СО2 -нет
Вода - водопровод (водопровод у меня идет через фильтр 10 микрон).

Растения:
-хемиантус микрантемоидес (Hemianthus micranthemoides);
-глоссостигма (Glossostigma elatinoides);
-папоротники;
-мхи: бабл (moss sp. Bubble), пикок (Taxiphyllum sp. - Peacock Moss).
Коряга - вишня.
Фильтр навесной, SunSun HBL-301 II.

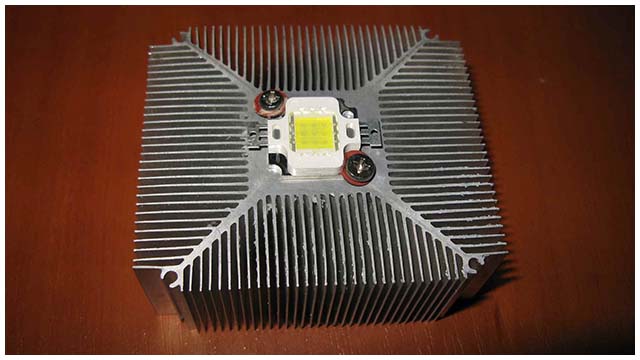

Готовый светильник.

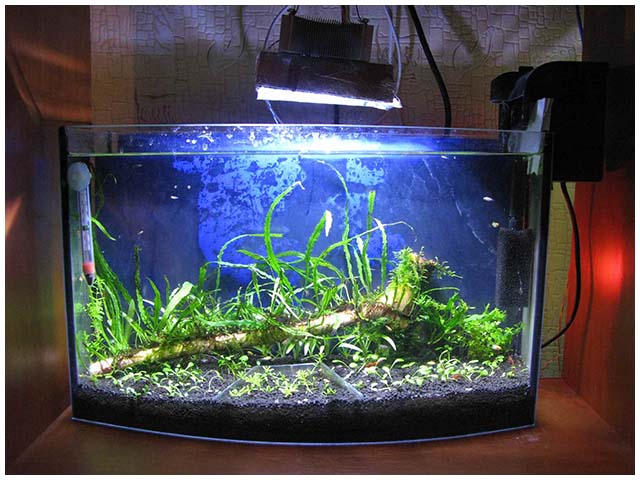

Аквариум без света и со включенным светильником.

Знаю, что фон не получился.

Света получилось много будем смотреть на растения. Пришлось сделать отражатель - по глазам сильно бьет. Очень яркий светодиод.

Температура радиатора 45 градусов, прикрутил вентилятор подключил на 5 вольт. Обороты минимальные шума 0 радиатор холодный 26 градусов.


Появились тени от растений от рыб.



Можно и драйвер подобрать для одного светодиода.

Особенности: Водонепроницаемый IP66.
Постоянный ток: 900 мА (+ / - 5%) , выходная мощность: 10 W.
Вход: 85-265V 50/60Hz.
Выход: DC 6-12V.
Размеры: 67X30X21MM.
Корпус: алюминиевый корпус.
Защита от перегрева , защита от короткого замыкания.

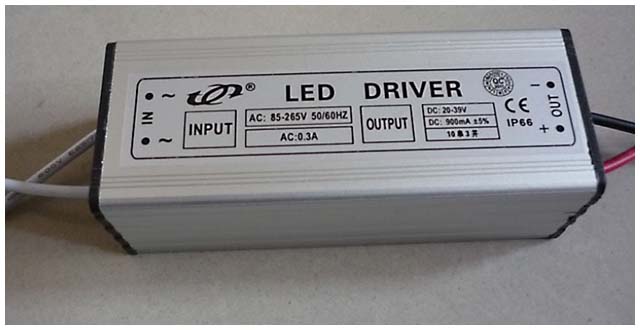

На 2-3 светодиода.

Особенности: Водонепроницаемый.
Ток: 900 мА , выходная мощность: 30W.
Вход: 85-265V 50/60Hz.
Выход: DC 20-39В.
Размеры: 96X37X28 MM.
Корпус: алюминиевый корпус.
Защита от перегрева , защита от короткого замыкания.
Прошло 10 дней. Все отлично работает и растет. Появилась немного нитчатка, но эту проблему мы переживем
Микрантемоидес стелется, глоссостигма не вытягивается. Только старые листья торчат, срежу их в следующий раз.


Фотография со вспышкой.





























Фото с разной выдержкой без вспышки.


















Продолжаю, следующий светильник состоит из четырех 10-ти ваттных светодиодов.

Два белых 6000 К. и 12000 К. один красный и один синий. Подключаю от того же компьютерного БП через резисторы.

















Закрепляю на алюминиевый радиатор 120 х100 мм. высота ребра 35 мм. с вентилятором 120 мм.



Готовый светильник.


Прошло 23 дня!
Свет получился действительно очень яркий! И так как я не использую СО2 и удобрения, то на старых листьях папоротника и глоссостигмы появились водоросли в виде тонких ниток. Поэтому пришлось уменьшить яркость светодиодов. Сделал регулировку напряжение в компьютерном блоке питания, что позволило мне уменьшить яркость. Как оказалось, это делается элементарно - путем замены одного резистора на переменный резистор.












После уменьшении яркости водоросли как бы привяли и перестали увеличиваются в количестве.



Видео отчет.



Здесь можно посмотреть как выглядит 50 л. аквариум при свете белых светодиодов 10000 K., 6000 K., 340 0K.


Решил не останавливаться на светодиодах в аквариуме и собрал из подручных материалов лампочку.


Вот что получилось.

Свет тепло белой экономки 14ватт и светодиода 10ватт 3000К (ток светодиода получился 800мА). Блок питания 12в 800мА.

А теперь самое интересное ТЕСТ светодиодов!
Замер освещенности при помощи люминометра HS1010!
Замер проводил на расстоянии 50,30,20см на светодиодах:
CREE XTE cool white 700mA,
CREE XTE cool white 1000mA,
Led 10W 6000K 900mA,
Led 10W 6000K 900mA + reflektor,
Led 10W 3000K 900mA.


Смотрим результат.


Замер освещенности светодиода 10 ватт подключенного от драйвера 900ма.
Расстояние 80 см - 450 люкс.
Расстояние 50 см - 1000 люкс.
Расстояние 40 см - 1450 люкс.
Расстояние 30 см - 2850 люкс.
Расстояние 20 см - 5500 люкс.
Расстояние 10 см - 12500 люкс.


Смотрим результат.



Интересно смотреть какой свет у 620нм и 660нм и сравнить визуально.

Светодиод 10w deep red 660 нм, 7 v, 1000 мА.
Светодиод 10w red 620 нм, 20 v, 300 мА.


Как включить 3 светодиода 10W и драйвер 30 W.


Обсуждение на форуме "Тест китайских светодиодов 10W".

Автор Марк Лысенко ака markusikul, Мариуполь, Украина.
Подготовила и разместила Наталья Дзюба.
