Светодиодный светильник.

Журналист: Наталья Дзюба Дата: 23.02.2014 Прочитано: 18586
Светодиодный светильник - изготовление корпуса, сборка светодиодов, тестирование светильника.

Часть 1. Корпус для светодиодного светильника.
Итак, я собрал корпус для светодиодного светильника, сами диоды пока в дороге, так что пока без них.
Что мне понадобилось для корпуса :
1. Алюминиевый радиатор 122 мм. шириной.
2. Ш-образный профиль.
3. Разностороний угол.
4. Швеллер.
5. Саморезики.
А также болгарка, шуруповерт, различные сверла, штангенциркуль, рулетка, маркер, струбцины, отвертка типа крест и немного времени .
Сам радиатор был 1 метр длиной, я его не укорачивал, оставил место под драйвера, да и смысла пока не видел, отрезать всегда можно. Сам радиатор нужно будет еще немного отполировать, и помыть ну это не проблемка, тряпка и вперед.














Радиатор.



Далее Ш-образный профиль.

Вообще когда заказывал все писал по 1 метру, но почему-то прислали все по 1 метру, а вот Ш-образный профиль пришел длинной 195 см Козлы!! Из-за этого есть небольшой зазор между Ш профилем и уголком в сборе, но это уже мелочь. Кстати, в этот профиль потом планируется вставлять покровное стекло для диодов .Какое-нибудь самое тонкое, которое найду в городе Потому как касаться диодов при работе нельзя! ибо поломаю.

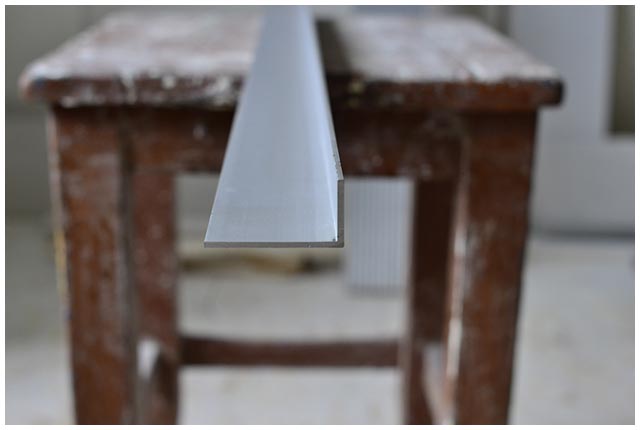

Угол разносторонний размером - 20 мм. на 40 мм. Пойдет как накладка по бокам светильника.

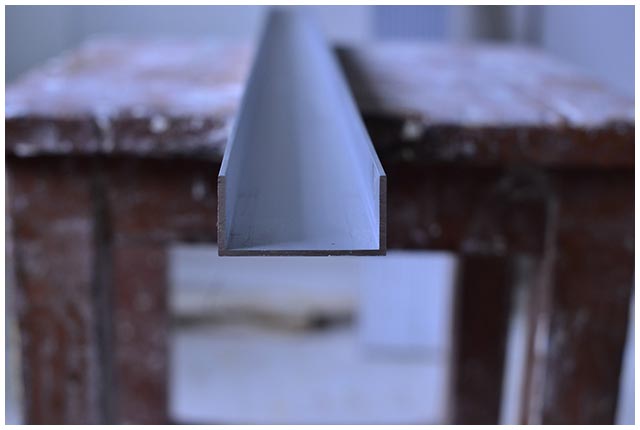

Швеллер размером 20х40 см.

Он нужен для того чтобы в нем закрепить контроллер. Такое себе "лицо" светильника.
Нам нужно Ш-образный профиль прикрепить к радиатору, так чтобы полозья были не заняты, так как потом там станет защитное стекло.


Берем Ш-образн. профиль и при помощи струбцин прочно закрепляем его на радиаторе, так как нам нужно, заподлицо, ровно и красиво.

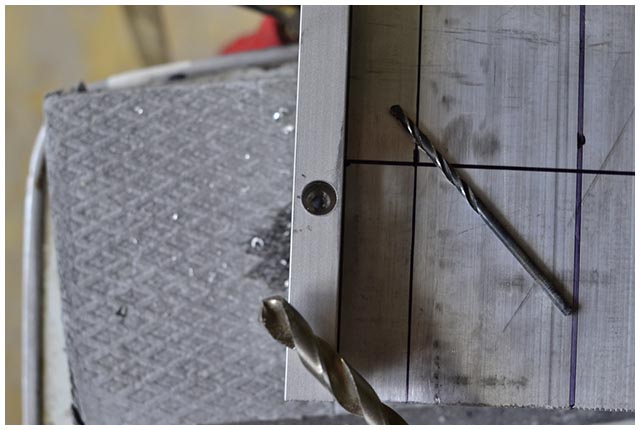

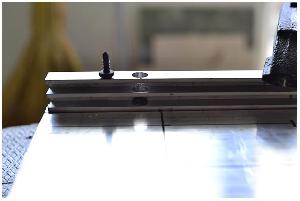

Далее идет разметка по краям Ш-профиля и по его центру. Берем шуруповерт и просверливаем всю конструкцию насквозь. Мелким сверлом, меньим чем будущий саморез , которым будет крепиться сам Ш-профиль. Потом это же отверстие расверливаем сверлом немного меньшим чем диаметр саморезика. А далее большим сверлом, чтобы саморез был в потае! Надеюсь понятно пишу, ну и фото прилагаю.















В итоге я на каждый Ш-профиль поставил по 3 саморезика.

В народе называемым - "блошкой" Мелкий саморез со сверлом. Других просто не было в наличии. Можно и любым другим, главное чтобы его шляпка была меньше по диаметру чем полка Ш-профиля. Иначе закрепить то получиться, но защитное стекло уже не поставить.

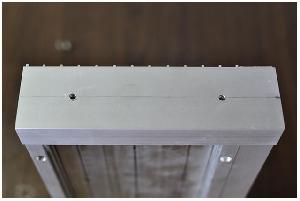

Следующий шаг - крепеж швеллера на уже готовую конструкцию со стороны "лица".

Так же берем пару струбцин, фиксируем его на корпусе и сверлим, в моем случае, в двух местах, этого в принципе, хватит. Сверлим сам швеллер и тело радиатора. Рассверливаем сверлом под саморез и вкручиваем саморезик отверткой. Тут саморезы были длинне, глубина швеллера и немного в "тело" радиатора. Можно ставить саморез и с потаем, я поставил без потая, с круглой шляпкой. Такие были в наличии.

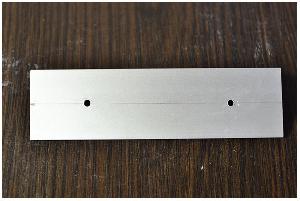

Ну а теперь нужно закрыть торцы корпуса. Закрывать будем куском разностороннего уголка. Размером 20х40 мм. Отмеряем на уголке нужный нам размер, режем болгаркой, лучше торцовочной пилой, но круга нет, а покупать пока не захотел. Торцовочной гораздо точнее. После болгарки пришлось слегка поработать напильником, отрезал болгаркой слегка с запасом Вообще все детали слегка нужно пройтись напильничком или наждачной бумагой, чтобы снять заводские заусеницы и острые края.






























Отрезали, приставили к боку светильника, закрепили струбциной и сверлим уголок мелким сверлом через тело уголка в тело радиатора.

Иначе куда крепить саморез, то рассверливаем сверлом под саморез и закручиваем саморезик отверткой

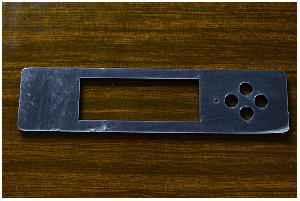

Собственно корпус мы собрали Теперь в радиаторе нужно будет насверлить отверстий под крепеж Диодов, отверстий под проход проводов к контролеру, отверстий для подвеса. Светильник будет подвесной, однозначно. Мне так больше нравиться. Нужно будет еще в швеллере прорезать прямоугольное отверстие под контролер. Пока не знаю его размеров, вот и не делал. Тут нам поможет шуруповерт, сверло, лобзик и напильничек Или болгарочка и напильничек.

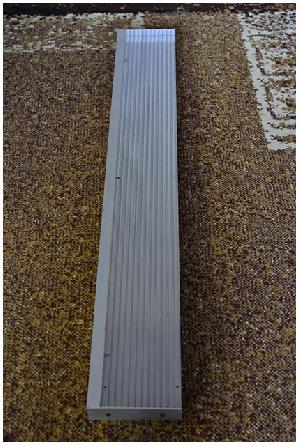

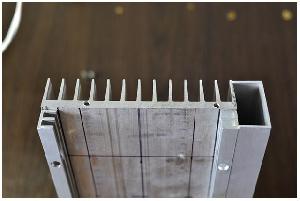

Фото готового корпуса.

А также фото на аквариуме. Пока так положил, примерял Вообще масса получилась конечно меньше чем мой светильник с лампами Т5, но все равно, не такой уж и легкий Красить не буду, отполирую, помою и оставлю естественный его цвет.

Часть 2. А светят ли нам звезды?
Новости с полей экспериментов.
Ну что сказать, вчера весь вечер прошел в сверлении отверстий. Надо было не сверлить а клеить на термоскотч. Это я теперь понимаю. Почему? У меня 2 вида диодов - OSRAM и Cree. Так вот я примерял и отмечал отверстия по диоду от OSRAM, и лопухнулся. Звезда у OSRAM толще чем у Cree. И саморезом проще закрепить ,шляпка самореза точно не приближается к контактам. А воту Cree по тем же отверстиям вышла небольшая борода Так что на будущее , лучше термоскотч! Потому что я например у нас в городе не нашел саморезиков с маленькой шляпкой. Хотя у других видел. Да и быстрее , чем сверлить. Ладно это отступление и заметка.


Фото просверленного корпуса.

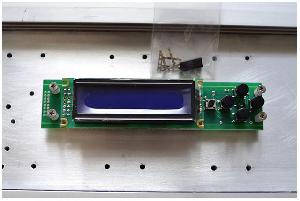

Фото контролера.

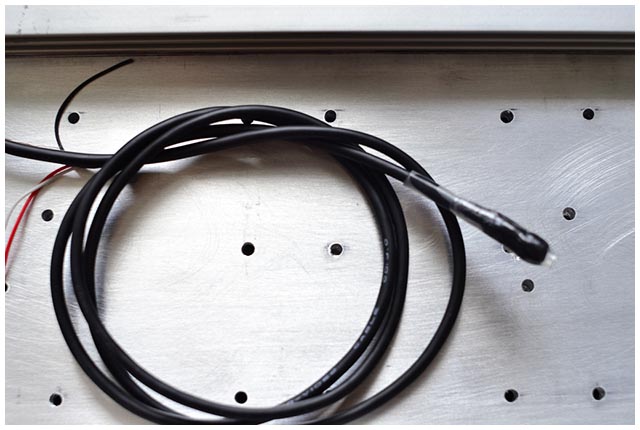

С контролером идет крышка, термодатчик, контакты на 4 канала, а также описание, настройка и подключение.



Я покупал 3 драйвера, 2 на 1000 мА и 1 на 700 мА; 700мА на OSRAM 1000 мА на Cree.

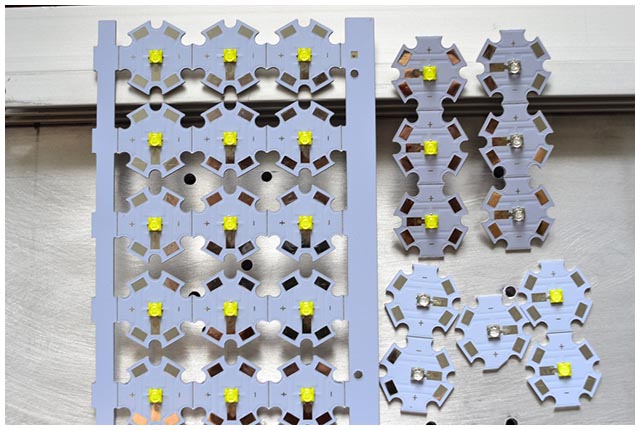

Диоды OSRAM 660 нМ.


Белые и Royal Blue. Белых 20 шт. Royal Blue 6 шт.


В будущем я думаю добавлю зелененьких или еще каких, в общем, буду смотреть по освещению.

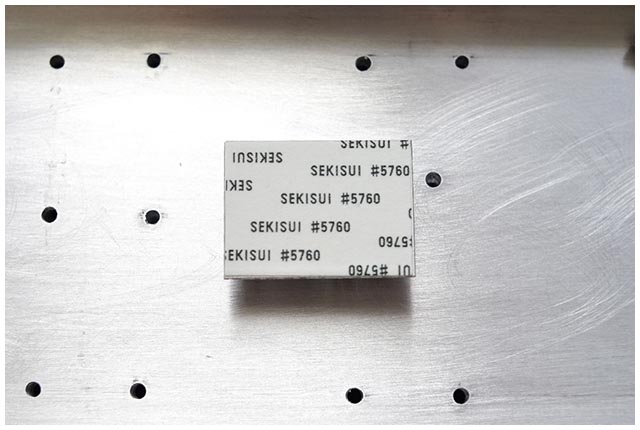

Драйвера приклеиваются к корпусу, с изнанки у них защитная бумага, снял ее и приклеивай драйвер куда хошь.

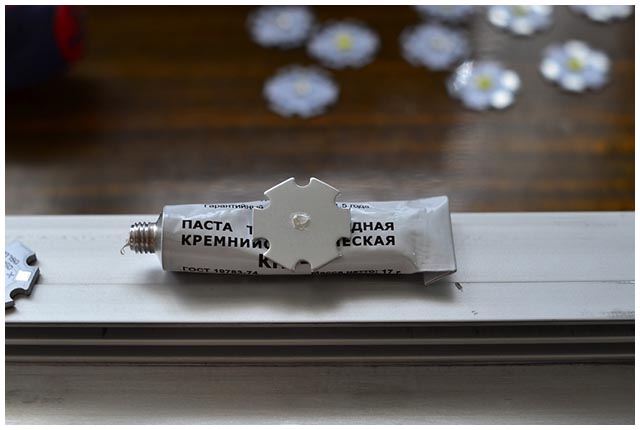

Была взята термопаста , которая очень в небольшом кол-ве наносилась на звезду и после звезда прикручивалась к радиатору.



Провод использовался непростой, для соединения диодов, маркировку забыл.

Но оплетка этого проводка не плавиться паяльником, такие провода использовались в электронике, в военной электронике.

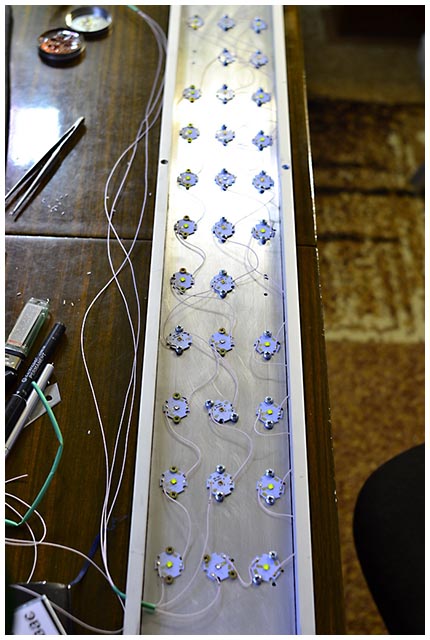

В общем, поприкручивал диоды, начал спаивать вместе, долгий и монотонный процесс.

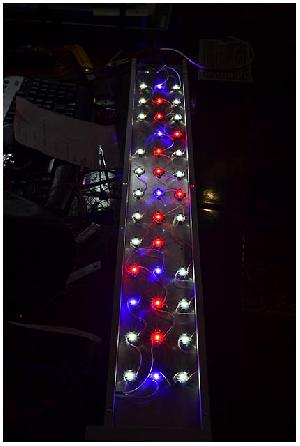

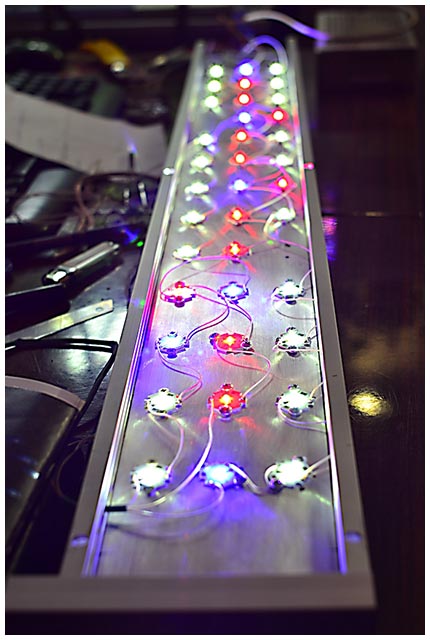

Припаял драйвера, подключил БП, о нем потом напишу. И начал проверку по канально. Убедившись что все светики светятся, подключил все. Пока без контролера!
































Без контролера естественно светит на полную мощность.

Очень ярко (глазами смотрел сложно). "Зайчики" не сразу проходят с контролером все будет по другому. Естественно ничего не замерял, ни какой температуры и т.д. Просто проверил.

Звезды нам светят!
Новости с полей экспериментов.
Что сказать светильник работает хорошо. Контролер меня впечатлил, много возможностей Пока не фотографировал вместе с аквариумом, но на аквариум уже ставил. Сказать могу только одно - МАЛО светодиодов. Напомню у меня 20 шт. холоднобелых, 6 Royal Blue, 10 Deep Red. Красных, по идее, с головой, Роялей явно мало. Про белые молчу, вообще мало Сейчас получается примерно также как если поставить светильник с 4 лампами Т5 по 24 Вт., без отражателей на 200- литровый аквариум. Т.е примерно 0,5 Вт. на литр. Для меня привыкшего к 1,5 Вт это явно маловато.

Пока из первых впечатлений.
Контролер мне явно нравиться, габариты светильника нравятся, вес тоже. Свет мне тоже от него очень нравиться. Так как присутствует термодатчик, который я запихнул между полостями радиатора, можно наблюдать за температурой. Кстати датчик можно вообще в аквариум положить Температура пока 27 градусов Датчик примерно над звездой. Т.е. можно еще нагружать и нагружать. Звезда работает на 99% мощности при токе 1000 мА.

Мои ошибки.
1. Нужно было брать звезды с 3 кристаллами, а не по 1 как я.
2. Термоскотч, а не болтики.
3. Учитывая покупку контролера, покупать светодиодов с явным запасом Лучше потом распределить мощность.


Небольшое видео теста светодиодного светильника.

Теперь буду наблюдать за состоянием растений и примерно через месяц можно уже будет судить что да как стоит добавлять зелененьких или не стоит.
Данные по светодиодам есть в видео Название, количество.


Обсуждение на форуме "Корпус Для Светодиодного Светильника" и "А светят ли нам звезды?"

Автор Александр Плаксин ака пык, Северодонецк, Украина.
