В эту высокотехнологичную крышку встали и лампы для освещения аквариума, и кулеры для охлаждение, и ночная подсветка, и микроконтроллер - воплощённый проект заслуживает высокой оценки как за мастерство исполнения, так и за инженерные решения.

Небольшой отчет об увлекательном процессе изготовления новой крышки на мой новый аквариум.

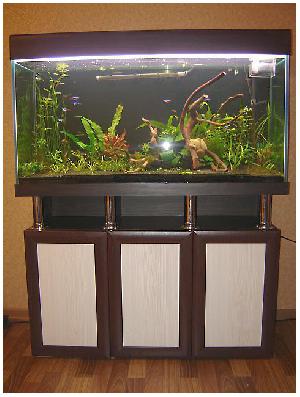

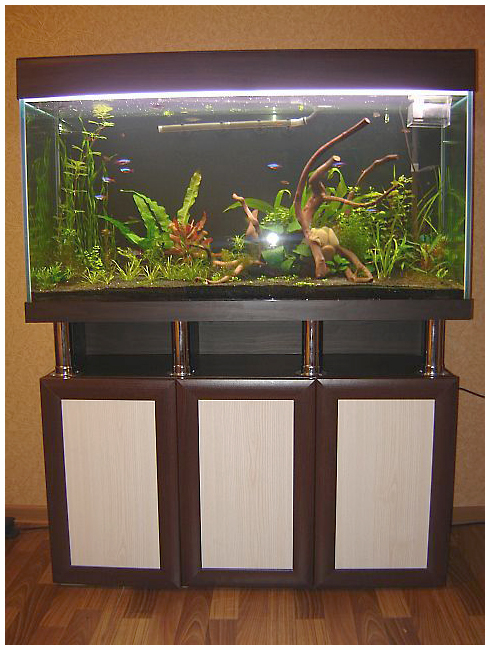

Месяца два – три назад наконец-то появился у меня новый аквариум (110 х 40 х 55 см.) с тумбой. На крышку руки у меня «чесались» уже давно. Перелопатил весь наш российский (и не только) интернет, в поисках удачных решений, но, как и всегда бывает, на чем-то конкретном остановиться не смог - тут одно понравилась, там еще что-то приглянулось. Все это было отложено в голове, «переварено» и проект потихоньку начал рождаться.

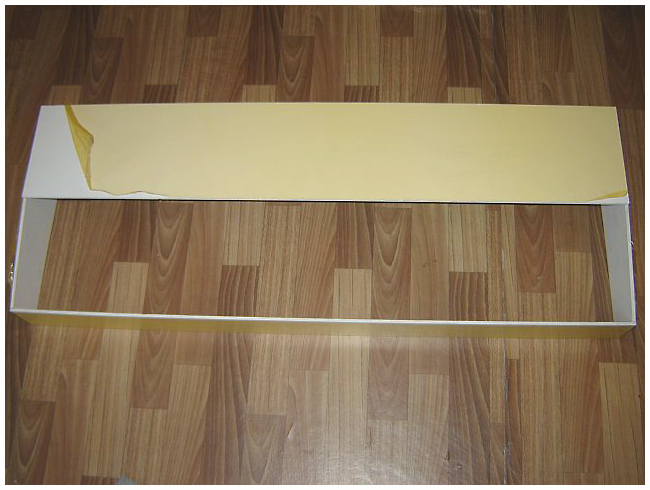

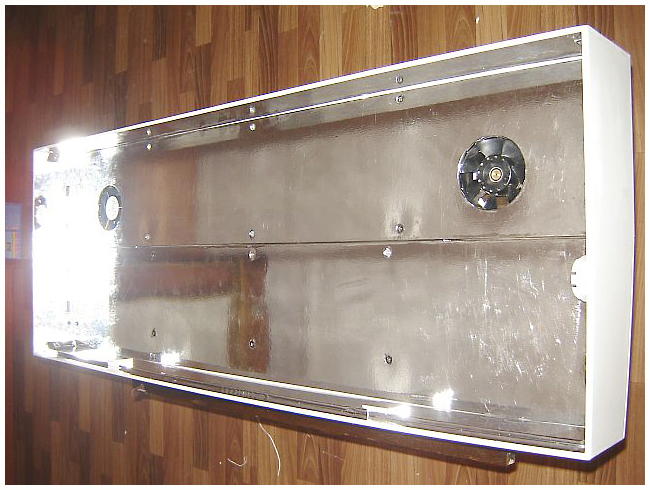

Сначала был закуплен основной материал– 6мм ПВХ 1,5 на 1,5 метра, клей COSMOFEN (разный), самоклейка в цвет тумбы (взял сразу рулон) и самоклейка на отражатель, разные тумблеры, кнопки, светодиоды, провода, патроны для ламп, ЭПРА, и еще куча всего - чего потом все равно не хватило, и еще раз 10 пришлось бегать на радиорынок. Как раз приехала «голова» всей крышки 8-ми канальный процессор ВМ-8036 от « Мастер Кит».

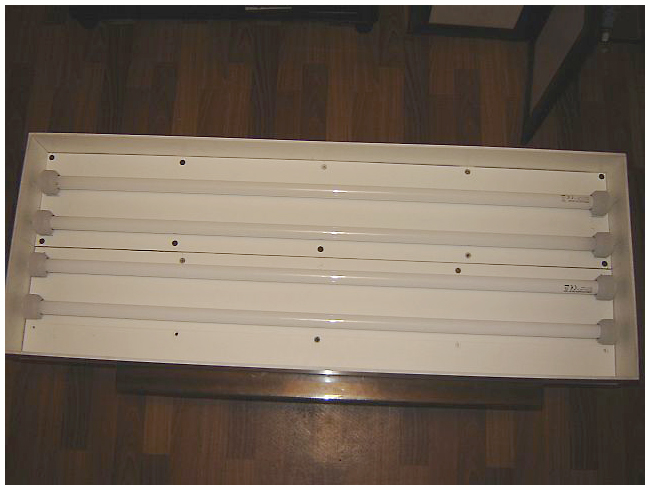

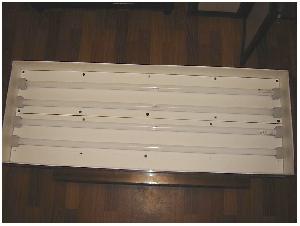

Так как аквариум 110 см., лампы решил брать максимально возможной длины Т8 -105 см.- у разных производителей данный размер представляется по разному от 1047 мм. до 1070 мм., обошел все магазины с рулеткой и выяснил что это один и тот же размер - просто одни меряют цоколь с ножками другие без. Взял 4 лампы.

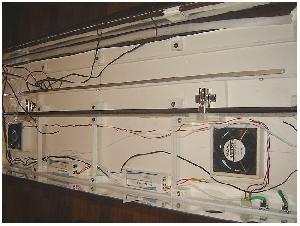

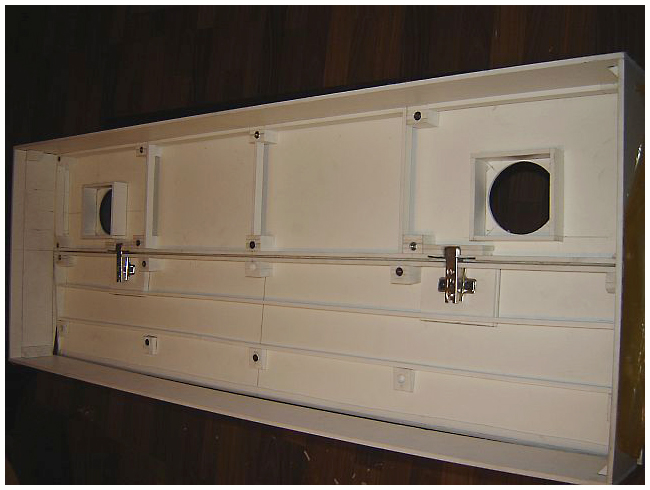

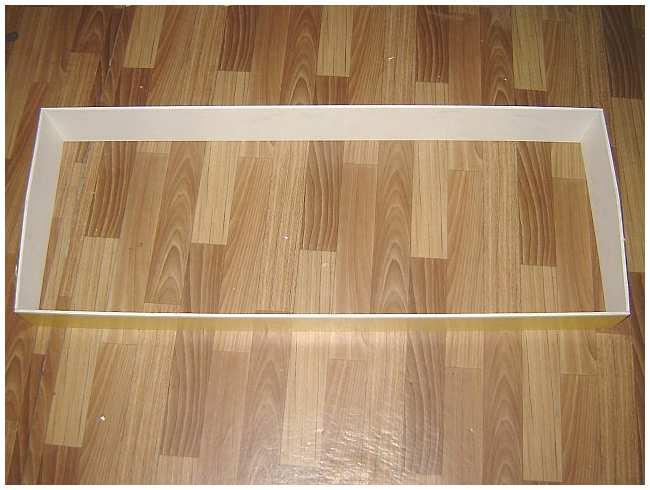

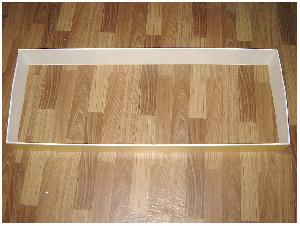

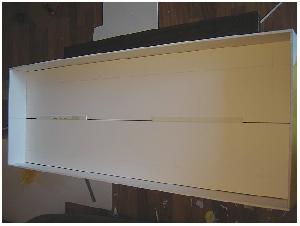

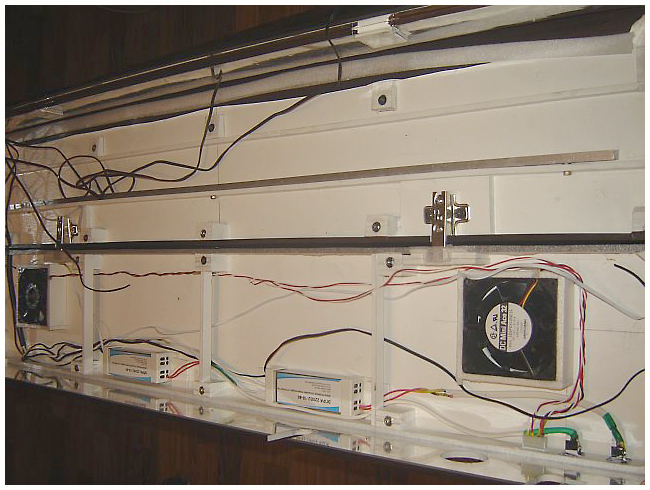

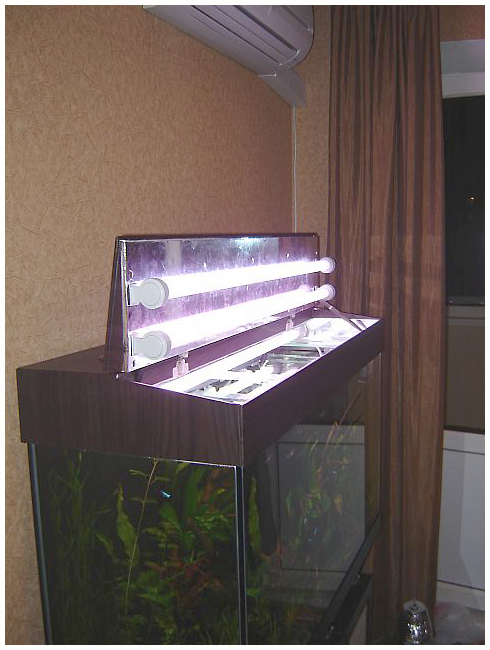

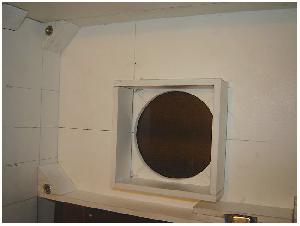

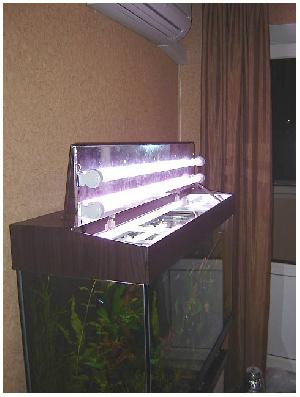

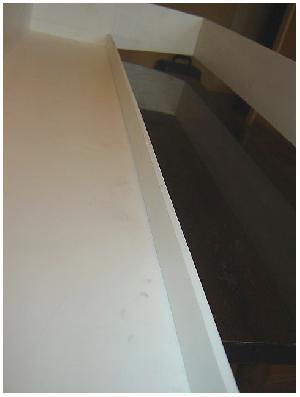

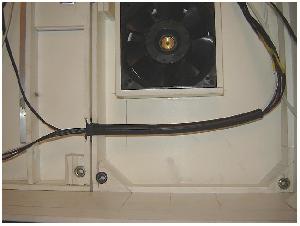

Конструкцию крышки задумал двухуровневую, с целью запихать внутрь всю электрику и кулера. Передняя часть откидывающаяся на петлях. Форма крышки – с наклоном к передней стенке (давно хотел).

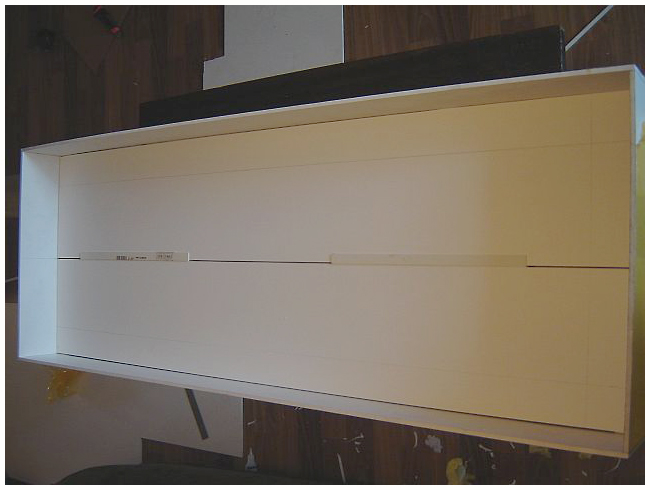

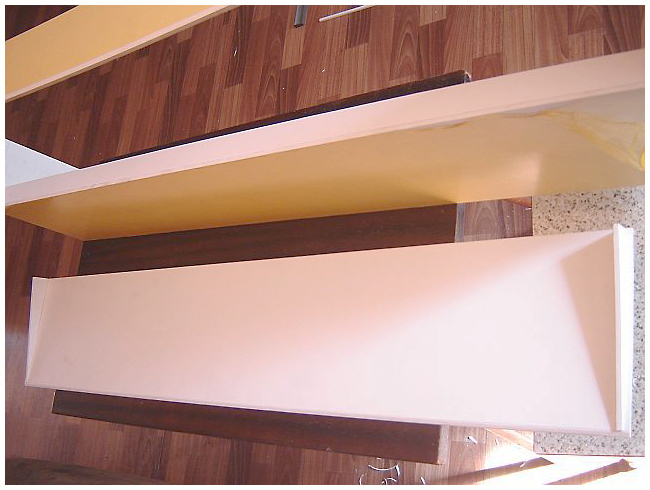

Как все это совместить, честно говоря, думал долго, так как подобно нигде не видел. Потом сделал приблизительный макет из картона, и потихоньку все пошло.
Не все так ровно и аккуратно, как хотелось, и инструмент не всегда тот который нужен, про усидчивость промолчу.
Итак, поехали!

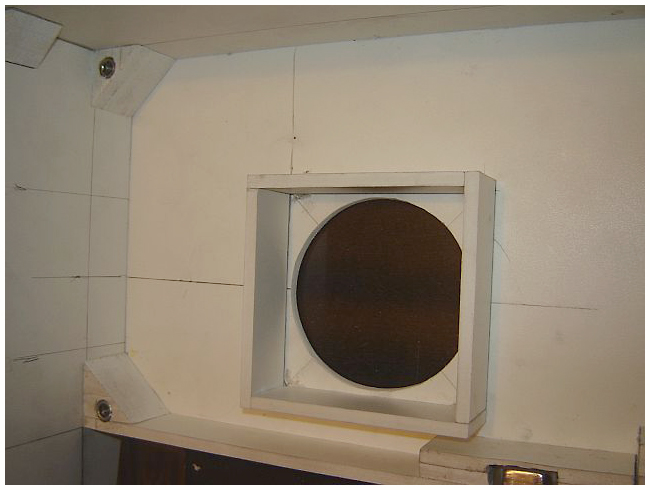

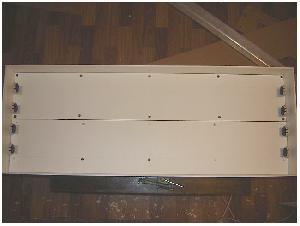

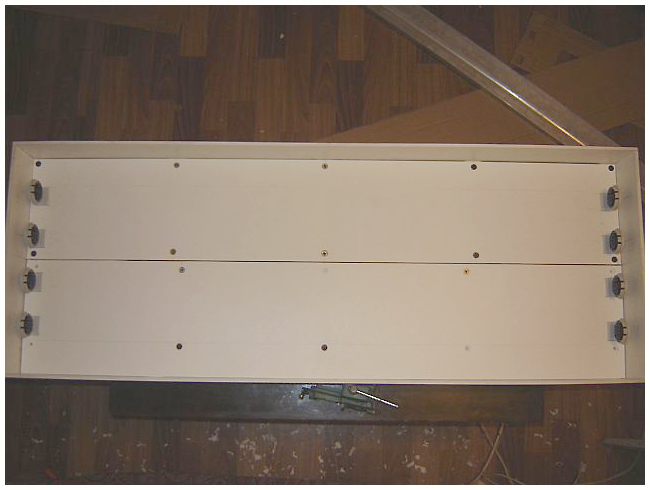

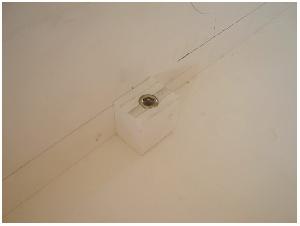

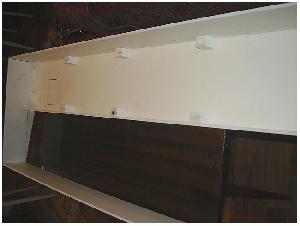

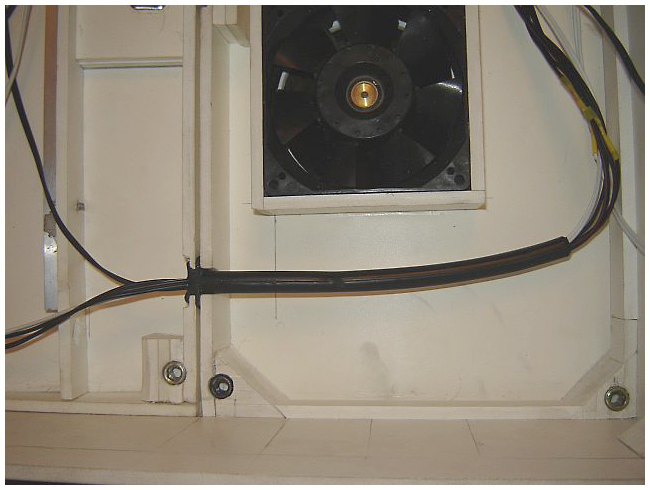

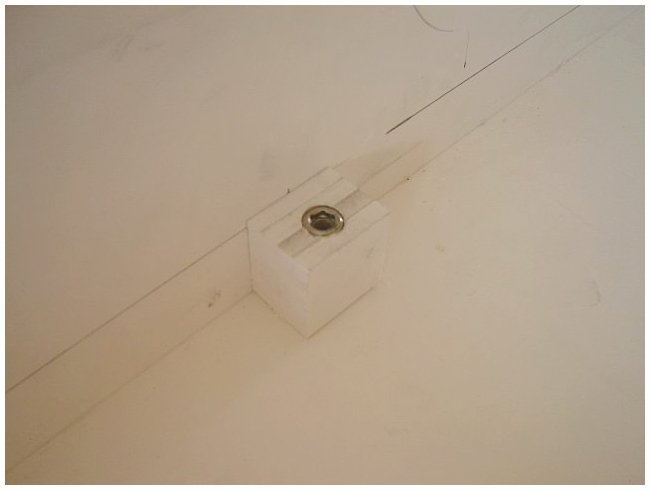

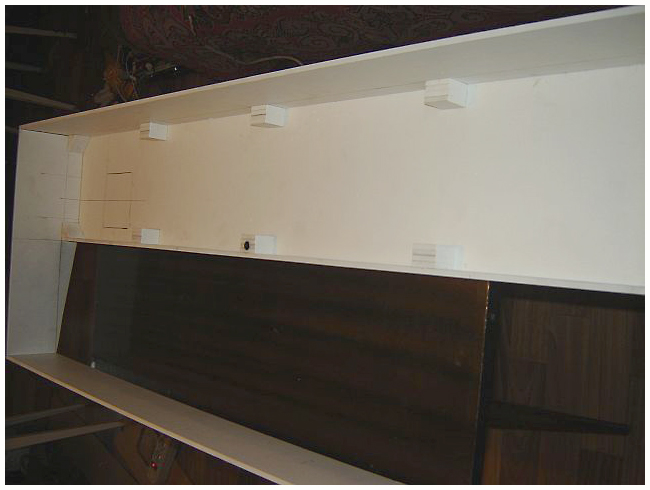

Далее был стопор - не мог придумать способ крепления внутренних крышек, закрывающих отсек для электрики (а также на которых будут крепиться лампы). Потом на глаза попались так называемые мебельные бочонки, на которых собирают иногда мебель, и решение было найдено.


















Таким образом, получилось надежное крепление, с возможностью достаточного аккуратного и при необходимости частого съема.

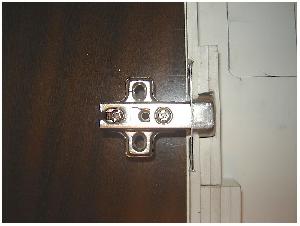

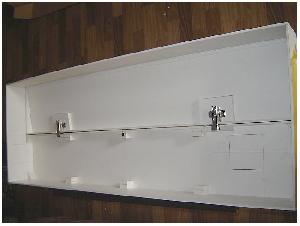

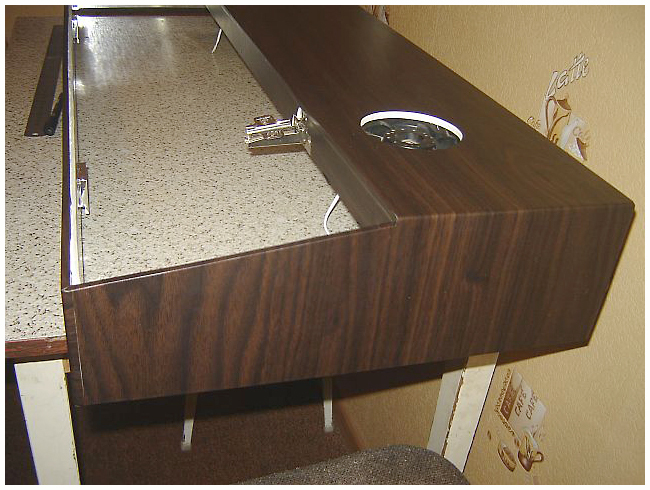

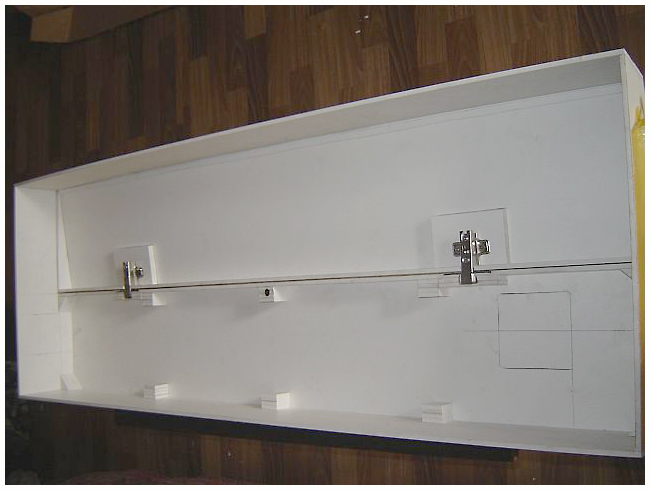

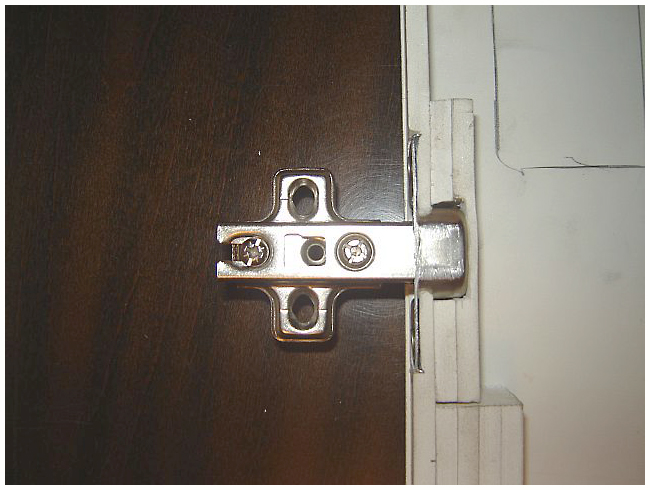

Петли решил использовать мебельные. Чтобы не проржавели петли, ( в закрытом состоянии видимая часть петли совсем небольшая (где-то 1 см. на 0,5 см.), их обклеил материалом по типу изоленты.

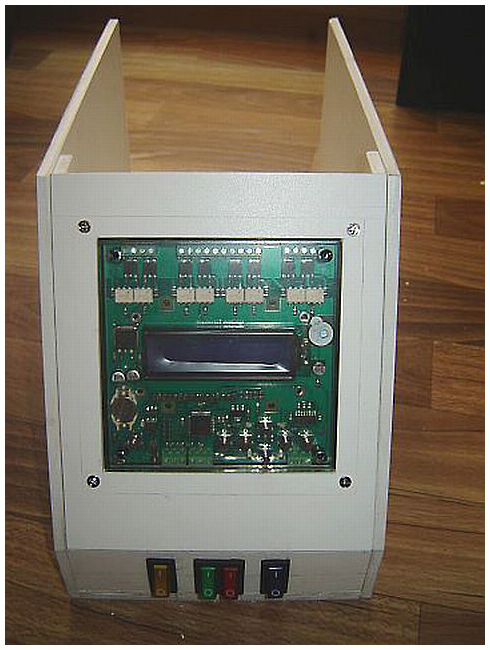

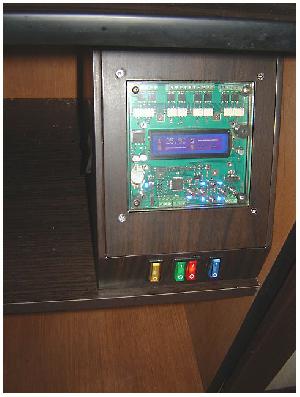

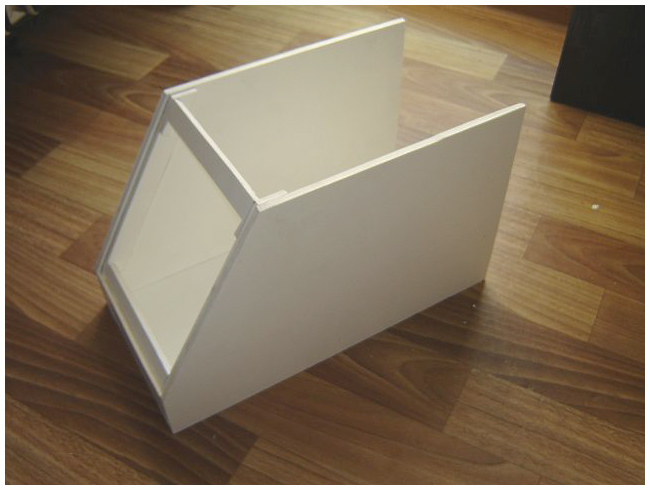

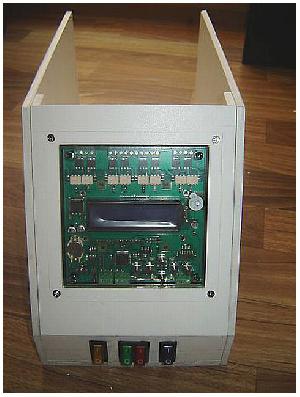

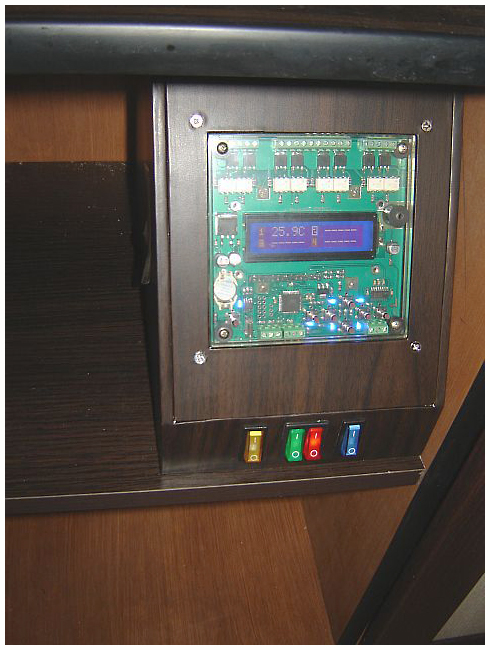

После взялся за изготовление короба для управляющего процессора, решил его располагать в тумбе, т.к. в крышке места не хватает.

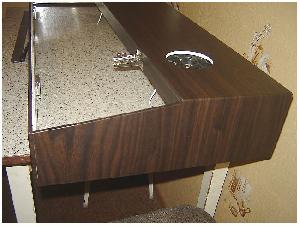

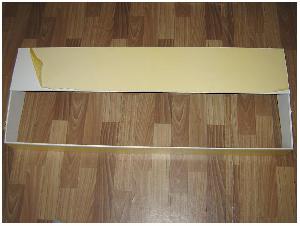

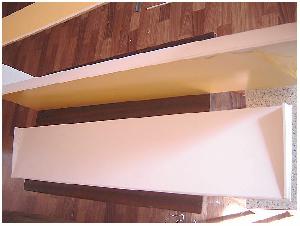

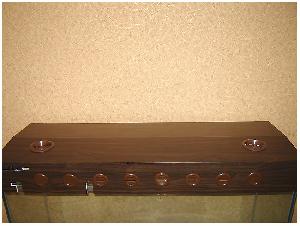

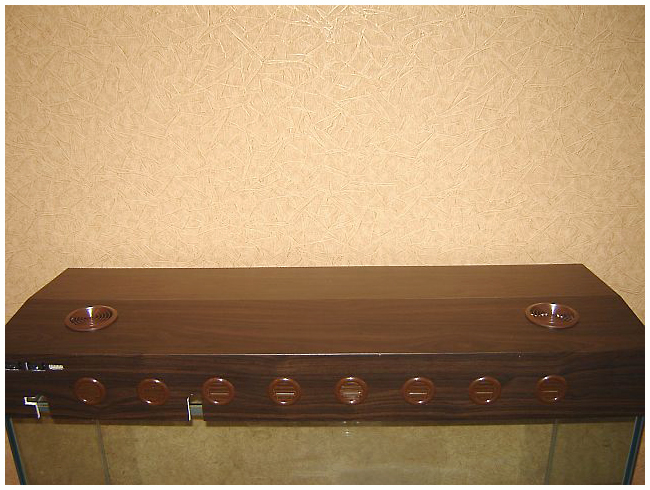

Наступил этап оклейки (один из самых сложных), т.к. все эти соринки и пузырьки воздуха под пленкой эстетики не добавляют. Хотя как не мучился, все равно кое-где небольшие «косяки» есть. Прорезал с задней стороны дополнительно 8 отверстий воздухотока (жарко у меня), их вместе с отверстиями кулеров закрыл декоративными крышками.Прорезал отверстия под шланги.

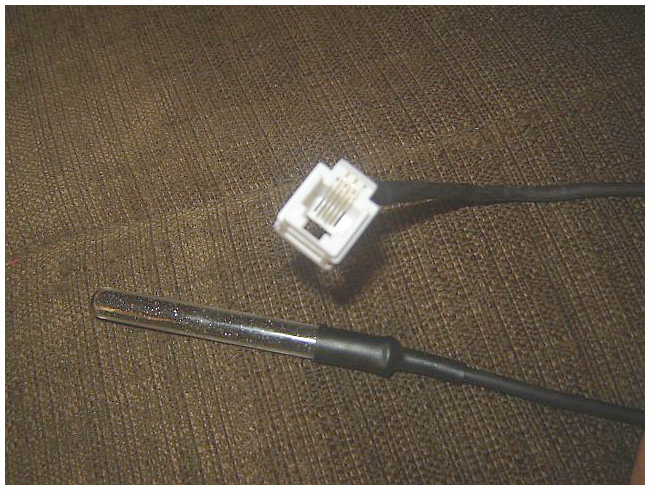

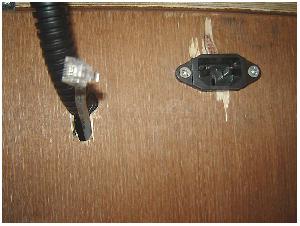

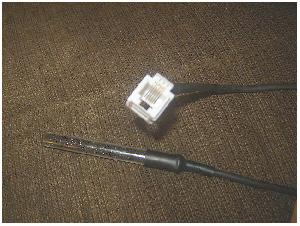

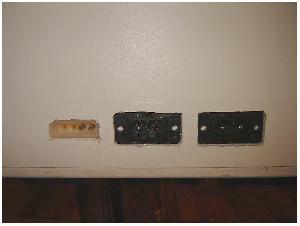

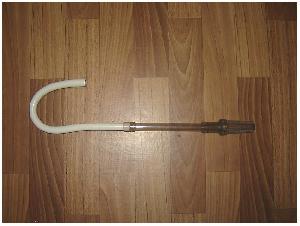

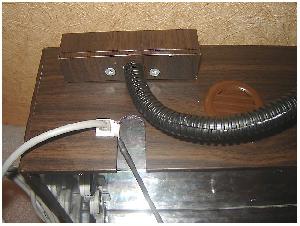

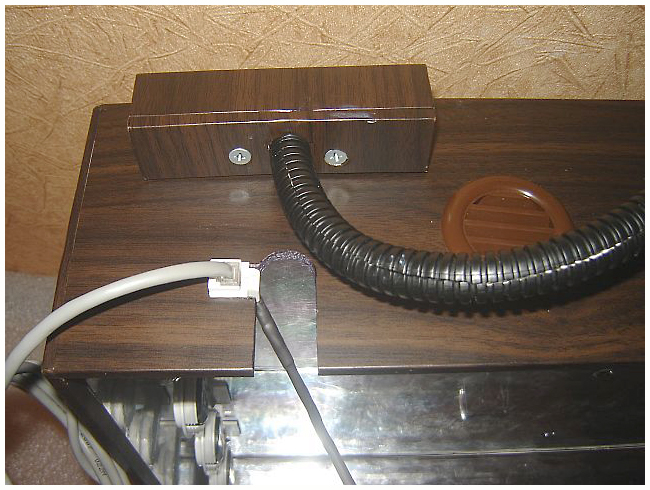

Температурный датчик (идет в комплекте с процессором) загерметизировал в стеклянную колбочку, и спаял соединение через телефонный разъем (для удобства быстрого отсоединения при снятии крышки), под разъем вырезал отверстие рядом с отверстием для шланга.

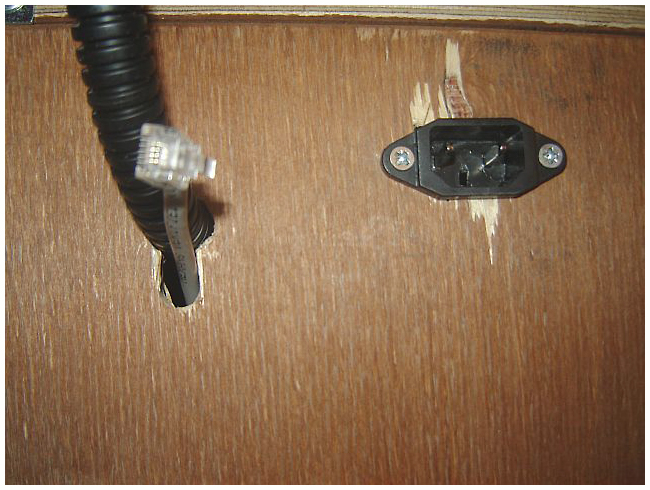

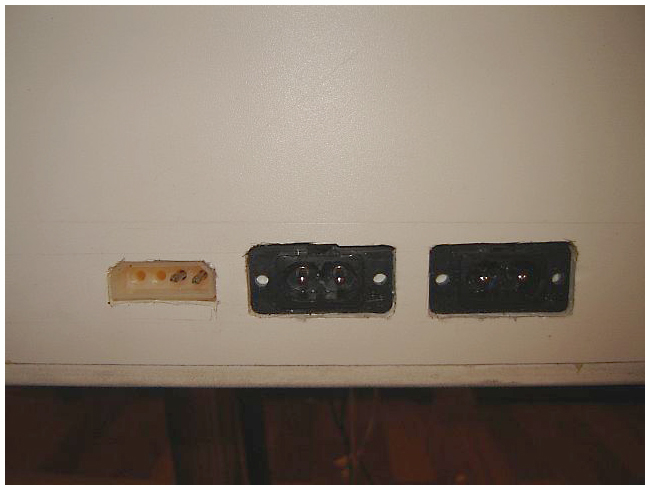

Теперь для того чтобы снять всю крышку необходимо отщелкнуть телефонный разъем датчика температуры и отсоединить вилку – все крышка снимается без всяких болтающихся проводов.

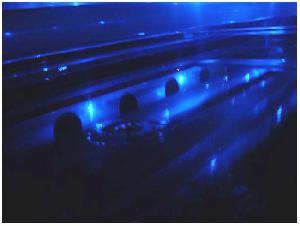

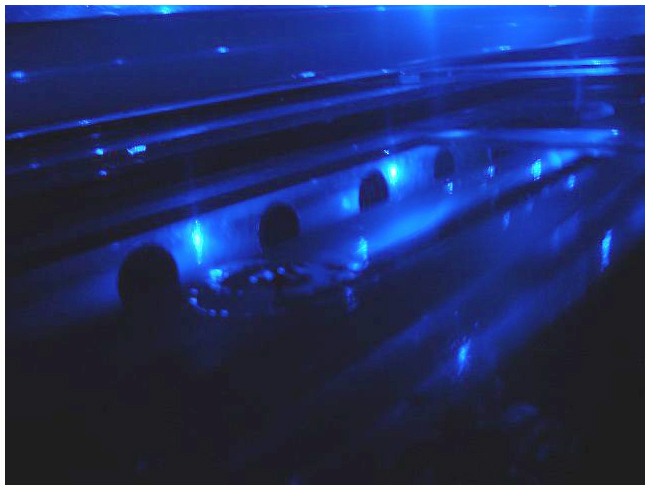

Сделал ночную подсветку - врезал пару синих светодиодов, включается на час, смотрится здорово, но вот фото не могу сделать никак, фотоаппарат не тянет.





Настроил диапазон температуры, ступенчатое включение/выключение света, для хороших сновидений -ночную подсветку.































Вдогонку.
Каких-то "навороченных" инструментов у меня нет - использовались строительный нож и разные резачки (по типу канцелярских), металлические линейки и уголок, ножовка по металлу, дрель, мелкая шкурка, напильники, отвертки и паяльник.

Обсуждение на форуме " Встречайте мой новый проект!, крышка на 240 литров и микроконтроллер".

Автор Андрей Новичков ака poplavok
