Расчет гасящего сопротивления для светодиодов подсветки.

Журналист: Наталья Дзюба Дата: 12.10.2011 Прочитано: 28506
Светодиодную подсветку аквариума можно сделать самому из подручных или специально приобретённых светодиодов. О том, как рассчитать светодиодную подсветку аквариума эта статья.


Рассмотрим наиболее распространенные светодиоды (такие как в китайских зажигалках), рассчитанные на ток 20мА (т.е. 0,02 А). Идеальный вариант подключения светодиодов - использование стабилизатора тока. К сожалению, готовые стабилизаторы стоят на порядок выше самого светодиода, изготовление относительно дешевого самодельного можем рассмотреть отдельно.

Напряжение (U) - 1 Volt = 1 V = 1 Вольт = 1 В
Сила тока (I) - 1 Amper = 1 Ампер = 1 А
Мощность (P) - 1 Watt = 1W = 1 Ватт = 1Вт

Обычно среднее напряжение (при I=0,02 А) красного и желтого светодиода - 2,0V (обычно эта величина 1,8 - 2,4 Вольта), а белого, синего и зеленого - 3,0V (3,0 - 3,5 Вольта).

Если у Вас нашелся дома блок питания на = 12 Вольт, берём и подключаем к нему один светодиод который - или купленный, или вынутый из китайской зажигалки.
Подключили ? Теперь выбросьте свой светодиод, потому, что он сгорел. Вам же сказали - 2 или 3 Вольта, а Вы его в 12 V воткнули!
Берём новый светодиод, а лучше сразу небольшую кучку . Смотрим на БП (блок питания): есть 12 V, надо 2 V, надо куда-то деть лишних 10 Вольт (12 V - 2 V = 10 V).
Самый простой способ - использование резистора (он же - сопротивление). Выясняем, какое надо сопротивление.
Закон Ома гласит: U = R х I (напряжение = сопротивление х ток) или, с другой стороны рассчитаем сопротивление R = U / I .
Ток, протекающий в цепи I = 0,02 А. Сопротивление нужно подобрать, чтобы на нем потерялось 10 В, а нужные 2 В дошли до светодиода. Отсюда находим требуемое: R/R = 10,0 / 0,02 = 500 Ом
Напряжение на сопротивлении превращается в тепло. Для того, чтобы сопротивление выдержало нагрузку и выделяемое тепло не привело к его выходу из строя, надо вычислить рассеиваемую мощность сопротивления.
Как считаем мощность? - P = U х I
На сопротивлении у нас 10 V при токе 0,02А. Считаем: P = 10,0 х 0,02 А = 0,2 Вт.
При покупке сопротивления просим у продавца 500 Ом, мощностью не менее 0,2 Вт (стандарт 0,25 Вт - можно и больше, но следует учесть при покупке - чем больше мощность, тем больше размеры).
Подключаем светодиод (не забыв про полярность) через сопротивление и о радость - светится!

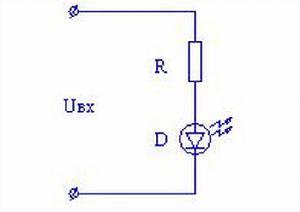

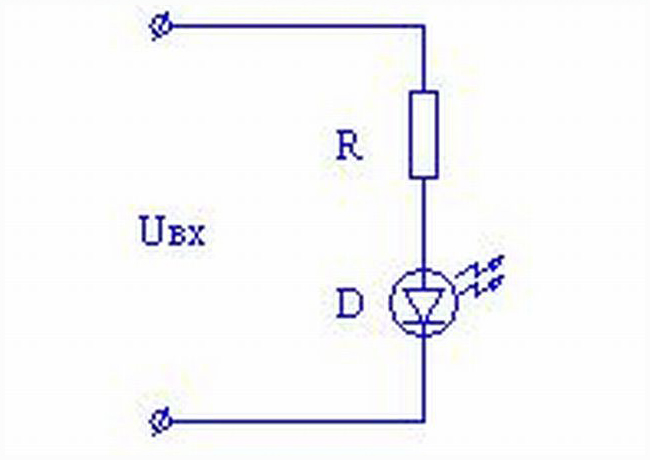

Схема подключения 1.

Допустим нам нужно подключить нескольких синих светодиодов - (3 V) :
3шт x 3,0 V = 9,0 V.
12,0 В - 9,0 В = 3,0 В.
R = 3,0 / 0,02 = 150 Ом.
P = 3,0 х 0,02 = 0,06 Вт.
На самом деле нам надо подключить к 12 Вольт эдак 30 штук синих по 3,5V.
На 12В мы можем подключить:
12В / 3,5В = 3,43 штуки. Отрезать от четвертого светодиода 0,43 части нельзя, тогда подключим 3 штуки + сопротивление: 3 штуки х 3,5В = 10,5 В.
Лишнее напряжение: 12,0 В - 10,5 В = 1,5 В.
Сопротивление R = 1,5В / 0,02А = 75 Ом при мощности P = 1,5 х 0,02 = 0,03 Вт.

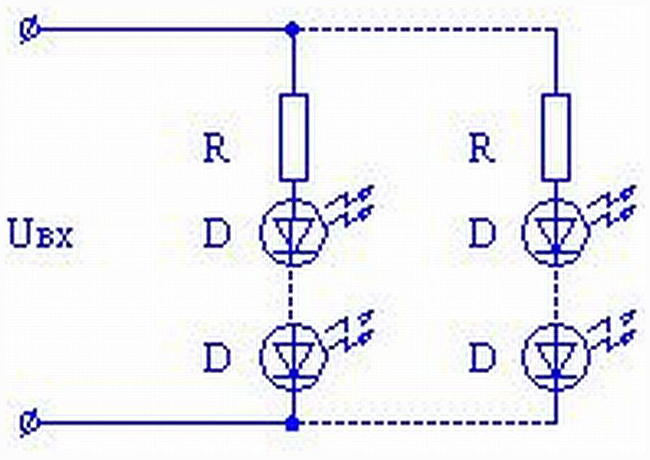

Схема подключения 2.


Блог на форуме: "Рассчеты всего, что мне понадобилось для аквариума"

Автор Олег Яриш ака yarishNEW
Подготовила и разместила Наталья Дзюба.
