Установка дополнительных ламп в аквариумную крышку.

Журналист: Наталья Дзюба Дата: 17.09.2011 Прочитано: 31595
Довольно часто владельцы готовых аквариумных крышек сталкиваются с проблемой недостатка освещения для аквариума с растениями – в готовую крышку обычно встроена одна – две люминесцентных лампы, общая мощность которых далека от заветных 0,5-1 ватт на литр. Перед вами описание переделки готовой крышки с целью увеличения освещения аквариума – в стандартную крышку можно поместить не одну, а три люминесцентные лампы.

Сегодня попала мне в руки на переделку крышечка 60х30 см вроде как «Природа» (но больше похоже на Aquael Econoline). В крышку нужно было установить дополнительные люминесцентные лампы – далее просто ЛЛ.
Владелица крышки столкнулась с мизерным освещением, которое дают заводские крышки (установлена 1 ЛЛ х 15Вт.). Перевернув крышку и посмотрев внутренности, встал перед дилеммой «Делать?» или «Отдать как есть?» - уступая настоятельной просьбе молодой и симпатичной, принял решение «ДЕЛАТЬ!».
Придя домой положил крышечку на пол, сел на стул и стал тупо смотреть на внутренности – любимая жена, пробегая съехидничала «Катрусин кинозал смотришь?».
Полчаса просмотра «Катрусиного кинозала» помогло принять решение и приступить к исполнению необходимых усовершенствований по установке ЛЛ.














Заводская крышка до переделки.

Было принято решение попробовать установить дополнительно 2 ЛЛ х15Вт. и получить в общем удобоваримые 45Вт на аквариум объёмом 55-65 водяных литров.
Картинка, конечно, нарисовалась неплохая, а вот как всё это сделать? В первую очередь решил уменьшить отверстие для кормления рыб и за счет этого выиграть место для установки одной ЛЛ.

Для этого ножовочным полотном была срезана часть окраинной пластмассы, произведено выравнивание краёв....



.... и примерена площадка, к которой впоследствии будет крепиться сама ЛЛ.

Далее наступил черед разобраться с электрической частью. Вскрыв покровную крышку, я увидел закреплённый на металлической П-образке индукционный дроссель с весьма забытыми буквами (по словам хозяйки крышке лет 5-8, но дроссель не гудит и сильно не греется – да и что греться если собрали его «горячие финские парни» - после этого я ещё больше склонился к тому, что это на «Природа» , а «Aquael Econoline»).


Как видно на фото, дроссель мешает установить какое-либо устройство в электрический отсек.



Дроссель безжалостно отодран и перемещён «в угол» освобождая место для дополнительных ЭПРА.

А сегодня был культпоход за необходимым по магазинам - были куплены:
- алюминиевая лента-скотч для наклейки на внутреннюю поверхность крышки для повышения её отражающих способностей. Алюмленту покупал в строительном магазине - она используется для герметизации воздуховодов и склеивания теплоотражающих покрытий (теплоотражающей подложки под теплый пол). Алюмленту-скотч можно заменить зеркальной самоклейкой ORACAL - правда она жестче и ей сложнее оклеивать кривые поверхности - зато отражающая способность намного выше. Такая самоклейка у нас в городе продаётся почти в любом отделе, торгующем обычной самоклейкой. Конечно, вместо оклейки крышки лучше использовать отражатели, но в данной крышке отражатели разместить сложно – это привело бы к необходимости уменьшать уровень воды в аквариуме - а с отражателями это пришлось бы сделать. Отражатели хороши только в крышках с ровной верхней поверхностью, в остальных случаях извращаемся с увеличением отражающей способности крышки как можем;
- 2 выключателя для того, чтобы имелась возможность включить отдельно каждую из ламп
- специальные электрические наконечники которые оденутся на выводы ЛЛ и к которым будут припаяны провода от ЭПРА;
- провод двухжильный 2 х 0,75мм - для подсоединения ламп к ЭПРА;
- пластиковые держатели для настенного крепления сантехнических труб диаметром 25мм - будут использованы для крепления ЛЛ к самой крышке. Я использую (и всем обращаю внимание) полиэтиленовые (именно полиэтилен высокого давления) крепления которые ставят на сантехнические трубы из металлопластика.

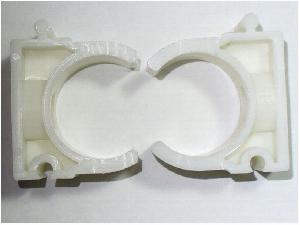

Пластиковые держатели.

У меня дома вся сантехника на них держится (в том числе и трубы горячего водоснабжения) - сам переделывал, уже как 5-6 лет прошло. Использованные мною из полиэтилена высокого давления они более прозрачные. Если попробовать их сломать - так они тянутся и не ломаются - в общем полиэтилен. Стоят они раза в два дороже пластмассовых.
Оклейка внутренней поверхности крышки производится затруднений совершенно не вызывает - обыкновенная поклейка обоев в комнате и оклейка стола самоклейкой. Пластиковые держатели были расширены срезанием лишних 2-3 мм по краям для более комфортной вставки и извлечения ЛЛ. На фотографии видно, на сколько необходимо увеличить проушину - а вообще плотность одевания и снятия ЛЛ вещь индивидуальная, можно запихнуть лампу и в стандартную проушину, но, как по мне, это происходит довольно туговато (а лампа ведь стеклянная).


После проведения всех предварительных манипуляций была проведена проверка возможности установки всех ламп непосредственно в крышке, вроде с размерами всё угадал и осталось начать всё склеивать и выполнять электрические соединения.

Попробовал приклеить основание под передний светильник - результат отрицательный из-за неровностей реза, поэтому оставшийся бортик был срезан "на нет" и затем с помощью алюминиевых заклёпок закреплен на крышке.


Оклейка крышки алюминиевой лентой-скотчем.

Для того, чтобы закрыть неровности реза и заодно для придания однородности (и эстетичности) края закрепленной пластины были обклеены алюминиевой фольгой. Точно также были оклеены внутренности крышки для увеличения отражающей поверхности и как следствие увеличения светового потока в аквариум. Оклейка фольгой несет ещё одну функцию - закрывает заклёпки и некоторые железные элементы, использованные при переделке, от коррозии. Те железячки которые не будут закрыты фольгой по окончании работ будут помазаны силиконом для склейки аквариумов - опять же для защиты от коррозии.
После оклейки были закреплены пластиковые держатели для установки ЛЛ. Как видите установить 3 лампы в данный светильник вполне возможно.
После проведения оформительских работ наступил черед электрических. Все кончики проводов были пропаяны - ведь хороший электрический контакт залог длительной и беспроблемной работы всего электрического. Для подключения выводов ЛЛ были применены специальные контакты, которые припаивались к проводам, а затем были одеты на выводы ЛЛ. Такая конструкция позволит хозяйке, не прилагая больших усилий, заменить при необходимости установленную лампу. При подключении проводов необходимо соблюдать цветность проводов - это позволяет беспроблемно проследить всю электрическую цепь и уменьшает возможность сделать неправильное электрическое соединение (т.е. уменьшает возможность КЗ-короткого замыкания).

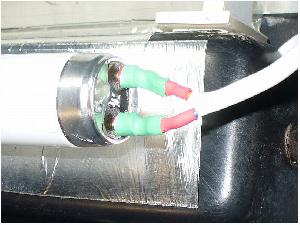

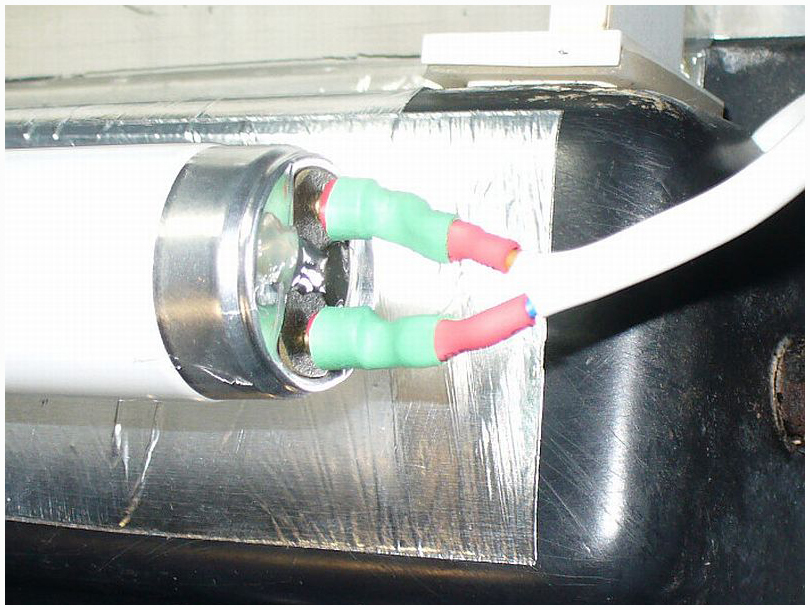

Подсоединение лампы.

После проведения всех соединений, в светильник были установлены 2 ЛЛ для проведения проверки (почему 2, а не 3 ? - хозяйка пока решила остановиться на двух - но я всё сделал, чтобы потом можно было поставить и третью ЛЛ).


Крышка с двумя лампами и местом под третью.

Теперь наступил черед герметизации всех выводов и крышки под выключатели (была промазана по периметру силиконом для поклейки аквариумов и поставлена под "книжный" пресс до высыхания). По окончании всех работ крышечка "кормового" отсека была установлена на место и крышка стала готовы уйти к своей хозяйке.

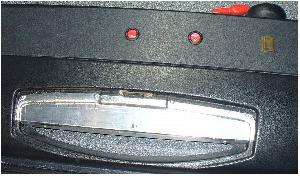

Внешний вид переделанной крышки (кормовое отверсти открыто).

И финансовый отчет для информации всех кто будет выполнять подобные переделки (цена приведена для нашего города, ноябрь 2010 года - хотя она может тоже несколько изменяться от магазина к магазину).
- ЭПРА на 15 Вт. - 28 грн.
- ЛЛ Osram Fluora 15 Вт. - 30 грн.
- электрические наконечники - 5,6 грн. = 8 х 0,7 (4 шт. на ЛЛ + 4 шт внутри на выключатели);
- выключатели электрические - 16 грн. = 2 х 8,0;
- пластиковое крепление для труб 25 мм. - 3,2 грн. = 4 х 0,8;
- Алюминиевая фольга 48 мм. х 10 м. - 10 грн. (за весь рулон 25);
- провод двухжильный 2 х 0,75 мм. 2 - 5,25 грн. = 3 метра х 1,75;
- метизы, заклёпки и др. материалы - 2 грн.
Всего - 100,05 грн.
Хозяйкой крышки был задан вопрос "Как снять известковый налёт с лампы или внутренней поверхности светильника?" - я снимаю с помощью уксуса 9%.
На место где налёт накладываю смоченную в уксусе туалетную бумагу или тряпочку - выдерживаю 10-20 минут - налёт размягчается, и я его снимаю обыкновенным протиранием поверхности. Если за один раз не получилось , тогда процесс повторяю или увеличиваю время отмокания.
В данном случае налёт сразу полностью не сошёл - поэтому процедуру необходимо будет повторить. Я еженедельно при подмене воды протираю лампы и стенки аквариума (в месте где есть известковый налёт) тряпочкой с уксусом - этого вполне хватает, чтобы не было толстого слоя извести.


Обсуждение на форуме "Установка дополнительных ЛЛ в заводскую крышку"


Автор Олег Яриш ака yarishNEW
