Всем доброго времени суток!

И все таки не могу я удержаться. Хочу Cree на свою 120ку.

Цель: собрать LED светильник на базе Cree для "умеренного травника" обьемом 100 литров чистыми с минимальными затратами.

Согласно калькулятора: http://aquabox.by/ledcalc.php , мне нужно как для "умеренного травника" 2500Лм (25 Лм\л).

Вот что я прикинул на данный момент:



Почему 14 диодов?
Во первых, что бы все это запитать от одного драйвера, то есть сэкономить на покупке второго драйвера.
Во вторых, суммарно мы должны получить чуть больше 3000Лм, а это уже больше немного чем 25 Лм/л.

Согласно сайта: http://www.1023world.net/diy/spectra/ , я получу вот такой спектр:



Что примерно неплохо.

Единственное что я думаю, что может не стоит заморачиватся с красными? Может вместо них еще два теплых просто? Тогда и кол-во люмен побольше получиться (на 200+). Но тогда спектр будет вот такой:



Все равно не попадаем мы на Cree в 660...680нм... тут нужно брать OSRAM OSLON SSL 1W HyperRed 644-666nm... А я не знаю где его купить и какой там ток...



Вот на приведенных выше фотографиях и согласно статьи http://aquabox.by/item2.php видно что, эффективность теплого светодиода ничтожно мала, примерно 40%, а холодного практически 95%!
От себя могу добавить то что, под сборкой из двух холодных и одного теплого, прекрасно растет глосса, мхи, ротала индика, гидрокотилла, все папоротники, людвигия рубин на самом деле рубинового цвета.

Согласно прайса нашего формчаниа, торгующего Cree, мы должны вложиться в 400 грн. без учета алюминиевого профиля (с профилем уже около 600 грн. ). Что сравнимо по цене с простеньким китайским светильником сансан 2*24Вт. с непонятным спектром.

Предлагаю всех форумчан, кому интересна данная тема, присоедениться к обсуждению.


Все, рассуждения закончились!
Теперь переходим к практике. На сегодняшний день заказано:

1. COOL White XTEAWT-00-0000-00000BH53 (139...415 lm@350...1500 mA 115 degr. 70CRI min 4700-7000K) - 11 шт
2. White XTEAWT-00-0000-00000BEE7 (3000 K 114...340 lm@350...1500 mA 115 degr.) - 2шт
2. XBDRED-00-0000-000000701 Красный(620-630 nm 67Lm@350mA@25C 140 degr )на подложке 20мм – 2 шт
3. драйвер APC-35-700 - 1 шт
4. Радиатор 72мм - длинна 85 см.

Схема расположения диодов будет вот такая:



Спектр такого набора светодиодов будет вот такой:



И вот что мы собрали:





А вот так это выглядит в аквариуме:







Сообщение отредактировал AYakushkin - 23.1.2014, 9:03

[AYakushkin]

Цветные полюбому буду ставить парами и эти пары вперемешку с белыми. Плюс хочу пару цианов...
А калиматоры не планирую.

Сообщение отредактировал AYakushkin - 23.11.2013, 21:19

[pimass]

А не лучше ли цветные "разбросать" по площади, что бы не было явных цветных теней?

[Happy)]

может и в правду?

[AYakushkin]

Решил я сделать себе подарок на НГ и заказал вот такое:

Дипред - 2 шт.
Циан - 4 шт.
Блю - 2 шт.

Так что все еще впереди....

Сообщение отредактировал AYakushkin - 30.12.2013, 16:53

[markusikul]

Решил я сделать себе подарок на НГ и заказал вот такое:

Дипред - 2 шт.
Циан - 4 шт.
Блю - 2 шт.

Так что все еще впереди....

Супер, ждем фоток

[AYakushkin]

Пока замер в ожидании посылки с диодами и попутно прикинул схему расположения диодов:


Все по цвету на схеме.

Спектр конечно получается интересный:



Хотел бы выслушать мнение и рекомендации других людей пока не поздно именно по расположению диодов! Набор диодов уже менять не буду.

Сообщение отредактировал AYakushkin - 8.1.2014, 10:06

[pimass]

Не "пятнисто" по красным светикам будет?

[AYakushkin]

А фиг его знает....
Вот почему и спрашиваю, может кто имеет подобный опыт.

[AYakushkin]

А вот и спектры от моего будущего набора диодов!

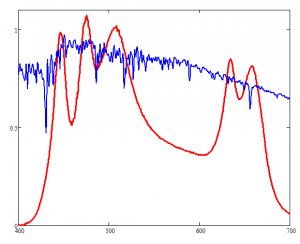

Вот на фоне солнечного.:

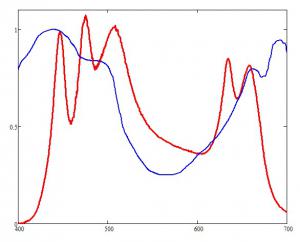

Вот на фоне спектра фотосинтеза растений:

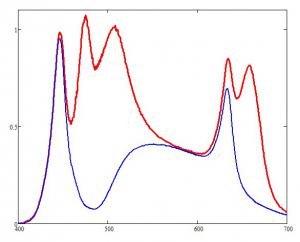

И вот на фоне существующего спектра:



За сравнение спектров огромное спасибо "nanolab" с соседнего форума.

[AYakushkin]

Пишу сообщить, что модернизация светила пока приостановлена! Все средства, время и силы решено тратить на новый свет для конкурсной банки: Iwagumi vs ryoboku 2014. Команда Ryoboku. Проект "Дух забытого леса"
И тема про него будет немного позже.

[AYakushkin]

А вот что у нас теперь тут происходит :





Могу сказать одно, ЛЕД мне очень понравились!

[yarishNEW]

За сравнение спектров

Там у человека какая-то программа есть или это делается он-лайн с какого-то сайта?

[AYakushkin]

Мне кажется у него своя разработка какая то...

Ну свой я решил пока не переделывать, есть два циана лишних, вот их и добавлю просто. А может и нет....

[Senturio]

Пока замер в ожидании посылки с диодами и попутно прикинул схему расположения диодов:


Все по цвету на схеме.

Спектр конечно получается интересный:



Хотел бы выслушать мнение и рекомендации других людей пока не поздно именно по расположению диодов! Набор диодов уже менять не буду.

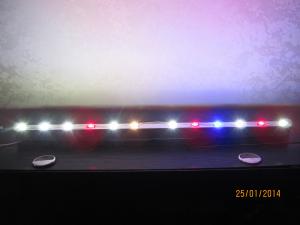

Ну я тоже уже с красным 660 нм эксперимент запустил, в моей теме кинул фото как выглядит видимый спектр. Могу сказать одно этот красный в отличии от 640нм имеет намного меньшую светоотдачу и не вызывает такого сильного красного пересвета в желтую область. Как бы он более естественно передает оттенки розовых растений и не искажает цвет рыб. расположил пока пробно вот так а там перепаять не долго на другие места. Вот сегодня фрезеровали ножки для этого профиля поскольку его поднять нужно от воды для защиты.

Эскизы прикрепленных изображений



[bertos]

Недавно также собрал светильник на диода Cree. Использовал для 40 литров:
1. XBD CE7 Warm White (2600K-3700K) 100-245 lm -2шт
2. XBD F51 COOL White (4700K-8000K) 122-270 lm- 4шт
3. LHCP7P-2T3T( 645-666nm, 100-1000mA) Hyper Red - 1шт
Возник вопрос. Кристалы XBD F51 COOL White греется до 100 градусов. Кристал LHCP7P-2T3T до 50 градусов. Радиаторы "звезда" не нагреваются так сильно. Так должно быть?

[Senturio]

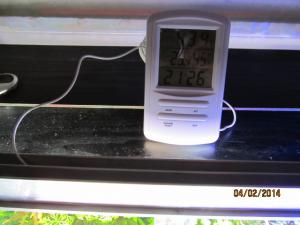

Как то очень много по температуре. А как вы замеряли температуру? Пирометром можно померять температуру самого кристала, а термометром только температуру на тепоотводе и профиле. На моем опыте по CoolWhite серия XTE не грелась выше 48 С (летом июль месяц) замер на теплоотводящей звезде. Сейчас вот подсветка тестировалась была такая максимальная температура профиля. Ниже температура в комнате указана и влажность. Нагрев и охлаждение профиля происходит до максимальных значений в течении 30-40 минут.

Эскизы прикрепленных изображений



[AYakushkin]

Недавно также собрал светильник на диода Cree. Использовал для 40 литров:
1. XBD CE7 Warm White (2600K-3700K) 100-245 lm -2шт
2. XBD F51 COOL White (4700K-8000K) 122-270 lm- 4шт
3. LHCP7P-2T3T( 645-666nm, 100-1000mA) Hyper Red - 1шт
Возник вопрос. Кристалы XBD F51 COOL White греется до 100 градусов. Кристал LHCP7P-2T3T до 50 градусов. Радиаторы "звезда" не нагреваются так сильно. Так должно быть?

Тут я вам не скажу... температуру кристалла не мерял...

Как то очень много по температуре. А как вы замеряли температуру? Пирометром можно померять температуру самого кристала, а термометром только температуру на тепоотводе и профиле. На моем опыте по CoolWhite серия XTE не грелась выше 48 С (летом июль месяц) замер на теплоотводящей звезде. Сейчас вот подсветка тестировалась была такая максимальная температура профиля. Ниже температура в комнате указана и влажность. Нагрев и охлаждение профиля происходит до максимальных значений в течении 30-40 минут.

Возможно этого и многовато...
Я мерял только радиатор на звездой и саму звезду возле кристалла, там, насколько я помню, выше 38 не было. Мерял тестером цифровым с термодатчиком.

Можете прикинуть по этой формуле:
S = (50W/dT)^2
S - площадь, W - суммарная мощность всех светодиодов, dT - перепад температуры на радиаторе.


Сообщение отредактировал AYakushkin - 6.2.2014, 8:01

[bertos]

Как то очень много по температуре. А как вы замеряли температуру? Пирометром можно померять температуру самого кристала, а термометром только температуру на тепоотводе и профиле. На моем опыте по CoolWhite серия XTE не грелась выше 48 С (летом июль месяц) замер на теплоотводящей звезде. Сейчас вот подсветка тестировалась была такая максимальная температура профиля. Ниже температура в комнате указана и влажность. Нагрев и охлаждение профиля происходит до максимальных значений в течении 30-40 минут.

Измерения проводил с помощью цифрового мультиметра с выносным датчиком температуры. Датчик прикладывал к линзе светодиода. Температура звезды и радиатора на много ниже.

Сообщение отредактировал bertos - 6.2.2014, 11:09

[AYakushkin]

Фиг его знает.. или так надо или плохой теплоотвод от кристалла к звезде.

[user]

Очень интересные статьи по освещению
http://www.docme.ru/profile/7568/iva2000/1
"201312 Влияние типа рассеивателя на оптический КПД светильника" очень заинтересовала
Да и по радиаторам интересна

Сообщение отредактировал user - 6.2.2014, 13:42
