> Охлаждение аквариума проще простого!, на основе куллеров
AYakushkin
сообщение 28.5.2013, 9:39
Сообщение #1


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Всем доброго времени суток! hi.gif

Поскольку лето уже на носу и жара нам не подруга, решил я соорудить самодельную систему охлаждения на основе двух стандартных 70мм. куллеров.

И так по порядку:

1. Исходные материалы:

Прикрепленное изображение
Прикрепленное изображение


2. Основная деталь крепления (несущая так сказать) выполнена по принципу "сковородкодержателя":

Прикрепленное изображение


Преимущество в том, что вы можете добавляя проставки, установить его на любую толщину стекла.

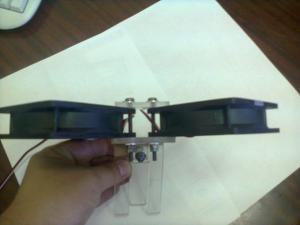

3. Крепим внтиляторы:

Прикрепленное изображение
Прикрепленное изображение

Прикрепленное изображение
Прикрепленное изображение


4. Добавляем "систему безопасности от вторжения пальцами детей" smile.gif :

Прикрепленное изображение



Вот такой вот получился "вертолет"! good.gif

Куллера будут соеденены паралельно и запитаны от БП от польской антенны с регулировкой.

О тестовых испытаниях напишу позже, скорее всего на выходных.

Надеюсь кому нибудь это руководство будет полезным.
Спасибо всем за внимание.

Сообщение отредактировал AYakushkin - 28.5.2013, 12:09


--------------------


5
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
2 страниц V   1 2 >
Ответов (1 - 19)
Vesomiy
сообщение 28.5.2013, 9:48
Сообщение #2


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 158
Регистрация: 15.2.2012
Из: Днепр
Украина
Благодарности: 2633 раз(а)


полезная тема и главное вовремя, подпишусь-спасибо

AYakushkin а вот эти два кулера куда у Вас станут? на сколько литров?

Сообщение отредактировал Vesomiy - 28.5.2013, 9:57


--------------------
Caridina cf babaulti Rainbow - aquarimmistika@gmail.com


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 28.5.2013, 9:55
Сообщение #3


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Да совсем забыл добавить....

Охлаждать этим "вертолетом" я планирую 120ти (чистыми 100) литровый аквариум.
Как показала практика прошлого года, два таких куллера на больших оборотах, держали 26-27 градусов в самые пики жары. И это под крышкой! А сейчас у меня аквариум открытый. Так что думаю, хватит вполне...

Єх,. терморегулятор бы сварганить.... а то покупать жаба жавит.. sad.gif

Сообщение отредактировал AYakushkin - 28.5.2013, 9:56


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Vesomiy
сообщение 28.5.2013, 9:57
Сообщение #4


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 158
Регистрация: 15.2.2012
Из: Днепр
Украина
Благодарности: 2633 раз(а)


Цитата(AYakushkin @ 28.5.2013, 10:47) *
Єх,. терморегулятор бы сварганить.... а то покупать жаба жавит.. sad.gif

что за терморегулятор blush.gif


--------------------
Caridina cf babaulti Rainbow - aquarimmistika@gmail.com
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 28.5.2013, 10:02
Сообщение #5


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Ну такую штуку с датчиком, что бы сама включала и отключала куллера при определенной температуре в акве.

Вот типа как тут: Кременчуг, Украина ПРОДАМ cистема вентиляторов для охлаждения с терморегулятором


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Vesomiy
сообщение 28.5.2013, 10:09
Сообщение #6


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 158
Регистрация: 15.2.2012
Из: Днепр
Украина
Благодарности: 2633 раз(а)


Цитата(AYakushkin @ 28.5.2013, 10:54) *
БП от польской антенны с регулировкой
а такой БП на один кулер можно? ни че не будет?


--------------------
Caridina cf babaulti Rainbow - aquarimmistika@gmail.com
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 28.5.2013, 10:12
Сообщение #7


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Я думаю что можно.


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
siroga
сообщение 28.5.2013, 10:16
Сообщение #8


Новенький на форуме
*
Группа: Пользователи
Сообщений: 21
Регистрация: 22.9.2012
Из: Хмельницкий
Украина
Благодарности: 33 раз(а)


Цитата(AYakushkin @ 28.5.2013, 10:31) *
Куллера будут соеденены паралельно и запитаны от БП от польской антенны с регулировкой.


тот БП только на 250мА этого мало для 2 кулеров, они работают но слабо.
Себе брал такой БП на 10Вт он тоже с регулятором, но нужно прятать от детей или делать корпус


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Vesomiy
сообщение 28.5.2013, 10:24
Сообщение #9


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 158
Регистрация: 15.2.2012
Из: Днепр
Украина
Благодарности: 2633 раз(а)


Цитата(siroga @ 28.5.2013, 11:08) *
Цитата(AYakushkin @ 28.5.2013, 10:31) *
Куллера будут соеденены паралельно и запитаны от БП от польской антенны с регулировкой.


тот БП только на 250мА этого мало для 2 кулеров, они работают но слабо.
Себе брал такой БП на 10Вт он тоже с регулятором, но нужно прятать от детей или делать корпус

а если кулер из системника ПК, он уже в корпусе :-), только разобраться какие проводки именно от кулера ...

Сообщение отредактировал Vesomiy - 28.5.2013, 10:24


--------------------
Caridina cf babaulti Rainbow - aquarimmistika@gmail.com
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Pepan
сообщение 28.5.2013, 12:02
Сообщение #10


Активный аквариумист
***
Группа: Журналисты
Сообщений: 406
Регистрация: 23.11.2009
Из: Днепр
Украина Украина
Благодарности: 667 раз(а)


Цитата(siroga @ 28.5.2013, 11:08) *
тот БП только на 250мА этого мало для 2 кулеров, они работают но слабо.
Себе брал такой БП на 10Вт он тоже с регулятором, но нужно прятать от детей или делать корпус


Смотря какие кулеры , есть семидесятки с потреблением от 90 мА, а вообще да маловато будет средний кулер потребляет от 160 мА.

Цитата(Vesomiy @ 28.5.2013, 11:16) *
а если кулер из системника ПК, он уже в корпусе :-), только разобраться какие проводки именно от кулера ...


Я так понял речь идёт о блоке питания от ПК, а не кулере:) Кулер питается от 12в Это в блоке питания желтые провода, но что бы запустить блок питания без материнки надо закоротить два провода на разъеме который идёт на материнку обычно это зелёный провод и на любую землю ( провод черного цвета)


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
user
сообщение 28.5.2013, 13:06
Сообщение #11


Активный аквариумист
***
Группа: Партнёры
Сообщений: 293
Регистрация: 23.4.2012
Из: Сочи
Франция Россия
Благодарности: 281 раз(а)


Кулер питается от 12в Это в блоке питания желтые провода,
Так карлсон на макс. скорости будет работать и громко грохотать.
Лучше их последовательно поставить или параллельно на на 5в линию посадить.
Скорость по ниже будет и шумовое давление по ниже.


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Pepan
сообщение 28.5.2013, 14:21
Сообщение #12


Активный аквариумист
***
Группа: Журналисты
Сообщений: 406
Регистрация: 23.11.2009
Из: Днепр
Украина Украина
Благодарности: 667 раз(а)


Цитата(user @ 28.5.2013, 13:58) *
Так карлсон на макс. скорости будет работать и громко грохотать.


Смотря какие если на подшипниках скольжения, то они тихие и не шумят.
На 5В некоторые экземпляры могут не запускаться, могу дать простую схему регулятора частоты вращения кулера на трёх деталях.


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 28.5.2013, 14:23
Сообщение #13


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Конечно давайте схему!

Сообщение отредактировал AYakushkin - 28.5.2013, 14:33


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Vesomiy
сообщение 28.5.2013, 14:56
Сообщение #14


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 158
Регистрация: 15.2.2012
Из: Днепр
Украина
Благодарности: 2633 раз(а)


Цитата(Pepan @ 28.5.2013, 12:54) *
Я так понял речь идёт о блоке питания от ПК, а не кулере:) Кулер питается от 12в Это в блоке питания желтые провода, но что бы запустить блок питания без материнки надо закоротить два провода на разъеме который идёт на материнку обычно это зелёный провод и на любую землю ( провод черного цвета)

вот тут бы в картинках .. для чайника ... а то идея пришла а посмотрел сколько там проводов ... какой из них в материнку ... это что ле комп разбирать прийдется :-) что бы посмотреть ...


--------------------
Caridina cf babaulti Rainbow - aquarimmistika@gmail.com
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
romashkiartek
сообщение 28.5.2013, 15:07
Сообщение #15


Свой на Aquafanat.com.ua
****
Группа: Журналисты
Сообщений: 752
Регистрация: 29.5.2010
Из: Запорожье
Украина Украина
Благодарности: 978 раз(а)


у меня 2 кулера на одном БП и норм. 55 чистой воды на 2-3 градуса понижает. крышка в подписи


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
yarishNEW
сообщение 28.5.2013, 16:00
Сообщение #16


Читатель, звать Олег
*****
Группа: Журналисты
Сообщений: 11 992
Регистрация: 11.1.2010
Из: Кременчуг
Украина
Благодарности: 22478 раз(а)


Вот тема со схемами регуляторов для вентиляторов - ОХЛАЖДЕНИЕ аквариума - работа вентиляторов от термодатчика, во второй части - НАГРЕВ аквы через электронный термостат
И ещё одно обсуждение - Как охладить аквас в жару?, сколько нужно вентиляторов на 10, 70, 170, 270, 570 и т.д. литров?


Сообщение отредактировал yarishNEW - 28.5.2013, 16:01


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
guardtroops
сообщение 28.5.2013, 17:08
Сообщение #17


Активный аквариумист
***
Группа: Партнёры
Сообщений: 127
Регистрация: 5.1.2013
Из: Феодосия
Украина Украина
Благодарности: 125 раз(а)


а я такой терморегулятор врезал Использование Китайского универсального терморегулятора


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
литовец
сообщение 28.5.2013, 17:30
Сообщение #18


Дмитрий-свой на Aquafanat.com.ua
*****
Группа: Журналисты
Сообщений: 4 723
Регистрация: 6.6.2009
Из: Клайпеда
Литва
Благодарности: 13403 раз(а)


hi.gif Вот Вам "ничего себе" вариант. Не жутко точен,но при доработках работает не плохо.


--------------------
каждый суслик в поле агроном.


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
bei
сообщение 29.5.2013, 7:33
Сообщение #19


Активный аквариумист
***
Группа: Партнёры
Сообщений: 109
Регистрация: 6.11.2009
Из: Минск
Беларусь Беларусь
Благодарности: 250 раз(а)


Цитата(user @ 28.5.2013, 13:58) *
....На 5В некоторые экземпляры могут не запускаться, могу дать простую схему регулятора частоты вращения кулера на трёх деталях.

Еще проще, подключайте к желтому и красному проводу. Там 12-5= 8вольт. Самое то good.gif

Сообщение отредактировал 364 - 29.5.2013, 14:06
Причина редактирования: оверквотинг


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Kosyan80
сообщение 30.5.2013, 7:07
Сообщение #20


Активный аквариумист
***
Группа: Партнёры
Сообщений: 150
Регистрация: 30.8.2012
Из: Москва
Россия
Благодарности: 118 раз(а)


Хороший кронштейн получился.Его бы сделать немного шире в районе укрепления на стекло,устойчивость повысить:)


--------------------
— Сёма, вы знаете, когда вас нет, о вас такое говорят!

— Я вас умоляю! Передайте им: когда меня нет, они даже могут меня бить!
Мой аквариум или "Низкий старт 200"


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение

2 страниц V   1 2 >
Начать новую темуОтветить в данную тему
Теги
Нет тегов для показа


1 чел. читают эту тему (гостей: 1, скрытых пользователей: 0)
Пользователей: 0

Свернуть

> Похожие темы

  Тема Ответов Автор Просмотров Последнее сообщение
Нет новых сообщений В теме есть приложенияПродам растения для аквариума
Украина, Белая Церква (отправка)
23 grot 5 794 Вчера, 18:40 Посл. сообщение: grot
Нет новых Украина. Киев. Продам лучших в мире санитаров аквариума, креветок неокаридин
Креветки
186 Bahmut 47 438 5.4.2020, 17:40 Посл. сообщение: Bahmut
Нет новых В теме есть приложенияКоряги для вашего аквариума продам Чернигов
писать в тему
187 gigantic_bream 43 059 31.3.2020, 11:59 Посл. сообщение: gigantic_bream
Нет новых В теме есть приложенияПродам. Система охлаждения-нагрева аквариума с ЦИФРОВЫМ терморегулятором. Кременчуг, Украина.
цифровой термометр+терморегулятор+вентиляторы+блок питания (если нужен
129 yarishNEW 36 522 29.3.2020, 10:54 Посл. сообщение: yarishNEW
Нет новых сообщений В теме есть приложенияЗапуск аквариума по фотографии
Nano 30l. (Дневник блондинки)
1 015 Tashka 89 778 22.3.2020, 15:19 Посл. сообщение: Mikkei





Перейти в начало страницы RSS Текстовая версия Сейчас: 9.4.2020, 12:59
