С чего начать собирать систему СО2? Из чего должна состоять такая система? Об этом рассказано в статье.


В свое время, начитавшись про чудо СО2 захотел попробовать. По причине частых командировок и природной лени – СО2 таблетки и брага отпали сразу. Посмотрев на цены готовых наборов и сравнив с деньгами, выделяемыми из семейного бюджета на аквариум – начал искать альтернативы и варианты.
Мечтал найти что-то «готовое», но не дорогое, так как не было времени и желания бегать по рынку\интернет магазинам и искать комплектующие по частям, выяснять их совместимость и состыковывать.
Данная статья предназначается прежде всего тем, кто не понимает, но хочет понять: из чего состоит баллонная система СО2, чем отличаются разные системы, дабы из всего разнообразия выбрать именно то, что необходимо купить именно вам, не переплачивая за бренд или ненужные модули.
Также, эта статья для тех, кто не считает свои руки золотыми и не готов заниматься изготовлением счетчика пузырей из шприцов, СО2 реактора из банки для стирального геля, а хотел бы все купить, подключить и наслаждаться аквариумом.

Я не настаиваю на полностью всех покупных компонентах, а только описываю для чего служат эти заводские компоненты. А заменять их на самодельные - всегда решать только Вам в зависимости от Вашего кошелька, свободного времени, желания к творчеству и любви к дизайну.
Я принципиально останавливаюсь в данной статье только на баллонных системах, дабы объяснить принцип работы и меньше уходить в детали.

Любая баллонная СО2 система имеет одинаковое строение. Многие модули опциональны, некоторые могут быть совмещены, но в итоге структура все-равно одна:

Баллон – источник газа. Зачастую металлическая емкость, в которой находится газ под (большим!) давлением.
Делятся на заправляемые или одноразовые.
Одноразовые баллоны – часто бывают в фирменных системах с интересной ценой. Минус - сами баллоны выбрасываются после расходования газа. Для работы дальше – нужно покупать такой же баллон (без системы) – что дешевле, чем готовая система, но зачастую все равно дорого. Или можно искать варианты переделки оставшейся системы под сменные баллоны. Оценивайте целесообразность покупки, посчитав стоимость обслуживания данной системы. Мое личное мнение - компактные системы с одноразовыми баллонами имеют право на жизнь, например в микро аквариумах.
Заправляемые баллоны – самый интересный вариант с точки зрения долгой работы. Позволяют использовать их повторно.
Разделяются на фирменные и «наши». Как оказалось, отличие весьма существенно для нашей страны. Фирменные баллоны зачастую не хотят заправлять, так как они «нестандартные», у них нет аттестации и т.п. Перед покупкой системы с фирменным баллоном убедитесь, что найдете где его заправить.
«Наши» баллоны сделаны по стандартам нашей страны. Могут быть аттестованы и проверены (газ под давлением… жизнь родных, всегда дороже даже самого красивого аквариума). Проверяются и заправляются на специальных станциях.
Бывают «углекислотные», «кислородные», переделанные огнетушители, кислородные от медицинских систем и др. По сути – они одинаковы. Отличаются размером, формой, массой. Кислородные – имеют бОльшую толщину стенок, так как кислород находится под бОльшим давлением и имеют больший запас прочности.
Как правило, для СО2 баллоны и так сделаны с запасом прочности и при правильной заправке и эксплуатации – ничем не хуже кислородных, при этом существенно легче.
Дальнейшее отличие всех баллонов – это вентиль. По сути – кран с резьбой, который служит для подключения к баллону редуктора. Размер резьбы вентиля важен при выборе редуктора, он не связан с объемом баллона напрямую, но, как правило, используются следующие размеры:
1. Резьба 1\2" или 21.8мм (W21.8x1/14) – используется в углекислотных баллонов 0.5-5 литров. Большинство импортных баллонов используют эту же резьбу (по моему мнению, самые перспективные баллоны).
2. Резьба (12 мм - не уверен) - используется в кислородных баллонах.
3. Резьба 3\4" или 27,8 мм.-стандарт для «больших» баллонов (7 литров и более).
4. Некоторые импортные системы могут иметь свой собственный размер резьбы, дабы привязать покупателя к их оборудованию. В принципе можно поискать переходники между системами.
Резьба одного размера может легко превратиться в другой при помощи специального переходника. Совет – если есть возможность – не пользуйтесь переходниками. Если «уж так вышло» - не пользуйтесь самодельными или водопроводными, а купите специальный для высокого давления.

Редуктор, как правило, - самый дорогой элемент системы. Назначение – уменьшение давления газа до «приемлемых» величин.
Грубо говоря, редукторы делятся на аквариумные и промышленные (для пива, сварки и т.д.). Промышленные имеют возможность весьма примерно управлять потоком газа и требуют дополнительного оборудования, такого как «клапан тонкой настройки». Из положительных черт промышленных редукторов – их ремонтно- пригодность и «брутальность» - зачастую не такие хрупкие.
Промышленные редукторы бывают со всеми тремя типами резьбы.
Аквариумные же редукторы рассчитаны на более точную регулировку и малый объем газа, который проходит через них. Пригодны для подключения к СО2 оборудованию без дополнительных устройств. Как правило, аквариумные редукторы намного более компактные, но дороже, по сравнению с промышленными.
При покупке «нашего» редуктора, решите, что вам от него нужно и сразу старайтесь заказать его со шлангом, краном тонкой настройки и, если нужно, электромагнитным клапаном – дабы продавец все это сразу соединил и прикрепил шланги.
В Аквариумных редукторах присоединение шлангов стандартизировано и их подключение проблемой не будет (при наличии стандартного СО2 шланга).

Электромагнитный клапан, Соленоид или просто ЭМ клапан - позволяет перекрывать подачу газа ночью по таймеру.
Использование очень рекомендуется для разогнанных травников, когда необходимо очень сильно повышать концентрацию СО2 в дневное время, а в ночное время данный поток газа может отравить рыб (нет света = нет фотосинтеза = СО2 газ не используется и просто накапливается в воде). В обычном травнике, где подача СО2 более или менее умеренна – необходимость ЭМ клапана сомнительна.
Автоматического включения\выключения ЭМ клапану нужен электрический таймер. Стандартное оборудование, которое уже давно аквариумисты используют для включения\выключения света в аквариуме. ЭМ клапан можно подключить к тому же таймеру, который вы используете для света и он будет автоматически включать подачу газа при включении света или использовать дополнительный.

Клапан тонкой настройки, кран тонкой настройки, игольчатый кран, игольчатый клапан, needle valve –управляет потоком газа, выходящим из редуктора. Не нужен для аквариумных редукторов (зачастую встроен или конструктивно заменен). Самый простой, но очень ненадежный клапан тонкой настройки – кран для воздуха от компрессора. Наиболее надежны и стабильны – игольчатые клапаны (пример – Camozzi). Из минусов – цена. Игольчатый редуктор не защитит от скачков давления на выходе из редуктора – он просто начнет пропускать больше газа.

Счетчик пузырьков – позволяет контролировать визуально объем газа, подаваемый в аквариум для последующей регулировки при помощи аквариумного редуктора или клапана тонкой настройки. Устройство очень простое и полезное. Через заполненную водой или глицерином емкость пропускается газ. Пузырьки легко сосчитать, визуально оценив кол-во газа, подаваемого в секунду.

Обратный клапан – устройство, позволяющее предотвратить обратный ток воды по СО2 шлангу из аквариума к редуктору. При попадании воды в ЭМ клапан, клапан тонкой настройки или редуктор – они могут выйти из строя.
По той причине, что СО2 газ очень хорошо растворяется в воде, при выключении его потока , вода будет растворять в себе газ «поднимаясь» по шлангу и подбираясь к нашему дорогому оборудованию.
По конструкции бывают пластиковые и стеклянные. Стеклянные немного лучше, с точки зрения надежности, но никогда не бывает лишним «продублировать» имеющийся обратный клапан вторым.

Шланг СО2. Как правило, рекомендуется использовать специальный шланг, предназначенный для СО2.
Стандартный СО2 шланг - внутренний диаметр 4мм, внешний 6мм. Сделан из твердого прозрачного пластика и похож на обычный шланг капельницы. Он более толстый и прочный и в отличие от обычных намного меньше пропускает газ через свои стенки . Не «раздувается» давлением. Не становится более жестким со временем от воздействия СО2.
В принципе, если пользоваться аквариумным редуктором, который на выходе будет делать нормальное давление – можно немного сэкономить и использовать обычный шланг. При использовании «наших» редукторов – стоит проконсультироваться с продавцом редуктора или даже попросить его это все собрать\продать.

Реактор или диффузор. Устройство, которое помогает попасть углекислому газу в воду.
Существует множество разных конструкций и вариантов этих устройств, но вне зависимости от конструкции задача сводится к максимизации времени соприкосновения газа с водой (не дать пузырьку быстро всплыть) и увеличению площади соприкосновения газа с водой (разбить пузырьки в «пыль», перемешать в пластиковом «миксере» и другое).
Из основных конструкций можно выделить:
1. Распылитель (диффузор)
Газ разбивается при помощи специальной керамической пластины на мельчайшие пузыри. При этом часть газа, проходя через поры керамики растворяется в воде, а часть мельчайшей пылью плавает по аквариуму.
В принципе, популярная «веточка рябины»- это тот же самый диффузор, только не керамический, а деревянный.
2. Лестница (Ladder) – пузырьки пускают в путь по длинной, пластиковой лестнице, где они долго поднимаются вверх. Поднимаясь вверх, они постепенно растворяются, уменьшаясь в размерах.
3. Колокол – емкость в аквариуме, типа перевернутого стакана в который подается газ. Соприкасаясь с водой в нижней своей части, газ постепенно растворяется в воде. Обычно ставят возле помпы\выхода из внешнего фильтра, чтобы создать постоянный поток воды под колоколом, дабы ускорить растворение.
4. Реактор – развитие идеи колокола. Газ и вода подают в колокол, где постоянно перемешиваются. Иногда реактор совмещают с выходом из внешнего фильтра или помпой для создания потока воды.

Дропчекер (капельный длительный тест) содержания СО2 в воде.
Не относящийся напрямую к оборудованию для подачи, но весьма важный с точки зрения контроля количества газа.
Состоит из двух составных частей - емкости (стеклянной или пластиковой) и химии (специальный химический раствор, меняющим цвет в зависимости от кол-ва растворенного в воде СО2).

Примеры возможного оборудования:

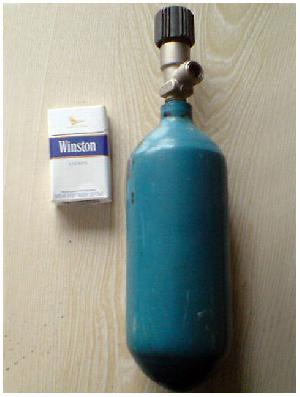

1. Баллон. С баллоном тут более или менее проще - цилиндрический сосуд с краном.





























2. Редукторы.Разнообразие редукторов - огромно.






















Выход к шлангу 8мм теоретически может быть заменен на какой-то другой. К этому выходу можно подключить шланг или другое оборудование.
Использовать данное устройство в аквариуме без доработки доп модулями (как минимум краном тонкой настройки) не получится.
"Простые" аквариумные редукторы - все они позволяют дозировать газ, без возможности перекрывать на ночь. На выходе - стандартное соединение, к которому можно подключить стандартный аквариумный силиконовый шланг (хотя рекомендуется использовать СО2 шланг) с со счетчиком пузырей и реактором и уже использовать в аквариуме.

























В него добавлен ЭМ клапан, кран тонкой настройки. Данное устройство может заменить специализированный аквариумный редуктор

Обсуждение на форуме " Состав баллонной СО2 системы. Информация для начинающих СО2-водов"

Автор под ником lsandry
Подготовила и разместила Наталья Дзюба.
