Крышка из ПВХ на банку 140л. Опции

[barchawad]

Доброго времени суток всем форумчанам!
Я здесь уже довольно давно, но выкладывать что-то свое из самоделок руки не доходили. Но сейчас появился повод, не воспользоваться которым было бы страшным и непростительным грехом.  Товарищ заказал себе новую баночку под выращивание растючки, и естественно понадобилась помощь с производством крышки, которая соответствовала-бы его высоким требованиям. Под рукой оказался оставшийся бесхозным кусок ПВХ пластика толщиной 2,5 мм., который и был взят за основу нижеописанного девайса.
[att
achment=227745:IMAG0828.jpg] [attachme
nt=227748:IMAG0843.jpg]

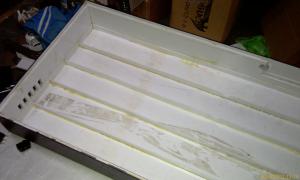

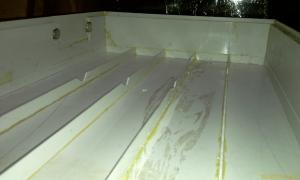

Изначально были вырезаны верх и бока, из которых в первую очередь был склеен основной каркас крышки, служащий одновременно и несущей рамой для всей начинки. По задумке было предусмотрено фальш-дно, в чреве которого в дальнейшем будут размещены провода и обратные части гидропатронов. Для этого на основную деталь вклеились ребра жесткости высотой 10 мм. А кроме всего прочего таким образом добавляется еще одна лампа, разместить которую при горизонтальной установке патронов никак не получалось. Изначально были мысли поместить туда и балласты, но тогда пришлось бы существенно увеличивать толщину самого изделия, чего тоже не слишком сильно хотелось. Поэтому конечный вариант был пересмотрен, о чем попробую описать ниже.
В общем такое решение позволило разместить все рационально и компактно.
[att
achment=227753:IMAG0852.jpg]
Так как скопление конденсата под практически герметичной крышкой неизбежно, то была взята отработанная схеме проклейки стенок крышки из нескольких слоев пластика: первый (наружный)- это собственно лицевая стенка, потом три более узких полосы (толщина склеенных полос должна перекрывать толщину стекла самого акваса), и последняя полоса с 5-мм выступающим бортиком, по которому скапливаемая влага стекает внутрь банки, а не на наружную сторону стекла, вызывая малоэстетичные натеки, полосы и разводы на стекле.
Таким образом выполнены все четыре стенки.

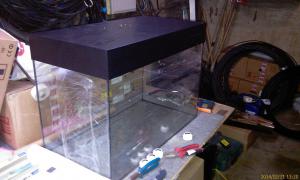

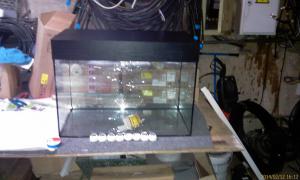

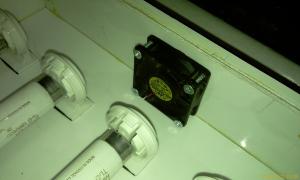

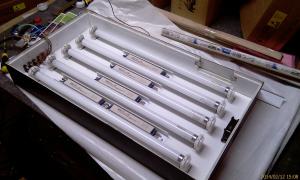

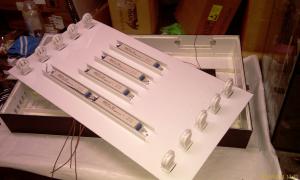

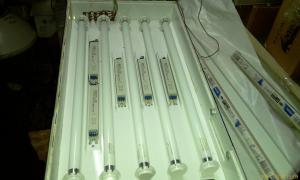

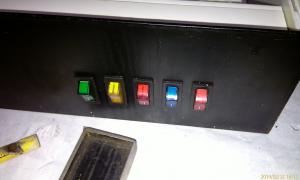

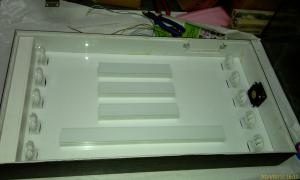

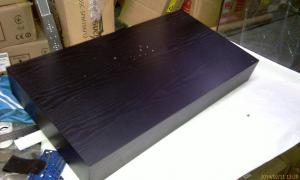

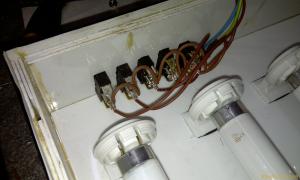

Следующим этапом стала сама панель фальш-дна, на которую установлены сами патроны и куски кабель-каналов для размещения балластов. Собственно сами балласты размещены между лампами, чем сэкономлено место. После того, как все было закреплено и расключено, панель фальш-дна была закреплена в основной корпус. Последним штрихом стали установка кулера, выключателей и обклейка конструкции очень нарядной самоклейкой из рода Oracal красивого темно-черного цвета . Технологические мелочи типа порезки и поклейки опускаю, думаю, что с этим процессом каждый разбирается по-своему. Немного настойчивости и старательности чаще всего творят чудеса. По такому методу склейки у меня благополучно работают три крышки дома и около двух десятков, сделанных на заказ, причем делал и на 80 литров, и на 350 (на свой домашний).

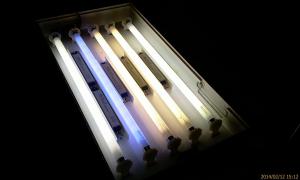

Лампы: были выбраны 2 штуки Philips Master 830, 2 Philips Master 840 и одна Sylvania Aquastar. Все 18-ваттки. Клей использовал 88… Дешево и сердито. 

Эскизы прикрепленных изображений



[rjhytkbec]

Хорошая крышка дешово и сердито

[Ген-надий]

Я брал ЭПРа на 2 лампы VT 465 2х18W,А ПВХ заказал на 8 мм в пятницу сына с Харькова привезет на аквас 100х55 вышло 274 грн

[STP]

Крышка сделана хорошо, но, как на мой взгляд, в этой крышке по бокам будут не досветы, можно было поставить в шахматном порядке, а в остальном good

[barchawad]

Согласен насчет боков, но за счет высоты банки и количества ватт на литр думаю все должно срастись. На крайний случай можно будет пустить светодиодную ленту по свободному месту. запустится аквас - тогда и видно будет. Спасибо за дельное замечание.

Думал про ЭПРА вначале, но все же почему-то остановился на балластах. Смету точно не подсчитывал, но основную сумму сьели сами лампы...

Сообщение отредактировал barchawad - 12.2.2014, 23:14

[barchawad]

Хорошая крышка дешово и сердито

Спасибо, вроде получилось неплохо. Мелкие огрехи есть, конечно, ну куда же без них...

[Cергеевич]

моя аква с крышкой

[barchawad]

Это хорошо, что с крышкой. Просто штатная чаще всего не соответствует нужным параметрам света, потому и приходится ваять самому. А еще размер банки может быть не стандартным, поэтому заводская не станет при всем желании...

[Владимир Орис]

Почему Вы не хочете высокую крышку. Я, например, крышки делаю высотой 25 см и более. В таком случае под лампами есть место для листьев высоких эхинодорусов, а бортики крышки закрывают всё стекло до воды и не видно пятен от высохших капель воды.
Крышки делаю тоже из ПВХ, только из вагонки декоративных цветов(под дерево).
Если Вагонка изнутри белая оставляю как есть. Если других цветов, то обклеиваю пищевой фольгой.
Светильники использую лёгкие, пластиковые, с электронным балластом,; он не деренчит и не ржавеет. А для гидроизоляции все электронные схемы и детали внутри светильника покрываю прозрачным силиконом.
Светильники креплю не жёстко, а на петлях из мебельных ручек так, чтобы они свободно передвигались по двум стандартным алюминиевым профилям.

[barchawad]

Честно говоря даже и не задумывался о том, что бы увеличивать высоту. Низкая крышка смотрится как то более изящно, что-ли. А по поводу начинки, то я тоже использую электронные балласты... Разница только в том, что лампы у меня открыты, а вопросы гидроизоляции решаются гидропатронами. Смена ламп занимает всего пару-тройку минут. По-поводу расположения балластов именно на этой крышке, то здесь я первый раз использовал кабельные каналы. Обычно я выклеиваю специальный бокс четко под их размеры, который после окончания монтажа закручивается крышкой с уплотнителем. Просто у меня аквахозяйство не маленькое, и я уже тоже выработал свою методику. Относительно того, что многие растения любят вылезать из воды, то во-первых их из-за крышки всеравно не видно, а во-вторых они так или иначе высыхают, находясь ближе к лампам. Поэтому я по-возможности стараюсь не допускать их "вылезания " над водой. Но Ваша идея интересна, я над ней поработаю, так как крышки делаю довольно регулярно. Отдельное спасибо за конструктивную критику и идею.

[Владимир Орис]

Пожалуйста. Я, со своей стороны, постараюсь в ближайшие дни сбросить на форум фото своих крышек.

[barchawad]

Буду ждать с нетерпением.

[Cергеевич]

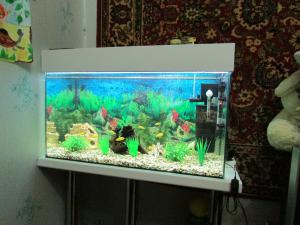

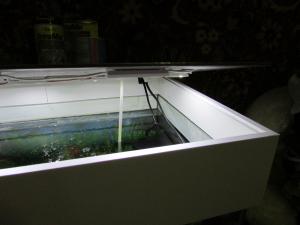

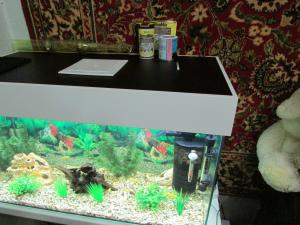

мой аквас с самодельной крышкой крышка сделана из вспененого пвх и верх из композита 3мм пвх 10 освещение диодное

Эскизы прикрепленных изображений



[wolf2000]

освещение диодное

красиво, однако за диоды не боитесь? Как дышит аква? Смотрю на открытой куча капель воды.
Мой первый аквариум 33 л
это моя вариант, скоро год в работе

Сообщение отредактировал wolf2000 - 21.2.2014, 20:46

[Cергеевич]

дышит нормально подача воздуха от фильтра турбо диоды могут гореть под водой влагозащитные че за них бояться

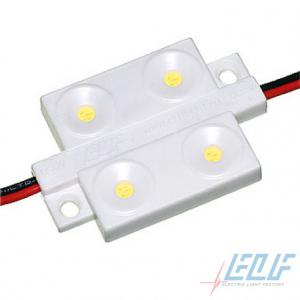

я не ленту использую а диодные модули друг принес он в рекламном агенстве работает и пластик и все что надо все оттуда бесплатно

[wolf2000]

че за них бояться

тут смотри на ошибках учатся. я первую свою ленту влагозащитную тоже выкинул .
Ссылка на мою тему, посмотри начало акваса и какие диоды и как все сразу было по свету. Сейчас мест для испарения воды нормально

Сообщение отредактировал wolf2000 - 21.2.2014, 21:40

[wolf2000]

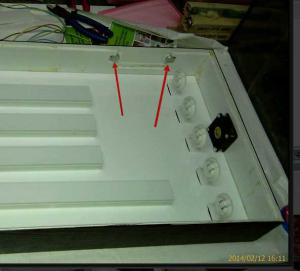

Таким образом выполнены все четыре стенки.

хотел ради интереса узнать что это?

Эскизы прикрепленных изображений



[Cергеевич]

яж говорю все есть для испарения и т.д а лента и модули совсем разные вещи типо этого лента была выкинул

Эскизы прикрепленных изображений



[Cергеевич]

эт не моя крышка что это я незнаю

[barchawad]

Таким образом выполнены все четыре стенки.

хотел ради интереса узнать что это?

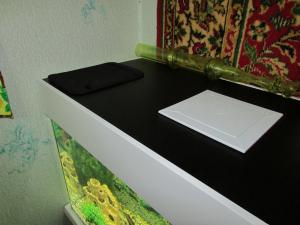

Это открывающаяся крышечка для кормления, которую держат на своем месте пара магнитиков. Так как основным было именно количество ламп и учитывая , что в крышке двойное фальшдно, то кормежное отверстие пришлось сделать спереди, там, где оно технологически получалось. Что бы крышечка не отваливалась от малейшей вибрации, применил миниатюрные магнитики.

освещение диодное

А что насчет спектра? Ведь светодиоды практически не дают красной и синей составляющей спектра, просто яркий свет... У меня просто лежит пару десятков почти таких-же LED-модулей, но никак не рискну их применить. Пересветить можно легко, а потом бороться с низшими намного геморойнее. Как у Вас с этим обстоят дела? И как вы высчитывали необходимое количество света?



Сообщение отредактировал barchawad - 26.2.2014, 22:38
