Светильник из ПВХ с таймером, своими руками., для аквариума на 60см. Опции

[MoZZart]

Добрый всем вечер!
Хочу поделиться со всеми, как я сделал светильник для аквариума на 60см.
Кто читал маю тему про Крышка из ПВХ своими руками. тот знает что я ушел от Т8 ламп на диоды, но после всех этих переделок у меня осталось много всякого барахла, что меня натолкнуло сделать себе что нибудь, не выкидывать-же все это добро, продавать тоже смысла не было.
И так начнем.
Взял ПВХ-4мм на весь светильник ушло около 0,5м² стоимость ПВХ не скажу мне его подарили, для склеивания ПВХ использовал такой клей у нас городе стоит 32гр. 200 грамм.
Размер светильника исходил из размера ЛЛ-Т8 которые имеют размер с патронами 61см.
патроны использовал самые обычные, особо не вижу смысла в влагозащищенных,во первых дорого, во вторых конденсата там быть не должно.

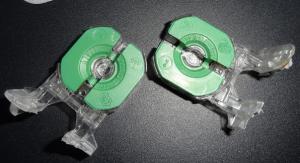

вот такие патроны

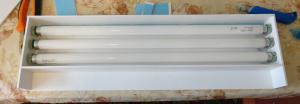

из ПВХ склеил вот такую коробочку и примерил ЛЛ с патронами общая длина и ширина получилась 62см*18,5см.

для лучшего отражения света сделал углы закругленные.

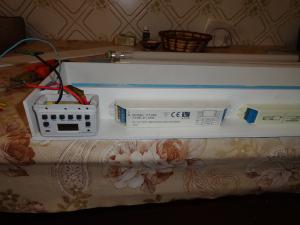

примерил эл. оборудование.

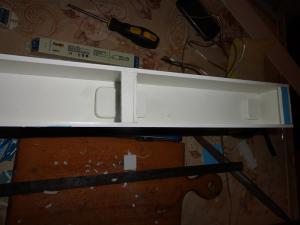

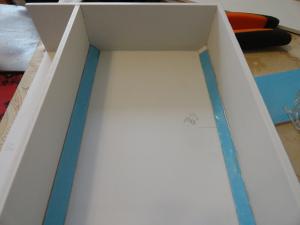

под них сделал три отсека.

чтоб самарезы не вылезли стой стороны и для лучшего охлаждения ЭПРА сделал такие накладки.

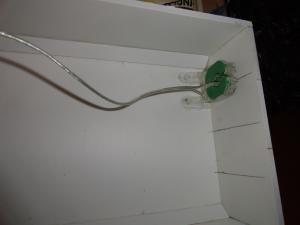

патроны клеил на тот-же клей что и ПВХ.

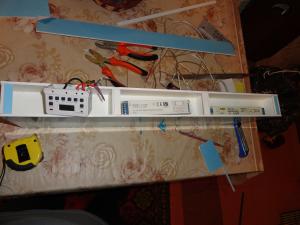

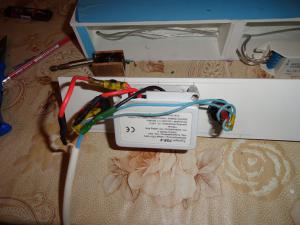

далее спаял все эл. оборудование.

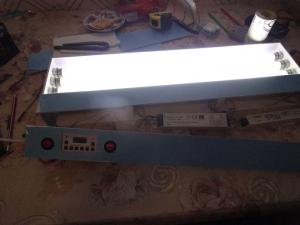

предварительная проверка, одну ЛЛ включаю вручную, таймер включает остальные две ЛЛ.

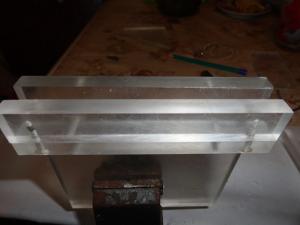

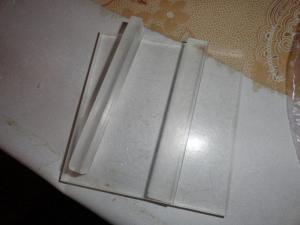

из оргстекла вырезал такие заготовки.

из них буду делать ножки для светильника, скрепил заготовки самарезами, предварительно просверлил под них.

в оргстекле выбрал четверть.

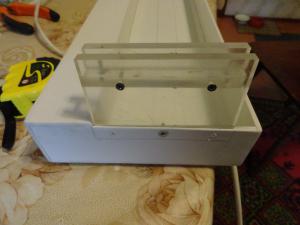

закрепил тремя самарезами

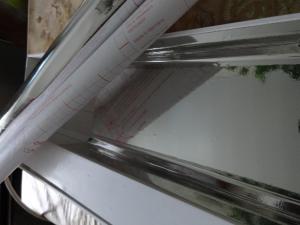

наклеил зеркалку.

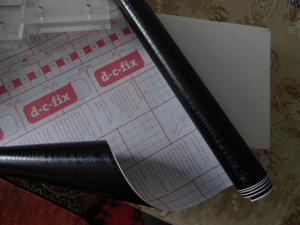

и такую самоклейку.

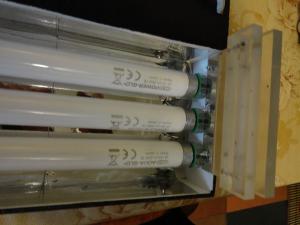

использовал такие лампы.

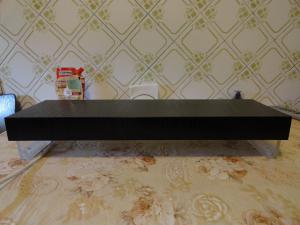

вот что получилось.

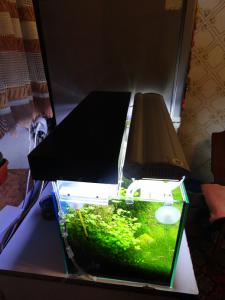

вид на аквариуме.

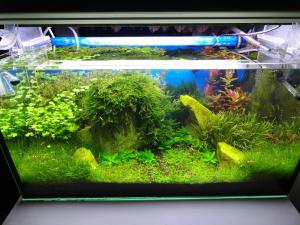

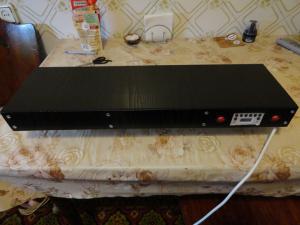

общий вид.

Жду ваших комментариев.

[cuca1250]

Отлично всё получилось

[zyarik]

Очень интересно было бы прочитать про резку и обработку оргстекла.

[MoZZart]

Очень интересно было бы прочитать про резку и обработку оргстекла.

оргстекло резал таким станком с подачей воды, очень удобно.

[aleks4]

Серега,когда ты все успеваешь делать? По поводу оргстекла -дал бы я тебе бы на лазере вырезал за 6 сек.и потом бы поклеил,клеем наподобии как для ПВХ только для акрила.

[Almaz1188]

Хорошая получился светильник, тем более что всё было в наличии и пластик в подарок, получается, что затрат НОЛЬ! (клей конечно же не в счет
Одно только я бы сделал дополнение: Перед светильника сделал бы задом, в котором просверлил бы отверстия для вентиляции, понимаю, что светильник, что перегрева нет, но и не лишние бы были отверстия... А задняя бы стенка была бы передней с таймером, кнопки включения бы сделал сбоку...
Но каждому своё! В любом случае исполнение отличное! Молодец!

[AlexeyP]

А какой использовался таймер и какие его преймущества ?

[MoZZart]

А какой использовался таймер и какие его преймущества ?

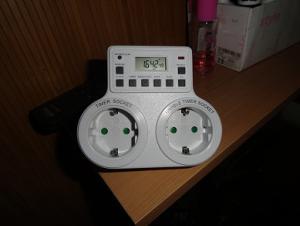

таймер

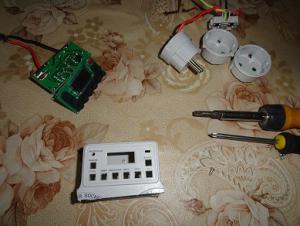

только я его немного переделал, то есть обрезал розетки чтоб не был таким большим

преимущество не надо включать и выключать лампы в ручную, этим занимается таймер .

[romashkiartek]

[Kuanidzik]

Ну тут просто надо снять шляпу !! Круть !

[VKabanov]

1) Где и почем таймер брали?
2) Таймер с батарейкой или с питанием от сети?

[Serij0109]

MoZZart, у вас золотые руки. Снимаю шляпу.

[MoZZart]

1) Где и почем таймер брали?
2) Таймер с батарейкой или с питанием от сети?

1)таймер брал в эпицентре цену точно не помню около 80гр.
2)таймер с батарейкой.
у меня 5 таких таймеров все работают

[VKabanov]

Таймер двухканальный? (Можно настроить включение розеток в разное время?)

[yarishNEW]

Нет - таймер одноканальный. Одна розетка идет через таймер, а другая напрямую подаёт напряжение - типа "тройник". На нём написано - хотя на фото надписей невидно.

Сообщение отредактировал yarishNEW - 18.10.2013, 9:13

[MoZZart]

Таймер двухканальный? (Можно настроить включение розеток в разное время?)

yarishNEW ответил за меня все верно,только один канал можно настроить.
