Всем доброго времени суток!

Много я перечитал тем о освещении аквариумов и люмлампами и экономками и ледами.
У самого первый аквариум на 112 литров пережил практически все, и люмлампы и экономки.
После этого много чего изменилось, появились два нано, и вот стало непонятно, чем светить... фирменные акваель и денерли дороги, да и не достаточно их. А лепить по два неохота. Можно обойтись экономками, но тогда нужно лепить крышку, а я хотел открытости.

Вот и пришла идея ЛЕД.
Но все не то, фирменные очень дороги и не совсем понятно из чего они, китай вообще стремно брать... решил делать сам.

Начитался я много всего и про Крии светодиоды и про ледленты. и остановил свой выбор на Cree.
Светодиоды уже заказаны, драйвер тоже, вот из этой темы: Харьков.Продам светодиоды Cree , а пока пришло время начать подготовительные работы!

Вся работа, то есть светильник будет тестироваться на конкурсной работе "Small World" - маленький мир.... что нас ждет в маленьком мире? ....

Содержание:

1. Крепеж
2. Немного теории
3. Охлаждение и готовый внешний вид
4. Ночная подсветка
5. Коммутация охлаждения и ночной подсветки
6. Главные компоненты!
7. Паяем звезду!
8. Запуск!
9. Тест драйв и первые впечатления!
10. Первый готовый экземпляр

P.S. В поисках идеального спектра...

Результат:


Сравнение:
До (2 х ЛЛ 9Вт): После (3 х Cree XT-E):

Состояние аквы под этим светом:

2.11.2012


12.11.2012


18.11.2012


01.12.2012


09.12.2012


23.12.2012


07.04.2013


27.06.2013


20.07.2013


01.10.2013


04.12.2013


15.01.2014


20.04.2014


Сообщение отредактировал AYakushkin - 23.4.2014, 10:48

[shurafrog]

абсолютно поддерживаю! Кри рулят! под ними даже куба пузыряет без СО2!
ждем фото скорее!

[AYakushkin]

Фото сделаю обязательно!

Просто там сейчас бардак, куча чериков, десяток тетра аманда и пяток неонов....

[bogomol]

загарелся повторить вашу лед систему освещения, с диодами определился Светодиоды Cool White XTEAWT-00-0000-000000G53 - 4 шт. и White(3000K)(Тёплый белый) XTEAWT-00-0000-00000LBE7 - 2 шт подскажите какой лучше драйвер и блок питания, делать буду на банку длина 40 ширина 20 высота 30 поэтому предполагаю два радиатора с звездочками и тремя светодиодами на каждом радиаторе или алюминиевый профиль на всю длину и на него звездочки цепануть или все же лучьше радиаторы к профиль соединить, (может вы что подскажите исходя из своего опыта, хочеться избежать тех граблей на которые вы наступили)

Сообщение отредактировал bogomol - 17.2.2013, 20:10

[AYakushkin]

Да все очень просто!

Вот в этой теме: Харьков.Продам светодиоды Cree, есть перечень всего необходимого..

А так на шесть диодов, вам подойдет и точно такой же драйвер. как у меня - LPCH-18-700, он самы дешевый и потянет 6ть диодов, ток 700 мА, на входе уже 220, отдельно БП не нужен.
А сборки у меня вот такие: Cool WhiteXT-E, Cool White XT-E, Warm White XT-E


Конечно, если есть возможность, то лучше на профиль по одному диоду в шахматном порядке, так лучше будет освещенность всего аквариума.

[AYakushkin]

Вчера понял в который раз, что нужно диммировать свет... после выключения света по таймеру, снова выпрыгнуло два неона, заметил только спустя час... Из 10ти неонов осталось только три..
Но вот вопрос, как его диммировать в автоматическом режиме?

Неужто без контроллера никак?


Все темы с андурио и прочими на базе микроконтроллеров уже перечитал.... дорого однако...

Буду все очень признателен за свои размышления и технические наработки!

[void]

Неужто без контроллера никак?

неа... вам нужно подавать ШИМ с изменяющейся скважностью... Точнее оно конечно можно придумать ШИМ генератор и сверху какую-нить аналоговую схемку управления скважностью, но думаю будет дороже и сложнее. Если не хотите контроллер - можно крутилку сделать... Много драйверов управляются напряжением и есть куча схем как это реализовать. Не забывайте, что все 220В драйвера димируются до 10% и потом просто вырубаются, а 10% это очень много, для понимания - при 8ми битном шим(256 значений) на переход от 1/256 на 2/256 ширины выглядит очень сильным скачком света, эти скачки перестают виднется на переходах ближе к 30/256 и выше. А это переходы на меньше чем полпроцента - 10% и 20% я думаю будут очень слабо заметны.

Все темы с андурио и прочими на базе микроконтроллеров уже перечитал.... дорого однако...

а что именно дорого? в принципе, если есть время - вместо арду можно взять просто мегу или какой-нить пик. На 3 диода вам хватит почти любого 12В блока питания(покопайтесь дома), в крайнем случае гривен за 40 можно найти. HDD-1000 в 60 грн станет.

[bibigon]

Можно попробовать добавить ночник, который будет светить всегда, при этом ночью имитируя лунный свет, либо так же выключаться по таймеру.

Ночник просто сделать из любого мелкого светодиода и не нужной зарядки от мобильного, или любого другого простейшего блока питания.

Светодиод необходимо подключить к блоку питания через токоограничивающий резистор. 10-15мА тока будет вполне достаточно.

Хотя конечно скачок света все еще будет присутствовать.

[AYakushkin]

Вчера собрал еще один светильник по такому же принципу, только без ночной подсветки и активного охлаждения, радиатор взял чуть побольше.
Ну что сказать, за час работы радиотар был хорошо теплый, но не гаряий.... причем весь. Даже и не знаю что делать, мостить вентилятор или нет....

Аква конечно засияла!
Использоваться будет вот в этом аквариуме: Iwagumi vs ryoboku 2013. Команда Iwagumi. Проект "Amida sanzon 阿弥陀三尊"

Фотки будут завтра, забыл дома фотик....

Сообщение отредактировал AYakushkin - 22.2.2013, 9:21

[AYakushkin]

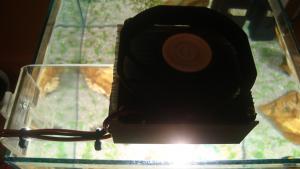

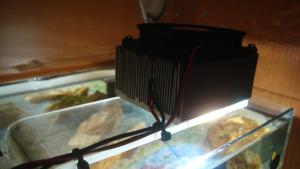

А вот и второй вариант светильника:



Все точно так же, как и в предидущем.
Вентилятор все таки поставил Не такая это и большая сложность, а надежнее в разы и долговечнее будет.

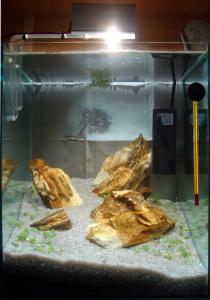

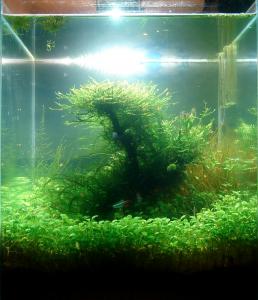

Аквариум сияет :

[markusikul]

Ого радиатор, таким можно 100 ват рассеивать:)

[AYakushkin]

Недавно кто то справшивал как там поживает аквариум.
А поживает он в бардаке полном выполняя функции общежития. Выглядит он вот так:



А вот состояние глоссы:

[markusikul]

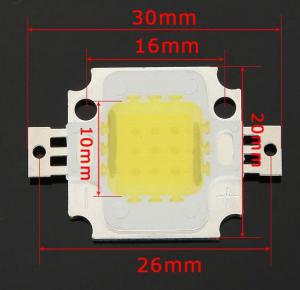

AYakushkin, стесняюсь спросить, будет ли Вам интересе такой LED chip.




- LED Emitter: 10W
- Emitted Color : Pure White (6000-6200K)
- DC Forward Voltage (VF) : 9-12V
- DC Forward Currect (IF) : 900 mA
- Luminous Intensity: 700-800LM
- Beam Angle: 180 degrees
- LifeSpan Time : > 50,000 hours

Белый 50грн
RGB 70грн

[AYakushkin]

Это в котором 9т одноватных кристала?
Наверное нет, мне кажеться он уступает Cree по спектру.. да и я пока запасся уже Cree для своих нано.

Спасибо за предложение!

[LED]

AYakushkin

Не много не в тему: камни стоят не удачно, как солдатики, верхние строго по вертикальной линии над нижними. Бросается в глаза неестественная симметрия.

Если заклеить торец светильника тонкой светонепроницаемой ленточкой (чтобы не сбивать фотоаппарат с толку ярким пятном светодиодов), фотки будут получаться лучше.

Сообщение отредактировал LED - 25.2.2013, 16:15

[bogomol]

пост 129 второй вариант led светильника можно узнать какие светодиоды поставили, такие же как в первоначальном варианте или другие

[AYakushkin]

Сборка CREE - Cool White XT-E, Cool White XT-E, Warm White XT-E, а вот какие именно я не знаю, но могу уточнить у продавца...

[Pastuh1234]

Давно не заглядывал, спасибо автору за тему и опыт!
Отвечу на вопрос по бинам светодиодов.

1.COOL White XTEAWT-00-0000-000000FE1
2.COOL White XTEAWT-00-0000-000000FE1
3.White XTEAWT-00-0000-00000BEE7

[AYakushkin]

Сейчас собираю третий светильник для нанобиотопа и попутно пристреливаюсь к контроллеру.. уж больно рассвет-закат хочется... да и куча таймеров, проводов надоела уже..

[yarishNEW]

Вентилятор все таки поставил

Вентилятор нужно обязательно ставить т.к. подобные радиаторы предназначены именно для принудительного продува воздуха через них. Если на радиаторе щели или отверстия менее 5мм то естественная конвекция (т.е. прохождение воздуха или охлаждающего газа\жидкости) не происходит. Это касательно любых радиаторов в т.ч. и отопительных.

[AYakushkin]

Согласен полностью. Такие радиаторы продувать нужно.
А если использовать пассивное охлаждение, тогда нужен другой радиатор.
