Светодиоды\LED в аквариуме-травнике, как подобрать? какие лучше? где брать? Опции

[H20]

А смысл в разноцветных светодиодах?

В спектре холодных белых синий пик ярко выражен и отлично вписывается в синий пик кривой поглощения хлорофила. Красный пик выражен чувствительности хлолрофила не совпадает, но присутствует.
К тому же нужен глубокий красный - 660..680нм, а не обычный 620 (который хорошо представлен в спектре белого).

Мой вам совет - захотите плотного коврика из кубы - увеличивайте количество СД в полтора раза. Это же китай, эффективностью не блещут.
У меня куба растет под 8.5Вт на 19л, но у меня стоят светодиоды Cree XP-E, эффективность которых в два раза выше употребленных вами.

И не стоит задирать светодиоды так высоко - много же света уходит за пределы аквариума. 4-5 см - и весь поток уйдет в воду и никуда больше.

Сообщение отредактировал 364 - 13.2.2012, 11:17

Причина редактирования: разделение тем

[muzzle]

Я тоже считаю, что доставки из-за бугра для единичных заказов дело дорогое и хлопотное. Нужен кто то кто занимается этим. А так дешевле купить у нас, на месте.
yarishNEW, а вы где диоды берете то?? Я такие же брал в начале зимы по 15-18 грн, точно не помню. За 30 грн можно СREE взять.
По качеству свечения между китайскими и CREE не скажу точно, а вот по качеству на "ощупь", Китай отдыхает.
CREE на много качественней сделаны

[H20]

Я делаю светильники. Перебрал много разных СД, в том числе и китайских. И на первый вопрос почему я покупаю там, а не тут, я приведу вам железный аргумент:
- там это стоит 0.99$, а здесь это стоит, как кое-кто упомянул выше, 18грв = 2.1$ (это про китайские СД) 1W

С фирменной продукцией (Cree, Luxeon) ситуация обстоит еще хуже. Цена может быть выше в несколько раз.

Второй аргумент почему там, а не здесь:
- имел однажды дело с российской конторой, которая ставит СД Cree на звезды в России на своем оборудовании - половину заказанного пришлось вернуть, потому как на некоторых звездах СД был припаян криво. От американских\австралийских магазинов ни разу не получал бракованной продукции.

Третий аргумент:
- дело в том, что технологии, по которым "штампуются" китайские СД не позволяют получить светодиод с эффективностью излучения света выше чем у люминисцентной лампы и продолжительным сроком службы. То есть делать светодиодные светильники на китайских СД нет никакого смысла - нет выйгрыша по энергопотреблению, ни по сроку службы
- фирменные светодиоды имеют эффективность в 2-3 выше китайских, то есть их применение действительно позволяет уменьшить энергопотребление светильника в двое, при сохранении того же светового потока

Из всего выше перечисленного - китайские СД это не качественно, но быстро. Фирменные СД это не дорого, потому как один фирменный заменяет 2-3 китайца, и в итоге цена получается одна и та же, однако потребляемая энергия уменьшается в разы.


turbik78 какое отношение имеют 35евро, к американскому магазину rapidled.com?

Сообщение отредактировал H20 - 14.2.2012, 12:57

[turbik78]

turbik78 какое отношение имеют 35евро, к американскому магазину rapidled.com?

ну раз американский, то по доставке не в курсе
этих -лед развелось немеренно, в каком-то 35 евро
...
я покупаю по 5-10ледов, мне больше подходит е-бэй и деалэкстрим - цены на леды чуть выше, но шиппинг 0-1.7-2.5 у.ё.

[zubo4istka]

2 H20: Мне понятны ваши аргументы, и я не пытаюсь их забороть с точки зрения человека, делающего светильники, все четко и ясно. С моей же позиции потребителя все выглядит не так кучеряво: хочешь cree - покупай сама в Антарктиде

Сообщение отредактировал zubo4istka - 14.2.2012, 18:06

[ronin]

интересное дело...вот просто интересно ...для нано понятное дело выгодно светодиодное освещение...а вот аквас литров на 200? я так понимаю что МГ там рулит до сих пор

[литовец]

ronin тяжело решится на столь дарогостоющий эксперимент.

[H20]

Господа, вот вам фото - аквариуму (140л) чуть больше 8 месяцев - 6 последних из них он провел под 65Вт светодиодного света Cree.



Как вы можете прекрасно видеть 65Вт (на 140л) хватает для прекрасного роста хемиантуса кубы даже не на фирменном питательном грунте (на самомесе). Для более подробного изучения процесса роста можете изучить темку

[yarishNEW]

под 65Вт светодиодного света Cree

Техническую сторону разгласить можно?

[light]

сколько стоит такое освещение для 140 литров? относительно ламп дороже или нет?

[H20]

А что тут разглашать - все уже написано. 65Вт светодиодного света от Cree на светодиодах XP-E (122Лм\Вт) (14 Cool white + 14 neutral white). Полное управление контроллером (закаты\рассветы, расписание). Реальное потребление меньше, потому светодиодные каналы не включаются более чем на 85% (диммированием) - растючка не успевает за светом.

[muzzle]

А сама организация конструкции?? На чем закреплены, как охлаждаются??

[H20]

Радиаторный профиль 600*170*16мм с вентиляторами

[Dima-inginer]

Не прикидывали какая площадь профиля нужна для охлаждения СД, с вентилятором и без. Температуру СД случайно не меряли? Все 28 СД у Вас на одном профиле закреплены? Фото светильника не делали?

[H20]

Температура СД непосредственно у кристалла выше 41С не подымается - контролируется контроллером/включаются вентиляторы.

Для пассивного охлаждения можно выбирать радиатор исходя из того, что на 1Вт отводимого тепла, должно приходиться 80..100г алюминия радиаторного профиля.

[camsvar]

какие драйвера используются для питания светодиодов?

[литовец]

Растет, вижу,верю,а вот внутрь заглянуть жуть как хочется.Причем с разных ракурсов.

Сообщение отредактировал литовец - 15.2.2012, 19:00

[H20]

Вся электроника собственная.

Не имеет особого значения, какой драйвер использовать (их великое множество). Любой рассчитанный на необходимый для СД ток\мощность.

В светодиодном светильнике важно:
1. Светодиоды с высокой эффективностью более 100Лм\Вт (если меньше суть такого светильника как-то теряется).
2. Достаточный для обеспечения нормального теплового режима радиатор (чтобы рабочая температура подложки СД не превышала 40-50С)
3. Питание СД от токового драйвера, который ограничивает ток не взирая на изменение некоторых электрических параметров СД во время нагрева (питание СД источниками напряжения - противопоказаны).

Сообщение отредактировал H20 - 16.2.2012, 9:46

[Dima-inginer]

Ещё один воросик есть, как часто у Вас вентиляторы включаютя для охлаждения радиатора и какой контроллер Вы используете? Я хочу использовать 100-120 см.кв. радиатора на каждый 1Вт мощности СД, но не использовать обдув. Вы писали что эффективность СД должна быть не менее 100Лм/Вт, так у Вас получается 65-80 лм/Вт, в зависимости от группы к которой принадлежит Ваш СД.

[H20]

На 85% мощности светильника они крутятся всегда, когда диммирование опускается до 50% - прекращают крутиться.

120см2 для 1Вт будет вполне достаточно, при условии, что это не радиатор кулера от процессора (такие типы радиаторов эффективно работают только с активным охлаждением - свободное пространство между пластинами слишком мало)

XP-E 114...122Лм/Вт ( в зависимости от температуры и бина) - откуда вы взяли цифру 65-80 мне совершенно не понятно.

[Dima-inginer]

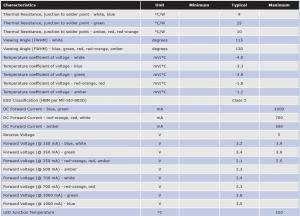

Данные я брал из Data Sheet Cree® XLamp® XP-E LEDs.

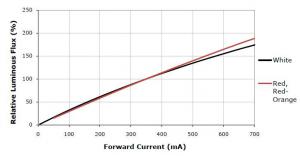

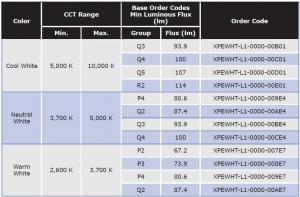

У Вас 28 СД XLamp® XP-E, рекомендуемый ток 700мА, при этом токе напряжение 3.4В, мощность 1 СД выходит 3.4х0.7=2.38Вт, а 28 СД 28х2.38=66.64Вт, что почти соответствует вашим 65Вт. При 700мА светоотдача СД составляет 175%. Теперь смотрим светоотдачу СД в зависимости от температуры и бина. Для Cool White(5000К-10000К) при 350мА светоотдача колеблится от 93.9лм(Q3) до 114лм(R2); для Neutral White(3700К-5000К) от 80.6лм(Р4) до 100лм(Q4).
Теперь можно подсчитать минимальный и максимальный световой поток:
14 Cool White + 14 Neutral White: минимальный 14х175%х93.9+14х175%х80.6=4275лм; а максимальный 14х175%х114+14х175%х100=5243лм.
Теперь можно подсчитать сколько на 1Вт получаем люменов. мин. 4275/66.64=64.15лм/Вт; макс. 5243/66.64=78.68лм/Вт. Вот откуда я взял светоодачу 65-80лм/Вт.
Может я что-то не так подсчитал, то исправте. Или проясните, может я что-то не так понимаю.
