Состав баллонной СО2 системы. Информация для начинающих СО2-водов, Все что вы хотели спросить о СО2 системе с баллоном - тут Опции

[lsandry]

Вместо предисловия
В свое время, начитавшись про чудо СО2 захотел попробовать. По причине частых командировок и природной лени – СО2 таблетки и брага отпали сразу. Посмотрев на цены готовых наборов и сравнив с деньгами, выделяемыми из семейного бюджета на аквариум – начал искать альтернативы и варианты.
Мечтал найти что-то «готовое», но не дорогое, так как не было времени и желания бегать по рынку\интернет магазинам и искать комплектующие по-частям, выяснять их совместимость и состыковывать.
Данная статья предназначается прежде всего тем, кто не понимает, но хочет понять: из чего состоит баллонная система СО2, чем отличаются разные системы, дабы из всего разнообразия выбрать именно то, что необходимо купить именно вам, не переплачивая за бренд или ненужные модули.

Также, эта статья для тех, кто не считает свои руки золотыми и не готов заниматься изготовлением счетчика пузырей из шприцов, СО2 реактора из банки для стирального геля, а хотел бы все купить, подключить и наслаждаться аквасом.
Я не настаиваю на полностью всех покупных компонентах, а только описываю для чего служат эти заводские компоненты. А заменять их на самодельные - всегда решать только Вам в зависимости от Вашего кошелька, свободного времени, желания к творчеству и любви к дизайну.
Я принципиально останавливаюсь в данной статье только на баллонных системах, дабы объяснить принцип работы и меньше уходить в детали.
Зачем нужен СО2 и что кроме него нужно для успешного акваса я также не обсуждаю, так как по этому поводу есть куча статей, в т.ч. и на данном форуме.

Любая баллонная СО2 система имеет одинаковое строение. Многие модули опциональны, некоторые могут быть совмещены, но в итоге структура все-равно одна:
Баллон – источник газа. Зачастую металлическая емкость, в которой находится газ под (большим!) давлением.
Делятся на заправляемые или одноразовые.
Одноразовые баллоны – часто бывают в фирменных системах с интересной ценой. Минус - сами баллоны выбрасываются после расходования газа. Для работы дальше – нужно покупать такой же баллон (без системы) – что дешевле, чем готовая система, но зачастую все равно дорого. Или можно искать варианты переделки оставшейся системы под сменные баллоны. Оценивайте целесообразность покупки, посчитав стоимость обслуживания данной системы. Мое личное мнение - компактные системы с одноразовыми баллонами имеют право на жизнь, например в микро аквариумах.
Заправляемые баллоны – самый интересный вариант с точки зрения долгой работы. Позволяют использовать их повторно.
Разделяются на фирменные и «наши». Как оказалось, отличие весьма существенно для нашей страны. Фирменные баллоны зачастую не хотят заправлять, так как они «нестандартные», у них нет аттестации и т.п. Перед покупкой системы с фирменным баллоном убедитесь, что найдете где его заправить.
«Наши» баллоны сделаны по стандартам нашей страны. Могут быть аттестованы и проверены (газ под давлением… жизнь родных, всегда дороже даже самого красивого аквариума). Проверяются и заправляются на специальных станциях.
Бывают «углекислотные», «кислородные», переделанные огнетушители, кислородные от медицинских систем и др. По сути – они одинаковы. Отличаются размером, формой, массой. Кислородные – имеют бОльшую толщину стенок, так как кислород находится под бОльшим давлением и имеют больший запас прочности.
Как правило, для СО2 баллоны итак сделаны с запасом прочности и при правильной заправке и эксплуатации – ничем не хуже кислородных, при этом существенно легче.
Дальнейшее отличие всех баллонов – это вентиль. По сути – кран с резьбой, который служит для подключения к баллону «РЕДУКТОРА». Размер резьбы вентиля важен при выборе редуктора, он не связан с объемом баллона напрямую, но, как правило, используются следующие размеры:
1. Резьба 1\2" или 21.8мм (W21.8x1/14) – используется в углекислотных баллонов 0.5-5 литров. Большинство импортных баллонов используют эту же резьбу (по моему мнению, самые перспективные баллоны).
2. Резьба (12 мм - не уверен) - используется в кислородных баллонах.
3. Резьба 3\4" или 27,8 мм.-стандарт для «больших» баллонов (7 литров и более).
4. Некоторые импортные системы могут иметь свой собственный размер резьбы, дабы привязать покупателя к их оборудованию. В принципе можно поискать переходники между системами.

Резьба одного размера может легко превратиться в другой при помощи специального переходника. Совет – если есть возможность – не пользуйтесь переходниками. Если «уже так вышло» - не пользуйтесь самодельными или водопроводными, а купите специальный для высокого давления.

Редуктор, как правило, - самый дорогой элемент системы. Назначение – уменьшение давления газа до «приемлемых» величин.
Грубо говоря, редукторы делятся на аквариумные и промышленные (для пива, сварки и т.д.). Промышленные имеют возможность весьма примерно управлять потоком газа и требуют дополнительного оборудования, такого как «клапан тонкой настройки». Из положительных черт промышленных редукторов – их ремонтно- пригодность и «брутальность» - зачастую не такие хрупкие.
Промышленные редукторы бывают со всеми тремя типами резьбы.
Аквариумные же редукторы рассчитаны на более точную регулировку и малый объем газа, который проходит через них. Пригодны для подключения к СО2 оборудованию без дополнительных устройств. Как правило, аквариумные редукторы намного более компактные, но дороже, по сравнению с промышленными.
При покупке «нашего» редуктора, решите, что вам от него нужно и сразу старайтесь заказать его со шлангом, краном тонкой настройки и, если нужно, электромагнитным клапаном – дабы продавец все это сразу соединил и прикрепил шланги.
В Аквариумных редукторах присоединение шлангов стандартизировано и их подключение проблемой не будет (при наличии стандартного СО2 шланга).

Электромагнитный клапан, Соленоид или просто ЭМ клапан - позволяет перекрывать подачу газа ночью по таймеру.
Использование очень рекомендуется для разогнанных травников, когда необходимо очень сильно повышать концентрацию СО2 в дневное время, а в ночное время данный поток газа может отравить рыб (нет света = нет фотосинтеза = СО2 газ не используется и просто накапливается в воде). В обычном травнике, где подача СО2 более или менее умеренна – необходимость ЭМ клапана сомнительна.

Автоматического включения\выключения ЭМ клапану нужен электрический таймер. Стандартное оборудование, которое уже давно аквариумисты используют для включения\выключения света в аквариуме. ЭМ клапан можно подключить к тому же таймеру, который вы используете для света и он будет автоматически включать подачу газа при включении света или использовать дополнительный.

Клапан тонкой настройки, кран тонкой настройки, игольчатый кран, игольчатый клапан, needle valve –управляет потоком газа, выходящим из редуктора. Не нужен для аквариумных редукторов (зачастую встроен или конструктивно заменен). Самый простой, но очень ненадежный клапан тонкой настройки – кран для воздуха от компрессора. Наиболее надежны и стабильны – игольчатые клапаны (пример – камоци). Из минусов – цена. Игольчатый редуктор не защитит от скачков давления на выходе из редуктора – он просто начнет пропускать больше газа.

Счетчик пузырьков – позволяет контролировать визуально объем газа, подаваемый в аквариум для последующей регулировки при помощи аквариумного редуктора или клапана тонкой настройки. Устройство очень простое и полезное. Через заполненную водой или глицерином емкость пропускается газ. Пузырьки легко сосчитать, визуально оценив кол-во газа, подаваемого в секунду.

Обратный клапан – устройство, позволяющее предотвратить обратный ток воды по СО2 шлангу из аквариума к редуктору. При попадании воды в ЭМ клапан, клапан тонкой настройки или редуктор – они могут выйти из строя.
По той причине, что СО2 газ очень хорошо растворяется в воде, при выключении его потока , вода будет растворять в себе газ «поднимаясь» по шлангу и подбираясь к нашему дорогому оборудованию.
По конструкции бывают пластиковые и стеклянные. Стеклянные немного лучше, с точки зрения надежности, но никогда не бывает лишним «продублировать» имеющийся обратный клапан вторым.

Шланг СО2. Как правило, рекомендуется использовать специальный шланг, предназначенный для СО2.
Стандартный СО2 шланг - внутренний диаметр 4мм, внешний 6мм. Сделан из твердого прозрачного пластика и похож на обычный шланг капельницы. Он более толстый и прочный и в отличие от обычных намного меньше пропускает газ через свои стенки . Не «раздувается» давлением. Не становится более жестким со временем от воздействия СО2.
В принципе, если пользоваться аквариумным редуктором, который на выходе будет делать нормальное давление – можно немного сэкономить и использовать обычный шланг. При использовании «наших» редукторов – стоит проконсультироваться с продавцом редуктора или даже попросить его это все собрать\продать.

Реактор или диффузор.
Устройство, которое помогает попасть углекислому газу в воду.
Существует множество разных конструкций и вариантов этих устройств, но вне зависимости от конструкции задача сводится к максимизации времени соприкосновения газа с водой (не дать пузырьку быстро всплыть) и увеличению площади соприкосновения газа с водой (разбить пузырьки в «пыль», перемешать в пластиковом «миксере» и другое).
Из основных конструкций можно выделить:
1. Распылитель (диффузор)
Газ разбивается при помощи специальной керамической пластины на мельчайшие пузыри. При этом часть газа, проходя через поры керамики растворяется в воде, а часть мельчайшей пылью плавает по аквариуму.
В принципе, популярная «веточка рябины»- это тот же самый диффузор, только не керамический, а деревянный.
2. Лестница (Ladder) – пузырьки пускают в путь по длинной, пластиковой лестнице, где они долго поднимаются вверх. Поднимаясь вверх, они постепенно растворяются, уменьшаясь в размерах.
3. Колокол – емкость в аквариуме, типа перевернутого стакана в который подается газ. Соприкасаясь с водой в нижней своей части, газ постепенно растворяется в воде. Обычно ставят возле помпы\выхода из внешнего фильтра, чтобы создать постоянный поток воды под колоколом, дабы ускорить растворение.
4. Реактор – развитие идеи колокола. Газ и вода подают в колокол, где постоянно перемешиваются. Иногда реактор совмещают с выходом из внешнего фильтра или помпой для создания потока воды.

Дроп чекер (капельный длительный тест) содержания СО2 в воде.
Не относящийся напрямую к оборудованию для подачи, но весьма важный с точки зрения контроля кол-ва газа.
Состоит из двух составных частей - емкости (стеклянной или пластиковой) и химии (специальный хим раствор, меняющим цвет в зависимости от кол-ва растворенного в воде СО2).




Примеры возможного оборудования:
1. Баллон. с баллоном тут более или менее проще - цилиндрический сосуд с краном. На одной из фото - вентиль с установленным переходником.

(фото из рубрики "продам")

2. Редукторы.
Разнообразие редукторов - огромно.
Стандатный наш "промышленный" редуктор:
Выход к шлангу 8мм теоретически может быть заменен на какой-то другой. К этому выходу можно подключить шланг или другое оборудование.
Использовать данное устройство в аквариуме без доработки доп модулями (как минимум краном тонкой настройки) не получится.


"Простые" аквариумные редукторы - все они позволяют дозировать газ, без возможности перекрывать на ночь. На выходе - стандартное соединение, к которому можно подключить стандартный аквариумный силиконовый шланг (хотя рекомендуется использовать СО2 шланг) с со счетчиком пузырей и реактором и уже использовать в аквариуме.
На первой картинке известный аквамедик, на второй и третей - более дешевые аналоги:


Весьма качественно доработанный "промышленный" редуктор. В него добавлен ЭМ клапан, кран тонкой настройки. Данное устройство может заменить специализированный аквариумный редуктор



Пост не закончен. Планирую добавить картинки разных комплектов и попробовать собрать отзывы их владельцев.
Уточнения, предложения, критика - ожидается в личке или в теме.
Задача данного поста - ответить на постоянные вопросы форумчан - что нужно купить для СО2 системы и где можно это купить на форуме, желательно уже готовое

Полезные источники информации:
amania.110mb.com/Chapters/Tech/co2-systems.html

Сообщение отредактировал lsandry - 25.3.2011, 11:37

[warrior65]

Catra, нормальная совместимость.только СО2 контролируйте по дропчекеру.у сына в нана креветочниках бражка стоит,а у меня в аквасе два вида креветок и балонная система.всё ОК.

Сообщение отредактировал warrior65 - 1.11.2011, 10:28

[Aleksandor]

Добрый День, Ночь, вечер
В проэкте аквариум на 400 литров. аквариум будет с рыбой и травой. Планирую ставить систему СО2.
Думаю купить 2х или 3х литровый балон для Со2, со всей требухой. Вопрос такой: В среднем На сколько дней , месяцев мне хватит газа СО2 из 3х литрового балона?
Еще в На сайтах смотрел редукторы. Там есть редукторы:
-Регулятор расхода углекислотный
- Редуктор углекислотный пищевой
Практики! В чем разница? Какой ставить в систему СО2?

[lsandry]

С нашими объемами подачи - сварочный регулятор расхода ни к чему (его назначение такое же как у нас крана тонкой настройки, но на объем несколько литров в минуту). Конструктив лишь другой.
Проще покупать обычный редуктор (пищевой\сварочный - разница только в внешнем виде)
Хорошие и не очень (буржуйские и наши) - как правило буржуйские дают более стабильное давление на выходе + менее подвержены дампу газа. Соответственно даже при идельном клапане тонкой настройки подача газа с "таким себе" редуктором может "плавать". Не смертельно, если это плавание в пределах разумного. Подстроите постепенно.
А про дамп... Тут просто смотреть на манометр нужно. Начинает давление в баллоне падать - менять баллон.
Можно проверить "вшивость" редуктор, просто закрыв подачу из баллона и дождавшись пока немного упадет давление и проверить будет или нет дамп газа.

Про "на сколько хватит"... Зависит от того "как подавать". Лично у меня на 14-20 литров тестового аквариума уже почти пол года стоит 2х литровый баллон.

ИМХО - все хорошо в меру (кроме зарплаты, конечно).
При хорошем свете + удобрениях + СО2 - растения прут очень сильно. Лично меня уже не радует перспектива еженедельного сенокоса. Поэтому чуть меньше света, чуть меньше газа, чуть сильнее разбавляю удобрения.

[Vangik]

Размер резьбы вентиля важен при выборе редуктора

Есть ещё один размер - это при использовании баллоной от старых огнетушителей или от воздушных баллонов для запуска дизельных двигателей (имеют часто военное прошлое). Размер такой резьбы 16мм или может 15,8мм (по внешнему диаметру) - для перехода на редуктор нужно самостоятельно точить переходник 16мм - 27,8 мм.
В своей практике использовал 2 переходника вкрученных один в другой ( первый 16-21,8 потом второй 21,8-27,8мм).
[attachment=66591:Снимок_2.JPG] [attachment=66592:Снимок_1.JPG]

Мне ребята на газозаправочной станции сделали проще.
Выкрутили из изначально 2-х литрового огнетушителя старый вентиль и вкрутили новый от большого баллона, еще реально поверили большим давлением, набили клеймо, и ..... покрасили в черный цвет (цвет баллонов СО). И вся проблема решена.
Теперь купленный совместно с редуктором новехонький Донметовский переходник валяется без дела.

[Харви Дент]

sirenatv, попробуйте и отпишитесь.

[sirenatv]

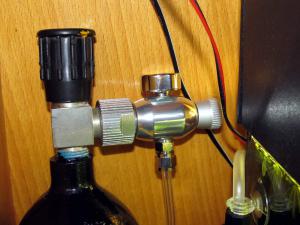

Получил сегодня посылочку от lsandry с регулятором подачи СО2 и шлангом для СО2.

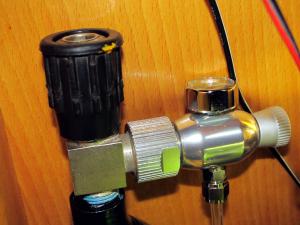

Установил регулятор на свой литровый кислородный баллон, который предварительно покрасил в черный цвет и заправил.

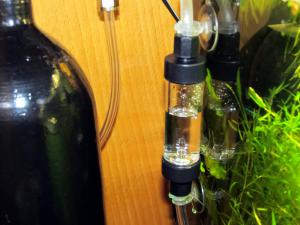

Заранее приобрел у Гавриила счетчик пузырьков со встроенным обратным клапаном, предназначенным для использования в системах высокого давления.



До счетчика пузырьков пустил шланг для СО2, а после счетчика и до диффузора обычный. Диффузор так же покупал у Гавриила, но чуть раньше.
Пузырит система уже несколько часов. Пару раз уже добавлял пузырьков, так как со временем регулятор немного прикрывается.
Надеюсь, что за несколько дней все приработается и этого больше не будет.

Сообщение отредактировал yarishNEW - 21.2.2013, 9:57

Причина редактирования: коррекция ссылки

[TAE]

sirenatv а как регулируете подачу?

[sirenatv]

sirenatv а как регулируете подачу?

Там же сбоку регулятор есть. Его кручу и регулирую.

[таньчик]

а, я вот , вопрос чего то у меня такой возник, смотрела на рыспылитель, ведь компрессор гонит же в аквариум простой атмосферноый воздух, так то вроде цо2 в атмосфере прилично, растения же растут, прекрасно, без всяких подач, ну сухопутные я имею ввиду.Так а кудаж он в аквариуме девается, после подачи компрессором через расспылитель.Извиняюсь я не в ту тему нечаянно написала, хотела там более общая по цо2 есть,неправильно нажала, не по теме немножко вопрос получился

Сообщение отредактировал таньчик - 15.10.2012, 12:54

[yarishNEW]

так то вроде цо2 в атмосфере прилично

Для растений в аквасе требуется бООООльшая концентрация СО2 чем в атмосфере, среда в аквасе более плотная - сами понимаете.

[Lion]

Плохо что ни где нет пошаговой инструкции для новичка- сборка, установка и запуск СО2 системы.

[Тёмыч]

Почему нет? Есть и очень много. Нужно просто читать форум.
Спрашивайте что не понятно.

[warrior65]

Lion, просто возьмите и погуглите-там инфы полно.........

вот с ходу нагуглил-смотреть

[Lion]

вот с ходу нагуглил-смотреть

Такого добра я много в нете нашел, а где здесь инструкция по сборке что куда к чему подключать, давление на манометрах и т.д?

[yarishNEW]

Так на фото вроде всё прекрасно видно

Вот так собирается: Баллон - редуктор (на первом манометре 55-60Атм, на втором редукторе 2-5Атм в зависимости от конечного распылителя) - электроклапан - дроссель тонкой регулировки - счетчик пузырьков с обратным клапаном - диффузор (реактор, атомайзер, веточка рябины).
А некоторые "комиксы" по детальной сборке можно посмотреть в моей теме.

Сообщение отредактировал yarishNEW - 25.11.2012, 18:18

[vivat_ko]

Скажите пожалуйста, чем редукторы отличаются от регуляторов http://www.donmet.com.ua/index.php?option=...10&Itemid=9 ?
Спасибо.

[yarishNEW]

Только названием и отличаются.

[vivat_ko]

А какой ДонМетовский редуктор (регулятор) лучше взять?
Спасибо.

[sviridov80]

УР-4ДМ пивной - вариант по моему самый популярный.

Сообщение отредактировал 364 - 21.2.2013, 21:16

Причина редактирования: оверквотинг

[vivat_ko]

Подходит ли редуктор ДКП 1-65?
