Решили изготовить самостоятельно led-светильник и ищете новые идеи?
Добро пожаловать в тему!

Все больше и больше аквариумистов задумываются о переходе на светодиодное освещение своих аквариумов. Эта тема для тех, кто не ищет легких путей. В ней нет места для решения проблем и вопросов по освещению своих акв (их решаем через личку или в собственных темах). Тут мы выкладываем фото светильников, сделанных своими руками, с небольшим комментарием. Пусть они и не самые стильные, но возможно именно они натолкнут наших форумчан на интересное решение для своего будущего светильника. Нашли в Интернете нестандартное решение? Размещайте тут!

ФЛУДОБЛУДАМ ТУТ НЕ РАДЫ!

Планка для доп освещения 450л аквариума.

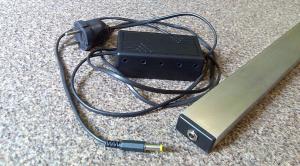

Поскольку аква стоит очень близко к стене, то пришлось ставить разъем, чтобы подключить светильник к таймеру, расположенному в тумбе:

А вот интересное решение из Интернета - светильник и покровное стекло два в одном, не знаю на сколько удобно, но не стандартно

Судя по конструкции стекло приподнимается, как крышка...

Сообщение отредактировал Santyaga - 24.8.2016, 13:38

[rjhytkbec]

И спрошу еще раз, кто из сей "компашки барыг и разводил" делал светильник на 3w диодах из какой площади охлаждения исходить?

Что освещать ими будете может там вполне 1ватников хватит.

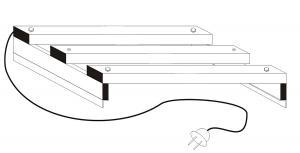

И еще один дизайн правда гем...а много но небьющийся полностью с алюминия

Эскизы прикрепленных изображений



Прикрепленные изображения



[paulus]

Не совсем ответ на твой вопрос, но глянь это видео.

Видел раньше это видео, только не понятно подает ли он на 3w номинальное питание или подает такое же как на 1w, ну просто логика подсказывает что в номинале он должен греться больше чем 1w, хоть там и выходит реальных два вата, это все же не один, теплоотдача должна быть больше, а видео где 3w на токе для 1w работает лучше светит и меньше греется я уже не одно видел и статьи читал...это то можно объяснить большей площадью кристала.

Что освещать ими будете может там вполне 1ватников хватит.

аквас высотой 50см, там есть свет на 1w который меня не устраивает, расстояние до диодов до грунта кой где переваливает за 45см.

Сообщение отредактировал paulus - 22.9.2016, 22:00

[kvvmss]

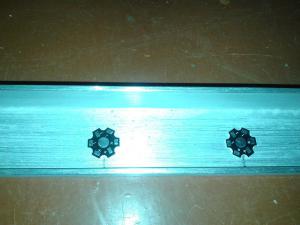

Знаю что вопрос баян, но из какой площади охлаждения (реальной, не теоретической) следует выходить для 3w диода ?

80 кв.см на 1 светодиод номиналом 3W при 700 мА и пассивном охлаждении.
На практике 700 мА мало кто использует.
Если есть возможность, то 85 кв. см на 1 светодиод при 700 мА - с кепкой хватит покуривая сигару, попивая виски у аквариума.

Сообщение отредактировал kvvmss - 23.9.2016, 18:20

[yarishNEW]

25 cм2 на 1 Вт рассеиваемой мощности - это с большим натягом и только при открытом расположении радиатора т.е. вне крышки.
Для большего спокойствия нужно брать 40 см2.

[rjhytkbec]

[redmoon7414]

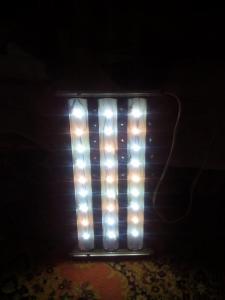

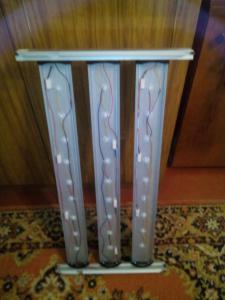

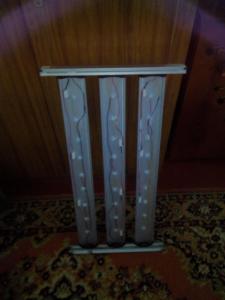

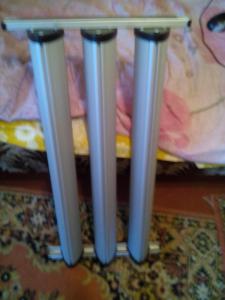

Качество фото с телефона

Первенец так сказать::))
Использованы Светодиоды 3 вт (Китай)по факту там если 2,5 есть то хорошо:)
На каждой балке 9 шт. 6 белых и три желтых
Блок питания 100 вт 5А

Эскизы прикрепленных изображений



[paulus]

Использованы Светодиоды 3 вт (Китай)по факту там если 2,5 есть то хорошо:)

Да, все понимают, умножать не разучились, 3,2в х 0,7а = 2,24вт ..ну там плюс-минус по напряжению и силе тока, но все равно до 3ватт далеко.

А вот что за профиль вы использовали, можно ссылку на него, потому что мне кажется густовато диоды налеплены как для "3 вт "

Сообщение отредактировал paulus - 24.9.2016, 0:21

[rjhytkbec]

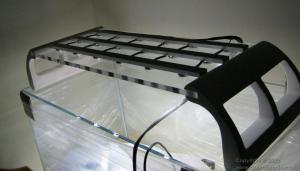

Фото инструкцию поэтапного изготовления светодиодного светильника для аквариума.
Дизайн лампы был взят с оригинального светодиодного светильника Vitrea стоимостью 1500 евро.

Оригинал


Изготовлено


Сообщение отредактировал 364 - 24.9.2016, 20:09

Причина редактирования: корректировка фото

[rjhytkbec]

Как говорится подниму тему

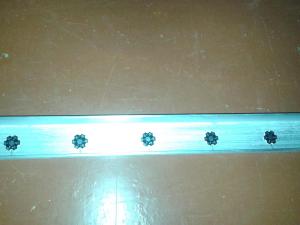

вот такие вещи сдают на металлоприемке стоимость 30 грн за кило
дешево и бюджетно можно сделать светильник или дополнительную балку на аквариум



Размер такого швеллерка 50х30х5 можно смело и 3ватники цеплять не заморачиваясь что перегреватся будет
оддал 45 гривасов за полтора кг плюс минус длина швеллера 2 метра.

[Santyaga]

Все знают, что разнообразие светильников огромно. Одни предпочитает "монолитный" светильник:

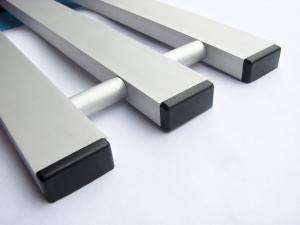

Другие, состоящий из отдельных балок:

У некоторых светильники оборудованы ножками, но не используются

в то время, как другие не знают из чего бы их сделать.
Вот об этом и хотелось бы поговорить, кто и из чего делает ножки для своих светильников.

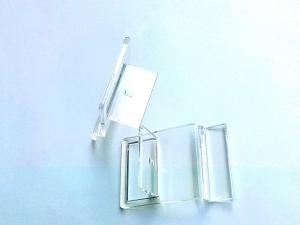

Нужны ли светильнику ножки и для чего каждый должен ответить себе сам. Для себя я решил - нужны. Дело в том, что у меня недолив составляет 7-10 мм. Просто считаю, что открытый аквариум выглядит симпатичнее с минимальным недоливом, но поскольку я использую плавающие растения, которым тоже нужен свет, то возникла необходимость приподнять балки. После обсуждения этого вопроса с моим другом rjhytkbecом, была разработана следующая конструкция (чуть выше он уже размещал фото светильника с ножками такой конструкции) .

Некоторые мои друзья находят такое решение не практичным, поскольку акрил со временем "ветшает" да и прочность оставляет желать большего... Склоняясь к мнению, что алюминиевая ножка гармоничнее со читается с алюминиевой основой, да и прочность намного выше.

Но тут, как говорится: " На вкус и цвет...", одним словом каждая конструкция имеет право на жизнь.

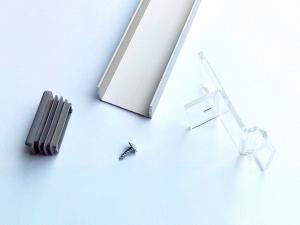

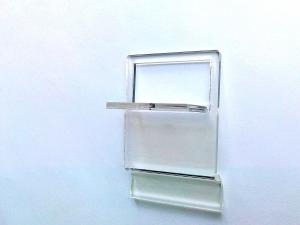

Теперь немного о конструкции. Поскольку профиль в моих светильниках используется открытый, то большое отверстие в акриле (под профиль 40х20) исключает сдвиг заглушки вниз. Маленькое предназначено для фиксации ножки к заглушке. Опорный изгиб выполнен так, чтобы ножка находилась снаружи боковой стенки, поскольку внутри она будет в воде и со временем на ней будут накапливаться известковые отложения и портить внешний вид. При установке на аквариум такой изгиб будет препятствовать сдвигу светильнику вправо или влево. При помощи крепежных шурупов по желанию можно отрегулировать плотность посадки светильника от очень легко до "внатяг".

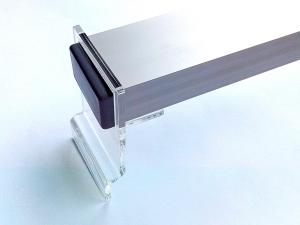

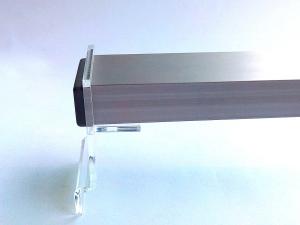

Вот такие ножки использую я на своих аквах.
Коллеги, а как вы решаете вопрос с ножками, из чего изготавливаете и считаете ли их необходимой деталью?

[литовец]

Ножки шикарные,но их сложно повторить "на коленке".

[rjhytkbec]

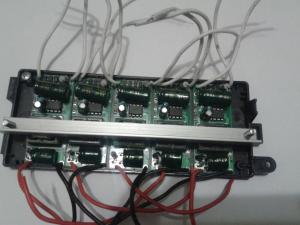

Собираю светильник на пять балок
и захотелось найти компактную коробку чтобы влезло пять драйверов

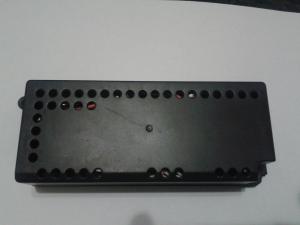

порылся по своим сусекам и надыбал блок питания от принтера эпсон
быстренько все примерял и вы знаете ребят получилось довольно все компактно как под заказ.

Сообщение отредактировал 364 - 12.6.2018, 22:10

Причина редактирования: излишнее цитирование (оверквотинг)

Эскизы прикрепленных изображений



[Santyaga]

Отличное решение, кому-то обязательно пригодится!

Сообщение отредактировал Santyaga - 23.10.2016, 18:18

[rjhytkbec]

Спасибо товарищу с форума за ссылку на драйвер решил заказать
тем более его можно диммировать и цена не дороже самолета.
https://ru.aliexpress.com/item/1-Pieces-Iso...608.4.10.YJAfJC
http://samopal.pro/led-driver1/

[paulus]

Кто из аквариумистов паял диоды так ? https://www.youtube.com/watch?v=HHG5nujeVbQ Что скажите о таком способе.

[rjhytkbec]

Как по мне фигня этот способ
1. флюс стоит немеряных денег
2. диод паяется наглухо к подложке что не всегда будет удобно если надо будет его перепаять
имею ввиду не ножки а само место где находится кристал не всегда удачно его можно оторвать.
3.это перегрев диода что влечет за собой деградацию кристала.

[aleks4]

Что скажите о таком способе.

Это есть самый правильный способ пайки диодов, ни какого перегрева нет, если правильно паять на печи, паяльная паста стоит не так уж дорого, просто не удобно потом менять диод, вместе с подложкой.
Да и печь не укаждого есть.

Сообщение отредактировал aleks4 - 4.11.2016, 10:11

[yarishNEW]

Полностью согласен с Игорем , однако метод сложный для человека который спорадически берет в руки паяльник и не имеет специально оборудования для пайки (печь).

Кстати на 3,12 минуте видно как плывет люминофор под колпачком при нагреве.

Сообщение отредактировал yarishNEW - 4.11.2016, 11:14

[kvn79]

Поддержу предыдущие два высказывания - пайка на специальных столах и в печах, это и есть правильный (промышленный) способ пайки светодиодов. Мы же, для упрощения и за неимением дорогостоящего оборудования, паяем паяльниками и не припаиваем теплоотводящий "пятак" диода...
В приведенном видео еще более-менее нормальный способ пайки, там человек хоть температуру нагретой поверхности меряет...

[paulus]

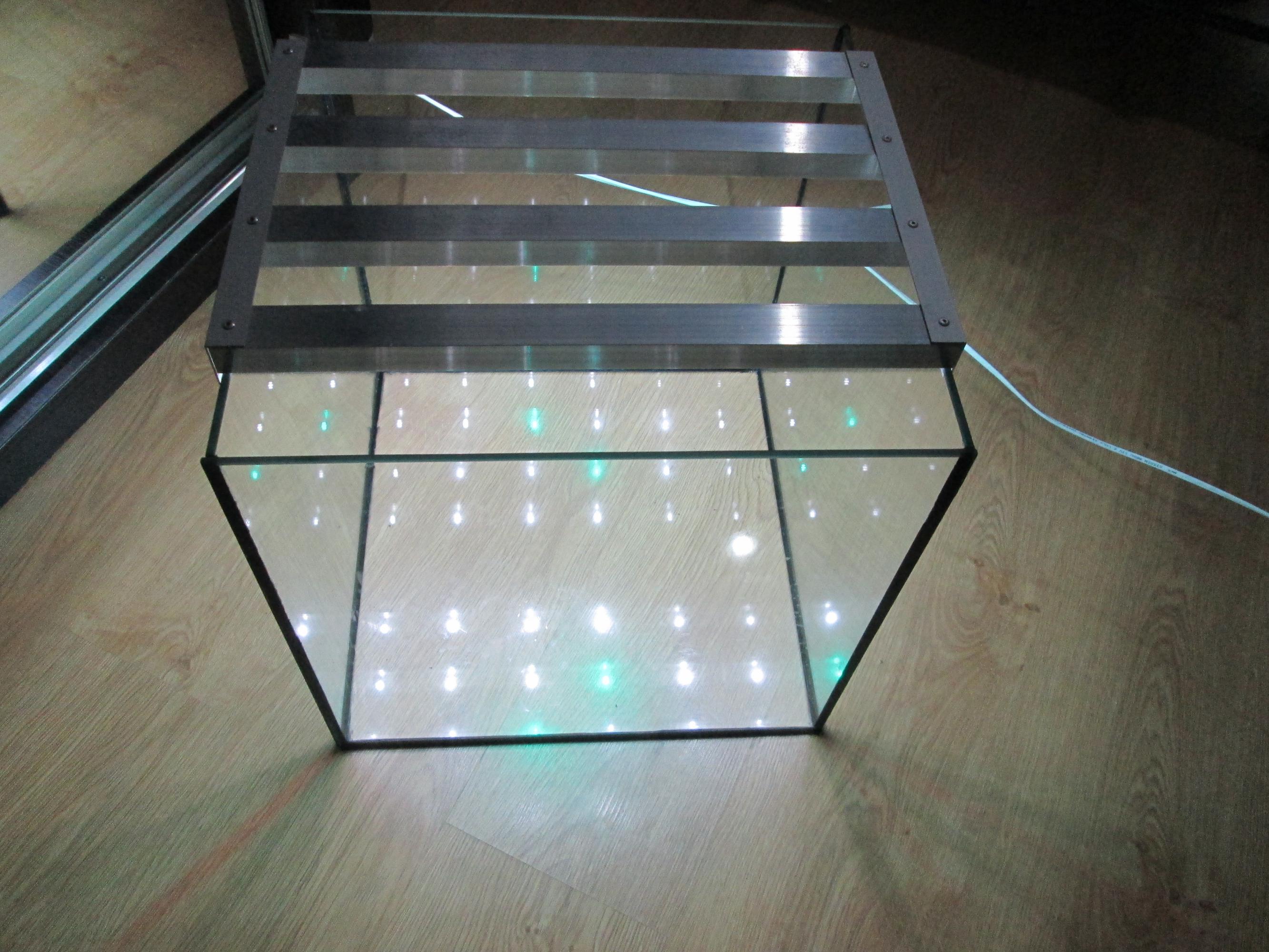

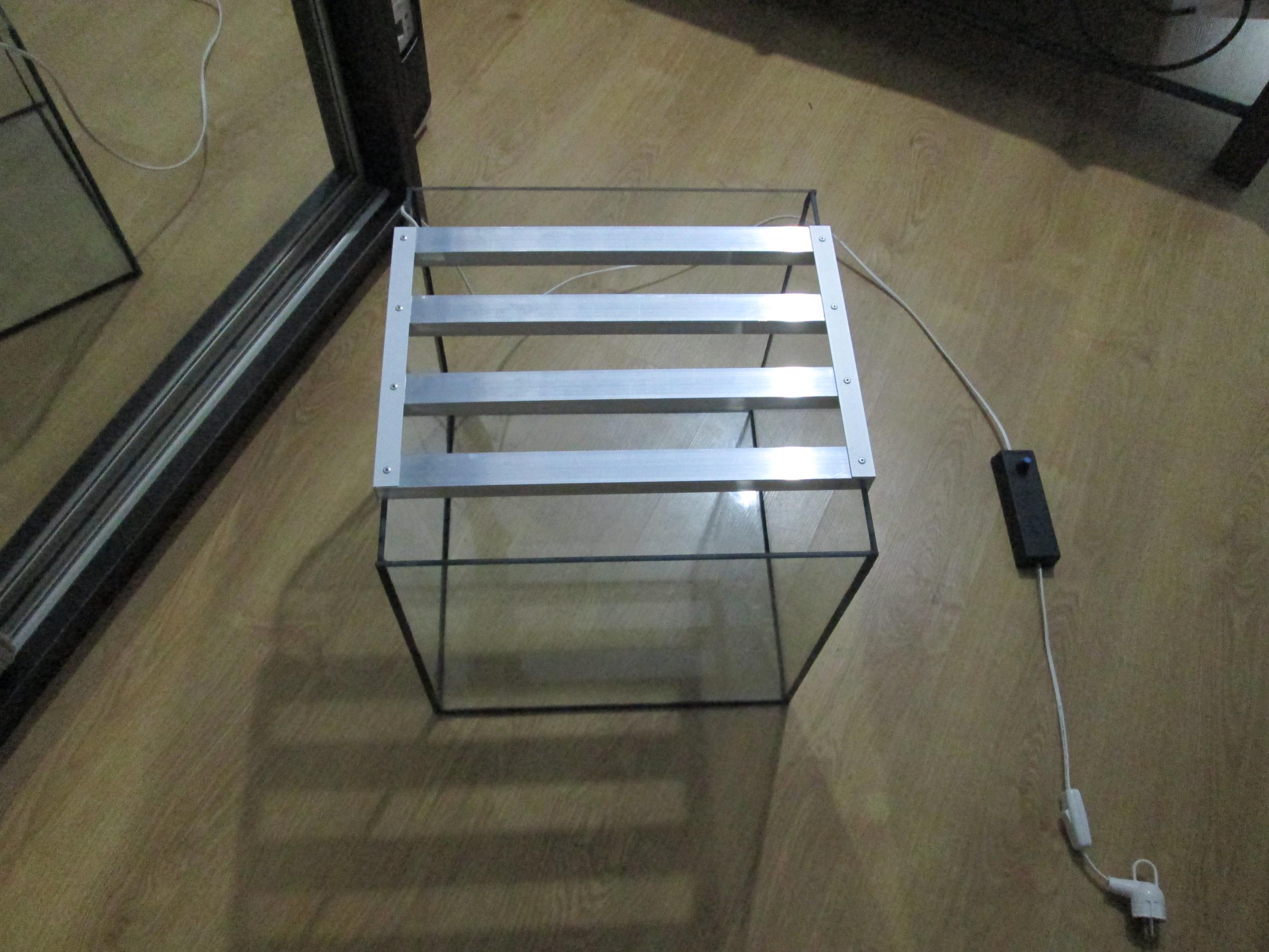

Є в мене кубик 40х40х40, перший склеєний мною власноруч акваріум, сьогодні зробив на нього світильник, використав світлодіоди 3w 8000-8500 К, регульований драйвер та циани від aleks4, з неділі приїдуть 660нм добавлю, температура на максимумі дозволяє, ось декілька фото , уголок приймає участь в розсіюванні тепла, перед затяжкою заклепок наніс теплопровідний клей на поверхні що прилягають.
