Сгорают светодиоды. В чем проблема не могу понять Опции

[73sv]

Есть самодельные светильники на 1wt светодиодах. Запитаны через LM317 в режиме стабилизации тока, ток около 270ма. Из 30шт. светодиодов за полтора месяца сгорело 13.
В чем проблема не могу понять

[Yuriy78]

Есть самодельные светильники на 1wt светодиодах. Запитаны через LM317 в режиме стабилизации тока, ток около 270ма. Из 30шт. светодиодов за полтора месяца сгорело 13.
В чем проблема не могу понять

Ви знаєте, я теж маю бажання зробити світильник на діодах, навіть планував вже купляти їх і тут раптом Ви із половиною згорівших діодів ) Я перечитав цю тему у форумі і мене осенила одна думка! А раптом Вам продали, я думаю чисто випадкова, замість одноватних півватні діоди! Тому у Вас при 270 мА. падіння напруги на діоді 4 з чимось! Я думаю, якшо дати їм струм в 180 мА. то падіння напруги буде таке як треба! Там на Аровані є півватні діоди в продажі, можливо вони напутали, можливо поставщик щось намутив, вони ж однакові що 0,5, що 1, що 3 вата! Чи я не правий? Чи там є маркування на них?

[Владимир Орис]

Проверьте тепловые радиаторы, нет ли зазора между ними и светодиодами и если нужно обновите теплопроводящую смазку.

[Юрась]

ток около 270ма. Из 30шт. светодиодов за полтора месяца сгорело 13.
В чем проблема не могу понять

Ви знаєте, я теж маю бажання зробити світильник на діодах, навіть планував вже купляти їх і тут раптом Ви із половиною згорівших діодів ) Я перечитав цю тему у форумі і мене осенила одна думка! А раптом Вам продали, я думаю чисто випадкова, замість одноватних півватні діоди! Тому у Вас при 270 мА. падіння напруги на діоді 4 з чимось! Я думаю, якшо дати їм струм в 180 мА. то падіння напруги буде таке як треба! Там на Аровані є півватні діоди в продажі, можливо вони напутали, можливо поставщик щось намутив, вони ж однакові що 0,5, що 1, що 3 вата! Чи я не правий? Чи там є маркування на них?

Абсолютно правильное предположение.

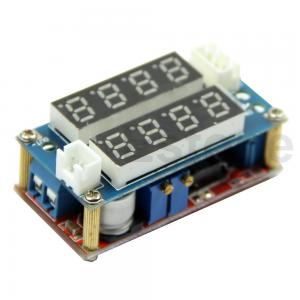

Всем кто занимается светодиодами настоятельно рекомендую приобрести такой девайс



На этот модуль можно подать до 30в и получить на выходе от 0,8в до 29в. Он понижающий, со стабилизированым выходом напряжения с возможностью регулировки напряжения и тока с цифровыми ампер- и волтметром. О работе этого модуля куча инфы на Ютубе. Но для проверки 1-3Вт диодов вам хватит любого блочка питания на 5-7в. Думаю у каждого наёдётся от телефона или модема, БП от компа, или ещё чего-то. Модуль подключаете к БП, а диод от модуля.
Так вот, берёте диод подключаете к этому модулю и потихоньку добавляете напряжение и смотрите на показание вольтметра и амперметра.
Если диод 1Вт, то при достижении 3,4-3,6в амперметр покажет около 300мА (280-320), а если же диод 0,5Вт - то при достижении 3,4-3,6 вольта на амперметре будет всего 150-180мА, если 3Вт - то на амперметре будет около 650мА при 3,4 - 3,6в.
Если же вы попытаетесь достичь на 0,5Вт диоде тока в 250мА, то напряжение на нём уйдет далеко за 4в. И через непродолжительное время он наеб.. сгорит...
Если нет такого модуля - воспользуйтесь двумя мультиметрами. Для цветных диодов токи будут те же самые а напряжение другое (например для красных 2,2-2,5в)

Сообщение отредактировал Юрась - 4.3.2016, 15:29

[yuzik]

Всем кто занимается светодиодами настоятельно рекомендую приобрести такой девайс

Цена вопроса примерно?

Сообщение отредактировал yuzik - 4.3.2016, 15:46

[Юрась]

За опечатку спасибо - исправил.
Такой модуль сейчас на Али можно купить за 153грн. Дешевле не находил. На Аукро и ОЛХ есть по 200-250грн.
Я покупал здесь

[Юрий77]

5,79$ на Али и не уступает ни цента....
http://www.aliexpress.com/item/Free-Shippi...2315995051.html

[aleks4]

кто занимается светодиодами настоятельно рекомендую приобрести

Абсолютно не нужный девайс,лучше добавить денег и купить хороший мультиметр,далеее померять ток правильно можно только если драйвер выдает линейный стабилизированный ток.Ну скажем на 10-20-50 диодах.
Если ток импульсный без осцилографа не обойтись,и если диодов 1000-2000-3000-5000шт прийдется все мерять
И еще к примеру,ток подаем так как надо-напруга в норме,а диод скажем с брачком............................или замкнул, или выгорел,и сразу вопрос на фига попу баян?

Сообщение отредактировал aleks4 - 4.3.2016, 22:20

[Юрась]

и на какой это аквариум Вы собрались ставить 1000-2000-3000-5000шт диодов?
И при чём здесь драйвер? До драйвера ещё не дошли. Я говорю об проверке светодиодов, из которых человек собирается собирать светильник.
Вы предлагаете мерять потребляемый ток подключив диоды к драйверу?
И что Вы намеряете? Ток выдаваемый драйвером?
И на фига он нам? Если драйвер на 300мА, а диоды на 180мА, то мы 300мА и намеряем, это ещё при том, если возросшее падение напряжения на 0,5Вт диодах при 300мА впишется в вольтовые параметры драйвера.
Для проверки и выбраковки 30-50 штук диодов нужно купить осцилограф за 2000-3000грн (это скромно) и крутой мультиметр гривен за 300-800 ?
Отличное решение. Советуйте всем.

Сообщение отредактировал 364 - 7.3.2016, 10:46

Причина редактирования: излишнее цитирование - оверквотинг

[aleks4]

Ну если вы даже не знаете какие диоды покупаете на 180-350-700-900-1050мА ,то как раз этот девайс вам в помощь.

[Юрась]

А Вы отличаете на вид по фотографии с Али или Аукро 1Вт, 0,5Вт и 3Вт диоды?

Сообщение отредактировал 364 - 7.3.2016, 10:46

Причина редактирования: излишнее цитирование - оверквотинг

[aleks4]

нет не отличаю,я просто беру у человека уже 3 года,и беру тысячами ,если это 3W значит 3W.
а,брать на а бум у барыг нет желания,как то вот так.И вам советую,что бы не покупать потом разные девайсы.

[Юрась]

а если человек сам себе делает светильник, бюджет не безразмерный, у него нет провереного продавца, он простой любитель, ему не нужно брать тысячами,
он покупает у китайцев или на Аукро и ему могут подсунуть не то что нужно.

Вот взять случай ТС. Как ему перед сборкой убедится, что диоды именно те что нужно?
Для этого ему нужно докупить осцилограф и дорогой мультиметр? Или можно легко проверить десяток-другой диодов при помощи модуля?
Кроме того, этот модуль очень полезная вещь не только для проверки диодов.

Сообщение отредактировал 364 - 7.3.2016, 10:51

Причина редактирования: излишнее цитирование - оверквотинг, удобочитаемость

[aleks4]

Или можно легко проверить десяток-другой диодов при помощи модуля?

Ну,и дальше что?Понесете назад? или купите у другого?третьего? четвертого?
Пока ваши замеры не покажут то что надо?Я думаю это лишнее.

[Юрась]

когда я узнаю реальный номинал диодов - я их подключу правильно и где нибудь использую. И они не сгорят и будут приносить пользу. Только и всего. Это Вам в голову не приходило?

[jakhar]

Игорю будет проще линкануть своего китайца с правильными диодами

Сообщение отредактировал 364 - 12.3.2016, 11:27

Причина редактирования: чистка темы от флуда

[73sv]

Прошло 10 месяцев как продавец с извинениями, бесплатно, прислал мне новые диоды. Из них, по сей день ни один не сгорел.
Изначально причина сгорания светодиодов была определена правильно. Компьютерный БП и LM317 работают без проблем.
Кстати у меня 1апреля появился аквариум на 200л. Я для него сделал три светильника по 20вт. При такой схеме питания диодов оказалось очень легко изменять степень освещенности через шим.

[yarishNEW]

Ждем фото аквариума и схему включения сетиков.

[73sv]

Аквариуму всего 2 месяца будет завтра, пока не на что смотреть.

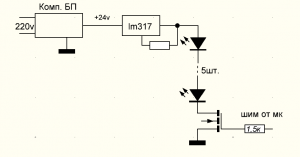

Схему питания светодиодов прилагаю

Эскизы прикрепленных изображений



[Sambir]

полевику желательно поставить диод на вход выход лапок,дольше будет жить.

[stya]

У современных полевиков там паразитный диод есть..
