Осветительные "хахаряшки" или "Чем можно осветить аквариум?", традиционный свет и LED-свет, поговорим, поделимся опытом, поспорим Опции

[yarishNEW]

Нормальное человеческое желание получить максимум при небольших затратах было, есть и будет в душе любого Homo sapiens, как бы цивилизован он небыл

Аквариумисты (тоже вроде как относящиеся к данной породе) постоянно преследуя цель по представлению своего хобби в лучшем свете .... вот и поговорим о свете в аквариумах!

"Опять про свет!" - скажут многие
"Уже всё разжевано!" - скажут одни
"Сколько можно?" - скажут другие
И при этом темы и вопросы по освещению всё появляются и появляются.
Форумчане пишут: - "Спасите, помогите, ..... появились ..... незнаю что ..... что делать! Если бы я знал ..... " т.е. имеем и как результат

Многие проблемы в аквариуме связаны с неправильным освещением, собственно здесь свет часто выступает катализатором уже давно запущенных вялотекущих умертвляющих процессов в аквариуме.
Вот и получается, что при замене старых ламп на точно такие же новые аквариум вдруг вспыхивает бактериальной вспышкой, появляются трупы аквариумных жителей и тошнотворный запах от воды.
Поменяли то всего лампы.... а каков результат!

Темы о том как использовать специализированные (и не очень) лампы и светильники в аквариумах уже есть - не будем повторяться!

Давайте поговорим (и обсудим) в этой теме, как и чем мы достигаем наилучшего освещения в своих аквариумах при минимальных бюджетных затратах!

Рассмотрим вопросы переделки или адаптации неспециализированных (а поэтому более дешевых) осветительных устройств, ламп и светильников для нужд аквариумистики.
Обсудим сильные и слабые стороны этих железок или переделок на их основе.

Только просьба! - давайте небудем скатываться к аргументам типа: - "Это лучшее т.к. это сделал ЯЯЯЯЯЯЯЯ !"

Сообщение отредактировал yarishNEW - 15.11.2017, 21:04

[литовец]

Олег к нему ещё куча дополнительных штекеров,одним словом "вездеход" для ноутов,как универсальные бытовые адапторы. Радует размер и ампераж.

[литовец]

Меня пока не волнует лед освещение,НО начался вело сезон и моя больная тема это ночные вело поездки,а значит приличный свет. Не буду вдаваться ЧТО,КУДА,ЗАЧЕМ? (если интересно кому, стучите в личку,буду рад помочь). Вообщем я наткнулся на очень интересный и я думаю полезный DC-DC модуль. Есть как понижающий так и повышающий + есть с регулировкой и стабилизацией как вольтажа,так и ампеража. Может пригодится?

Сообщение отредактировал литовец - 5.4.2016, 20:07

[yarishNEW]

Заказал такую шнягу для экспериментов - жду доставку.

[литовец]

Олег,а какой именно заказал? Есть и с индикацией.

Сообщение отредактировал литовец - 5.4.2016, 20:09

[yarishNEW]

Заказал почти такой + к нему вольтметр-амперметр отдельно = в сумме получилось немного дешевле чем если покупать законченное устройство.
Мне ведь труда не составить всё это соединить и к тому же гибкость в использовании - вольтметр-амперметр я всегда могу использовать в другом месте.

[yuzik]

Заказал почти такой

А со входящим 48В не встречались такие "хахаряшки"?

[yarishNEW]

У меня БП с таким напряжением в обиходе нет - поэтому не смотрел - вернее не обращал внимание.

[литовец]

Для своих целей купил сегодня такой-интересная вещица. Регулировка получается до сотых долей.

Сообщение отредактировал литовец - 8.4.2016, 18:09

[yarishNEW]

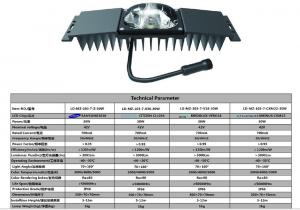

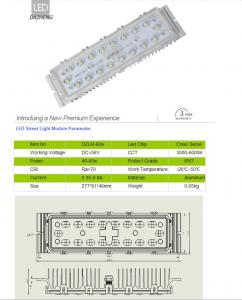

Вот такие модули освещения для улиц выпускают китайСи - пришли к выводу, что радиатор всё-таки нужно ставить сразу.

[Юрась]

А со входящим 48В не встречались такие "хахаряшки"?

Вот держи DC-DC 5 - 60 В

[Юрась]

я наткнулся на очень интересный и я думаю полезный DC-DC

Здесь намного дешевле и доставка бесплатная

Если варганить свет на велик из светодиодов, то вполне пойдёт. Но наверное лучше всё же брать на 5А.

Сообщение отредактировал Юрась - 13.4.2016, 16:24

[литовец]

Юрась Я человек жутко не терпеливый (многие знают) съездил до "мужского" магазина (радио детали) и приобрёл за 5 евро,жуть как не хотелось ждать пару месяцев.

не по теме. Читать

Втулка генератор выдаёт максимум 0,5А,так что за глаза,даже не греется.

--------------------

каждый суслик в поле агроном.

Благодарности:

yarishNEW,

[yarishNEW]

Немного про свет - правда не аквариумный .

Жила - была у меня лампочка-ночничек с манюсенькой люминисцентной лампочкой - длиной около 4 см и мощностью 1Вт - жила долго - лет 15 , жила не тужила,
пока сегодня вечером не выпустила вся её электронная начинка волшебный дым (как известно вся электроника на нём работает) - после чего лампочка завоняла и отказалась работать.

Срочно нужно было собрать ночничек. Конечно же выбор пал на светодиоды - некондиции набралось много - надо же использовать добро.

Сейчас кратко опишу, что сделал, а уже завтра фото - поздновато уже.

Покопался в интернете, порассматривал схемы всего мыслимого и откровенно немыслимого в схемах-предложениях от школораторов на Ютюбе.
После чего плюнул и решил собирать по своей схеме ...... и тут ...... нашел нужную схему по совсем неприметной ссылке.
Вообщем .... изобрести велосипед у меня не получилось - взял уже всё готовое.
Схема светодиодной лампы довольно проста и не требует высшего образования для ее сборки, собрать ее сможет любой начинающий радиолюбитель.

Вот описание работы схемы из интернета, собственно всё практически понятно и доступно (описание приведено с сохранением симантики автора):
"Конденсатор С1 подбирается непосредственно по току светодиодов, у меня стоят светодиоды smd5050 их 18 штук,
в одном корпусе светодиода три кристалла, итого получается 54 светодиода соединенных последовательно.
Один светодиод потребляет 20 мА т.к. светодиоды подключены последовательно то ток не меняется, конденсатор поставил на 0,47 мкФ 400 вольт и получился ток потребления 17 мА,
больше и не надо, пускай лучше запас небольшой будет.
Дальше стоит диодный мост который защищает светодиоды от обратного напряжения, диодный мост я поставил DB107S 1А 1000 вольт, такого моста вполне хватит для этой схемы.
Дальше у нас стоит резистор на 100 Ом, причем не важно сколько светодиодов стоит 1 или 10, сопротивление при этом не меняется,
но есть одно но, меняется только мощность резистора в зависимости от мощности светодиода.
На свои 20 мили амперные светодиоды я поставил резистор мощностью 0,125 ватта,
а вот когда я собирал на пол ватных светодиодах и ток потребления 180 мА, то я ставил резистор на 0,5 ватта.
Дальше у нас конденсатор С2, он защищает наши светодиоды от всплесков напряжения в сети, сам конденсатор я взял с эконом лампочки 4,7 мкФ 400 вольт."

Собрал комплект деталей, всё спаял в кучу, сделал некоторые изменения в схеме, включил в работу - вроде бы всё нормально.

В следующем сообщении уже дам фото и описание тех схемных изменений которые необходимо внести или которые внесены мною.
.... дальше будет.

[yarishNEW]

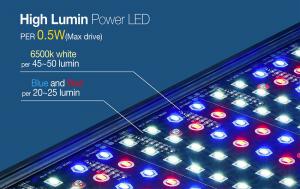

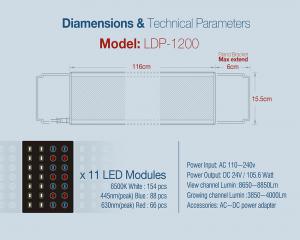

Наткнулся на китайпроме на светильник для аквасов - слупили его китайчата на светиках по 0,5Вт - зато нашпиговали сразу несколькими вариантами комплектации.
Правда со всего мне понравилось только решение с блоком питания, всё остальное на мой взгляд весьма спорно с технической точки зрения.

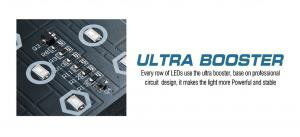

Забабахали все каналы светиков через гасящие резисторы и совершенно этого не стесняются

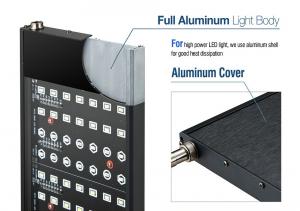

И опять же пластина на которой напаяны светодиоды не соприкасается с корпусом который вроде как должен быть радиатором.

А вот это решение мне очень понравилось

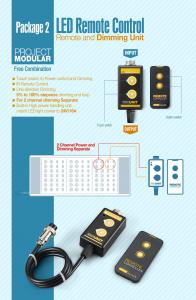

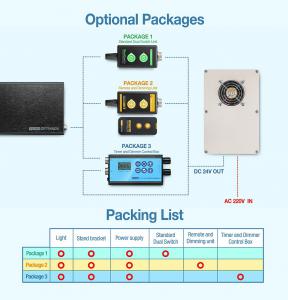

Комплектация возможна в 3-х вариантах

[market223]

200 баксов !
Да ну нах. За эти деньги даже подумать страшно, что можно сделать.

Сообщение отредактировал market223 - 28.11.2016, 22:57

[yarishNEW]

Возникла необходимость по бартеру сделать светильник для наника в 20 литров.


Был получен на руки алюмпрофиль покрытый порошковой краской и очень глубокий для размещения диодов.

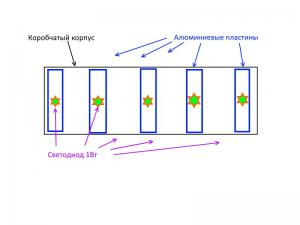

Для приближения светиков к краю профиля нужно было в паз вставить какую-то промежуточную алюминиевую пластину на которую затем приклеить светики.
Прикупил на железной барахолке алюминиевую полосу-"линейку" толщиной 4 мм, но ширина этой полосы немного не подходила под задачу и поэтому пришлось немного извратиться.

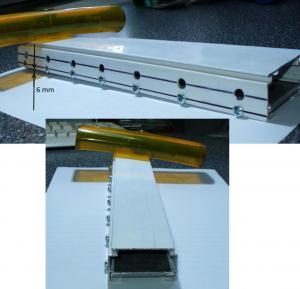

Всё бы ничего, но после установки отрезанных пластин (как вы понимаете с точностью до 1 мм простой ножовкой по металлу отрезать проблематично) и их закрепления
шурупами профиль повело "пропеллером". Причем пропеллер получился с перекосом в 6 мм.

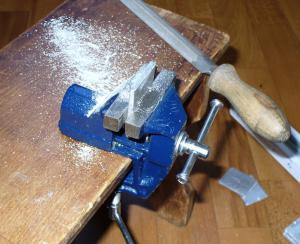

Вспоминая наследие монголо-татарского ига (т.е. матерные слова) были извлечены тисочки и напильник, этим нехитрым дедовским инструментом все пластины были подогнаны под размер паза в профиле.


Дальше будет ....

Сообщение отредактировал yarishNEW - 30.11.2016, 21:01

[yarishNEW]

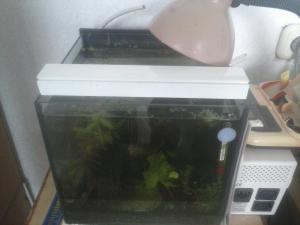

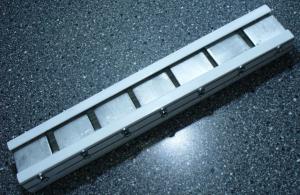

Результат сборки светильника представлен на фото, все пластины сдвинуты в притык друг к другу, чтобы крайние светики поменьше светили на боковые стекла акваса.



В светильнике установлены 6 шт. светодиодов 7000К и один фито - для разнообразия и .... удовлетворения модных веяний.



Запитаны светики от драйвера на 6-10 диодов который по замерам выдает 280мА т.е. диоды работают в щадящем режиме.

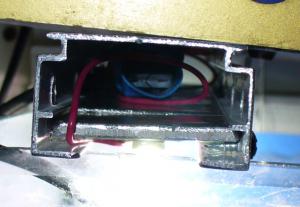

На фото видно образец драйвера и рабочий драйвер уже обтянутый термоусадкой.



Расстояние между радиаторными пластинами и корпусом светильника вполне помещает этот драйвер внутрь корпуса, поэтому от светильника выходит только один провод с вилкой 220Вольт.
Торцы профиля не глушились т.к. при этом охлаждение радиаторов будет недостаточным для поддержания нужной рабочей температуры светодиодов.
Большие отверстия по боковым поверхностям профиля по задумке тоже должны выполнять роль дополнительной вентиляции.
Надеюсь все эти меры дадут возможность светодиодам иметь нормальный рабочий температурный режим даже в жаркий летний период.



Вроде бы всё. Светильник протестирован, всё работает в штатном режиме. Завтра будет отдан хозяину в постоянную эксплуатацию.

Сообщение отредактировал yarishNEW - 30.11.2016, 21:03

[литовец]

Фито-фитишь, Олег при всём уважении.

[Andrew1]

Николаич,а драйвер не будет перегреваться?

[yarishNEW]

Дима, так я ведь и написал

один фито - для разнообразия и .... удовлетворения модных веяний.

Т.к. светильник по бартеру, так просто подумал, чтобы хозяин не сказал, что пожадничал на цветной светодиод.
Хотел поставить сначала теплый белый 3100К, чтобы света было побольше, ну а потом передумал.

драйвер не будет перегреваться

Во-первых он не полностью герметичен в термоусадке - на фото видно, а во-вторых он нагружен по минимуму, в-третьих он в корпусе как на сквозняке.


Специально такой драйвер выбрал и поставил из соображений нагрева и надежности.
Светильник собственно уже несколько дней как собран и стоит на тесте, это я с описанием немного затянул.
Нагрева-перегрева не замечено, я драйвер вытаскивал и осматривал термоусадку которую я специально не полностью осадил - всё нормально, она дополнительно не скукожилась.

Сообщение отредактировал yarishNEW - 1.12.2016, 10:05
