Бюджетный АКВА-контроллер для LED-освещения аквариумов., Обсуждение, ответы на вопросы. Опции

[aleks4]

В дополнение к своим светодиодным (LED) светильникам решил оснастить их контроллерами.
Постарался сделать контроллер максимально бюджетным и при этом выполняющим основные функции управления освещением в полном объёме.

Данное устройство предназначено
для автоматического управления освещением аквариума с использованием LED-технологий (светодиодами).

Рассчитано на ток 300mА, 600mА, 1000mA. (в зависимости от выбранного драйвера) работающее в диапазоне 12....36V.

Устройство имеет 4 управляемых канала и 2 дополнительных. Дополнительные каналы можно использовать параллельно с любым из четырех
(каждый драйвер позволяет запускать от 1.....10 диодов)

Основные функции:

Два режима :
- ”auto”-светильник работает по заданным настройкам, яркости каналов и времени.
- ”manual”-светильник все время светится (в этом режиме производится настройка яркости поканально)

Рассвет-закат, встроенная функция розжиг 1 канала от 0..100% за 15мин., по истечению 10мин.
подключаются 2 и 3 каналы и разжигаются от 0...100% 15мин. (в сумме рассвет-закат длится 30мин)

Время работы светильника пользователь выбирает самостоятельно с помощью ДИП переключателя
оно заложено фиксировано 4-6-8-10 часов +30мин. на закат

Регулировка яркости всех каналов одновременно от 0...100%(в любом режиме)

Регулировка яркости по каждому каналу отдельно от 0...100% (в режиме manual)
Регулировка по канально осуществляется нажатием и удержанием кнопки данного канала, имеет 8 ступеней.

4-тый канал служит ночной подсветкой и работает во время ”сна” основных каналов
включается за 5 мин. до окончания ”заката”, и выключается с ”рассветом” через 5мин.
Регулировка 4-го канала производится в любом режиме.

Запуск с отсчетом времени производится скрытой кнопкой RST -удержанием пока один из каналов
не наберет полную яркость, и погаснет-это означает что отсчет заданного времени начался и цикл
запустился, теперь каждые сутки у вас в одно и тоже время будет происходить включение.
(Запуск производить в режиме ”auto”, устройство имеет встроенные часы с батарейкой, при отключении электроэнергии цикл не сбивается)

Менять время работы , или запустить в другое время суток цикл, можно когда угодно.

Сообщение отредактировал 364 - 27.11.2014, 16:01

Причина редактирования: Просьба ТС

[ивандрей]

и я в очереди

[zbmaxx]

Я тоже в очереди!

[aleks4]

Список желающих по не многу растет.
Теперь о контроллере-пока данная конфигурация является строго заточена под освещение.
Изучая потребности при эксплуатащии аквариума возникает задумка -добавить опцию обогрев -охлаждение
Если она нужна ,она устанавливается если нет ,значит она отсутствует.

[MONSTR]

Игорь заинтересовала эта фраза Изучая потребности при эксплуатащии аквариума возникает задумка -добавить опцию обогрев -охлаждение---- двухкомнатную квартиру сможет твоя задумка зимой нагреть до 26 гр вместе с аквариумом,а летом охладить до 24 градусов...??

[aleks4]

двухкомнатную квартиру сможет твоя задумка зимой нагреть до 26

Стас, без проблем ставим промежуточное реле на 50-60А, подключаем два "козлика" по 5кВт и ходишь по квартире в трусах-лишь бы проводка выдержала.
За охлаждение подумаем ближе к лету.

Сообщение отредактировал aleks4 - 10.12.2014, 23:55

[Shirakura]

Игорь, привет!
Вот чует мое сердце, что мой тестовый вариант уже хочешь мне отправить
Банка уже заждалась его:))

[aleks4]

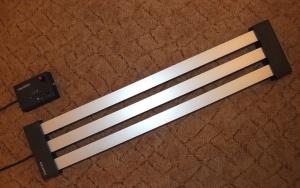

Да,Костя твой тестовый контроллер, и светильник готовы сегодня отправлю.

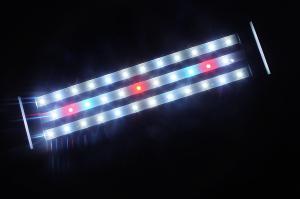

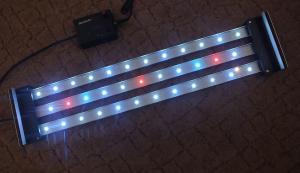

На 2 фото минимальная яркость на 3 фото максимальная.

[ded_andrey]

Изучая потребности при эксплуатащии аквариума возникает задумка -добавить опцию обогрев -охлаждение
Если она нужна ,она устанавливается если нет ,значит она отсутствует.[/quote]

Игорь есть такая потребность в установке датчика температуры на охлаждение и обогрев в одном контроллере, чтоб минимизировать лишние приблу ды в тумбачке.

Сообщение отредактировал ded_andrey - 12.12.2014, 19:04

[MoZZart]

Изучая потребности при эксплуатащии аквариума возникает задумка -добавить опцию обогрев -охлаждение.

Игорь привет! очень интересная задумка у тебя, правильное направление твой светильник работает как часы, рассветы закаты все работает отлично,
прошло уже больше недели полет нормальный

[Shirakura]

Да,Костя твой тестовый контроллер, и светильник готовы сегодня отправлю.
На 2 фото минимальная яркость на 3 фото максимальная.

Сегодня не смог забрать светильник с Новой Почты, очень жаль. Впереди еще воскресенье.
Не терпится поставить свет на акву

Сообщение отредактировал Shirakura - 13.12.2014, 18:43

[Shirakura]

Получил вчера светильник с контроллером. Свет, как заказывал - все супер!
Контроллер начал тестировать. По функционалу все понятно и ничего лишнего. Очень удобно.
Рассвет сегодня пропустил, так что буду ловить закат

[aleks4]

так что буду ловить закат

Сачек возьми по больше

[Senturio]

Какая гарантия на данное устройство?
Какой фирмы драйвера можно использовать если не заказывать комплектные.
Например LDD1000H станут туда по посадочному месту?

[aleks4]

Драйвера только под этот контроллер свои-не вижу смысла в других,в данном устройстве драйвера в два раза меньше по размеру, и работают с любым током 300-350,600-700,1000- 1200 и стоимость смешная .
Если уж сильно надо свои драйвера, на плате - останется подсоединить Плюс-Минус-Управление.

[Senturio]

Драйвера только под этот контроллер свои-не вижу смысла в других,в данном устройстве драйвера в два раза меньше по размеру, и работают с любым током 300-350,600-700,1000- 1200 и стоимость смешная .
Если уж сильно надо свои драйвера, на плате - останется подсоединить Плюс-Минус-Управление.

Смысл конкретно для меня объясню - по LDD уже есть отзывы и все даташиты с функционалом тоже.
Любителями LED света они изучены, тут же неизвестный "кот в мешке" и к каким последствиям приведет его эксплуатация в разных внештатных ситуациях (к примеру, у меня ребенок уронил светильник в аквариум), пока не описано - поэтому даже за смешную стоимость мне таких сюрпризов не надо.
Насчет алгоритма - я так понимаю прошивка одна и модификация ее по месту невозможна как у других контроллеров предлагаемых форумчанами ранее Sokol_And или airsoft , или в дальнейшем возможна такая функциональная модернизация.

[aleks4]

Напишу еще раз,контроллер изготовлен как можно бюджетно, и рассчитан только под освещение,со временем будет добавлена опция обогрев- охлаждение и то по желанию заказчика.
Меня даташиты других производителей не сильно интересуют-если вы разбираетесь в элекронике должны знать что устройство такое как драйвер построено практически по одному и тому же принцыпу, и за какие сюрпризы может идти речь.Не задавайте глупых вопросов-если ребенок уронит светильник в аквариум ни чего не будет так само как и с другими по тому как питание 12-36V.Защита от замыкания есть,и от обрыва.
Далее,алгоритм можна конкретно под каждого заказчика изменять -в условиях функционала.
Еще повторюсь:
Контроллер для освещения- выполнен с самыми необходимыми функциями которые нужны для использования освещения в аквариуме.
Для гурманов есть другие контроллеры с кучей не востребованных функций, и ценой дороже в 2 раза.
У каждого есть право выбирать что ему по душе, и карману.

Сообщение отредактировал aleks4 - 18.12.2014, 22:55

[Senturio]

Напишу еще раз,контроллер изготовлен как можно бюджетно, и рассчитан только под освещение,со временем будет добавлена опция обогрев- охлаждение и то по желанию заказчика.
Меня даташиты других производителей не сильно интересуют-если вы разбираетесь в элекронике должны знать что устройство такое как драйвер построено практически по одному и тому же принцыпу, и за какие сюрпризы может идти речь.Не задавайте глупых вопросов-если ребенок уронит светильник в аквариум ни чего не будет так само как и с другими по тому как питание 12-36V.Защита от замыкания есть,и от обрыва.
Далее,алгоритм можна конкретно под каждого заказчика изменять -в условиях функционала.
Еще повторюсь:
Контроллер для освещения- выполнен с самыми необходимыми функциями которые нужны для использования освещения в аквариуме.
Для гурманов есть другие контроллеры с кучей не востребованных функций, и ценой дороже в 2 раза.
У каждого есть право выбирать что ему по душе, и карману.

Можно было в первом посте описать все подробно, как у других с аналогичными изделиями, тогда бы и вопросы отпали сами собой. Есть ли защита от перегрева?
Про гарантию так и не увидел ответа.

[aleks4]

Это раздел "очумелые ручки"
Сейчас работают тестовые образцы-после Нового Года будет создана тема по продаже данного девайса- где будет все указано,а пока проводим тесты.

Есть ли защита от перегрева?

От какого перегрева,чего перегрева?Задавайте конкретные вопросы.

Сообщение отредактировал aleks4 - 18.12.2014, 23:23

[Senturio]

Это раздел "очумелые ручки"
Сейчас работают тестовые образцы-после Нового Года будет создана тема по продаже данного девайса- где будет все указано,а пока проводим тесты.

Есть ли защита от перегрева?

От какого перегрева,чего перегрева?Задавайте конкретные вопросы.

Естественно драйверов - датчика температуры внешнего для контроля нагрева профиля ведь нет в опциях.
Качественный драйвер должен иметь такую схему работы - При увеличении
температуры платы модуля в районе силовых ключей выше 75°С выходной ток источников будет
снижаться из расчета, ориентировочно, на 10% на каждые 10 градусов превышения, с целью снижения
тепловой нагрузки на ответственные элементы изделия. При понижении температуры рабочий ток будет
возвращаться к номинальному значению. Если температура выходит за предел 120 С драйвер просто себя отключает для охлаждения.

[Chumak]

Наскільки я розумію, цей контроллер не призначений для установки у світильник. Тому драйвери не будуть нагріватися від зовнішнього джерела. А сам він розрахований на работу при охолодженні в пассивному режимі. Звідки перегрів?
І щодо падіння світильника у воду. Шось мені підказує, що якщо таке станеться, то не врятує навіть найліпший драйвер. Від таких ситуацій треба ставити УЗО на лінію 220 В.

Ігоре, а що за драйвери у тебе? Як і діоди - шось з китайських сайтів?
