> Handmade Scaper’s LED Light, Самоделка на 50т литров на Cree и Semileds
AYakushkin
сообщение 30.7.2014, 10:15
Сообщение #1


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


И снова всем привет! hi.gif

Решился я собрать новый интерестный свет для полученного Dennerle Scaper's Tank Complete 50l. Выдали мне его для участия в финале ихнего конкурса. (Если кому интерестно, вот результаты первого тура: http://all4aquarium.ru/ru/events/scapers-contest/1st-stage).
Имеющийся в комплекте светильник Scaper’s Light с ЛЛ на борту мощностью 24 Вт. мягко говоря маловат...

А если так, значит нужно сделать самому!

И так, что мы имеем:

Набор диодов:
1. CoolWhite - 6
2. WarmWhite - 2
3. Cyan - 4
4. Blue - 2
5. DeepRed - 2

Спектр примерно будет вот такой:
Прикрепленное изображение

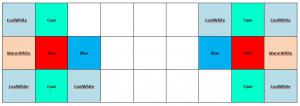

Расположение на профиле 72мм:
Прикрепленное изображение

По середине пустота, там нога будет, на которой будет светильник стоять на задней стенке аквариума.

Пока так. Решил собрать по холоднее теперь.
Жду пожелания и критику с огромным удовольствием!

Сообщение отредактировал AYakushkin - 30.7.2014, 10:29


--------------------


7
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
3 страниц V   1 2 3 >
Ответов (1 - 19)
Vallacrim
сообщение 30.7.2014, 12:16
Сообщение #2


Активный аквариумист
***
Группа: Журналисты
Сообщений: 482
Регистрация: 14.2.2014
Из: Дружковка
Неизвестно Украина
Благодарности: 904 раз(а)


AYakushkin, если не трудно расскажите пожалуйста что дают цианы в пресноводном аквариуме? Спасибо.


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 30.7.2014, 13:12
Сообщение #3


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


На 510 нм находится пик поглощения каротиноидного пигмента - лютеина. И в тех растениях, где его концентрация велика, cyan может вызывать бурный рост.
(с) nanolab

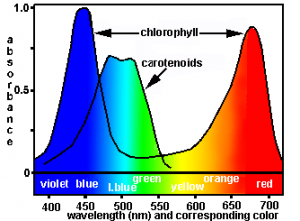

А вот от мена кратинка:
Прикрепленное изображение

То есть как бы хлорофилы это хорошо, но не стоит забывать про каротеноиды!

И из личного опыта использования, он очень положительно влияет на рост растений при этом не провоцируя (в отличии от дипреда) рост нежелательных водорослей.

Сообщение отредактировал AYakushkin - 30.7.2014, 13:30


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Vallacrim
сообщение 30.7.2014, 14:27
Сообщение #4


Активный аквариумист
***
Группа: Журналисты
Сообщений: 482
Регистрация: 14.2.2014
Из: Дружковка
Неизвестно Украина
Благодарности: 904 раз(а)


Спасибо большое. Желаю вам победы!


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 30.7.2014, 14:31
Сообщение #5


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Спасибо вам огромное за пожелание!


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
nanolab
сообщение 30.7.2014, 15:59
Сообщение #6


Новенький на форуме
*
Группа: Пользователи
Сообщений: 25
Регистрация: 12.11.2013
Из: Харьков
Украина Украина
Благодарности: 60 раз(а)


Цитата(Vallacrim @ 30.7.2014, 13:12) *
AYakushkin, если не трудно расскажите пожалуйста что дают цианы в пресноводном аквариуме? Спасибо.

Vallacrim, второй немаловажный фактор: и синий, и циан, и дип ред улучшают цветопередачу светильника (поскольку в этих областях спектра у белых светодиодов провалы). И если синего и красного в персноводном аквариуме может не оказаться, то зеленые цвета в нем есть всегда.


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 4.8.2014, 9:07
Сообщение #7


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)

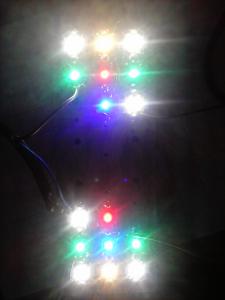

Собрал, спаял, включил, афигел! wacko.gif

Прикрепленное изображение
Прикрепленное изображение


Благодаря nanolab получил более точные характеристики сего светила:

световой поток - 2500 лм
оптическая мощность - 10 Вт
поток фотонов PAR - 68,8 мкмоль/с
цв. температура - 9000 К
CRI - 97

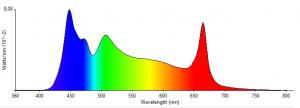

Спектр:
Прикрепленное изображение



Теперь нужно соорудить ногу для установки на аквариум и небольшое активное охлаждение на базе низенького куллерочка, типа:
Прикрепленное изображение

Есть у меня один в загашнике.

Сообщение отредактировал AYakushkin - 4.8.2014, 9:09


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 4.8.2014, 11:34
Сообщение #8


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Забыл дописать.
Планирую использовать ступенчатый метод освещения.
Имеется два драйвера, на один белый, на второй - цветные.

По крайней мере буду комутировать так, поскольку есть опасения хорошего переизбытка света...


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Lestryb
сообщение 4.8.2014, 11:43
Сообщение #9


Новенький на форуме
*
Группа: Пользователи
Сообщений: 22
Регистрация: 19.7.2014
Из: Киев
Украина
Благодарности: 14 раз(а)


Очень интересная и нужная тема, желаю Вам удачи..


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 5.8.2014, 15:38
Сообщение #10


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Сегодня на работе появилось окно и я смог немного дособирать свое светило.

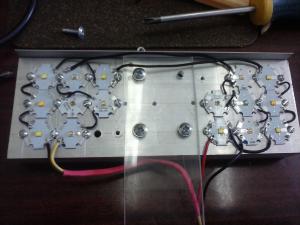

Скомутировал под два канала, один белые, второй - цветные:

Прикрепленное изображение

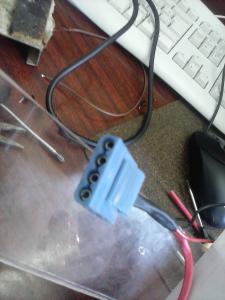

Также решил использовать 4х контактный разьем, в случае перехода на один драйвер, поставил пеермычку и все:

Прикрепленное изображение

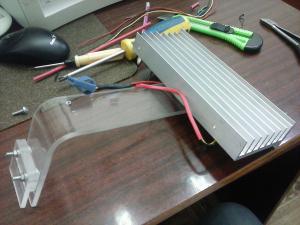

Ну и соорудил ногу:

Прикрепленное изображение


Завтра поставлю куллер охлаждения и все, потащу домой - фоткать на аквариуме! smile.gif




--------------------


Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 7.8.2014, 7:28
Сообщение #11


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Всем привет! hi.gif
Ну что сказать, поставил я вчера свое светило и зажег! И офигел, света ух как много и очень красиво. wacko.gif

Ну по порядку и с фото.

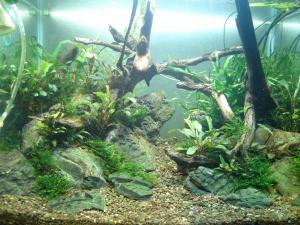

С родным светильником денерле:
Прикрепленное изображение

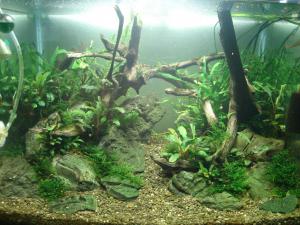

Мой светильник, канал белых диодов:
Прикрепленное изображение

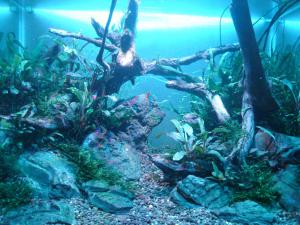

Канал цветных:
Прикрепленное изображение

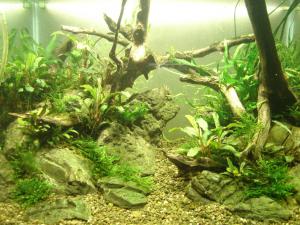

Оба канала вместе:
Прикрепленное изображение

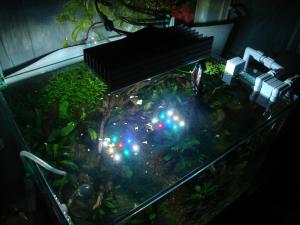

Ну и общий вид (там бардак с проводами, не успел все красиво спрятать):
Прикрепленное изображение


Скажу прямо, свет меня впечатлил. Хоть это уже не первый мой лед светильник, но этот меня впечатлил. Фотик не передает всего того, что видно вживую. Например фото отдельно белого канала, фотик почему то зажелтил... не знаю. Настройки на фотике были одинаковые для каждого фото. Да и фотоаппарат скажем так, обычная мыльничка.

Визуально света очень много, буду наблюдать пристально, все таки банка растет на конкурс.

Каналы распределил следующим образом: белые включаются в 7:00, затем в 9:00 - цветные, в 15:00 цветные отключаються, и в 16:00 отключаются белые.

Насколько я помю, растения просыпаются в течении 1,5-2 часа и активно питаються первые 2-4 часа, затем интенсивность фотосинтеза падает. Если ошибаюсь, обязательно поправьте меня!

Теперь все, будем ждать результаты! А вот какие они будут, увидим позже.... good.gif или mad.gif

Сообщение отредактировал AYakushkin - 7.8.2014, 7:30


--------------------


Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Vallacrim
сообщение 7.8.2014, 19:03
Сообщение #12


Активный аквариумист
***
Группа: Журналисты
Сообщений: 482
Регистрация: 14.2.2014
Из: Дружковка
Неизвестно Украина
Благодарности: 904 раз(а)


А будет новый скейп?


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 7.8.2014, 19:12
Сообщение #13


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Ну пока, до конца октября, буду выжимать из этого максимум. А потом обязательно новый. wink.gif


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 9.8.2014, 16:51
Сообщение #14


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


И снова всем привет!

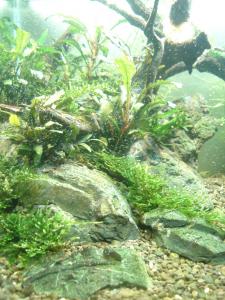

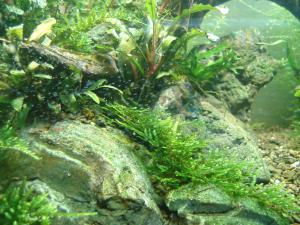

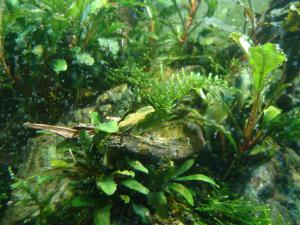

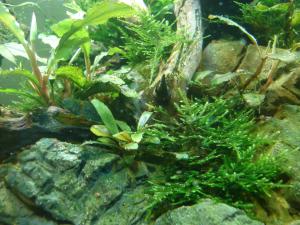

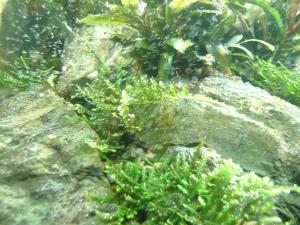

Сегодня был слегка ошарашен состоянием аквариума в середине светового дня и не удержался, сделал фото. Все дело в том, что светильник я поставил в среду вечером да и не смотрю на аквариум, а сегодня весь день дома крутился, тут глядь, а там... капец что творится... mad.gif Красотень одним словом (пока что...) good.gif wink.gif :

Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение

Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение

Прикрепленное изображение
Прикрепленное изображение



Настройки светового дня сократил немного на всякий случай. Теперь так: белый вкл. в 7:00, затем в 9:00 - цветные и выкл в 13:00, и белые выкл. в 15:00. Это временно, пару недель будет так при постоянном мониторинге и тестировании. Если не вылезет никакая бяка (в чем я сильно сомневаюсь... sad.gif ), тогда будем увеличивать по часу еще.

Но видон растения меня впечатлил.. и это все на водопроводе и с самодельным аппаратом а-ля "Киппа" для СО2.

Сообщение отредактировал AYakushkin - 9.8.2014, 16:53


--------------------


Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Vallacrim
сообщение 21.10.2014, 12:50
Сообщение #15


Активный аквариумист
***
Группа: Журналисты
Сообщений: 482
Регистрация: 14.2.2014
Из: Дружковка
Неизвестно Украина
Благодарности: 904 раз(а)


Где продолжение?


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 22.10.2014, 7:50
Сообщение #16


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Будет продолжение скоро!
Светильник просто пришлось убрать, что бы продолжить участие в конкурсе от денерле! Неделю назад отправил финальное фото, и снова поставил сей светильник. Вот немного погодя покажу.

А если на словах, то все прекрасно! Рост растений отличный. Буцефаландры приобрели свой настоящий оттенок (коричневый, синеватый), мох прет как на дрожжах, ротала индика тоже, раз в неделю стригу и цвет у нее красноватый. Стекла не заростают. В начале поперла зеленка на декорациях, но сейчас все значительно лучше стало.

Вот чуть позже все покажу.
Спасибо за интерес!


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Vallacrim
сообщение 22.10.2014, 9:01
Сообщение #17


Активный аквариумист
***
Группа: Журналисты
Сообщений: 482
Регистрация: 14.2.2014
Из: Дружковка
Неизвестно Украина
Благодарности: 904 раз(а)


А что за программа, в которой спектр отображается?


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
AYakushkin
сообщение 22.10.2014, 10:44
Сообщение #18


Aquafanatic
*****
Группа: Журналисты
Сообщений: 1 654
Регистрация: 8.2.2012
Из: Канев
Украина Украина
Благодарности: 3374 раз(а)


Я пользуюсь вот этими сайтами:
http://www.1023world.net/diy/spectra/
http://www.ledspecs.com/#



--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
nanolab
сообщение 22.10.2014, 17:29
Сообщение #19


Новенький на форуме
*
Группа: Пользователи
Сообщений: 25
Регистрация: 12.11.2013
Из: Харьков
Украина Украина
Благодарности: 60 раз(а)


Цитата(Vallacrim @ 22.10.2014, 9:57) *
А что за программа, в которой спектр отображается?

Рекомендую скачать с сайта Osram программу LED Color Calculator (предварительно нужно зарегистрироваться).
В стоковой базе есть, понятное дело, только светодиоды Osram, но для большинства задач этого достаточно. Можно создавать свою базу.


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
cahek80
сообщение 3.11.2014, 11:43
Сообщение #20


Активный аквариумист
***
Группа: Партнёры
Сообщений: 131
Регистрация: 21.7.2011
Из: Киев
Украина
Благодарности: 93 раз(а)


А можете описать подробнее, какие светодиоды (я так понимаю cree?), какой мощности, где покупали, на сколько литров?

Хочу сделать себе тоже открытый аквариум, точнее жена очень хочет банку типа ADA, такой же светильник, подвесной.
Вот светильник планирую сделать руками и хотелось бы светодиодный.
Перейти в начало страницы
Вставить ник
+Цитировать сообщение

3 страниц V   1 2 3 >
Начать новую темуОтветить в данную тему
Теги
Нет тегов для показа


1 чел. читают эту тему (гостей: 1, скрытых пользователей: 0)
Пользователей: 0

Свернуть

> Похожие темы

  Тема Ответов Автор Просмотров Последнее сообщение
Нет новых сообщений В теме есть приложенияPtero Light Balancer Lite акваріумний контролер освітлення
0 TM Ptero 1 561 15.7.2019, 13:43 Посл. сообщение: TM Ptero
Нет новых сообщений Ножки AQUAXER, Easy Light двойные, 2 шт.
0 Arowana Info 311 24.6.2018, 1:26 Посл. сообщение: Arowana Info
Нет новых сообщений Ножки AQUAXER, Easy Light одинарные, 2 шт.
0 Arowana Info 315 24.6.2018, 1:24 Посл. сообщение: Arowana Info
Нет новых сообщений Светильник AQUAXER Foolproof LED Light, размер под заказ.
0 Arowana Info 511 24.4.2018, 23:28 Посл. сообщение: Arowana Info
Нет новых сообщений Светоарматура Juwel T5 High-Lite Light Unit 150 см, 2 x 54 Вт.
0 Arowana Info 493 18.9.2017, 8:22 Посл. сообщение: Arowana Info





Перейти в начало страницы RSS Текстовая версия Сейчас: 18.11.2019, 20:53
