Крышка для морского аквариума 45л Опции

[EShamaev]

Добрый день всем фанатам,

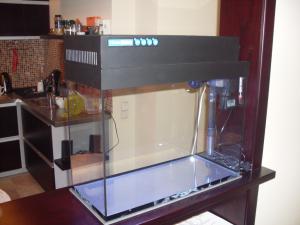

Первым шагом к запуску морского аквариума стало изготовление крышки под банку от природы 45л.
Было решено делать строгую прямоугольную крышку из акрила с дополнительным ободом вокруг внешней части аквариума, чтобы скрыть вурхний уровень воды.

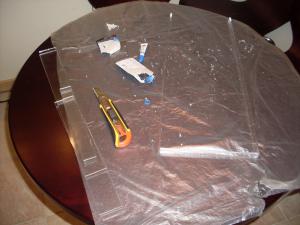

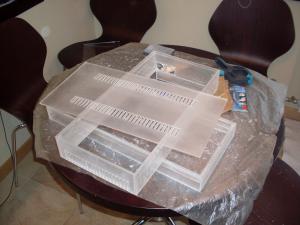

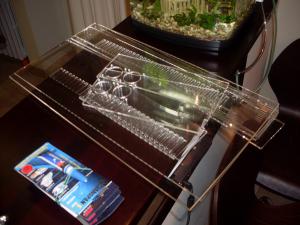

Первый шаг - порезка на лазерном станке всех деталей.

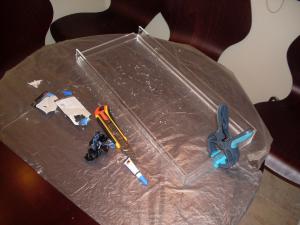

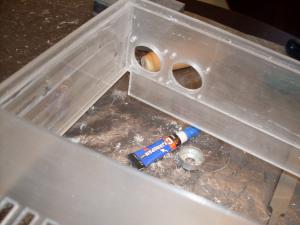

Лазерный станок при порезке оплавляет край, поэтому далее шел мучительный процесс шлифовки и затем поклейки 2х частей крышки.

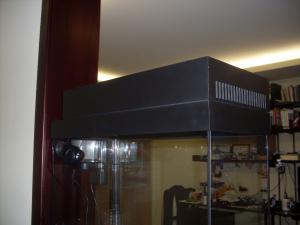

После склейки все было погрунтовано и покрашено в черный матовый цвет.

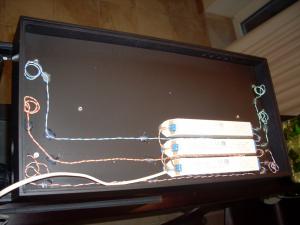

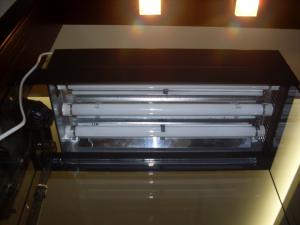

В верхнюю часть верхней крышки поставлены 3 балласта, в нижнюю - 2 лампы PowerGlo и 1 лампа MarineGlo.
Кроме того между отражателями наклеены полоски светодиодов (лунный свет)

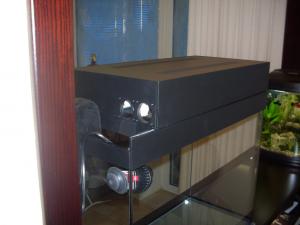

С узкого бока - 2 вентилятора для охлаждения ламп и воды, надеюсь их производительности хватит.
И центральное место занял контроллер освещения - полный функциональный аналог AquaMedic Light Controler, с правильным последовательным включением всех ламп, регулировкой яркости светодиодов, фазами луны и всем-всем.

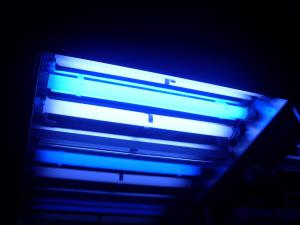

Итого: 30 Вт PowerGlo, 15 Вт MarineGlo, 1м синих светодиодов на 45л.

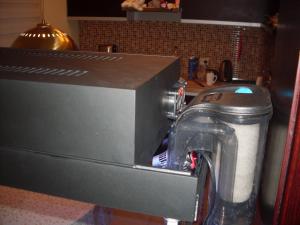

Единственное что не было сделано, причем намеренно, крышечки или отсека для кормления. Лампы вставали так, что не смог даже придумать красивое решение. Зато крышка легкая и можно сдвигать по полозьям в основании во время кормления. Для чистки и другого обслуживания - снять вообще не проблема.

[жук]

EShamaev, профессионально...Услуги лазерного станка дорого?Или у вас свой подход?

[EShamaev]

Недорого. 6 грн за погонный метр реза 1 мм толшины акрила. Использовался акрил 4мм, порезка с материалами вышла в 240 грн.

[жук]

EShamaev,это в Днепропетровске или в Киеве?Чтоб не морочить голову,что за контора,попробую подобную в Киеве найти.

[arelav]

EShamaev, Супер!!!

жук, Лазер-Профи www.laser-profi.com.ua

[Realist]

да! БОМБА! На следующую баночку тоже заморочусь такой. Реально классно! Природа рядом нервно курит
"контроллер освещения - полный функциональный аналог AquaMedic Light Controler" а вот с этого места поподробнее, пожалуйста

[EShamaev]

"контроллер освещения - полный функциональный аналог AquaMedic Light Controler" а вот с этого места поподробнее, пожалуйста

Вначале что есть в аквамедике: 2 релейных канала на основной свет и актиник и один канал через симистор (фазовое регулирование мощности) на лунный свет (для ламп накаливания). Задается время включения/выключения основного света, время предсвечения и досвечивания луны (на 100%) при включении/выключении основного света и фазы луны изменением яркости 3го канала от 15% (молодая луна) до 75% (полная луна).
Все это есть, но!
Я добавил еще один канал, т.к. у меня 2 лампы PowerGlo, которые включаются не сразу а еще через небольшой промежуток времени. То есть рассвет и закат более плавный.
Лунный свет на светодиодах, так что 3 канал это ШИМ 12В, и кроме этого еще один ШИМ 12В на вентиляторы. Скорость вращения меняется в зависимости от количества включенных ламп, чтобы эффект на температуру воды был минимальный.

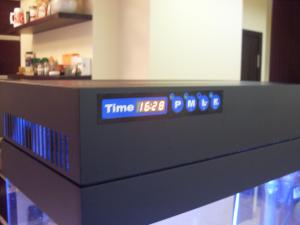

4 кнопки для переключения между режимами ВЫКЛ/АВТОМАТ/РУЧНОЙ ВКЛ для каждого устройства и индикатор времени. Я ЖКИ не люблю, поэтому светодиодный. Яркость его ночью уменьшается, чтобы спать не мешал.

[Vedya]

Чото я не совсем понял, контроллер покупной?

[EShamaev]

Нет. Не покупной. Я дал себе слово электронику для аквариумов не покупать. Если и покупать, то только в целях Reverse Engineering.

[Vedya]

А можно тогда схемку этого контролера?

[EShamaev]

Да не вопрос. Только вот чем она вам поможет?

 Light.pdf ( 167.76 килобайт ) Кол-во скачиваний: 98

[жук]

EShamaev, последний вопрос:все запитано постоянкой 12В(что за лампы такие)?И как себя показал молекулярный клей на составных корпуса,не рассыхается?

[EShamaev]

EShamaev, последний вопрос:все запитано постоянкой 12В(что за лампы такие)?И как себя показал молекулярный клей на составных корпуса,не рассыхается?

Почему 12В? 220 через реле на электронные баласты. От 12В работают светики через транзисторы с регулировкой яркости по фазам луны и вентиляторы.
Клей показал себя нормально, но сейчас клею акрил Cosmofen PMMA, нравится намного больше. И по деньгам экономичней это точно.

[жук]

сейчас клею акрил Cosmofen PMMA

это что или где?Я подумал,что это у вас три 12 вольтовых трансформатора стоят на три лампы,еще и не маленькие.

[EShamaev]

Нет, так на схемах обозначаются реле. K1, K2 И K3, они даже подписаны "Relay". Коммутируют 220В на балласты, этого на схеме нет, прикрепленная схема - это то что на плате.

[жук]

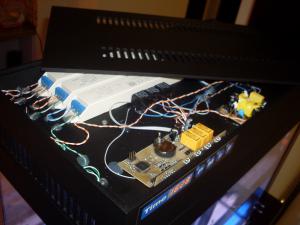

EShamaev, а я не про схему,про монтаж,на фото 6 ряд с верху,думал,что это трансформаторы на 12В три продолговатые-прямоугольные...проехали,не в этом суть.Сам монтаж сделан качественно,все закреплено силиконом,дротики разного цвета,видна рука профи.

[EShamaev]

Не силиконом, это термоклей. А делалось из того что под рукой было. Покупались только балласты.

[volodya_48]

Супер! а что если заказать изготовление такого контроллера? сколько будет стоить? у меня лампы 4*54 вт и к ним 2 ЭПРА по 54 В

[EShamaev]

Контроллеры освещения и оборудования для общего пользования и продажи сейчас в разработке. Будут в продаже примерно через месяц. Если очень надо срочно, отписался в личку.
