Светильник на светодиодах Crее. Опции

[Kronos]

Наконец собрал светильник, дольше думал из чего делать чем его собирал. Основная задача была что бы хорошо не только светил но и выглядел. Сначала хотел корпус сделать из пвх пластика квадратный а ля fluval edge. Но потом в кладовке увидел старую настольную лампу и понял что это то что мне надо.

Разобрал с помощником и оставил только необходимое.

Так как ножка у светильника была низкая, пришлось делать подставку со стойкой из дсп. Собрал для крепости на конфирмат, дсп конечно страшненькое, но все равно оно будет со всех сторон закрыто по этому делал из того что есть. Обклеил стойку пвх пластиком, а по верху черной самоклеющейся пленкой (стойку за аквариумом видно не будет но мне так приятней). Под аквариум приклеил подложку. Из пвх склеил рамку которая будет закрывать подставку и 2 см аквариума.


Здесь купил светодиоды 4 шт Cool White, 1 шт White(3000K) и драйвер APC-16-700. Продавец (кстати рекомендую) посоветовал поставить кулер, нужен он или нет не знаю но дополнительное охлаждение не помешает. Решил купить кулер с радиатором для процессора. Остановился на данной модели так как подошли размеры, площадка для процессора светодиодов была самая большая, а цена самая низкая (бывает же такое). Кулер будет запитан от блока питания от телефона выдает он 6 вольт, то есть вертеться будет на половину мощности (на этих оборотах его практически не слышно). Включатся свет с кулером будет одновременно от таймера. Дальше разметил, сверлил, нарезал резьбу и сажал звезды на термопасту. Намучился я с эти делом, надо было поискать термопроводящий клей или скотч и клеить звезды на него. Под винты поставил пластиковые шайбы так как шляпками касались контакты и спаял как смог.


Первый запуск


Из пвх сделал крепление и установил в корпус.


Второй запуск уже в собранном виде.


Осталось только облагородить все это дело. Приклеил фон на глицерин http://www.arowana-im.com.ua/product_info....roducts_id=1278. Сам светильник и рамку сначала обтянул самоклеюшийся черной пленкой. Но светильник весь был поцарапанный, местами без краски и это все проявилось через пленку. Снял пленку и попробовал обтянуть кожзаменителем, клеил на сапожный клей. Результат очень понравился ну и нижнию рамку тоже им обтянул (что бы было по фен-шую). Осталось только закрыть верх светильника, купил вентиляционную решетку, но она оказалось маленькая по диаметру (не знаю как я мерил). Пришлось делать большую шайбу из пвх и покрасил автомобильной краской из баллончика.


Ну и общий план. Чем еще понравился этот светильник что его можно вертеть как угодно, для удобства обслуживания аквариума.


Ну и на последок стоимость: светодиоды, драйвер с доставкой обошлись 180 гр., кулер 42 гр в комплекте есть термопаста, хотя я использовал пасту Zalman была дома, но думаю разницы в данной ситуации не какой. 2 метра провода, вилка, винты 10 гр, вентиляционная решетка 16 гр, продаются в упаковке по 2 шт. Сама настольная лампа и блок питания от телефона уже были. Итого светильник обошелся 248 гр.
Радиатор при длительной работе с включенным кулером еле теплый, без кулера теплый но не горячий.

Из оборудования фильтр Resun MICRA CY-20, грунт уже использовал его очень понравился и мне и растениям, подложка filtus floran start (Польша) не знаю хорошая или плохая, взял по акции буду пробовать, ну и грелка если понадобится. Жить там будут креветки черри и 5-7 неонов. Растения будут простые, эхинодорус нежный, анубиас, мох, криптокорина вендта, людвигия рубин. Осталось только запустить, надеюсь до нового года успею.
Выслушаю критику, если будут вопросы с удовольствием отвечу.

[yarishNEW]

А какой объём акваса? А какие именно светодиоды были куплены и какова мощность каждого светодиода?

[Kronos]

Аквариум 30*30*35. Светодиоды по 3 вата, Cool White XTEAWT-00-0000-000000G53 - 4шт, White(3000K)(Тёплый белый) XTEAWT-00-0000-00000LBE7 - 1 шт.

[yarishNEW]

Получаем 30 литров и мощность освещения 15Вт (3Вт*5шт).
Какой световой поток светодиоды выдают случайно не знаетё?

[Kronos]

XTEAWT-00-0000-00000LBE7 при 700мА - 167 лм, а при 1500мА - 289 лм.
XTEAWT-00-0000-000000G53 не могу найти дата шит но по памяти помню при 700мА около 230, а при 1500мА около 400мА.
У меня драйвер на 700, то есть в суме 1087/30=36лм/литр. Я думаю для тех растений что у меня должно хватить.

[AYakushkin]

Хватит с головой! глосса будет расти это точно, а возможно и даже куба. Даже точно будет, кубе достаточно 40 Лм/литр, а у вас если вычесть грунт, декорации, недолив, то так и получиться.
У меня на 18ть литров три штуки стоят..

А крепеж неплохой получился!
Ждем теперь запуска аквы и дальнейшего развития!

[yarishNEW]

AYakushkin, Kronos - не меряли люксметром какой световой поток получается в действительности? Нет такой возможности?

[Kronos]

К сожелению люксметра нет.

Сообщение отредактировал Kronos - 17.12.2012, 11:23

[AYakushkin]

У меня тоже нет такого девайса...

[finist]

К сожелению люксметра нет.

У меня тоже нет такого девайса...

А телефона на андроиде? В маркете по запросу luxmeter - 100500 программ на любой вкус. Я тестировал несколько на своем note vs промышленном люксметре. В целом показания правдивые.

[yarishNEW]

А телефона на андроиде`

Гыыы! и такой игрушки у меня нет.

[Kronos]

А телефона на андроиде? В маркете по запросу luxmeter - 100500 программ на любой вкус. Я тестировал несколько на своем note vs промышленном люксметре. В целом показания правдивые.

Андроид есть. Спасибо, будем пробовать.

[yarishNEW]

ООООООО Пробуйте и отпишите результат! Интересненько!

[Kronos]

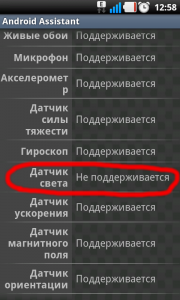

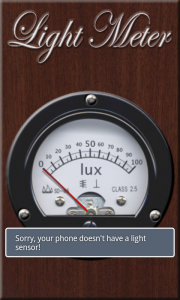

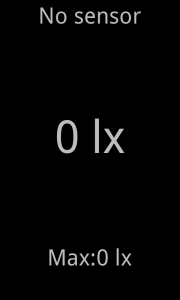

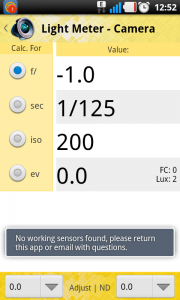

Похоже в моем LG P970 нет датчика света, перепробовал сегодня несколько программ. Хотя это странно, потому что экран меняет яркость в зависимости от освещения. И у жены такой же телефон. Надо по друзьям пройтись.

Сообщение отредактировал Kronos - 18.12.2012, 21:14

Эскизы прикрепленных изображений



[yarishNEW]

нет датчика света

Вот так всегда - засада!

[Kronos]

Вот так всегда - засада!

Что нибудь придумаем.
