LED-светильник для аквы 20 литров, технология изготовления и опыт эксплуатации Опции

[yarishNEW]

Очередной светильничек своими руками - на этот раз с использованием LED\светодиодов.

У нашей форумчанки Татьяны zubo4istka есть несколько интересных акв на 20 литров стоящих на подоконнике, только вот на одной есть крышка, а вторая досвечивается ... сами видите.

Было принято совместное решение сделать светильничек с использованием иновационных технологий т.е. LED\светодиодов. Светильники на светодиодных лентах уже показали свою малую эффективность и поэтому решили собрать свет на светодиодах мощностью 1 Вт имеющих световой поток 80-120Лм.
Расчет необходимой световой силы (скажем так) производился исходя из известного требования 30-50Лм на 1 литр воды. Получилось 600-1000Лм на аквариум в 20 литров. Количество светодиодов (9 штук) определялось именно из этих показателей. Были выбраны 6 светодиодов с температурой 5700-6300К + 2красных + 1 синий. Красный и синий светодиоды были добавлены, чтобы добавить необходимые для растительности спектральные пики (что из этого получится поглядим при эксплуатации).
В качестве основания под светодиоды и светильник был выбран алюминиевый профиль коробчатой формы их которого изготовил П-образный светильник.

Профиль был выбран не просто коробчатой формы , а ещё с небольшим козырьком. Это позволит убрать слепящее действие кристалла при взгляде на светильник и аквас.
Светодиоды были установлены в шахматном порядке и соединены последовательно.
Для подключения светодиодов использовался специальный драйвер к которому можно подключать от 1 до 9 светодиодов. Выводы проводов из корпуса драйвера были собраны вместе для придания им большей жесткости и как следствие большей устойчивости к механическим повреждениям. Ещё раз хочется обратить внимание на необходимость качественных электрических соединений (их пропайка), а также изоляция всех токоведущих проводов. Подсоединение светильника к БП произведено с использованием разъёма, который расширяет мобильность светильника при его перемещении на акве и вне её.

По результатам сборки производилось пробное включение светильника для подтверждения правильности расстановки светодиодов.


Для закрепления светильника на аквариум были установлены мебельные "крокодилы" на торцевых стойках. Они позволяют установить светильник на стекло до 10мм, а винты поджимают светильник к стеклу, чтобы он не слетел при неосторожном движении.

Собственно светильник собран и готов к проверке на аквариуме.
Фото моего аквариума который освещается люмлампами 73Вт = 6400К Т5 13Вт + 6400К Т8 15Вт + Осрам Флора Т8 15Вт + 2шт 6400К Т8 15Вт.

Фото аквариума который освещается 9-ю светодиодами мощностью по 1 Вт каждый = 6шт 6400К + 2шт красный +1 шт. синий


Конечно мощности светодиодов на 65 водяных литра маловато, но всё-таки видно, что аквариум нетёмный и установка второго подобного LED-светильника даст вполне нормальный уровень освещенности.
Дальше уже буду просить Татьяну zubo4istka сделать фото светильника на её аквариумах и прокоментировать полученный результат по освещению акваса.

Многих интересует экономическая сторона вопроса, поэтому небольшая калькуляция в ценах нашего города:
- светодиоды 1Вт 9 шт*30 грн. = 270грн
- драйвер = 130грн
- алюмин. профиль 1метр = 60грн
- прочее = 20грн
Итог по себестоимости материалов = 480грн.

На сегодня всё
Завтра отдаю светильник и готов буду ответить на все интересующие вопросы.

Сообщение отредактировал yarishNEW - 1.2.2012, 0:33

[zubo4istka]

Без проблем! Наковыряю самых прожорливых, это которые самые красножопенькие
(че-то флуд развели, стучитесь в личку по вопросу, сколько накидать чингачгуков)

Сообщение отредактировал zubo4istka - 27.3.2012, 23:27

[zubo4istka]

Попаданец 31.03.12

Неделю назад:


Сейчас вид такой:


Ясно, что надо косить:


Правильный покос приводит к унылому виду в настоящем и пышному в будущем:


Состояние кубового ковра:

[литовец]

Кубе нравится и это не мало важно.

[yarishNEW]

Таня zubo4istka ! Знаю, что сделала тумбу под аквасы - фото в тему дай, пусть все полюбуются красотой.

Как новый светильник? прижился?

Сообщение отредактировал yarishNEW - 30.4.2012, 19:12

[zubo4istka]

Таня zubo4istka ! Знаю, что сделала тумбу под аквасы - фото в тему дай, пусть все полюбуются красотой.
Как новый светильник? прижился?

Для начала расскажу про Попаданца, ибо не было про него давно вестей.
Как уже Олег Николаевич проспойлерил, у меня наконец выросла в гостиной тумба, на которой разместился давно запланированный триптих, и мелкие аквасы, сиротливо проживавшие на подоконнике (см. первый пост темы), наконец-то обрели законное место. Когда задуманная красота обрела форму, стало ясно, что Попаданец в картинку не пишется:



С начала апреля в Попаданце проживает петух Баблос (ударение на первый слог), хозяйкой которого является моя сестра. Ну а поскольку она живет скорее на работе, чем дома, и поскольку Баблос – ейный друх, а домашний триптих нарушается Попаданцем, то баночка уехала жить в офис.
Каюсь, слегка запустила его, т.к. бываю там раз в неделю, и отслеживать аквас сложновато. Конечно, все удобрения льются по моим инструкциям, бражка булькает, но недели две света было мало (пока не купили таймер) + обнаружились признаки недостатка калия:



Насколько я могу судить, переход на УДО от AquaSys сказывается на растениях положительно, но калия в них банкам не хватает. Недостаток К и Fe наблюдается не только в Попаданце, но и в другой нанобанке (см. первый пост темы), где когда-то был отличный коврик утрикулярии, теперь изрядно пожелтевший и облысевший (у самого корня лист растворяется и всплывает, задолбалась вылавливать сачком по утрам).

Замечу, что К присутствует во всей линейке используемого мной УДО: нитраты + К, фосфаты + К и Микро + К. Пару раз в неделю добавляю Fe + Mn. Оттого я и не парилась по поводу калия. Ну а когда признаки недостатка стали очевидны (где-то неделю-две назад), я перерассчитала, сколько же калия всего идет в мои баночки. Стало ясно, что мало. Решение простое: пакетик сульфата калия в ближайшем магазине цветов + осмос и все это в правильной пропорции теперь льется в банку каждый день. Плюс увеличена подача УДО в креветкарий с утрикулярией, ибо железа тоже не хватает. За неделю травка начала помаленьку очухиваться.

Общий вид Попаданца в пятницу (27.04.12)



Парочка мелких изменений банки:
1. Камни НЕ зеленые. Это потому, что теперь в Попаданце собраны все выжившие после тетрадонов теодоксусы. Они-то и полируют все поверхности до блеска. Потрясная улитка. Все на Днепр, искать дикарей.
2. Вместо правого камушка появилась лава с приклеенной суперклеем риккардией. Вид у нее жалкий, покоричневела сначала, но теперь отходит и по краям дает зелененькие росточки. Но так меееееедленно.

Теперь о прочих вещах, т.е. о тумбе и крышке:
1. Тумбу делали по моему эскизу, все акваприбамбасы теперь живут в ее центральном отделении (внешники, брага, проч.). Гордюсь дизайном Приведенная фотка тумбы не новая, там перезапущен левый аквариум (все руки не доходят создать тему) и поменялась крышка на правом (тот светильник, о котором спрашивали).
2. Крышка от Олега Николаевича предназначалась на креветкарий, он самый правый на фотке. Там видно, что в банке как бы "недолив". Это не недолив, это старая крышка не насаживалась на аквас, потому что была так сделана. Там было всего 2 патрона вместо трех, не было вентилятора, и еще мне не нравился бьющий вверх через дырку в ней свет. Учтя все мои привередливые требования, Олег Николаич сделал крышку, которая теперь работает в паре с первой, уже где-то в этой теме мелькавшей. У них один терморегулятор, стоящий в одной нанобанке, а вентиляторов два – по одному в каждой крышке. Они дуют синхронно, если в аквариуме с терморегулятором температура поднимается выше 25. Условия в аквасах схожи, поэтому такое экономичное решение вполне оправдано. Да, к тому же у меня в креветкарии теперь живут черные кристаллы, а лето уже за окном, так что крышка с обдувом – насущная необходимость, а не просто дань капризной мне, желающей, чтобы из-под крышки не было видно воздуха над водой.

Фух. Вроде фсе.


Да, забыла! Олег Николаевич, спасибо за крышку - все супер!
Надо бы наконец сделать тему про все мое хозяйство, а то флудю тут...

Сообщение отредактировал zubo4istka - 30.4.2012, 22:58

[yarishNEW]

Гордюсь дизайном

Ну так есть чем гордится! Триптих удался!

крышка с обдувом – насущная необходимость, а не просто дань капризной мне

У меня на окне технический аквас сейчас без охлаждения стоит (грелку вытащил, а ноги не дошли поставить систему охлаждения) так у него температура 27-28 градусов (это уже в полдень, а вечером несмотрю, чтобы не расстраиваться). Поэтому твой "каприз" вполне обоснован - после ранней весны сразу пришло лето - даже страшно подумать, что будет календарным летом.

а то флудю тут...

Ничего страшного, надумаешь создать тему - перетащим при необходимости отдельные сообщения в неё.

Сообщение отредактировал yarishNEW - 1.5.2012, 10:37

[zubo4istka]

Сразу прошу у всех прощения за качество фото. Выдвигаясь из дома в сторону аквариума, я забыла прихватить мозги и фотоаппарат, оттого снимать пришлось телефоном. По этим фотам можно понять лишь количество биомассы растений, больше там ни хрена не видно. Поэтому словами: стоило начать добавлять калий, и все потихоньку наладилось. Растючка прет, стекла чистые.

Попаданец до стрижки (04.05.12)


Состриглось:


После стрижки:

[zubo4istka]

на сегодня картина такая:


видно, калия мало льем, опять дырки. риккардию на лаве креветки сожрали, не дав разрастись. в остальном - все неплохо, куба прет:


выполола роталу макрандру, на ее место воткнула мох флэйм, ну, и вообще прибралась:

[литовец]

Светодиодная матрица рулит.

[zubo4istka]

Олег Николаич все грозится продолжить эксперимент с новым видом диодов. Договорились заменить светильник в выходные. Поглядим, скока зелени можно выжать из новых лампочек

[yarishNEW]

Танечка zubo4istka я уже полностью готов поставить новые светодиоды и снизить мощность излучения - посмотрим, что получится из этого. На выходных закинешь мне светильник, я всё переделаю.

[yarishNEW]

С любезного согласия Татьяны эксперимент по освещению с различными светодиодами продолжается.

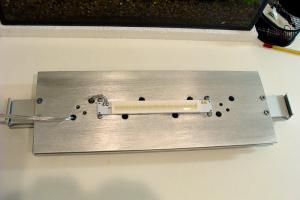

Уже имеющийся светильник на котором была установлена матрица на 15Вт со световым потоком около 1000Лм

преобразуется в другое "светило" состоящее из 9 диодов на 1 Вт с общим световым потоком около 560Лм - 620Лм - посмотрим как будет развиватся аквас при таком свете.

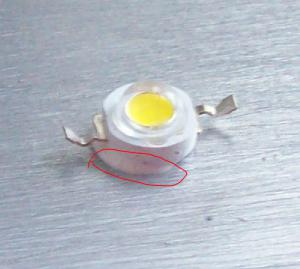

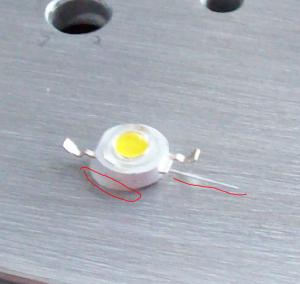

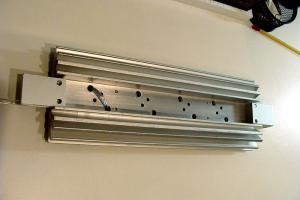

Светодиоды напрямую приклеены специальным термосиликоном (на фото выделен красным) к поверхности радиатора без использования "звезд"-подложек для улучшения эффективности охлаждения за счет снижения теплового сопротивления.
Завтра силикон подсохнет и я припаяю провода к диодам, соберу и подключу драйвера для светодиодов и водрузим конструкцию вновь на "попаданец" - будем посмотреть хватит ли ему света для развития.

Сообщение отредактировал yarishNEW - 3.6.2012, 9:55

[zubo4istka]

В понедельник в офис попасть не получится - там все закрыто на выходные. Новое солнце взойдет над Попаданцем во вторник Фотки будут к вечеру.

[yarishNEW]

Процесс сборки\пайки завершен.

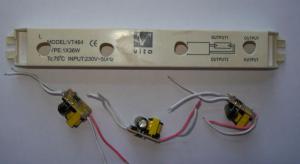

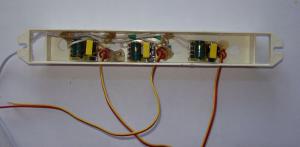

Для питания светодиодов были использованы драйвера которые рассчитаны для подключения трех одноватных светодиодов. Драйвера помещены в коробочку от сгоревшего ЭПРА в которой были просверлены отверстия для вентиляции.

После сборки и включения я понял, что эти вентиляционные дырки большей частью дают символическое охлаждение - надо делать, что-то поэффективней, но для эксперимента думаю будет достаточно.

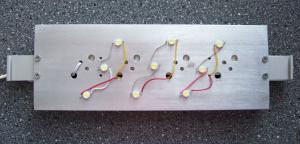

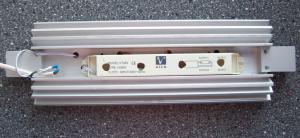

Далее коробку с драйверами водрузил на радиатор и подключил к диодам. Всё вроде незатейливо.

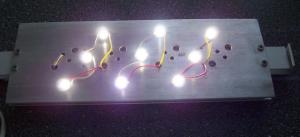

Включение системы показало её работоспособность и возможность установки на аквариум для дальнейшего эксперимента.


Теперь калькуляция затрат (здесь не учитываем работу и стоимость радиатора):
- драйвера (их можно подключать сразу на 220 Вольт) на 3 диода мощностью 1Вт = 3*2,5дол. грн.= 7,5 дол.
- светодиоды 1Вт с задекларированной светоотдачей 70Лм БЕЗ Имени и Фамилии = 9шт * 1, 2 дол. = 10,8дол.
- термопроводящий силикон\клей = 10дол. - но его хватит ещё не на один светильник.

Как видно затраты смешные по сравнению с предыдущими и если результат у растючки будет положительный, то за таким освещением будущее!

Сообщение отредактировал yarishNEW - 3.6.2012, 18:17

[zubo4istka]

Спасибо за долготерпение, сорри за вынужденное ожидание

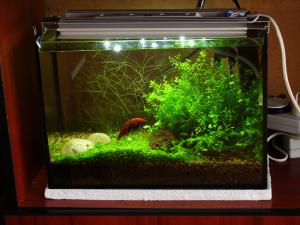

После чисток и выкорчевываний лишнего Попаданец выглядит так:


только мха было вынуто вот столько:


Наблюдения:
1. Светильник живет с прошлого вторника, т.е. уже неделю. Трава чувствует себя неплохо, что видно по фоткам: кубу буду стричь в следующий вторник, мох уже задавил хемиантус микрантемоидес (пришлось избавиться, фотка выше), что-то еще посажу в левый угол, а то пустенько как-то.
2. Лампочки прилично греются - обжечься об радиатор не получится, но держать на нем руку нельзя: секунды 3-4 - и уже невыносимо. Померю в следующий раз его температуру, чтобы сказать наверняка.
3. Не очень хорошее распределение света по банке осталось - углы темные, и трава там расти не особо хочет. Видимо, надо более равномерно раскидывать диоды по светильнику. К примеру, стаурогин явно просит больше.

Пока из наблюдений все.

[yarishNEW]

Видимо, надо более равномерно раскидывать диоды по светильнику

Устанавливая светодиоды распределял их более широко, чем предыдущая матрица.
Выходит, что матрица за счет большей мощности и более сильного светового потока умудрялась осветить и края акваса, а здесь надо ещё всё более широко ставить, чтобы получить равномерность света.

Сообщение отредактировал yarishNEW - 13.6.2012, 17:06

[zubo4istka]

Выходит, что матрица за счет большей мощности и более сильного светового потока умудрялась осветить и края акваса, а здесь надо ещё всё более широко ставить, чтобы получить равномерность света.

С прошлыми диодами углы тоже были темноваты. Ротала, которая жила в левом дальнем углу, чувствовала себя неважно. Я ее выдрала еще и поэтому (помимо того, что она все же великовата для баночки). Так что вопрос равномерности света на повестке дня как был, так и остается. Будем учитывать в следующий раз.

[yarishNEW]

Таня! А замеры температуры уже сделала на новом светильнике? Если нет - то напоминаю.

[zubo4istka]

Таня! А замеры температуры уже сделала на новом светильнике? Если нет - то напоминаю.

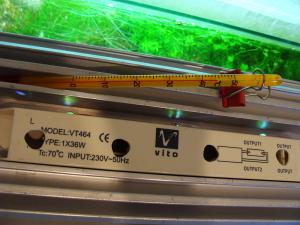

А как же! Вот через 4 часа после включения:

[yarishNEW]

Ай спасибо, Танечка!

Я думал\переживал, что температура будет больше чем 45 градусов.
Вот теперь будешь знать , что при 45 градусах рука температуру не терпит долго.
