Очередной светильничек своими руками - на этот раз с использованием LED\светодиодов.

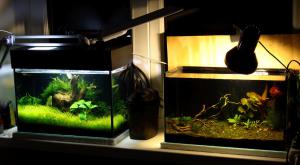

У нашей форумчанки Татьяны zubo4istka есть несколько интересных акв на 20 литров стоящих на подоконнике, только вот на одной есть крышка, а вторая досвечивается ... сами видите.

Было принято совместное решение сделать светильничек с использованием иновационных технологий т.е. LED\светодиодов. Светильники на светодиодных лентах уже показали свою малую эффективность и поэтому решили собрать свет на светодиодах мощностью 1 Вт имеющих световой поток 80-120Лм.
Расчет необходимой световой силы (скажем так) производился исходя из известного требования 30-50Лм на 1 литр воды. Получилось 600-1000Лм на аквариум в 20 литров. Количество светодиодов (9 штук) определялось именно из этих показателей. Были выбраны 6 светодиодов с температурой 5700-6300К + 2красных + 1 синий. Красный и синий светодиоды были добавлены, чтобы добавить необходимые для растительности спектральные пики (что из этого получится поглядим при эксплуатации).

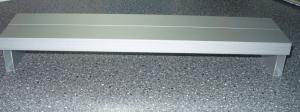

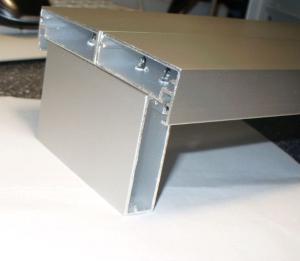

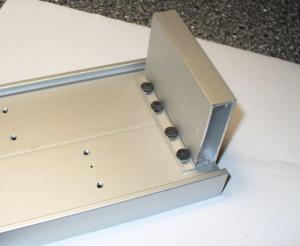

В качестве основания под светодиоды и светильник был выбран алюминиевый профиль коробчатой формы их которого изготовил П-образный светильник.

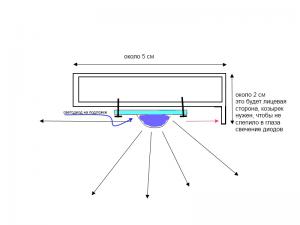

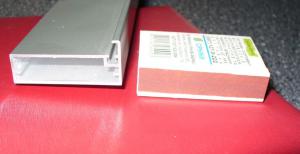

Профиль был выбран не просто коробчатой формы , а ещё с небольшим козырьком. Это позволит убрать слепящее действие кристалла при взгляде на светильник и аквас.

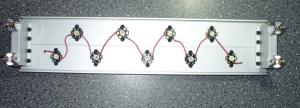

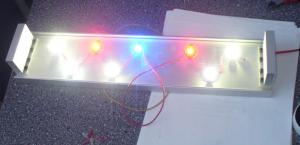

Светодиоды были установлены в шахматном порядке и соединены последовательно.

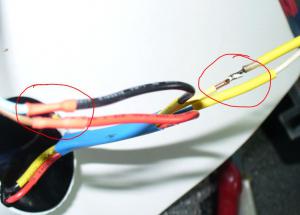

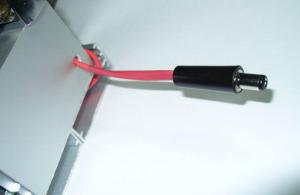

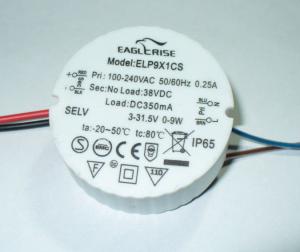

Для подключения светодиодов использовался специальный драйвер к которому можно подключать от 1 до 9 светодиодов. Выводы проводов из корпуса драйвера были собраны вместе для придания им большей жесткости и как следствие большей устойчивости к механическим повреждениям. Ещё раз хочется обратить внимание на необходимость качественных электрических соединений (их пропайка), а также изоляция всех токоведущих проводов. Подсоединение светильника к БП произведено с использованием разъёма, который расширяет мобильность светильника при его перемещении на акве и вне её.

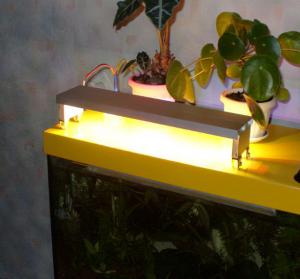

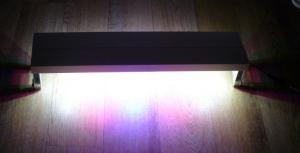

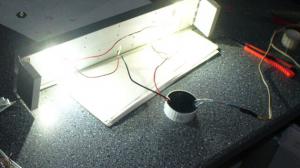

По результатам сборки производилось пробное включение светильника для подтверждения правильности расстановки светодиодов.

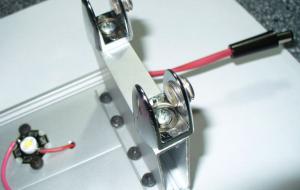

Для закрепления светильника на аквариум были установлены мебельные "крокодилы" на торцевых стойках. Они позволяют установить светильник на стекло до 10мм, а винты поджимают светильник к стеклу, чтобы он не слетел при неосторожном движении.

Собственно светильник собран и готов к проверке на аквариуме.

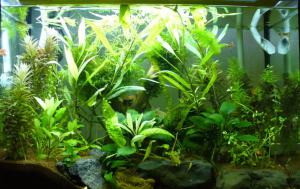

Фото моего аквариума который освещается люмлампами 73Вт = 6400К Т5 13Вт + 6400К Т8 15Вт + Осрам Флора Т8 15Вт + 2шт 6400К Т8 15Вт.

Фото аквариума который освещается 9-ю светодиодами мощностью по 1 Вт каждый = 6шт 6400К + 2шт красный +1 шт. синий


Конечно мощности светодиодов на 65 водяных литра маловато, но всё-таки видно, что аквариум нетёмный и установка второго подобного LED-светильника даст вполне нормальный уровень освещенности.
Дальше уже буду просить Татьяну zubo4istka сделать фото светильника на её аквариумах и прокоментировать полученный результат по освещению акваса.

Многих интересует экономическая сторона вопроса, поэтому небольшая калькуляция в ценах нашего города:
- светодиоды 1Вт 9 шт*30 грн. = 270грн
- драйвер = 130грн
- алюмин. профиль 1метр = 60грн
- прочее = 20грн
Итог по себестоимости материалов = 480грн.

На сегодня всё
Завтра отдаю светильник и готов буду ответить на все интересующие вопросы.

Сообщение отредактировал yarishNEW - 1.2.2012, 0:33

[Shuravi-f1]

yarishNEW, Олег, зачетный светильничек получился (вопрос,- какой будет бюджет светильника на 18 светодиодов?)

Сообщение отредактировал Shuravi-f1 - 1.2.2012, 0:31

[yarishNEW]

Shuravi-f1 Саша - ну светильник получился не совсем дизайнерский, пока делал уже придумал более красивую конструкцию, без торцевых дырок - только там нужно будет мастеру стороннему платить за работу.

По бюджету на 18 светодиодов - если грубо, то 1000 грн. Всё зависит от стоимости светодиодов на закупке - это львиная доля расходов. Я для этого и разместил экономическую часть, чтобы люди смогли ориентироваться какие деньги прийдется вложить. Хотя светильники на ножках под люмлампы стоят не меньше.
Может там у Вас в Днепре на Метеоре они дешевле стоят - тогда было бы меньше. Может на досуге сходишь на разведку?

Сообщение отредактировал yarishNEW - 1.2.2012, 0:47

[литовец]

yarishNEW И я так понял что по своей длине он не совпадает с экспериментальным аквариумом.Встанет на свое место свет будет распостранятся по другому.

Сообщение отредактировал литовец - 1.2.2012, 10:12

[Shuravi-f1]

Может там у Вас в Днепре на Метеоре они дешевле стоят - тогда было бы меньше. Может на досуге сходишь на разведку?

Постараюсь на выходных заскочить, прицениться...

[yarishNEW]

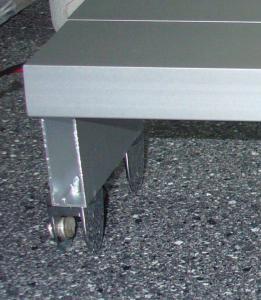

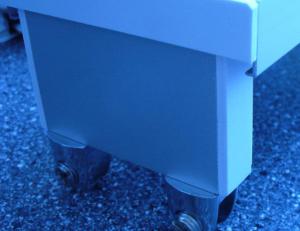

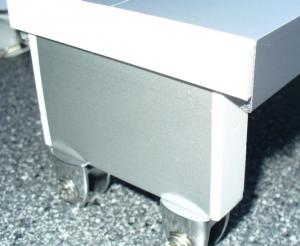

Пока Татьяна едет за светильником придумал как облагородить срезанные торцы профиля (метод другой чем я писал в сообщении к Shuravi-f1 - тот метод требует спецоборудования и дополнительных затрат при монтаже).
Смотрим фото.


Сообщение отредактировал yarishNEW - 1.2.2012, 13:19

[zubo4istka]

Всем физкульт-привет. Светильник доехал до местоназначения целым, а я - не очень, больно холодно...

Отчитываюсь сегодня только фотками, о прогреве девайса пока сообщить не могу - надо завтра мерить t к концу светового дня.

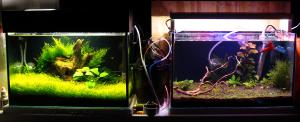

Итак, фотки склегка пересвеченные, но к вечеру глаза в кучу, так что не ругайте, ведь основное ясно. Слева крышка с двумя сберегайками (13Вт/4200К/650lm), справа светильник от Олега Яриша:



Понятно, под крышкой свет теплый и для глаза более приятный и привычный, а пот диодным чудом он холодный. С непривычки кажется, что света в аквасе маловато, но потом, когда глаз привыкнет нестандартному освещению, понимаешь, что, похоже, все в порядке. В качестве тестовой будет выступать представленная баночка. Она уже почти превратилась в водорослескейп без нормального света, но сайдекс, подмены, удо от Ермолаева, СО2 из браги и новый свет должны положение исправить. Вот и будем посмотреть, как себя чувствуют растения под новым светом. Обещаюсь периодически выкладывать фотки.

Кому что интересно - смело задавайте вопросы.

[muzzle]

а свет сильно не рассеивается вокруг аквариума?? Диоды светят "шариком". Возможно стоит еще и линзы применить?!! Хотя с вашим размером аквариума думая можно и без линз. Присмотритесь вечерком в темноте, не бьет ли свет в сторону между крышкой и аквой:)) Интересуюсь из-за того, что сам буду делать ЛЕД освещение, вот и подумываю о целесообразности линз.

[zubo4istka]

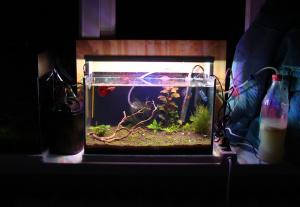

вот фотка в полной темноте со включенным только диодным светом. сорри за торчащие провода, красоту наведу уже завтра.

[muzzle]

Спасибо! А температура светильника как?? Руку держать можно?? В часности в раене светодиода. И что у вас за почвопокровка?

[zubo4istka]

Спасибо! А температура светильника как? Руку держать можно? В часности в раене светодиода. И что у вас за почвопокровка?

Про температуру читайте выше. Как я могу ее измерить, когда светильник работает всего пару часов?! Надо тестить в конце ЦЕЛОГО светового дня. Завтра вечером и отпишусь. Почвопокровка - недогнившая куба. Теперь вот начну растить по-человечески

[yarishNEW]

Возможно стоит еще и линзы применить?!!

Может и стоит, но это удорожает конструкцию которая и так несильно дешЕва. Будем смотреть по развитию акваса , а затем примем решение. Однозначно это более гибкая и светомощная конструкция чем на светодиодной ленте.

не бьет ли свет в сторону между крышкой и аквой

При изготовлении я применил профиль с козырьком - см. первое сообщение - он и закрывает сам светодиод, получается слепящего действия нет.

А температура светильника как?

При испытаниях светильник стоял включенным 3 часа - см. фото в первом сообщении - профиль при этом нагрелся до температуры не более 36-37 градусов, причем температура распределяется по всей поверхности профиля равномерно (всё-таки аллюминий), нет каких-то зонн с большей или меньшей температурой (приборами не измерялось - только тактильное ощущение)

Сообщение отредактировал yarishNEW - 1.2.2012, 20:00

[muzzle]

zubo4istka, зачем вам температуру мерять в конце дня? на номинальную температуру выйдет через 1-2 часа максимум:) А самый лучший способ проверить не зашкаливают ли градусы - рукой:)) Если удержать можно тогда гуд, а если гярячо, то желательно охлаждать. Дедовский экспрес метод:))
А линзы можно не для того чтобы не слепило, а чтобы весь свет в аквариум направить, только действительно вопрос целесообразно ли по деньгам:)

[zubo4istka]

Да что ж такое с температурой? Читайте внимательнее, вам Олег все написал давным-давно. Светильник еле теплый, фактически температуры тела.

[yarishNEW]

Танечка! как поживает аквас по новым светильничком? как нагрев алюминиевого профиля? отпишись

[kvn79]

yarishNEW, Олег, а профиль где брали? Можно в ЛС

[zubo4istka]

Танечка! как поживает аквас по новым светильничком? как нагрев алюминиевого профиля? отпишись

По растючке пока не видно, вроде, начали пробиваться свежие листы, но я жду четких изменений, которые можно зафиксировать фотками, а это - где-то неделя. Что касается нагрева, то светильник еле теплый все время в течение 10 часов светового дня. 38 градусов - самый "горячий" замер

[yarishNEW]

Танечка спасибо - успокоила. Растючка конечно сразу в рост не кинется, меня пока интересуют технические аспекты.

Виктор kvn79 - отписал в личку.

[avk71]

yarishNEW А про аллюминевый профиль можн было и не в личку..
Ответствуйте где такой водится

[zubo4istka]

По всяким техническим диодным моментам - это не ко мне, а про длину ног выскажусь (не ржать, я про светильник!). Снимала светильник со стекол, смещала чуть в сторону и опускала ниже, чтобы понять, сколько света распыляется напрасно - освещенность явно выше, так что длина ног сказывается-таки на общей красоте В процессе смещения диоды располагались на расстоянии 1см от верхней границы стекла.
