Всё гениальное просто!, Счетчик пузырьков своими руками! Опции

[Moloko]

Вот недавно наткнулся на вот такой гениально простой счетчик пузырьков, который сможет сделать любой аквалюбитель в домашних условиях, и подумал что мне будет просто грех не поделиться этим чудом инженерной мысли с уважаемыми аквафанатами.

Для создания такого вот чуда нам понадобиться:

-Обратный клапан- 5 грн в зоомагазине.
-Шприц- 1 грн в аптеке.


Ну вобщем не буду долго расказывать, просто смотрим фото

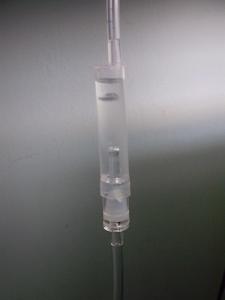

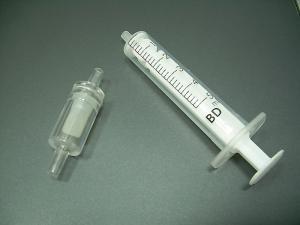

Шаг 1: Шаг 2:

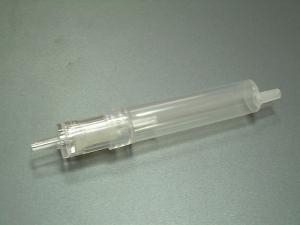

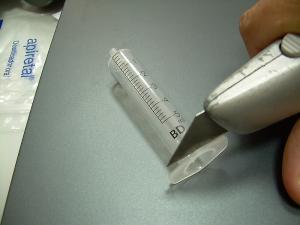

Шаг 3: Шаг 4:

Надеюсь эта небольшая темка кому-то поможет
Кто хочет, можно размещать здесь свои гениальные идеи

Вот тема полуторагодичной давности про изготовление подобного счетчика - Счетчик пузырьков с обратным клапаном, 10 сек:) и гатова:) два в одном..

Сообщение отредактировал 364 - 26.12.2011, 22:18

Причина редактирования: добавлена ссылка

[poplavok]

Отличный счетчик. Быстро, дешево и эстетично! Интересно, а какая жидкость заправляется в счетчик?

[DEaD_MOPO3]

Я в точно такой же лью глицерин.

[Moloko]

Отличный счетчик. Быстро, дешево и эстетично! Интересно, а какая жидкость заправляется в счетчик?

Я считаю это не принципиальным вопросом, я к примперу лью обычную воду.
Я извеняюсь если где-то на форуме уже есть такая тема, я просто такой счетчик первый раз увидел, вот и решил поделиться.

[DEaD_MOPO3]

Не знаю насчет этого форума, но других точно не раз обсуждалась эта схема и пришли к выводу, что глицерин более эстетичней и практичней в качестве жидкости в этой конструкции.

[Кремний]

Санька молодец! классный счётчик буду делать себе такой же

[avk71]

Все гениальное................
Спасибо.

[AlphaZ]

Где-то давно увидел на просторах интернетов такой вариант, сделал тоже себе такой же 1в1, трудится уже около года, радует глаз.

[Moloko]

Значит уже есть люди испытавшие этот апарат Очень хорошо что он работает, будем и себе делать сие чудо

[Shuravi-f1]

У меня подобных два, вот только с герметизацией клапана могут быть проблемы. Я брал шприцы в которых на талкателе резиновая насадка, вот эту насадку и использую для уплотнения обратного клапана.

Сообщение отредактировал Shuravi-f1 - 24.12.2011, 11:30

[05772]

Ничего не понял про этот счетчик. Поэтому предлагаю свой, очень Hi- Tech. Ищем сдохшую не оптическую мышь и аккуратно разбираем.. В ней тяжелый шар крутит легкие пластмассовые зубчатые колеса. А они прерывают ИК лучи, идущие от светодиода к фотодиоду. А дальше электроника формирует импульсы, идущие от мыши в комп. Так что требуется 5В питания и простой преобразователь частота - напряжение.

[364]

Ничего не понял про этот счетчик.

Тогда не советуйте!

При подаче СО2 в аквариум необходим счетчик пузырьков. Он помогает отмеривать необходимую дозу газа для создания необходимой концентрации СО2 в воде аквариума.

[DEaD_MOPO3]

05772, 05772,

Ничего не понял про этот счетчик. Поэтому предлагаю свой, очень Hi- Tech. Ищем сдохшую не оптическую мышь и аккуратно разбираем.. В ней тяжелый шар крутит легкие пластмассовые зубчатые колеса. А они прерывают ИК лучи, идущие от светодиода к фотодиоду. А дальше электроника формирует импульсы, идущие от мыши в комп. Так что требуется 5В питания и простой преобразователь частота - напряжение.

Поблагодарил за упорство и настойчивость в оспаривании во многих темах! =)
А по теме, так не все тут электронщики, как вы, и поэтому мне проще обратный клапан в шприц воткнуть и глицерина туда плехнуть...

[Moloko]

Ничего не понял про этот счетчик. Поэтому предлагаю свой, очень Hi- Tech. Ищем сдохшую не оптическую мышь и аккуратно разбираем.. В ней тяжелый шар крутит легкие пластмассовые зубчатые колеса. А они прерывают ИК лучи, идущие от светодиода к фотодиоду. А дальше электроника формирует импульсы, идущие от мыши в комп. Так что требуется 5В питания и простой преобразователь частота - напряжение.

Интересно! Вот теперь я ничего не понял!
Если можно, хотел бы увидеть фото.

[Hedin2]

А всё просто - вместо шарика и колёсиков ставим обычный счётчик из шприца,а электроника мыши считает пузырьки и выдаёт их на дисплей.
Можно подключить к компу и ,написав несложную программу в тысячу строк, выводить изображение на монитор. Опять же, комп точнее пощитает количество пузырьков. При этом каждый пузырёк можно сделать разного цвета!А общий фон на монике заставить менять цвет, как дропчекер.
Каждому своё! У нас чудики покупают бутылёк с брагой за полторы тысячи,и ничего.

[Moloko]

А всё просто - вместо шарика и колёсиков ставим обычный счётчик из шприца,а электроника мыши считает пузырьки и выдаёт их на дисплей.
Можно подключить к компу и ,написав несложную программу в тысячу строк, выводить изображение на монитор. Опять же, комп точнее пощитает количество пузырьков. При этом каждый пузырёк можно сделать разного цвета!А общий фон на монике заставить менять цвет, как дропчекер.
Каждому своё! У нас чудики покупают бутылёк с брагой за полторы тысячи,и ничего.

Очень интересно, к сожалению нет времени заниматься таким творчеством. Но я думаю это интересная вещь!
Мы народ простой, нам надо здесь и сейчас, и попроще

[05772]

Тогда не советуйте! При подаче СО2 в аквариум необходим счетчик пузырьков. Он помогает отмеривать необходимую дозу газа для создания необходимой концентрации СО2 в воде аквариума.

Замечательно туманно. Счетчик показывает количество прошедших пузырьков. Неизвестного объема. Которые добавляют это количество к уже имеющемуся неизвестному количеству.
Откуда брать потребную концентрацию CO2?

и поэтому мне проще обратный клапан в шприц воткнуть и глицерина туда плехнуть..

А считать кто будет?

а электроника мыши считает пузырьки и выдаёт их на дисплей.Можно подключить к компу и ,написав несложную программу в тысячу строк,

Мышь только сообщает в комп о проходе очередного пузырька. Причем поскольку эти мыши с шариками вымерли как класс, лучше и проще использовать два электрода, засунутых в трубочку с пузырьками и кинуть их на входы игрового порта.

Текст программы имеет 1683 символов, 32 строчки. Собственно подсчет это 10 строк. И половина символов это комментарии. Хотя можно спаять схемку аналогового измерителя частоты на двух транзисторах и мерять выходное напряжение бессмертным китайским мультиметром В-830.

ПМСМ лучше всего сделать простенький pH метер.

[05772]

Мы народ простой, нам надо здесь и сейчас, и попроще

Тогда слепить бражник с равномерной подачей в него стандартного сахарного сиропа. Уравнение брожения очень просто
C6H12O6-> 2C2H5OH+2CO2.
На 1 м^2 за год вырастает примерно 1кг сухой органики. Соответственно поглощается 1.5кг СО2, получаемого из 3кг сахара. Никаких заморочек с баллонами, редукторами и подсчетом пузырьков.

[Moloko]

Друзья, давайте без оскорблений Мы ведь занимаемся одним делом, просто у нас разные методы!
Надеюсь дальше все пойдет без ругани

[Gamlet]

А чем тебе с капельницы готовый не подошел?
