Самодельный Lily Pipe, Что бывает когда есть желание и руки чешутся... Рейтинг Опции

[lavrin]

Доброго времени суток.

Хочу поделиться своими потугами по изготовлению Lily Pipe.

Для меня сейчас период когда ремонт закончен. Переезд совершен. И идет покупка бытовой техники «второй» необходимости. Процесс затягивается, потому что лимитирующая стадия – стадия пополнения семейного бюджета. Но мы уверенно движемся к «великому завершению». Поскольку аквариум это только мое хобби, то и на этом фронте наблюдается определенное торможение (ну не торможение, скорее нет желаемого развития…).

Так вот, время свободное есть, охота что то сделать тоже есть, а золотой запас ограничен. И лезут в голову мысли всякие… и руки чешутся… Есть у меня еще одно хобби – рыбалка. Там тоже есть где приложиться, но это другая тема…
А лили лайп меня давно заворожил своей красотой. Цена на стекляшки кусючая… да и в свой, вмонтированный в шкаф, аквариум я такую конструкцию вставить не могу…. Стал я интересоваться: кто, что делал… но пусто. В лучшем случае горлышко из под бутылки…

Сразу скажу: «сделать за пять минут» не получилось.

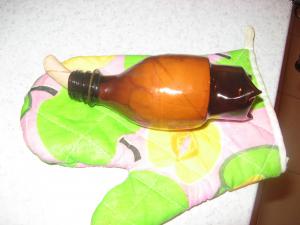

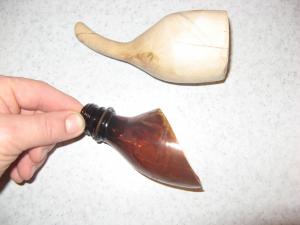

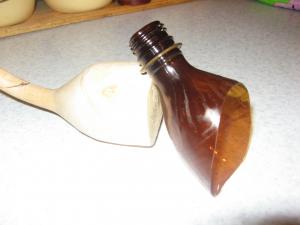

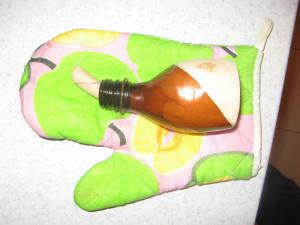

Упущу неудачные попытки. Сначала была изготовлена формочка. Дерево взято первое попавшееся, сосновый кубик из евро поддона. Но во время переезда куда то канул кусочек миллиметрового оргстекла. И желание превозмогло. Пришлось сделать пробу из горлышка пластиковой бутылки… но усаженной на форму…. Для наглядности я взял коричневую бутылку. Тут все просто. Берется бутылочка (цвет выбираем по желанию) и одевается на форму. Над газовой горелкой сначала усаживаем «выход» лилии, а затем и возле горлышка. Как я и думал, горлышко усадить не удалось. Получить сечение меньше чем преформа для ПЕТовской бутылки не возможно. Вот так это выглядит.





Эта конструкция получилась скорее из-за детского нетерпения… После того как нашел материал – потуги возобновил. Да, с оргстеклом сложнее. В моем распоряжении было три кусочка. После создания лекало я понял – кусочки маловаты. Но попытка не пытка, тем более других кусков у меня нет. Взят лист оргстекла толщиной 1 мм. Развертка вырезается ножницами, конечно после предварительного разогрева. Греть можно над газовой конфоркой, а можно в кипящей воде…. Поскольку у меня было всего три попытки, то «почувствовать процесс» и получить идеальную форму так и не удалось. Но тем не менее что то похожее получилось. И определенный опыт приобретен.

Ну и сам процесс.
Развертку разогреваем и сворачиваем в кулечек. В широкой части уголки фиксируем суперклеем. Одеваем на деревянную форму и садим в разогретую духовку. Температура в духовке 200 градусов. Через минуту достаем и в кухонных рукавицах «усаживаем» по форме. Для придания конечной формы допустим местный разогрев на газовой конфорке.
Срез получил на наждачной бумаге.

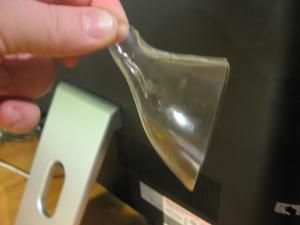

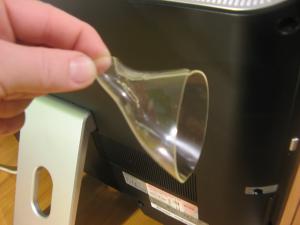

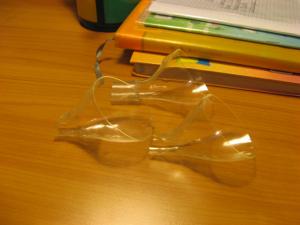

Вот такие результаты.





Дальнейший трубопровод буду изготавливать из трубы для электропроводки или металопластиковой. Они есть разного сечения. Но это уже не интересно… Описывать не буду…

Найду кусочки оргстекла по больше – повторю попытку. Думаю удастся получить срез поострее.

В новый аквариум (потихоньку подгоняю, думаю к весне запуститься) конечно прикуплю и стеклянную конструкцию…

Надеюсь мой опыт будет интересен и полезен…. Если где то подобное уже встречалось – я «нэ вынуватый»…. Всем Удачи.

PS Самая бюджетная модель получилась бы при выдувании из преформы. Но это уже "заводской" вариант. Можно было бы попробовать но изготавливать форму для выдувания должно быть экономически выгодно... Думаю себестоимость такого варианта, при изготовлении сотни тысяч леек, до гривны.

[cuca1250]

lavrin Очень даже неплохо получилось Скоро можно будет конвеер наладить

[yarishNEW]

Где-то год назад была тема как подобное делать, но я себе её не сохранил, а дальше она потерялась - теперь вот технологию увидел - буду пробывать - давно хочу такую штуку.


Сообщение отредактировал yarishNEW - 8.12.2011, 20:55

[lavrin]

cuca1250, yarishNEW - спасибо за отзыв. Я рад что Вам понравилось... Это мой дебют в очумелых ручках

lavrin Очень даже неплохо получилось Скоро можно будет конвеер наладить

Это я могу....

Сообщение отредактировал lavrin - 8.12.2011, 21:13

[lavrin]

Друзья, а кто юзал фирменный Lily Pipe?

Поделитесь информацией о завихрениях....

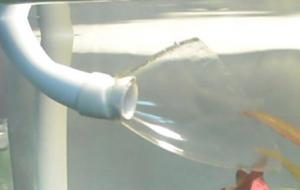

Я не выдержал (до создания конечной конструкции - материала пока нет) и решил поставить то что получилось....
Так, проплывающие мимо пузырьки СО2, сначала быстро всасываются в Lily Pipe, а потом быстро "выстреливаются"...
Всасывание происходит в верхней половине лилии...
Если приподнять к поверхности воды(2-3см до поверхности), так даже водоворотик имеет место....

Я думал что конструкция лилии - для равномерного распределения потока.... из малого сечения к конечному - большому сечению лилии....
То есть для направленного равномерного, широкого течения...

Я не получил желаемый профиль потому что имел маленький кусочек оргстекла.... Может будет по другому...
А может так и нужно?

[RedDog]

Так, проплывающие мимо пузырьки СО2, сначала быстро всасываются в Lily Pipe, а потом быстро "выстреливаются"...
Всасывание происходит в верхней половине лилии...
Если приподнять к поверхности воды(2-3см до поверхности), так даже водоворотик имеет место....

Так и должно быть
Я тоже когда-то делала лилию. Из пластика от бутылки моршинской. Получилось так

Вот бы уже наконец начали делать эти трубки лилипайпы из пластика, а то стекло во первых дорого, во вторых одно неловкое движение и нету

[DEaD_MOPO3]

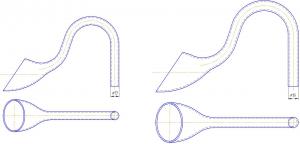

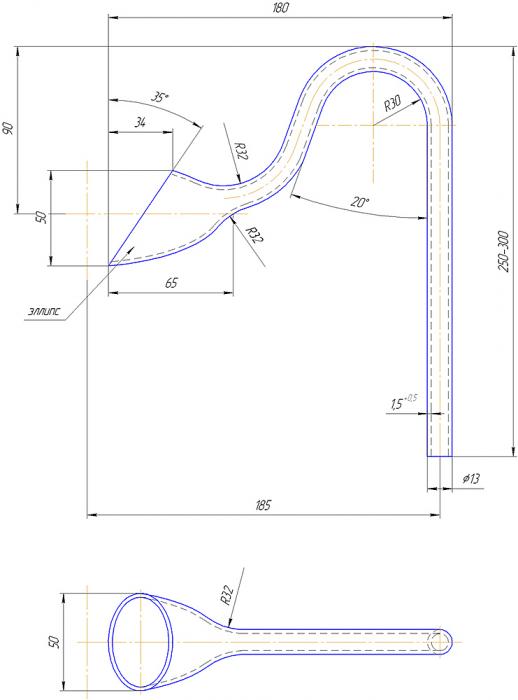

Вот тут размеры выходной трубки, но она на шланг 16/22.

[lavrin]

Вот тут размеры выходной трубки, но она на шланг 16/22.

Этот чертеж и стал прототипом для другого (операция маштабирование). А потом и деревянную форму по нему делал...



Все размеры я не ставил...

Мне была интересна работа самой лилии...
Насколько я понял все получилось....
У меня похожая работа как на видео....
Вот найду кусок оргстекла побольше.... сделаю срез поострее... и огонь...

Сообщение отредактировал lavrin - 26.12.2011, 13:44

[Terkel21]

чото я не вчихлю, забор воды снизу, а выброс сверху (лилия та самая)??

[литовец]

Terkel21 Чертёж выполнен в двух проекциях.Это чертёж как Вы выразились выброса.

Сообщение отредактировал литовец - 27.4.2012, 19:19

[lavrin]

Terkel21, Литовец прав.
Это изображение двух типоразмеров лилий (для труб 13 и 16 мм), в двух проекциях (фронтальная и сверху).
Мне было интересно именно равномерное распределение потока на выходе из фильтра.
Преследовал две цели. Первая - это экономия средств.
Вторая - поставить лилию в нестандартную конструкцию... поскольку у меня аквариум вмонтирован в шкаф купе и все коммуникации находятся сзади.
Забор стандартный. Ничего интересного.
Такую лилию может сделать каждый.... если руки чешутся как у меня...

[DEaD_MOPO3]

чото я не вчихлю, забор воды снизу, а выброс сверху (лилия та самая)?

Забор внизу, а выброс сверху делается для нормального круга воды в аквариуме, так как, как правило, забор и выброс делают рядом. Да и в разных концах аквариума тоже неплохо...

Примерно так

[lavrin]

Забор внизу, а выброс сверху делается для нормального круга воды в аквариуме, так как, как правило, забор и выброс делают рядом.

А между заборной трубкой и лилипайпом - Фильтр!

[Terkel21]

ага, а воронка из лилии тогда получается из-за потока который выбрасывается, ясно, а то думал что воронка изза втягивания получается)
тогда вопросы:
лилипайп к отдельной помпе поключается или к тому же фильтру? или как вы реализовали в "аквариуме вмонтированном в шкаф купе", или не реализовали?
как вообще дела обстоят, а то застоялась темка. а руки то не только у вас начали чесаться.

[lavrin]

Terkel21, Lily Pipe, если погугить, в комплекте идут две стеклянные трубки.
Первая ставится для подачи воды в фильтр. Другими словами это заборная трубка. Она у меня реализована из трубы (для электропроводки) диаметром 18 мм.
Сверху усадил термоусадочный кембрик черного цвета. Трубу плотно набил песком. Место предполагаемого сгиба нагрел над газовой горелкой.
Греть нужно плавно.. не перегревая... но достаточно долго что бы прогрелся песок. Иначе песок, забирая температуру, быстро охладит пластиковую трубу...
На один конец одевается ПВХ шланг, на другой - покупной заборный штуцер.
Труба d+18мм - 3,5грн/м.п.; Кембрик 13 грн/м.п.; Шланг - 12 грн/м.п.; штуцер - 7 грн.
Вторая - собственно сама лилия... Трубка возврата воды в аквариум.
У меня аквариум 250л. Фильтр прокачивает этот объем дав раза за один час. Скорость выхода воды приличная...
И сначала у меня стояла флейта...Почти метр длинной. И она равномерно распределяла воду.
Потом я решил подавать СО2. Много экспериментировал и от флейты отказался...
В данный момент под лилией закрепил веточку рябины... Пузырьки разметаются по всему аквариуму....
Для хорошего роста растений рекомендуют пятикратное перемешивание воды....
Лилия работает таким образом что к выливаемой из лилии воде очень хорошо подмешивается вода находящееся в аквариуме.... тем самым поток воды гасится, скорость падает,
и дальше равномерно распределяется по аквариуму... Так типа по "аква-фен-шую"
Саму лилию я креплю к, выше описанным образом загнутой, пластиковой трубке, через тот же 4-х сантиметровый кусок ПВХ шланга.
Мойка лили - элементарно! Фильтр не останавливаю, просто снимаю лилию, мою и ставлю обратно.
Надеюсь я понятно объяснил...
Удачи Вам!

[Terkel21]

все понятно, только эх, у меня нет наружного фильтра и не предвидится(

[yarishNEW]

Сделать фильтр самостоятельно совсем небольшая и недорогая работа - нужно только желание, а конструкций и объяснений на форуме предостаточно.

[Mustafa]

lavrin, при работе с оргстеклом, не проще будет шов заготовки вывести на другую сторону?
+1.

Сообщение отредактировал Mustafa - 29.4.2012, 16:01

[lavrin]

Mustafa, Вы имеете ввиду шов должен быть не вверху, а в низу?

Перед установкой лилии накладной шов я удалил. И склеил стык в стык.
По задумке накладного шва быть вообще не должно было.
Трудно нарисовать развертку... местами оргстекло растягивается... местами утолщается...
На одной лилии даже складка получилась..
Шов расположил вверху потому что там он самый короткий...

Скажу честно когда мою лилию... думаю: "как хорошо что она съемная"..
А то нужно фильтр останавливать... шланги снимать.... Как по мне целая процедура...

[ilusha]

интересный девайс зачёт автору
можно сделать ещё из капельницы взять стуковину из которой обычно счётчик ставят на со2 обрезаем нижнюю часть разогреваем феном вставляем лампочку такую ввиде огонька под цоколь е14 обычно идёт и чуть изгибаем под углом 30 градусов в таком положении в морозилку на пару минут девайс готов
потом выложу фото
