Думаю назрела актуальность каким-то образом упорядочить имеющиеся знания нашего форума (а может быть и не только нашего?) по применению LED-освещения (светодиодного освещения) в аквариумах-травниках.

Предлагаю сделать эту тему как ПУТЕВОДИТЕЛЬ т.е. в данной теме размещать только ссылки на темы где рассматривается светодиодное освещение - давайте только ссылки, а уже все остальные комментарии и обсуждения - это в темах.

LED миф или реальность., Проверю сам. - использование мощных светодиодов на "звезде"
Светодиоды для освещения аквариума ?, Светодиоды - использование ленточных светодиодов
Освещение на СИД Рассвет-Закат, Вот соорудил, может кому интересно

Каталог LED ламп и светильников от Sylvania - может кому понадобиться (скачали? - поставьте спасибку!)  Sylvania_led_section.pdf ( 28.84 мегабайт ) Кол-во скачиваний: 5296


Научная статья - Исследование деградации люминофорных покрытий для светодиодов белого свечения
 ФЭ_1101_Исследование_деградации_люминофорных_покрытий_для_светодиодов_белого_свечения.pdf ( 600.66 килобайт ) Кол-во скачиваний: 3652

Сравнение интенсивности освещения с использованием ЛЕД-ламп и люмламп в аквариуме - поляцкий сайт

Несколько ссылок на сторонний ресурс:
- Светодиодный светильник для аквариума: правильно
- описание линейной ЛЭД лампы на сайте производителя - Description of the Extra-Bright 1500mm/5ft T8 LED Tube
- Характеристики ламп LED-заменителей для Т8.  t8_LED_замена.pdf ( 4.66 мегабайт ) Кол-во скачиваний: 4732

Несколько не в тему, но вдруг кому-то подойдет - LED-светильник для нано-рифа своими руками, осторожно: много картинок

Сообщение отредактировал yarishNEW - 1.8.2015, 14:04

[yarishNEW]

+ блок питание для него купить нужно

Зачем покупать? Дома старой зарядки на 5 вольт нет?

[Сinclus]

Всем привет!
Я, как и многие аквариумисты, перевожу своё аквахозяйство на LED-освещение.
Перевёл всё, но что-то успешно, а где-то чего-то не хватает. Один аквас получился удачным и подумалось: как применить удачные "настройки" в других банках?
Сначала хотел рассчитать световой поток в удачном аквариуме и пересчитать для остальных, но световой поток для нужных светильников не нашёл даже на сайте производителя. Да, и расчёт сложный: столб воды, наличие покровного стекла, расстояние светильника от поверхности и т.д.
Захотелось чего-то попроще и наглядней. Были мысли и о люксметре, и о фотоэкспонометре... А потом пришла, на мой взгляд, удачная мысль:
а что если использовать возможности цифрового фотоаппарата в ручном режиме съёмки?
Суть методы:
что в цифровых фотоаппаратах неизменно, не взирая на фирмы и модели? ISO, выдержка и диафрагма. Они нам достались от пленочных аппаратов и приведены в цифровых к общему знаменателю.
1. Располагаем фотоаппарат так, чтобы в кадр попало 20-30 см дна аквариума и в 10 см от стекла;
2. Выставляем в ручном режиме ISO, выдержку и диафрагму. Подбираем настройки так, чтобы получить хорошую по яркости картинку (например, ISO 800, 1/60, F 4,0).
При этом не имеет значения зашумленность, смазанность рыбок, попавших в кадр и даже правильная цветопередача. Нас интересует яркость!
А теперь главное:
Всё это должны будут сделать профи с запущенными обкатанными аквасами.
Понадобятся только фотографии без указания литража, кол-ва ламп, мощности и т.д.
Т.о. можно создать что-то типа "Визуального справочника по освещению аквариума LED-лампами" с эталонными фотографиями.
Новичок или тот, кто просто захочет проверить и сравнить освещение в своих аквариумах с тем, которое должно быть, просто берет фотоаппарат, располагает его соответствующим образом, выставляет нужные настройки в режиме "М" и при нажатой наполовину кнопке затвора видит "потянет или не потянет" его конфигурация освещения аквас.
Как я писал выше, не будут приниматься в расчёт:
- литраж и мощность ламп (W/l);
- столб воды;
- наличие/отсутствие покровного стекла;
- расстояние светильника от поверхности воды.
Всё это можно указать под спойлером.
Дополнительно нужно будет указать только спектр освещения:
например, Plant/Sunny = 50%/50% или теплый свет/холодный свет = 30%/70% или более подробно по светодиодам
и наличие/отсутствие CO2.
Думаю, что понадобятся две-три фотографии: с участком открытого грунта, без оного и с затенённым участком аквариума, но тут вам виднее.
И, конечно, по типам аквасов - 100% травник, загруженный растениями на 80%, 60%... опять же вам решать.
Для люминесцентных ламп это тоже можно сделать.

Вот такая идея, может и бред, а может быть в этом что-то есть..?
Мне бы такой справочник очень пригодился.

Сообщение отредактировал Сinclus - 22.8.2015, 9:01

[Alanger]

А хватит обычной энерго сберегайки на 20-30 ват? чтобы почвопокрывная растючка росла?
акв 32л, высота воды прмерно 25-30см.

Сообщение отредактировал Alanger - 23.8.2015, 17:57

[yarishNEW]

Одну сберегайку ставить неэффективно - нужно ставить 3-4 малой мощности для равномерного освещения.
Кроме этого витые энергосберегайки очень неэффективны для нас по световому потоку т.к. завитушки перекрывают друг-друга и светит она совсем не так как в квартире.
По современным энергосберегайкам в аквариумистике - считаю, что это деньги на ветер - цена высокая, эффективность плохая.

[alex_mm]

Доброго всем дня!
Решил спросить совета у "бывалых"
Планирую переделать свет в своем аквариуме на LED. Аквариум 80х35х42(высота), рыбо-травник с несложной растительностью. В теме уже не раз рассматривались подобные аквы, но там в большинстве случаев сборка из 3х-ваттных диодов. Долго думая, я почему то склоняюсь к одноваттным.
Планирую использовать Светодиод Epistar 1W:
1W,Red - 4 шт.
1W, 7000 К - 14 шт.
1W, 3100 К - 7 шт.
1W, Green - 2 шт.
Итого 27 светодиодов.
Все это хочу подключить на два драйвера (STAR LED 1Wx15-20 и STAR LED 1W х 7-12).
Открытым остается вопрос радиатора. Не хочу заморачиваться с активным охлаждением, посоветуйте как лучше поступить, собрать все на одном радиаторе шириной 122мм., или лучше использовать два куска 79мм.
Подскажите ничего ли я не упустил в своих расчетах? Выслушаю все замечания. Также прошу помощи в схеме размещения диодов.

[alex_mm]

Где все?Все в отпусках?

[zhekabelik]

подскажите из чего можно придумать ножки подставки под такой светильник из профиля 2,5*1(см).чтобы поднять его над аквой .

Эскизы прикрепленных изображений



[Senturio]

А зачем придумывать дано уже продаются готовые)

[yarishNEW]

такой светильник из профиля 2,5*1(см)

А это разве светильник? Это модуль для организации дополнительного света в аквариум. Выдумывать для него какие-то ножки ? - как по мне, деньги на ветер - выше подняли, получили меньше света в аквасе, а его и так мало.

Где все?

Кто где! Я уезжал на встречу выпускников - вот приехал и сейчас отвечу.

При высоте воды более 40см лучше ставить 3-х Вт светодиоды.
Зеленые светодиоды - это прибамбас только для человеческих глаз - всё остальное от лукавого.
117 литров * 30Лм = 3510Лм на всю акву : 100 Лм (светоотдача одноватника) = 35 светодиодов нужно ставить - по классике 25штук 7000К + 10 штук 3100К.
Красные можно равномерно распределить по поверхности радиатора.
Радиатор нужно на пассивное охлаждение 35Вт (это 35 штук светодиодов по 1 Вт)*40см2 = 1400см2 - если взять 50см такого то вполне хватит по площади.
Аквас 80 см длиной - поэтому я бы взял 2 куска радиатора 25-30см и на них поставил бы светики. Эти 2 куска можно раздвинуть между собой и получить равномерное хорошее освещение в акве.

[alex_mm]

Олег, спасибо за ответ.
Хотел уточнить некоторые моменты. 42 это высота аквариума, с учётом грунта и недолива столб воды получается около 35см. поэтому и решил остановится на 1Ваттных. Соответственно получается меньший литраж и количество диодов, но принцып понятен.
В своём расчёте вы указываете 35шт.=25шт.+10шт., все белые, и дополнительно красные. Красные, что не суммируются с остальными при расчете, или я что-то пропустил?
По зелёным насколько я понял, для растений они бесполезны? Если это так, то будет пока без них, тем более добавить можно всегда.
Как лучше разместить светильник над банкой? Ближе к воде или всеже поднять на какое-то расстояние( 10-15 см.)?

[yarishNEW]

Мною всё и посчитано на 1Вт светодиоды - я просто дал инфо почему используют светики на 3Вт.

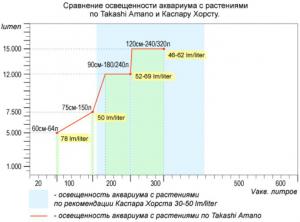

Кол-во диодов меняется от их светоотдачи и норматива освещенности аквариума. Минимальный норматив освещенности 30Лм - это минимум который подходит вашей акве, было бы глубже - тогда брали бы бОльший норматив.

Красные светодиоды имеют в 2-3 раза меньшую светоотдачу и поэтому 4 штуки красных не составят для вас никакой погоды - поэтому я их в расчет не брал.
Сказать, что зеленые для акваса ненужны - это будет неправильно - однако это больше для более комфортной визуализации внутренностей банки.

Чем выше вы подняли светильник над банкой, тем больше освещаете комнату - как по мне это ненужно, нерационально, да и слепить будет.
У вас всегда будет недолив min 1см - не забывайте про это. Поэтому устанавливать светильник на высоте более 5см от края стекла акваса я бы не стал.

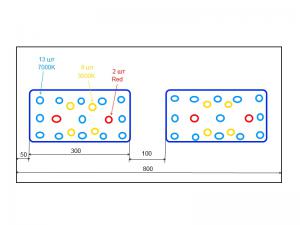

При проработке размещения светиков на радиаторе изменилось кол-во - смотрите фото - при необходимости есть место куда доставить дополнительные светики, это уже будет ваше решение.


Подключение к драйверам:
- 7000К - один драйвер
- 3100К и красные - второй драйвер

Я высказал своё мнение, а уж какое будет ваше воплощение в железе смотрите сами.

[alex_mm]

Спасибо.
Попробую сделать все по вашим рекомендациям. Только, скорее всего, радиатор возьму одним куском. Пока вроде все ясно, а дальше посмотрим.

[yarishNEW]

Радиатор одним куском? - это как-то не по нашему - получаем 200мм лишней незадействованной площади радиатора.
Хотя если на перспективу - тогда можно.

Если уже больший радиатор - посмотрите в сторону добавки светодиодов синих 440nm - из расчета 1 штука на 10 штук белого свечения.

[alex_mm]

Радиатор одним куском? - это как-то не по нашему - получаем 200мм лишней незадействованной площади радиатора.

С этим согласен, но радиатор буду брать в Киеве, а там режут только кратно метру. Так что сэкономить не получится, и я думаю запас лишним не бывает.

посмотрите в сторону добавки светодиодов синих 440nm

Я думал о зеленых.

[yarishNEW]

Синие для растений более полезны, особенно в сочетании с красными.

[alex_mm]

Спасибо. С этим кажется разобрались. Возможно возникнут вопросы по ходу сборки.
Ещё один вопрос так скажем на перспективу. Есть идея перейти на LED во втором аквасе с малавийцами (размер 120х50х50), растений нет. Смотрел темы с подобными аквариумами. Но там в основном диоды как доп подсветка. Насколько я понимаю там можно обойтись небольшим количеством диодов, главное чтобы было комфортно наблюдать за рыбой. Или всё-таки есть какие-то общие рекомендации по мощности освещения таких аквариумов?

[yarishNEW]

главное чтобы было комфортно наблюдать за рыбой.

И водоросли, чтобы поменьше перли.

[Svyatoslav]

Здравствуйте!
Читаю -читаю-читаю . Запутался . Может кто посоветует .

Есть травник 50д-30ш-50в с подачей СО2 (бражка). Света на дне не хватает (почвопокровка не прет). Из полезных рыб: сиамские водорослееды и гиринохейлус. Думаю о светодиодном светильнике. Какие светодиоды из ассортимента АРОВАНЫ и в каком количестве посоветуете? Я хочу и тот спектр и этот........, и в конце-концов не соображу, что оптимально. Акцент света надо сделать на травку, подобрать и разместить оптимально спектра. Визуальное восприятие на втором месте. При необходимости можно сделать выключатель цветных или отдельно включать свет для просмотра.

Спасибо.

[escort26]

Добрый день, Олег yarishNEW. Нужен Ваш совет. Имеется аквариум природа 62л и крышка к нему природа, средне засажен. Хочу добавить светодиодного света в нее. Что б получилось гдето 0,6-1 Вт/л. СО2 нету. Скажите сколько и каких светодиодов 1Вт нужно? И может еще будут советы?

Сообщение отредактировал escort26 - 29.9.2015, 13:38

[yarishNEW]

Какие светодиоды из ассортимента АРОВАНЫ и в каком количестве посоветуете?

Хочу добавить светодиодного света в нее.

Объединил эти вопросы т.к. считаю их почти одинаковыми. Посчитаем сколько светодиодного света нужно для аквариума 75 литров.
Расчет производим при использованию светодиодов 1Вт - однако для аквариума высотой 50см рекомендательно нужно ставить диоды по 3Вт (можно поставить и 1Вт + коллиматор, что более предпочтительно ).
Выходим из следующих параметров:
- показатель освещенности в 30 Лм на литр - это минимальный показатель освещенности для травников по рекомендациям Каспара Хорста.
Когда когда аквас превратиться в густые джунгли и будет подача СО2, то этого будет маловато из-за большого затенения - тут нужен расчет на 50 Лм\литр;
- света для аквариума требуется 75 литров * 30 Лм = 2250 Лм ;
- световой поток светодиода Epistar 1Вт возьмем = 100Лм - несколько занижен по сравнению с паспортными данными, однако более реальный в жизни;
- необходимое количествово светодиодов = 2250 Лм : 100 Лм = 23 штуки.

По использованию цветных светодиодов нелишне ознакомиться со статьей на Ароване

Для получения более детальных подсказок создаем свою тему, делаем предварительную наборку диодов и ..... получая шишки останавливаемся на каком-то конкретном варианте.

Можете посмотреть мой ворклог по изготовлению светодиодного светильника - Подкрышечный LED-светильник в 55 литрах, ворклог проектирования и сборки светильника
