Думаю назрела актуальность каким-то образом упорядочить имеющиеся знания нашего форума (а может быть и не только нашего?) по применению LED-освещения (светодиодного освещения) в аквариумах-травниках.

Предлагаю сделать эту тему как ПУТЕВОДИТЕЛЬ т.е. в данной теме размещать только ссылки на темы где рассматривается светодиодное освещение - давайте только ссылки, а уже все остальные комментарии и обсуждения - это в темах.

LED миф или реальность., Проверю сам. - использование мощных светодиодов на "звезде"
Светодиоды для освещения аквариума ?, Светодиоды - использование ленточных светодиодов
Освещение на СИД Рассвет-Закат, Вот соорудил, может кому интересно

Каталог LED ламп и светильников от Sylvania - может кому понадобиться (скачали? - поставьте спасибку!)  Sylvania_led_section.pdf ( 28.84 мегабайт ) Кол-во скачиваний: 5296


Научная статья - Исследование деградации люминофорных покрытий для светодиодов белого свечения
 ФЭ_1101_Исследование_деградации_люминофорных_покрытий_для_светодиодов_белого_свечения.pdf ( 600.66 килобайт ) Кол-во скачиваний: 3652

Сравнение интенсивности освещения с использованием ЛЕД-ламп и люмламп в аквариуме - поляцкий сайт

Несколько ссылок на сторонний ресурс:
- Светодиодный светильник для аквариума: правильно
- описание линейной ЛЭД лампы на сайте производителя - Description of the Extra-Bright 1500mm/5ft T8 LED Tube
- Характеристики ламп LED-заменителей для Т8.  t8_LED_замена.pdf ( 4.66 мегабайт ) Кол-во скачиваний: 4732

Несколько не в тему, но вдруг кому-то подойдет - LED-светильник для нано-рифа своими руками, осторожно: много картинок

Сообщение отредактировал yarishNEW - 1.8.2015, 14:04

[yarishNEW]

Тогда сборы лучше начинать с радиаторов - подумайте над тем как вы будете их располагать в аквариуме, посчитайте хватит ли охлаждающей поверхноти у этих радиаторов (нужно минимум 20кв.см охлаждающей поверхности на 1Вт рассеиваемой мощности).
Прменяют только 3 вида светодиодов - белый, красный, синий - это базовые. Все остальные цвета - это уже в меру возможности\необходимости и в меру уже имеющегося опыта.

[kratsa]

Опять я беспокою. Хочу поднять светильник в верх на 20 см от аквариума. В етом калкуляторе http://aquabox.by/ledcalc.php поставил высоту 65см в место 45см но в графе Тип аквариума опять выдаёт 40 Лм\л на Активный травник. Меняюется данныие в графе Необходимый светопоток, в место 6Лм на 8Лм. Надо добавить светодиоди или нет?

[yarishNEW]

графе Тип аквариума опять выдаёт 40 Лм\л на Активный травник

Это показатель от которого отталкиваются при расчете (исходные данные).

Необходимый светопоток, в место 6Лм на 8Лм. Надо добавить светодиоди или нет?

А вот это уже результат. Если у вас запаса по световому потоку нет - тогда конечно стоит добавить диоды.

Хочу поднять светильник в верх на 20 см от аквариума

Это будет подвес? - типа дополнительный осветитель помещения?

[Ander]

Что скажите по поводутакого набора светодиодов:
Светодиод Epistar 3W, 7000K. -10шт.
Светодиод Epistar 3W, Blue, 460-470nm. -2шт.
Светодиод Epistar 3W, RED, 620-630 nm. -2шт.
Светодиод Epistar 3W, Blue-Green, 495-500 nm -1шт. под вопросом
Или вмасто 3 кул вайтов 3 вот таих:
Светодиод Epistar 3W, 6500K.

[-EX-]

Ander, если не секрет, где и почем планируете покупать светодиоды Epistar?

[Ander]

Не секрет думаю здесь
http://www.arowana-im.com.ua/index.php?cPa...rder&page=3
ну или на аукро

[Ander]

Предложили вместо Epistar 3W, 7000K на 15000К сказали для акваруумов лучше. Но я что-то сомневаюсь это вроде синего больше, вроде для морского больше подходит. Подскажыте какие лучше.

[yarishNEW]

Бери на 7000К. Это более классически и без косяков. Самое то для первого ЛЕД света на траву.

Сообщение отредактировал yarishNEW - 2.3.2015, 11:20

[литовец]

Нужна помощь. Попался в руки светодиод (фото),характеристики я на него нашёл (Светодиод 8 мм прозрачный белый, 0,5 ватта.
Падение напряжения: 3.2-3.4 вольт
Максимальный ток: 150 ма
Максимальный долговременный ток: 120 ма
Световой поток: 40-45 люмен
Цветовая температура: 5500 К
Угол расходимости луча: 120 градусов). Штуковина не плохая,приспособил,рассчитал,подключил (велофара с пучком дальнего света через конусную линзу+ боковой ближний засвет),хорошо что во время обратил внимание на то что греются ножки диода,организовал охлаждение,именно через ножки,всё проработало около 5 часов-тест драйв пройден.А вот теперь собственно вопрос: как классифицируется данный диод? Гугл особо не помог,меня интересует рекомендуемый производителем способ охлаждения.

Сообщение отредактировал литовец - 27.2.2015, 22:20

Прикрепленные изображения



[yarishNEW]

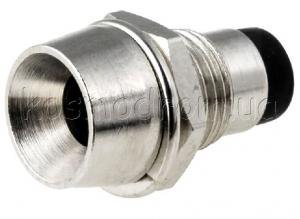

Дима, применяют вот такие держатели металлические для охлаждения.

Тип сейчас попробую найти, но кажется их просто обозначают как сверхяркие светодиоды - LED superbright

Сообщение отредактировал yarishNEW - 27.2.2015, 22:50

[литовец]

Олег,да вот как раз линза греется не значительно,а ножки дай бог.

[yarishNEW]

Охлаждение корпусное т.е. контакт всё равно есть с металлом держателя + через ножки - они более массивные чем у обычных маломощных диодов.

[литовец]

Я то напаял на ножки листочки медной фольги,благо места в корпусе валом. Кстате можно НАНО светить смело. Китай пром на месте не стоит.

[yarishNEW]

Давно такие есть, они вышли уже как года 3-5 назад наравне с "пиранья" светиками - просто как-то их обошли вниманием аквариумисты.

И вот ДатаШит на подобный диодик  LED_HK8H4UWC_6chips__.pdf ( 133.66 килобайт ) Кол-во скачиваний: 459


Сообщение отредактировал yarishNEW - 28.2.2015, 20:15

[литовец]

Вопрос снят- строчка Operating Temperature очень порадовала. Если кому интересно,переделка велофар под более менее достойный вариант езды,стучите в личку.

[aleks4]

Что скажите по поводутакого набора светодиодов:
Светодиод Epistar 3W, 7000K. -10шт.
Светодиод Epistar 3W, Blue, 460-470nm. -2шт.
Светодиод Epistar 3W, RED, 620-630 nm. -2шт.
Светодиод Epistar 3W, Blue-Green, 495-500 nm -1шт. под вопросом
Или вмасто 3 кул вайтов 3 вот таих:
Светодиод Epistar 3W, 6500K.

Светодиодов Epistar как таковых не существует,есть чип от производителя Epistar-а сборка производится в любом месте -компания Epistar диоды не производит.
И если вам говорит продавец что это диоды эпистар -он не прав, существует понятие диоды такого, и такого производителя на базе чипов ЭПИСТАР.

Светодиод Epistar 3W, 7000K. -10шт. развод-таких нету это завлекаловка, и маркетинговый ход-это те-же 6500К.
Светодиод Epistar 3W, Blue, 460-470nm. -2шт. -не нужны и даром.
Светодиод Epistar 3W, RED, 620-630 nm. -2шт. обязательно
Светодиод Epistar 3W, Blue-Green, 495-500 nm-это циан- 2шт по желанию подчеркивает зелень и сочность травы.
Светодиод Epistar 3W,1200-15000К-4шт.
Считаем в среднем белые 200лМ.
Красный 70лм.
Циан 140лм.

Собираем в среднем 30-40лм/литр.

Сообщение отредактировал aleks4 - 28.2.2015, 1:11

[Ander]

Получается нужно:

2 красных 140лМ
4 белых 15000К 800лМ
10-15 белых 6500К 2000-3000лМ
получится ~3000-4000лМ, аквариум 100л 30-40лМ/л. И для красоты циан (2шт. чтобы более равномерно оветить площадь).
По поводу синих а каже провал в спектре в белых светодиодов на 470-500нм.

Сообщение отредактировал Ander - 28.2.2015, 9:39

[aleks4]

а каже провал в спектре в белых светодиодов

Вам его возместит сполна 4 белых 15000К
Если хотите 2 или сколько синих пятна на общем фоне тогда ставьте синий.

[Ander]

Спасибо за советы буду заказивать без синих.

[Senturio]

а каже провал в спектре в белых светодиодов

Вам его возместит сполна 4 белых 15000К
Если хотите 2 или сколько синих пятна на общем фоне тогда ставьте синий.

А с красными только как будто человек не получит пятен? Странный подход к свету - синий с красным всегда дают хороший эффект - и никакой типа 15000 К (в существовании которых я вообще сомневаюсь) не заполнит провала в голубом диапазоне.
