Первая крышка своими руками Рейтинг Опции

[poplavok]

Всем,здравствуйте! Зарегистрировался на Вашем форуме еще в прошлом году, и за это время получил для себя очень много полезной информации. Аквариумное сообщество меня затягивает все больше.
Теперь вот решил и от себя что-то добавить, может кому-то пригодиться - буду рад!
Итак, выкладываю небольшой отчет по первому опыту изготовления крышки для аквариума.

Началось все с того, что осенью прошлого года загорелся я аквариумом. Купил для начала маленький на 40 литров - попробовать мое или нет. Встал вопрос по его оборудованию – крышка, свет, фон ну и все такое. Крышку к банке предлагали в магазине откуда собственно и сам аквариум - но мне она не понравилась т.к. сделана из куска стекла, обклеенного самоклейкой с патроном под 1 лампу (Е27). Под заказ из ПВХ около 1,5 тысяч, но опять вариант не понравился. Облазал весь рунет и вдохновился многими примерами сделать крышку самому, благо вариантов огромное множество. Руки вроде есть, желание есть – в путь.
Сначала обдумал, что будет в крышке: две лампы Т5-Т8, таймер для вкл/выкл света, с учетом прошедшего лета обязательно вентилятор для охлаждения воды (по этой теме тоже перелопатил целую кучу сайтов и статей), компрессор, ну там отверстие под кормежку. Прикинул бюджет и поехал закупаться материалом. Купил лист (1кв.м) ПВХ-3 мм - когда брал показался уж больно тонкий - чуть ли не в рулон можно было закатать, но как оказалось потом в самый раз, темную самоклеящуюся пленку (под интерьер) – 2 метра и блестящую на отражатель - 1 метр, два малошумных вентилятора 80х80, кнопки под электричество, провода, 2 лампы Т8 аква и power glo 36 см (длина аквы всего 44 см), ЭПРА (правда от Т5, потом немного переделал под свои лампы), клей космофен (превосходно клеит ПВХ), электронный таймер
Ну вот, собственно и приступил к исполнению задумки:
Измерил аквариум и т.к. по верхнему краю аквариума наклеена стеклянная полоса около 2-3 см, обклеенная темной пленкой (видимо чтобы уровень воды не был виден), решил в эстетических целях, чтобы крышка не одевалась по наружной стороне аквариума, т.к. будет сильно выдаваться за размеры банки, а вставлялась и держалась изнутри. Тогда крышка будет по размерам точно совпадать с наклеенной стеклянной полосой.
Решил делать крышку со вторым дном, чтоб внутри убирались вентиляторы, компрессор, таймер, ЭПРА и все остальное.
Склеил каркас (высота крышки 10 см), с внутренней стороны вклеил снизу полоски по периметру около 4 см с выступом 2 см вниз, чтобы крышка не падала с аквариума ( СИЛЬНО ИЗВИНЮЯСЬ за качество фоток – фотоаппарат старый да и когда фоткал думал просто для себя оставлю )


изнутри по высоте 5 см по всему периметру приклеил уголок, основа для дна, ну и дополнительная жесткость конструкции


Вырезал и вставил дно


На вырезанном дне разметил отверстия под вентиляторы, с учетом будущего расположения ламп, и отверстия под кормежку:


Решил, чтобы не отсыревали вентиляторы, когда в них нет необходимости (осенью или весной) сделать под ними задвижки (сделаны из ПВХ толщиной 2мм, борта из 3, чтобы свободно ходили)


После чего примерил вентиляторы


И вырезал под них отверстия (фото с обратной стороны)


Вот так будет в закрытом состоянии со стороны воды –


Вырезал отверстие под кормежку


По верхнему краю крышки по всему периметру с отступом от верха 3 мм (по толщине листа ПВХ) приклеил еще раз уголок - на нем будет держаться верхняя открывающаяся крышка, склеил короба на вентиляторы и кормовое отверстие так, чтобы на них плотно ложилась верхняя крышка, закрепил ЭПРА (от нее видно только провода на фото внизу под уголком. ЭПРА брал под Т5 маленького размера где-то 2х2 см и длина - см 20)


В боковой стенке вырезал отверстия под кнопки, предполагалось 4 кнопки: на свет, вентиляторы, компрессор, и еще одна под ночную подсветку – посмотрел фотки,очень понравилось - тусклый светодиод около 3 v синего или зеленого цвета, в темноте дает необычайно красивую картину). На фото видно 5 отверстий, одно потом самоклейкой заклеил, может пригодиться


С ЭПРА отрезал старые держатели ламп, и припаял новые под Т8, провода вывел на обратную сторону к лампам, прикрутил держатели под них, в местах соединения дна с боковыми стенками наклеил под углом градусов 60 полоски ПВХ для лучшей светоотдачи


Обклеил отражающей самоклеящейся пленкой (на фото видно контур по кормовому окну – уже в процессе изготовления решил окошко сделать поменьше, вклеил кусок, а с лицевой стороны от короба склеил отверстие под конус (просыпаться корм будет меньше)


крышки под вентиляторами тоже обклеил светоотражающей пленкой, примерил лампы


вклеил два ребра жесткости, кстати, здесь как раз видно кормовое отверстие под конус, примерил компрессор, посадил на силикон - для меньшей вибрации


Долго думал конструкцию верхней открывающейся крышки, хотел сделать на петлях. Решил делать составную из двух частей, одна часть будет закрывать компрессор и всю проводку, будет сниматься редко, и вторая соединена с ней петлями и закрывать вентиляторы, кормушку – будет открываться часто. Придумал скобки из ПВХ - приклеил их снизу к первой части, она вставляется в крышку (на фото видно скобы), между вентиляторами и кормушкой вклеил две пластинки за них цепляются передние скобы, задние скобы цепляются за уголок, на котором собственно и лежит верхняя крышка,
соединил обе части через петли. При необходимости можно легко снять всю верхнюю крышку, приподняв переднюю часть, и потянув за нее на себя.


Обклеил верхнюю крышку пленкой


После взялся за проводку и таймер. Просверлил в задней стенке крышки отверстие под провод. Из крышки выходит один провод, на который внутри крышки уже идет и свет и компрессор и вентиляторы через выключатели. Таймер планировался в акву на постоянку, поэтому я смело отпилил нижнюю часть (розетку с вилкой), приклеил его торцом, провода перепаял напрямую через выключатель. Открываешь крышку и программируешь таймер, кнопки и дисплей очень удобно расположены. Компрессор тоже сделал через выключатель, только здесь не стал отрезать вилку, а купил плоскую розетку с проводом, в которую воткнул вилку от компрессора, и уже этот провод с розеткой пустил через выключатель. Единственное что не идет через крышку – это фильтр, но он у меня всегда включен, все остальное можно отключать и включать клавишами, очень удобно. После всего этого обклеил всю крышку пленкой, на ПВХ клеится очень хорошо.


После этого столкнулся с проблемой - как провести трубку от компрессора в банку и как потом снимать всю крышку, чтобы не приходилось каждый раз снимать верхнюю крышку, отсоединять и протаскивать через всю крышку трубку для воздуха.
Сделал так - купил тройник, одно ответвление от тройника отрезал и заклеил. В задней стенке просверлил отверстие, снаружи в него вставил получившийся из тройника уголок и приклеил. Внутри крышки соединил один выход уголка с компрессором короткой трубкой 15 см, отсоединять ее больше не понадобиться. С наружной стороны крышки вставляем трубку от распылителя из аквариума. При необходимости снять всю крышку с аквариума - просто снимаем на задней стенке трубку с тройника - и все, трубка больше не мешает. (Как видно на фото внизу под электрическим проводом и тройником в крышке сделан вырез под трубку и скобу крепления внутреннего фильтра с трубкой аэрации)


Вот такая получилась крышка


Через 2 месяца, немного модернизировал верхнюю крышку. В квартире очень хорошо топят, и при закрытой крышке воде некуда испаряться, а если поднять переднюю крышку то не особо красиво, видно всю начинку крышки. Поэтому вырезал отверстия под вентиляторы и кормушку, и сделал для них отдельные крышки, которые легко снимаются и ставятся на место (хотя теперь крышки с вентиляторов вообще не ставлю).


Ну вот и все, крышка готова, в общем делал около 5 дней, правда с перерывами, осталось доделать ночную подсветку, поставить контроллер автовкл/выкл вентиляторов при изменении задаваемой температуры. Да, кстати вентиляторы поставил один на вдув, второй на выдув, при постоянной работе за час 2-3 градуса сбивают - замерял от 28 до 25.

Строго прошу не судить – выдумывал сам, делал первый раз и один, походу работы выявлял мелкие недостатки.В ближайшее время планирую запускать травник на 240 литров, крышку тоже буду делать сам, т.к. весь процесс и результат принесли удовлетворение. Буду делать с учетом всех выявленных ошибок, и с новыми задумками, в т.ч. планирую встраивать многоканальный микропроцессор от мастеркит.

Спасибо.

[poplavok]

Да вообщем то можно, но т.к. есть свободные каналы хочу повесить на отдельный , тем более что СО2 желательно подавать за час до включения света и выключать за час до погашения.

[poltergeist]

poplavok, Очень своевременно прочел вашу тему, как раз собрался делать себе крышку. Спасибо за такой подробный фотоотчет и описания. Приму к сведению.

[poplavok]

Рад, что чем-то помог!

[oleshkav]

Крышка СУПЕР!! Особенно мне электроника понравилась... подумываю и себе на будущее такую поставить.

[Johnik]

poplavok я читал на каком то сайте сто этот микропроцессорный таймер с термостатом и часами от мастеркита раз в полтора-два месяца зависает и приходиться вручную перезагружать. Как ут ебя с ним обстоит дело, зависал или может были какие нарикания (неправильно мериет температуру или ещё что) ?

[poplavok]

Работал около 2-х месяцев на другой акве никаких проблем не было, работает стабильно. Читал про сбои, но на старых версиях прошивок, на новых вроде проблем не было.

[MORYAK]

pomogite sdelaty kriwku na akvu . zakazal silikon cemlyux 9011.. xocu sdelaty akvu 100-50-65.dumayu steklo 10 mm podoydet

mojete otpravity certej ili svoi mneniya na poctu emin_moryak@mail.ru. zaranie pasiba

[light]

не плохая крышка

[Den_is]

Не аквариум, а машина времени:):):):):):):):))

[ValentoS]

Вот моя вторая, сделана по инструкциям из этой темы, правда не совсем точно соблюдал, что то упростил, что то усложнил.
Таймер пока торчит в розетке, не дошли руки до окончания работы.

[poplavok]

Отлично получилось!

[poplavok]

В последнее время стал заглядываться на открытые аквариумы - как-то они "природнее" что-ли . Надо что-то делать: Новую банку ставить некуда,
большой аквариум отпадает - там стяжки - не особо эстетично, остается 40-литровый крветочник,
но новый светильник подвесной делать на него мне было некогда, да и старую крышку жалко - вроде она удачно получилась.
Решил ее немного модернизировать, и сделать банку открытой. пришлось немного помозговать.

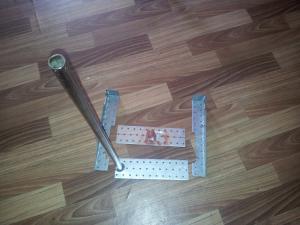

И так были закупены 2строительных уголка, 2 металлические пластины, хромированная трубка (кухонный рейлинг), дсп.

Из этого всего сварены крепления для крышки и стойки.

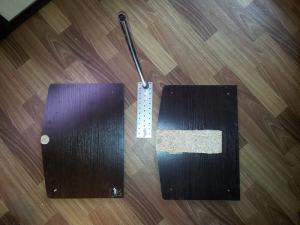

ИЗ куска ДСП (16мм) вырезал две одинаковые заготовки для подставки акваруима, между которыми закрепил металл. пластину, к которой приварен рейлинг.


ДЛЯ эстетики заклеил торцы ДСП кромочной лентой, получилось как цельная подставка.

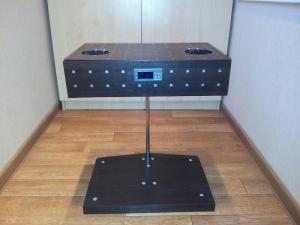

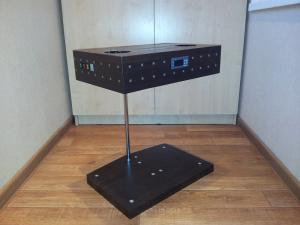

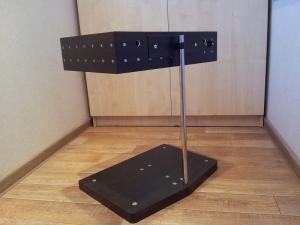

Как все крепил видно на фотках.

Вся конструкция получилось крепкой. Регулировка высоты крышки от 0 до 10 см над уровнем акваруима,
обслуживать также легко - повернув крышку в любую сторону.

ОСталось найти заглушку для трубы и сделать фиксатор для крышки (думаю что-то типа фитинга для металлопластиковых труб), хотя это не очень критично, крышка не сползает.
Получилось то что хотел- быстро, не дорого, оригинально.

Вот и все.

P.S. ЗАвтра выложу фотки уже с переставленным аквариумом

[ЖЕНЯ 911]

Красиво получилось
Как прикрипили трубу к пластине(мет.)и что за хомут держет саму крышку

[poplavok]

Как прикрипили трубу к пластине(мет.)

в трубу плотно вставлен металлический штырь с выступом в толщину пластины -2мм, в пластине просверлено отверстие, вставлена труба и все проварено.

что за хомут держет саму крышку

Из металлического квадрата (2 см) отрезан кусок в 3 см, торцом приварен к металлической пластине, в нем просверлено отверстие по диаметру трубки -16мм, края обточены.

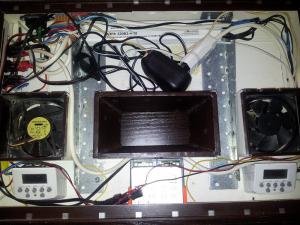

пластина через заднюю стенку крышки крепиться к уголкам внутри крышки.

[ЖЕНЯ 911]

А труба мебельная? Если да,варили полуавтоматом?

[poplavok]

ТРуба - это кухонный рейлинг - типа такого - http://www.bathkit.ru/kitchen/kessebohmer/linero/1/

варил мне друг по моим чертежам, насколько знаю при помощи электродов ( я в методах сварке не разбираюсь)

Сообщение отредактировал poplavok - 15.4.2012, 9:07

[poplavok]

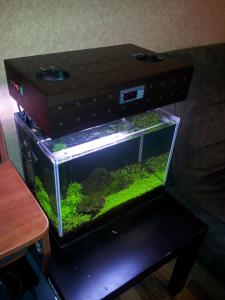

Как и обещал фотки с установленным аквариумом:




p/s/ в скором времени внутренник выну и поставлю самодельный внешник с лилипайпами, еще фоток выложу.

[mavr-v]

За исполнение -пятерка, но зачем стандартную крышку поднимать не пойму.В открытых системах ценится легкостью, я бы даже сказал воздушность конструкции.Над этим стоит подумать.

Сообщение отредактировал mavr-v - 18.4.2012, 19:05

[poplavok]

не совсем понял что значит "стандартность" и "легкость" крышки? конструкция вроде не громоздкая - все держится на одной трубке.

А поднял по нескольким причинам - будут лилипайпы ( в закрытую крышку их не сунешь), лучшее охлаждение, ну и открытая вода мне больше нравиться.

Сообщение отредактировал poplavok - 18.4.2012, 18:52

[mavr-v]

Я не увидел и 2 различий с крышкой на аквариуме, кроме одного она дежится на трубке.Все это может быть намного компактнеее и тоньше. Но это чисто мой взгляд.Сколько людей - столько мнений.
