Дуже бюджетне нічне LED освітленяя Опции

[jura2012]

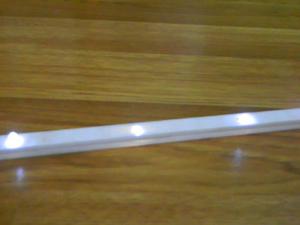

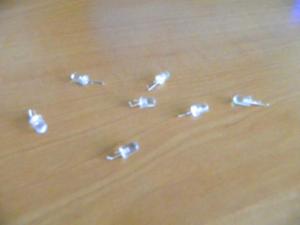

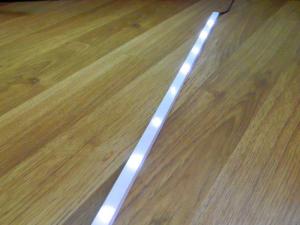

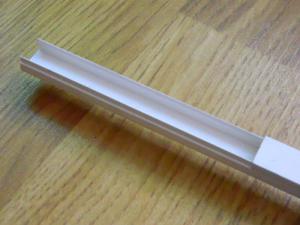

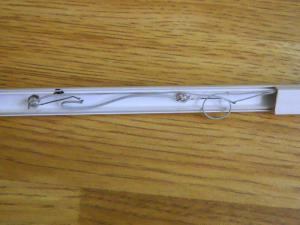

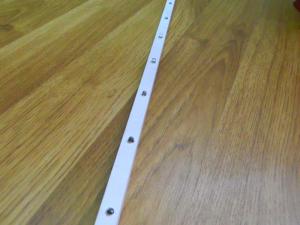

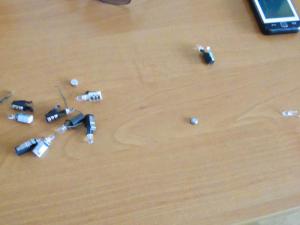

дома валялись відпрацювавші свій час, китайські зажигалки з ліхтариком,думаю не у мене одного,отож я їх розібрав,вийняв світодіоди,купив короб,шириною 10мм за пять гривень,зарядний пристрій вид старого телефона сіменс,теж валявся дома,паяльником зробив у коробі дірки вставив світлодіоди,все спаяв
отже дві годин роботи,та пять гривень
про дальнішу експлуатацію та термін роботи відпишу у цій темі

Сообщение отредактировал jura2012 - 19.4.2011, 18:31

Эскизы прикрепленных изображений



[kvn79]

jura2012, да уж - действительно ультрабюджетно!!

[jura2012]

да уж - действительно ультрабюджетно!

це при тому-що я не гнався за бюджетністю, а просто зібрав до купи не потрібний мотлох,який є дома практично укожного
фото буде пізніше

[cahek80]

хе-хе.. я не курю, посему зажигалок у меня нет. но у меня немного другое освещение ночное в аквариуме :))

[Vikki1076]

Мне по нраву.... сам собирал таким образом диоды и зарядку старую приберёг... а с коробом подсказали то, что надо. И короб есть.... ОДНО ЗАМЕЧАНИЕ... ЭСТЕТИКА. Когда дырки паяли видно качество не ахти.... Обязательно себе такую штукенцию сварганю только расстояние буду меньше делать между диодами.

[jura2012]

зовсім забув,ці діоди не ефективні,троха більш ніж за місяць вони всі вигоріли

[cahek80]

Все очень просто думаю. просто ток был больше чем 20 миллиампер на диод. посему и выгорели

[VITAL]

для таких светодиодов нужно питание не более 4 воль а зарядка даёт минимум как 5 воль светить то они светят но не долго ,ограничивайте ток не более 15 мили ампер на светодиод и будет свет

[jura2012]

може бути і таке,але від батарейки вони світять яскравіше,а через БП було мерехкотіння,думающо зарядне дає імпусьсний струм,а діодам треба більш вирівняний!

[cahek80]

в общем такие светодиоды обязательно надо ограничивать резисторами, максимальный ток 20 мА, но как писали выше, лучше делать миллиампер 15.
если подключать напрямую от батарейки то он светит ярко, но выгорает очень быстро.
У зарядного устройства без нагрузки выходное напряжение может быть 6-8 вольт поэтому можно пробовать подключать по два диода последовательно и плюс через резистор, точно не скажу насколько, но можно ограничиться в 50-100 ом. Это так навскидку прикинул, "пальцем в небо".

[Vikki1076]

Ребята нарисуйте кто то схему ... тоже хочу такую подсветку но, что бы не сгорела.

[yarishNEW]

Vikki1076 - Сгорает такая подсветка тихо и мирно - без феерверка и каких-либо звуковых эффектов - поэтому ничего страшного нет.

Рассмотрим наиболее распространенные светодиоды (такие как в китайских зажигалках), рассчитанные на ток 20мА (т.е. 0,02 А). Идеальный вариант подключения светодиодов - использование стабилизатора тока. К сожалению, готовые стабилизаторы стоят на порядок выше самого светодиода, изготовление относительно дешевого самодельного можем рассмотреть отдельно.

Обычно среднее напряжение (при I=0,02 А) красного и желтого светодиода - 2,0 В (обычно эта величина 1,8 - 2,4 В), а белого, синего и зеленого - 3,0 В (3,0 - 3,5 В).

Vikki1076 - как Вы написали в личку у Вас нашелся дома блок питания на = 12,0 Вольт, берём и подключаем к нему один светодиод который Вы купили или он у Вас уже вынут из китайской зажигалки.
Подключили ? Теперь выбросьте свой светодиод, потому, что он сгорел. Вам же сказали - 2 или 3 Вольта, а Вы его в 12,0 В воткнули !
Берём новый светодиод, а лучше сразу небольшую кучку . Смотрим на БП (блок питания): есть 12,0 В, надо 2,0 В, надо куда-то деть лишних 10 В (12,0 - 2,0 = 10,0).
Самый простой способ - использование резистора (он же - сопротивление). Выясняем какое надо сопротивление. Закон Ома гласит: U = R * I (напряжение = сопротивление * ток) или с другой стороны расчитаем сопротивление R = U / I

Ток, протекающий в цепи I = 0,02 А. Сопротивление нужно подобрать, чтобы на нем потерялось 10 В, а нужные 2,0 В дошли до светодиода. Отсюда находим требуемое R: R = 10,0 / 0,02 = 500 Ом

Напряжение на сопротивлении превращается в тепло. Для того, что-бы сопротивление выдержало нагрузку и выделяемое тепло не привело к его выходу из строя, надо вычислить рассеиваемую мощность сопротивления. Как считаем мощность? = P = U * I
На сопротивлении у нас 10,0 В при токе 0,02А. Считаем: P = 10,0 * 0,02 А = 0,2 Вт.

При покупке сопротивления просим у продавца 500 Ом, мощностью не менее 0,2 Вт (можно и больше, но следует учесть при покупке - чем больше мощность, тем больше размеры).
Подключаем светодиод (не забыв про полярность) через сопротивление и о радость - светится !

Допустим нам нужно подключить нескольких синих светодиодов - (3,0в) : 3шт x 3,0 В = 9,0В. 12,0 В - 9,0 В = 3,0 В. R = 3,0 / 0,02 = 150 Ом. P = 3,0 * 0,02 = 0,06 Вт.

На самом деле нам надо подключить к 12В эдак 30 штук синих по 3,5В. На 12В мы можем подключить: 12В / 3,5В = 3,43 штуки. Отрезать от четвертого светодиода 0,43 части нельзя, тогда подключим 3 штуки + сопротивление: 3штуки * 3,5В = 10,5 В.
Лишнее напряжение: 12,0 В - 10,5 В = 1,5 В.
Сопротивление R = 1,5В / 0,02А = 75 Ом при мощности P = 1,5 * 0,02 = 0,03 Вт.

Вот ещё накопал в стороннем источнике - Универсальная методика рассчета схемы питания светодиодов - ещё более расширено - Схемы питания светодиодов
