Множество вопросов связанных с освещением аквы при использовании люминисцентных ламп (ЛЛ) различных типоразмеров и спектральных характеристик, сподвигли меня на открытие этой темы. Сначала хотел написать статью про необходимый спектр ламп для аквасов, но побоялся повторений т.к. на различных форумах можно прочитать достаточно информации по этой теме, поэтому решил перевести все вопросы в техническую плоскость и собрать практические примеры освещения в аквасах. Думаю наличие подобной информации даст начинающим аквариумистам возможность с меньшими проблемами превратить акву в цветущий и благоухающий сад.
В данной теме рассматриваются только линейные люминисцентные трубчатые лампы, ещё их называют линейными (сокращенно ЛЛ или люмлампы) - такие как на фото.
Другие типы ламп используемые в аквариумистике в данной теме НЕ РАССМАТРИВАЮТСЯ!

На фото такая люминесцентная лампа узнается сразу именно за счет трубчатой формы цоколя. Средний вес люминесцентной лампы – около 170 грамм.
Диаметр трубки обозначается так называемым Т-размером.
После буквы Т идет значение диаметра в восьмых частях дюйма.
Например, существуют люминесцентные лампы т4 (t4 – в иностранной литературе и обозначениях), т5 (t5), т8 (t8) и т. д. Так маркировка T8 обозначает размер в 26мм, а T12 – в 38 мм.

Картиночка которая показывает насколько уменьшается сила света на дне аквы в зависимости от её глубины
и немного расчетов (кажется взял на УкроПе)

Освещенность на поверхности воды, учитывая потери светового потока при входе в воду и ослабление светового потока от глубины, должна быть равна: Еп = Ед / (Ко * Кв)
где
Ед – необходимая освещенность на дне аквариума, люксLx (для криптокорин около 1000 люкс);
Ко – коэффициент ослабления света в зависимости от глубины;
Кв – коэффициент ослабления света при входе в воду.

Коэффициент ослабления света от глубины для аквариумов:
0,2 м – 0,59-0,77 (0,68);
0,3 м – 0,47-0,65 (0,56);
0,4 м – 0,37-0,55 (0,46);
0,5 м – 0,29-0,48 (0,39);
0,6 м – 0,22-0,40 (0,31);
0,7 м – 0,17-0,35 (0,26);
0,8 м – 0,14-0,30 (0,22).

Коэффициент ослабления при входе света в воду равен 0,85-0,80 (0,83)

Световой поток на поверхности должен быть: F = Eп * S
где
Еп – освещенность на поверхности, люксLx;
S – площадь аквариума, м2.

Для определения какой мощности должен быть источник света, нужно знать, какая часть светового потока этого источника пойдет на освещение аквариума: Fл = F / Kу
где
F – необходимый нам поток, люменLm;
Ку – угловой коэффициент (рассчитывается как угол от центра источника света к краям аквариума, допустим этот угол равен 120 град , тогда Ку = 120 / 360 = 0,33 - это при идеальном круговом источнике света)

Хотелось бы в теме оперировать только технической или практичной информацией про ЛЛ и ПРА, а не разводить полемику, что лучше, а что хуже. Для этого хочу установить некоторые правила:
1. Указываем тип лампы и её технические характеристики (маркировка, размеры, рабочее напряжение и ток, спектральный состав света и его температура, какой ПРА используется для работы и насколько долго);
2. Указываем тип ПРА и его технические характеристики (маркировка, размеры, вторичное рабочее напряжение и ток выдаваемый на ЛЛ, с какими лампами используется и насколько долго);
3. Какие ЛЛ установлены в акве (тип аквы, её объём и какие растения растут (фото аквы приветствуются), кол-во ламп с указанием мощности каждой, тип лампы (Т4, Т5 или Т8), модель и производитель, какие «косяки» вылезали при таком освещении? условия содержания аквы, а также какая вода используется (осмос, кран или …).

Для полемики организованы новые темы :
- Освещение акваса люмлампами Т4, Т5 и Т8, вопросы, советы, обсуждение спектральных комбинаций
- Быть иль не быть - таков вопрос; что лучше..., Освещение аквариума низкотемпературными люмлампами

Пишите сюда свои вопросы и дополняйте тему ссылками и фото.

Заметки в моём блоге - Освещение растений - ссылки на ресурсы?

Вроде всё, может быть по ходу развития темы, что-то подкорректируется.
Да простят меня некоторые авторы размещенного мною материала за его использование – подборки материалов делались для себя и авторство я не всегда записывал.

Сообщение отредактировал 364 - 3.3.2020, 20:05

[sergiyko]

Спасибо. Вас понял. Значит буду думать в эту сторону. Тему я вашу конечно посмотрел, еще до того как спрашивать. Не сочтите лентяем. Просто приходится периодически уезжать и аквариум остается на попечение родных. Поэтому хочу минимизировать какие либо переделки, дабы оградить родных от проблем незнания что делать с сиим устройством если что то перегорит или прийдется что то заменить. Я и сам еще недавно для замены не работающего балласта отдавал крышку соседу электрику Дяде Васе .
Из вашей темы заинтересовало использование клем вместо патронов. Может как то получиться втиснуть лампы по 24В по 74см длинной. и вопрос с освещением краев отпадет.
Вобщем есть закваска для размышлений .

[yarishNEW]

Может как то получиться втиснуть лампы

Форумчане даже в боках дырки сверлят, чтобы вставить лампы большей длинны.

заинтересовало использование клем вместо патронов

Можно просто подпаять провода и заизолировать их термоусадкой

[sergiyko]

Сначала попробую ваш вариант, чтоб легко менялось по возможности. Тут уже дело по ходу будет. Чистой длинны75.5 см. При длинне лампы скажем Хапен где то читал 74.5см. если уж совсем совсем в притык будет, то лутше будет припаять. А еще не подскажите для ламп на 24В н рынке предлагают балласт 2х36 (говорят будет зажигать) я так понимаю зажигать то будет, только судя по прочитаному на форуме повышенное напряжение, перегружает нить накала уменьшая срок работы лампы. Вообще реакция продавцов- консультантов при покупке ламп на мои вопросы про люмены и кельвины как на марсианина Так что по возможности инфу ищу здесь на форуме

[yarishNEW]

А еще не подскажите для ламп на 24В н рынке предлагают балласт 2х36 (говорят будет зажигать)

На первой странице темы даны сообщения с характеристиками ламп на 24 Вт Т5 и ламп на 36 Вт Т8 - посмотрите и сравните. По памяти - зажигаться небудут - ЭПРА даст ниже напряжение чем нужно.

[GOREZ]

yarishNEW, Т5 24 элементарно зажигает Ферон 2х18. Разницы по яркости по сравнению с запитанными от ELT почти нет, но спирали выгорают быстрее. Проработали 5 месяцев, затем вспомнил и поставил еще 1 ельт...
Повторять не советую, но, как вариант экстренной замены - вполне прокатит...

[yarishNEW]

Повторять не советую, но, как вариант экстренной замены - вполне прокатит

Подобные решения можем себе позволить только мы - самоделкины\экспериментаторы , поэтому я никому и несоветую данные решения.

[литовец]

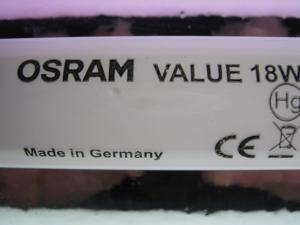

Помогите,нужна любая вразумительная информация о лампе osram volue.Мои личные поиски не дали ни какого результата.

Эскизы прикрепленных изображений



[yarishNEW]

нужна любая вразумительная информация о лампе osram volue

Дима, во втором сообщении темы есть Цветной каталог продукции Osram в формате .PDF. - там искал?

Сообщение отредактировал yarishNEW - 8.1.2013, 17:08

[aveo]

Помогите,нужна любая вразумительная информация о лампе osram volue.Мои личные поиски не дали ни какого результата.

А, что особенного в этой лампе? Обычная лампа Т8 слово value перед мощностью означает значение, дословно переводится так OSRAM, значение мощности 18 Вт. Заметьте даже размер шрифта аналогичен шрифту цифр. Если бы это была какая то особенная лампа а слово value было бы написано размером как слово ОСРАМ то оно бы обозначало типа модель лампы как если бы было написано OSRAM LUMILUX DE LUXE

[литовец]

aveo Всё сказанное Вами я знал.Интересует точная температура в Кельвинах.Осрам фирма которая всегда указывает информацию и на лампах и на упаковке,тут же полный ноль.

[yarishNEW]

Покопал интернет, понял, что у тебя лампы как бы переходной модели (это мои домыслы т.к. сталкивался с подобными недомолвками в компьютерной технике). Кстати понял, что Осрам=Сильвания т.е. это одна фирма.

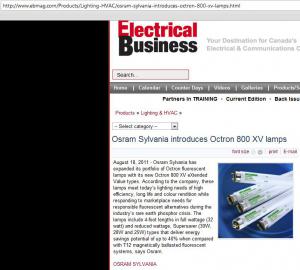

Лампе osram vАlue - это не модель, это ряд технологический (причем прогрессивный) - судить об этом можно по всем вырезкам приведенным ниже. Поэтому думаю, что ничего и ненайдешь толкового.

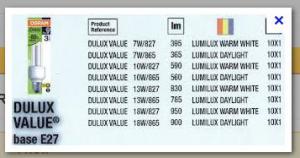

Вот по энергосберегайкам такое накопал

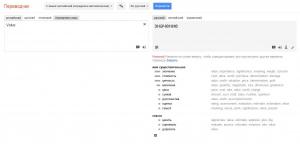

И собственно перевод многозначительный слова - vаlue - выбирай на свой вкус


Можешь покопать сайт ОсрамСильвания - тути.

Сообщение отредактировал yarishNEW - 8.1.2013, 19:19

[aveo]

литовец По этим лампам наверняка не определить цвет. ВСе равно какая нибудь маркировка на этот счет должна же быть?

[yarishNEW]

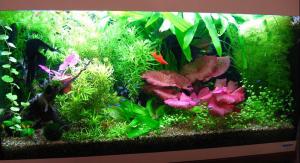

Аквариум от alex1939 в теме - Мой 200 литровый огород, ну совсем небольшой

220 литров АКВАТИКА.
столб 42 см, запущен 25.05.2012
чистый литраж около 200 литров .
4 лампы т5 85см (4*39 вт) 2 лампы sylvania grolux/2 лампы osram 865. свет 10 часов с перерывом (с 13.00 до 15.00 )

УДО нет, СО 2-нет, вода водопроводная.
коряга-ясень, вытащил из болота, ваываривал и вымачивал.

[литовец]

литовец По этим лампам наверняка не определить цвет. ВСе равно какая нибудь маркировка на этот счет должна же быть?

В том то и дело что маркировки нет ни какой больше, ни на лампе ни на упаковке.Сегодня ездил специально утром в магазин,ситуация такова что у нас продавцами работают практически одни студенты для приработка специалисты из них ни какие.И лампы эти уже лежат в лотке 4000К,а раньше лежали 5400К.Пародокс....

Сообщение отредактировал литовец - 9.1.2013, 11:03

[vvsergik]

законов Ома несколько. Какой брать для расчетов? Я поставил Т8 в дешовые устройства MAGNUM 25гр с хром.пленкой на корпусе.Насколько они эффективно прогревают OSRAM 840 на 1350 LM? И 1000Lm, это сколько в Ваттах световой мощности? Люди-Человеки! скажите дорогие ЭПРА оправдывают свою цену по раскачке ламп или это фигня?

Сообщение отредактировал vvsergik - 9.1.2013, 20:36

[aveo]

законов Ома несколько. Какой брать для расчетов?

Существует всего один закон Ома,он гласит,что ток в цепи пропорционален ЭДС источника и обратнопропорционален сумме сопротивлений внешней цепи и источника тока. Проще говоря сила тока прямо пропорциональная напряжению и обратно пропорциональна его сопротивлению.
На практике чаще используют закон Ома для участка цепи,он вытекает из общего закона,если считать,что сопротивление источника тока(внутреннее сопротивление) много меньше сопротивления внешнего контура,то есть r = 0, его можно записать в 3-х вариантах.
Некоторые путают разные записи закона Ома с разными законами Ома. Закон Ома можно записать в интергральной и дифференциальной форме; для мгновенных, средних, действующих или комплексных величин (для переменного тока). Вытекающие расчеты для полной цепи(I=E/(R+r:) или участка цепи I=U\R. Что хотите считать? Если есть намерения изменить конструкцию ЭПРА, сразу скажу, что какая бы она не была, транзисторная или на микросхеме, индуктивность дросселя лучше всего проверять L-метром, предварительный расчёт производится в любом случае с помощью программы Ballast Designer для выбранного типа лампы. Как пользоваться программой по-русски можно прочитать в книжке Ю.Н. Давиденко «Настольная книга домашнего электрика – люминесцентные лампы.
Можно обойтись и без измерителя индуктивности, в таком случае это занятие доставит кучу проблемных моментов.

Сообщение отредактировал aveo - 9.1.2013, 20:46

[vvsergik]

Обьяснили,и понятно. А на счет ЭПРА как быть?

Сообщение отредактировал vvsergik - 9.1.2013, 20:41

[aveo]

Люди-Человеки! скажите дорогие ЭПРА оправдывают свою цену по раскачке ламп или это фигня?

Я прежде чем ответить на этот вопрос, хотел бы уточнить кое какую деталь. Вас кто консультировал по приобретению этих дешовых устройств. И еще такую деталь, как Вы сами понимаете значение слову раскачка? А по поводу мощности... зная только люмены мощность не высчитать, канделы, люмены, люксы – светотехнические единицы. Ватты – энергетическая единица мощности источника освещения. Эффективность источника света зависит не только от его (светильника) мощности, но и способа преобразования им электрической энергии в световое излучение и длины излучаемой волны. Короче, по крестьянски - при одной и той-же мощности в 50 ватт лампа накаливания дает световой поток (лм) в .... раз меньше, чем неоновые, галогеновые и т.д. такой-же мощности.
Добавлю: освещенность (люксы) и световой поток (люмены) не переводятся. Освещенность есть световой поток, деленный на площадь. Но между ваттами и люменами есть соотношение: 1 ватт эквивалентнен 680 лм для длины волны лямбда =555 ммк( эталон - длина волны абсолютно черного тела при температуре затвердевания платины). Для другой длины световой волны это соотношение будет иное и может значительно отличаться. Например, обычная лампа накаливания мощностью 100 Вт при напряжении 220 В создает световой поток, равный, примерно, 1300 лм.
Ну это все равно что спросить, сколько люменов дает утюг мощностью 450 ватт.

[yarishNEW]

Полемика начавшаяся с применения ЭПРА, по моей просьбе, перенесена в специальную тему созданную для таких ломаний копий.
В этой теме приводим только технические данные - эта просьба-требование написана в первом сообщении.

Сообщение отредактировал yarishNEW - 9.1.2013, 21:08

[vvsergik]

Из всего выше изложенного понял! Для моих 115л. воды необходимо минимум 4 шт.18ти Ваттных ламп.А на данный момент стоят T8 osram840 2 шт, и 830 1шт.Чем разбавить,и что добавить по свету? Запуск был 1.5 месяца назад,в данный момент идет борьба с бродой, растения слабенько ростут.Сейчас перейти на Т5 нет финансов.
