Мой ответ дядьке Амано^^, внешний фильтр для аквариума 150 литров., внешний фильтр Рейтинг Опции

[nasutOtO]

Предыстория..
Очень захотелось внешний фильтр в свой 150л аквариум. Очень долго выбирал, читал, думал по поводу фильров.. смущало определенное количество недостатков и негативных отзывов практически о каждом внешнике разных производителей + изночально хотелось сделать чтото своё, в чём мог бы быть уверен на все 101 (знать, как оно сделано, собрано тд..) + понимание того, что с нержавеющей сталью (как в фильтрах от АДА) никакие пластмассовые чашки большинства внешних фильров сравниться не могут, надоумило сотворить чтото своё, родное. Учусь в Николаевском кораблестроительном институте, поэтому набросать чертёж проблем не было.. особая благодарность хорошим людям из южно-турбинного завода, которые, воспользовавшись вышеупомянутым чертежом, и сварили (в течении недели) корпус из так желанной нержавейки. Верхний патрубок намеренно чуть длиннее, подпилю ножовкой когда помпу возьму в руки. И ещё: болтовые соединения + резиновый уплотнитель крышки посчитал надёжнее и герметичнее различных защёлок и тд. А если ктото возразит, мол не удобно, то нужно быть супер ленивым раз в три месяца ключом на 12ть поработать буквально 2 минуты;)
Объём чуть более 6л, помпу поставлю Hydor SELTZ L 30 на 1200 л/час, наполнители в виде Sera biofibres fine, Sera Filter wool, Sera biopur, Sera super carbon и различных губок.
вот так вот^^

Сообщение отредактировал nasutOtO - 19.3.2011, 20:21

Эскизы прикрепленных изображений



[nasutOtO]

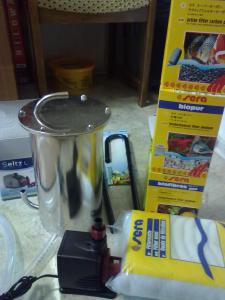

наконец то этот день закончился
в 12 утра получил посылку от акварии со своими наполнителями и прочей ..нью
и сразу взялся за фильтр
вообщем, по ходу всей возни возникало, само собой, миллион проблем, ну как всегда)вдаваться в подробности не буду, не в этом дело
вообщем своей помпой Hydor SELTZ L 40 рад (шума практически нет, только когда воздух выгоняет) не смотря на то что она оказалась больших размеров и на крышку фильтра не стала
поднимает на 115см нормально, струя уверенная, да и поработав со всеми паузами и выключениями минут 30, вода почище стала
её поставил просто рядом с фильтром.. не стал возиться с выяснением мощности, меньше больше заявленной, на это небыло времени
наполнителей положил от души (леска, вата, уголь, шарики, губки)

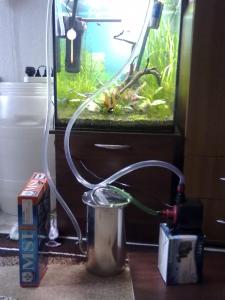

вначале протестил, не ставя в тумбочку, пока возился с крышкой, данио засасало в шланг, начал его спасать, думал он уже сам на себе ощутит фильтрующие способности
он мне теперь жизнью обязан)
вообщем ещё кое что нужно модифицировать, уже завтра, сегодня просто не осталось сил
как всё доведу до ума выложу фото поинтереснее, пока такие

Сообщение отредактировал nasutOtO - 28.3.2011, 21:42

Эскизы прикрепленных изображений



[nasutOtO]

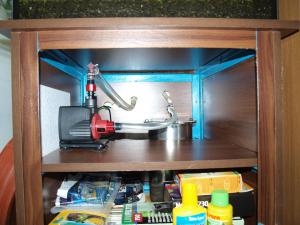

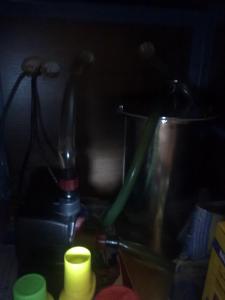

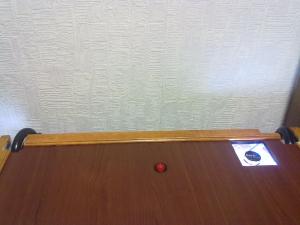

ну вот, собственно говоря, всё на месте
купил за 2 грн уголок для поливочного шланга, тем самым решив проблему перегиба шланга
вообщем по мощности могу сказать, когда длинна шлангов сведена до необходимого минимума и нет сверхперегибов и метровых закручиваний шланга, фильтр валит во всю
струя просто как в пожарных шлангах)в джбл-левских трубках наделал дырочек для равномерного распределения и забора воды
вода само собой почище стала:)

Эскизы прикрепленных изображений



[nasutOtO]

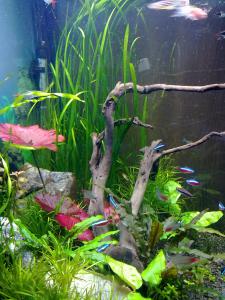

прошло три дня и одааа!
вода кристально чистая
как говориться, оно того стоило)


Сообщение отредактировал nasutOtO - 31.3.2011, 13:28

Эскизы прикрепленных изображений



[Ared]

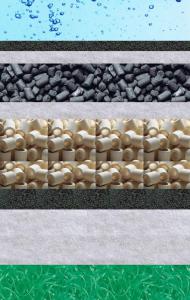

хотелось бы увидеть расположение фильтрующих материалов. хотябы схематически

[nasutOtO]

наполнители в виде Sera biofibres fine, Sera Filter wool, Sera biopur, Sera super carbon и различных губок.

хотелось бы увидеть расположение фильтрующих материалов. хотябы схематически

Эскизы прикрепленных изображений



[Evgenii_zloo]

Да вешчь! Себе хочу такое чудо самодельной техники. А что-то в виде чертежа самой банки.

[Oven]

Разбил корпус по неосторожности на Jebo 828 - нельзя ли корпус заказать где- то самодельный?

[Аквалюбитель]

Народ у нас теперь есть свой Амано Николаевский! Молодец!
Сбрасуй чертёжики , а я сбегаю за патентом....

[nasutOtO]

Да вешчь! Себе хочу такое чудо самодельной техники. А что-то в виде чертежа самой банки.

та что там чертёжик, все же предельно ясно)цилиндр, дно, крышка, два патрубка, 6 болтов и агонь)

Народ у нас теперь есть свой Амано Николаевский! Молодец!
Сбрасуй чертёжики , а я сбегаю за патентом....

[DeD Mazai]

с помпой реальная проблема! resun md дороговато мне
как уже писал, объём ведра около - 6л, аквы -150л,нужно поднять на высоту около 115см, наполнители - серовские леска мелкой фракции, фильтрующая вата, керамические кольца и уголь
про Hydor SELTZ L 30 форумчанин писал, что в место заявленных 1200 она дала 650л с одной мочалкой
или взять Hydor SELTZ L 40 с 2800 л/час на 230 см
вообщем уныние

попробуйте эту http://www.arowana-im.com.ua/product_info....roducts_id=93,я тоже вначале ставил Hydor SELTZ L 30,но цена почти 360 гр,да имощность поменьше.Атман будет в самый раз.

Сообщение отредактировал DeD Mazai - 24.6.2011, 7:48

[nasutOtO]

попробуйте эту http://www.arowana-im.com.ua/product_info....roducts_id=93,я тоже вначале ставил Hydor SELTZ L 30,но цена почти 360 гр,да имощность поменьше.Атман будет в самый раз.

да позновато уже пробовать)сразу же купил Hydor SELTZ L 40, уже как с полгода стоит норм, напор валит хороший, фильтр чистил один раз за всё время)удачно расположил фильтрующие элементы, чистит что надо

[Mark_Levinson]

попробуйте эту http://www.arowana-im.com.ua/product_info....roducts_id=93,я тоже вначале ставил Hydor SELTZ L 30,но цена почти 360 гр,да имощность поменьше.Атман будет в самый раз.

Подскажите какой диаметр штуцеров на входе и выходе Atman AT-104 и как Вы его подключили чтоб он работал как сухой а не погружной насос. Если возможно с фото. Спасибо

[lavrin]

Хочу поделится собственными наблюдениями (так как сделал подобный фильтр)
Атмановская помпа при заявленных 1800л/час после загрузки фильтра выдавала 560л/час.
У дна необходимо делать распределитель воды. После которого засыпать хотя бы 6 см керамзита. Опять же для распределения воды. У меня первая чистка была после года работы. Было найдено пол стакана панцерей улиток, песка и прочей фигни. Распределять воду обязательно.
Дальше набор на любителя...
С самого верху необходимо что-то против "всплытия" последнего слоя. Он забивается и течением уносит. Я использовал Рыболовную леску диаметром приблизительно 2мм. Намотал бороду и таким образом зафиксировал.
Помпу спрятал внутрь фильтра. Так меньше шумит. И возможность протекания исключается.
Шланги перед фильтром закончил кранами "Американкой". При снятии фильтра со шлангов не сливается вода.
Всасывающий шланг больше по диаметру, что увеличивает столб воды (во сравнению с выталкивающим). Это облегчает работу помпы.
После установки фильтра под аквариум расход воды не изменился. Это логично.
Так повторяюсь - фильтр работал год и мылся не из-за забитости.

[Maverick]

Для распределения воды я использовал коктейльную трубку нарезав её на кусочки около сантиметра. Получилось около двух стаканов. Чтоб не рассыпалась зашил в мешочек из капроновой сетки. Это был второй "слой", а первый- крупноячеистая губка. Её просто расплющило под весом. Надо делать для неё отсек. Ну третьим номером шел керамзит. Меня он вполне устраивает.

[DeD Mazai]

Подскажите какой диаметр штуцеров на входе и выходе Atman AT-104 и как Вы его подключили чтоб он работал как сухой а не погружной насос. Если возможно с фото. Спасибо

У меня помпа стоит внутри фильтра... С права вход,стекает самотеком,проходит через фильтр,и с лева ,помпа забрасывает воду в аквариум...

[lavrin]

В продолжении 36 сообщеня:
На вводой штуцер (внутри фильтра) вкрутил трубку (типа сопилки) с множеством отверстий. Затем керамзит (не мелкий). На его поверхности поселил полезные бактерии. Один раз в три месяца их пополняю.
Забыл обратить внимание на штуцер для стравливания воздуха.
Верхний фланец - из оргстекла. Позволяет визуально оценить обстановку.

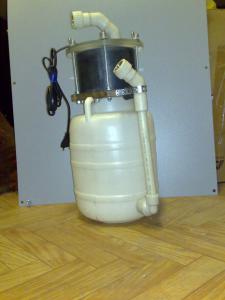

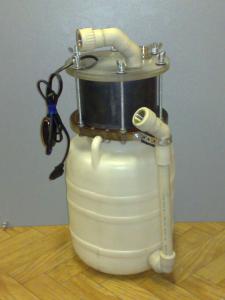

Внешний вид такой:

Maverick: Думаю коктельную трубку также сплющило как и мочалку. Почему сразу керамзит плохо?

У меня также было желание сделать из нержавки, алюминимя... Но метал это какие-то электролитические процессы и я засцал... Сейчас наверное жалею.
Автору темы никто не упрекнул... Наверно и себе прийдется переделать. Девайс автора будет герматичным даже если пройдет весь "Крепкий орешек-4) на спине у Брюса.

Сообщение отредактировал lavrin - 22.9.2011, 9:00

Эскизы прикрепленных изображений



[Mark_Levinson]

А еще есть волнующий вопрос: какой минимальный диаметр шланга на внешник можно использовать? думаю взять для этой цели 8 мм (внутренний диаметр) силиконовый шланг... у кого есть мнения по этому поводу?

[lavrin]

Я использовал такуюже помпу.
У меня на входе 20мм, на выходе 16мм (внутренний диаметр).
После загрузки фильтра расход 560л/час. (при заявленом 1800л/час на холостом ходу)
Через диаметр 8мм будет намного меньше. Помпа будет заперта.

[Maverick]

Maverick: Думаю коктельную трубку также сплющило как и мочалку. Почему сразу керамзит плохо?

Я не говорил что керамзит плохо. Но трубки воду рассекают лучше и их не сдавливает, а после них вода поднимается сплошным столбом.

[PETROVICH ZP]

Пользуюсь почти таким же фильтром ,только обьем поменьше 3л.,сваренным из нержавеющей трубы , полтора год. Фильтром очень доволен ,он намного надежнее магазинных. Хотел вам посоветовать ,на рынках продаются гофрированные шланги для прокладки электропроводки , они темные и есть разного диаметра ,одеть темный гофрированный шланг поверх силиконового , шланги намного меньше будут заростать изнутри . Прозрачный шланг за пару месяцев внутри покрывается обрастаниями ,а помещенный в темную оболчку остается чистым до полугода.
