ОХЛАЖДЕНИЕ аквариума - работа вентиляторов от термодатчика, во второй части - НАГРЕВ аквы через электронный термостат Рейтинг Опции

[yarishNEW]

Топик отпочкован от темы в которой обсуждался вопрос освещения аквариума, был затронут вопрос нагрева лампами крышки и аквы (не только в летнее, но и зимнее время) - поэтому опять встал вопрос охлаждения аквы от перегрева. Несмотря на то, что данный вопрос неоднократно обсуждался - это тема даёт несколько другое направление - она рассматривает действующие электронные схемы автоматического включения вентиляторов обдува аквы при повышенной температуре с использованием термостата.

Летом наверно подумаю что-нибудь насчет вентиляторов.

Чё думать? - однозначно понадобятся - если можете паять электронику - могу предложить несложную схему на включение и выключение компьютерных вентиляторов от термодатчика - схема мною проверена и прекрасно работает - сейчас дорабатываю её для стабильной работы с грелкой на 220 вольт (схема регулирования нагрева рассматривается с 37 поста).

Сообщение отредактировал yarishNEW - 7.1.2011, 11:24

[yarishNEW]

При проработке и выборе своих схем видел и эту схему - опять таже самая бодяга - т.к. она проработана для котельных , то однозначно имеет большой температурный шаг. Нам для аквасов не подходят даже схемы инкубаторов - там среда воздух и перемешивается вентилятором, да и температура выше. Пороги в инкубаторах конечно тоже маленькие +-0,5 градуса, но из-за того , что там воздух схемы в воде работают совершенно по другому.

Проведите эксперимент - термодатчик нашей 3х детальной схемы оставьте на воздухе, отрегулируйте включение, а затем сделайте сквозняк (неважно холодный или теплый) - сам увидите, что работа схемы будет совершенно неадекватной.

[литовец]

Да Вы правы на воздухе она ведет себя иначе.А схему скинул для полноты выбора.Каждому свое,кому то может пригодится.Если Вы не против.У меня в свое время даже была идея термостата от холодильника.На большой воде у меня трудится электронный терморегулятор от "теплых полов" правда у него разброс в градус,срабатывание через релле+световая индикация.Я на него и грелку и кулер повесил.

[memphis_31]

Отличная работа! Надо себе браться за паяльник!

[yarishNEW]

электронный терморегулятор от "теплых полов"

Соберите схему терморегулятора на нагрев из 37 поста - по крайней мере попробуйте - я очень доволен её работой.

[литовец]

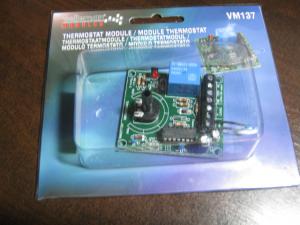

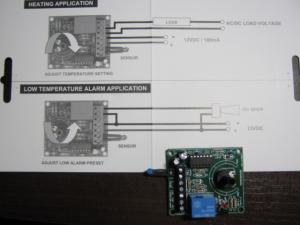

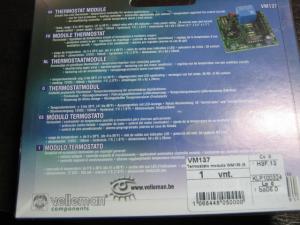

Заехал сегодня в "пацанский магазин" и наткнулся на готовый модуль терморегулятора.Стоимость около 7 евро,прикупил. Работает в обе стороны.Пока пусть полежит,но если летом меня не устроит работа схемы на "трех деталях" буду подключать.Правда на нем шаг в 1 градус.

Сообщение отредактировал литовец - 7.2.2011, 17:35

Эскизы прикрепленных изображений



[yarishNEW]

Стоимость около 7 евро

У нас подобные стоят в два раза дороже (что есть очень дорого при зарплате в 150-200 евро), поэтому и извращался самостоятельно. Вот поеду в столицу Киев - пойду на радиорынок - может, что по бросовым ценам найду (уж радиодеталей и светодиодов точно наберу).

[литовец]

yarishNEW С Вашего позволения продолжу.Если хотите понизить скорость вентилятора,но не имеете познаний или возможности можно использовать карандаш.Разобрать его по полам к одному концу грифеля подсоединить провод вторым проводом выбрать расстояние на нем соответствующие желанным оборотам,и зафиксировать.Такой вот простой переменный резистор подсмотренный у начинающих компьютерных модеров.Проверял реально работает. http://www.2x2business.ru/podr.htm

Сообщение отредактировал литовец - 8.2.2011, 17:55

[yarishNEW]

простой переменный резистор

Служил в радиотехнических войсках - меня там этому научили - пример безиндукционного резистора для СВЧ тракта радиолокаторов - к сожалению в институтах этому не учат.

[arelav]

yarishNEW, большой температурный шаг т.е. подстроечным резистором выбирается температура, при которой вентилятор начинает вращаться. Только при нагреве еще на 2-3 градуса (это получилось по моим замерам) вентилятор работает на полную мощность - в промежутке вентилятор крутит, но из-за малой скорости почти недует т.е. имеет место непроизводительная работа.

что до чувствительности, - я приводил таблицу резисторов, обратите внимание, они имеют разную чувствительность и соответственно погрешность. Нужно использовать максимально точные.

Что до производительности вентилятора. к примеру, а я это где-то упоминал, два вентеля в диаметре 6 см сбивают температуру в 200л на порядки в градусах. То на вид слабо-работающий вентель в 10 литров вполне собьет температуру в маленьком аквасе. Проверено... работает отлично, и даже большой плюс, что включается плавно, и дует тихонечко...

Как вспоминаю реактивный гул летов в комнате с кучей вентелей...

[yarishNEW]

включается плавно, и дует тихонечко...

Наверное вы правы, особенно для 10 литров. Ну да скоро уже лето, попробую обе схемы!

[Andy_Ju]

по поводу регулировки скорости куллера - дешево и сердито тук-тук

[yarishNEW]

Уменьшить скорость вращения вентилятора - это не есть проблема.
В данной теме рассматриваются схемы автоматического поддержания необходимой температуры при охлаждении.

[VITAL]

по поводу регулировки скорости куллера - дешево и сердито тук-тук, вот в данную схему вместо r2поставьте термосопротивление с "правильным "ткс и будет вам автомат регулировки температуры

[литовец]

VITAL И Мы вернемся к схеме "трех деталей".

[yarishNEW]

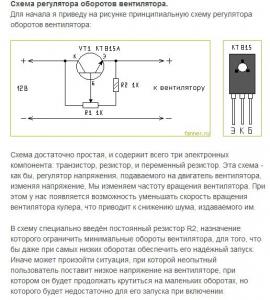

Привожу схему по ссылке "тук-тук" по другому это http://fanner.ru/?Kompmzyuternye_ventilyat...oborotov_kulera Там очень много комментариев по схеме - думаю кому-то будет интересно.

VITAL И Мы вернемся к схеме "трех деталей"

Полностью согласен с данной фразой.


Сообщение отредактировал yarishNEW - 17.4.2011, 9:54

[yarishNEW]

Сегодня у меня день был посвящен изучению А.С.Пушкина , а именно его сказки "Сказка о попе и о работнике его Балде" - конечно не всей сказке, а заключительной фразе: - ".... А Балда приговаривал с укаризной: "Не гонялся бы ты, поп, за дешевизной"

Собственно с чего началось? Подготовил несколько посылочек с терморегулятором к отправке - ну не ехать же через полгорода из-за одной посылки, надо и отправить охлаждение и получить отражатели и на проезде съэкономить.
Перед упаковкой ещё раз проверить решил все устройства - и на тебе, одно отказалось работать как нужно - вообщем разобрал, всё проверил, собрал - нештатный режим. С небольшими перерывами промаялся с одним из устройств целый день. В результате "ларчик просто открывался" - подвел маломощный блок питания который не поддерживал заявленные параметры - как результат пришлось в сусеках найти более мощный и приспособить его к одному из устройств.

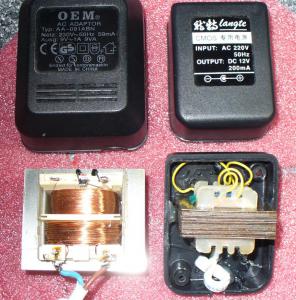

Самое интересное - блок питания исправен (их у меня несколько штук и проверять пришлось их все), но при нагрузке начинает греться и сбивает параметры до такой степени , что электроника начинает работать через пень-колоду. Вот собственно сам виноватец - справа на 12Вольт виноватец, а слева на 9 Вольт (для немцев делался) - такой будет.

Вот так-то, хотелось как лучше (тобто дешевле), а получилось как всегда, ну и конечно фраза : "Не гонялся бы ты, поп, за дешевизной".
В развитие этого сообщения несколько слов добавляю в августе 2012 года.
Несколько раз отправлял терморегуляторы без БП - мол у покупателя есть свой - собственно желание съэкономить вполне нормальное, но на фото ниже результат одной эпопеи (там пересылка стоила как раз столько как новый БП купленый сразу при заказе у меня).

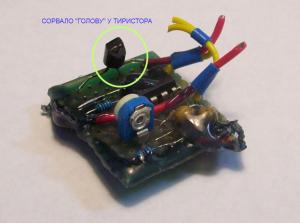

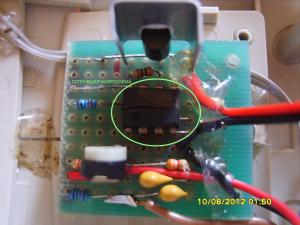

Виноватец и собственно результаты его работы
Разбираться, что там в этих БП не так в отличии от моих (как покупных так и того который делаю я сам) мне неинтересно, но думаю всем будет интересно посмотреть видео про испытание БП на стабильность выходного напряжения в зависимости от нагрузки - смотрите в сообщении 109 данной темы - и принять самостоятельное решение.

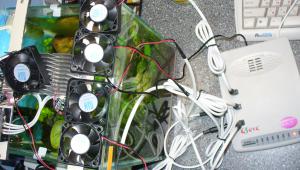

Все устройства терморегулирования которые я делаю на заказ тестируются и калибруются на 24.5 - 25.5 градусов с помощью моего наника - на фото тестирование отдного из устройств на 5 вентиляторов диам. 50мм - 2штуки работают постоянно на полную мощность, а 3 штуки задействованы через терморегулятор и включаются в меру необходимости при изменении температуры.


Сообщение отредактировал yarishNEW - 23.8.2012, 10:10

[VITAL]

схему с термосопротивлением проверил ,работает .а хотите то можете и на микроконтроллерах можно сделать ,но зачем если и так проще и работает

[Ayteri]

В сообщении №4 на второй схеме имеются R4 и R6.....
Кто разберается с электротехнике, подскажите пожалуйста их роль в схеме и из каких соображений они выбираются?
Заранее благодарен.

[yarishNEW]

Работа всех схем основана на разбалансе моста.
Одно плечо с терморезистором (диодом, транзистором) даёт разбаланс при изменении температуры, а второе плечо (на постоянных сопротивлениях и подстроечном резисторе) выдает опорное напряжение.
Допустим: на первом плече при изменении температуры выросло напряжение и стало выше опорного - тогда компаратор отрабативает сигнал на включение, если напряжение снизилось - тогда система выключается.

[Ayteri]

Это мне понятно, непонятно другое: в плече с термо резистором стоит постоянник на 10к в итоге на вход микросхемы при 25С (в идеале) приходит 6В, а вот во втором плече с подстроечным на 10К стоят как раз эти R4 и R6, я логики ни как понять немогу, нафига они ведь на входе второго плеча будет что угодно но не 6В.
Возможно эти R4 и R6 влияют на точность регулировки опорного напряжения, а иначе проще было бы поставить в цепь с подстроечьником постоянный резистор на 10К.
Вот это я прошу разъянить.
