Крыльчатки игольчатые и прочие запчасти для аквариумного оборудования. Творим сами! Опции

[Vitaliy]

вынесено в отдельную тему ...

напилил целую чашку крыльчаток

и отправил их сегодня в Энергодар, Виталик обещал в своей теме по переделке пенника опубликовать результаты испытаний, так что будем ждать фотоотчета. Я сейчас приготовлю фотки о строительстве моей вакуумной машины, а то я смотрю некторые подумали что я совсем забросил это дело , ан нет! все в процессе строительства, я за это время еще и печку для литья алюминия успел сделать, фотки ниже ...

Сообщение отредактировал Vitaliy - 22.9.2010, 18:14

[turbik78]

здравствуй, мне первый способ.
из моих 4-х разбираются только две , остальные литые.
у меня просто не получается снять крыльчатки там, где они снимаются (х.з. как крепятся, но если "убить", то прийдется покупать новую помпу (отдельно роторы или редко или соизмеримо с ценой головы.:). из-за этого я не знаю как срезать этот кусок "ноги" (х.з. где и какое там крепление). хотя если проблем с разборкой не было б, то вариант второй был бы хорош.

зы. если не прикреплю нормально, то попробуем с "апендиксом".

[O*SCAR]

Мне по первому способу, а в следующий раз отправлю тебе помпу в сборе на полный тюнинг.

[Vitaliy]

здравствуй, мне первый способ.

Мне по первому способу, а в следующий раз отправлю тебе помпу в сборе на полный тюнинг.

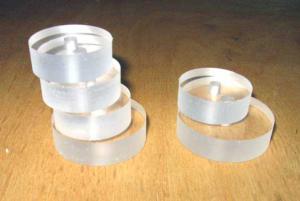

закончил пилить заготовки, единственное уточнение - нет ли возражений, если иголки будут коническими?

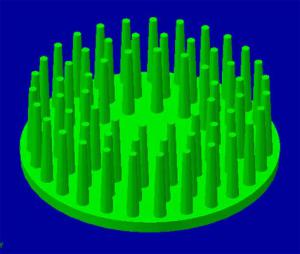

вызвано это тем, что режущая кромка моей тонкой фрезы всего 8мм, при расчетной высоте иголок 8.5мм будет немного затирать при фрезеровке, конические иголки эту проблему решают. основание конуса будет 1.5мм, вершина - 1мм.
В понельник приступаю к фрезеровке, сегодня уже глаза плохо сображают , на работе четвертый день как сломан кондер, это пытка

Сообщение отредактировал Vitaliy - 13.8.2010, 19:41

[turbik78]

Vitaliy, мне не существенно, иголки все-равно лучше лопастей

[Vitaliy]

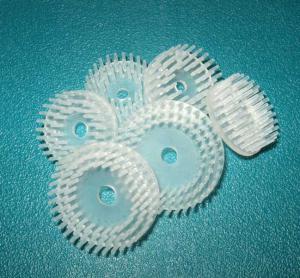

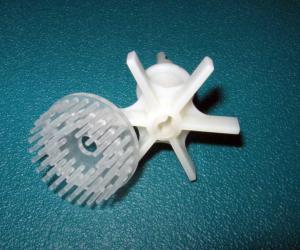

первая крыльчатка готова:

начинаю фрезеровать остальные...

[Doc]

третий вариант самый сложный и дорогой : копия родной крыльчатки, но с игольчатым ротором.
единственным изменение в конструктиве :

на внутреннем выступе (№2 на фото) будет фаска радиусом 3.175мм (нарисовано красным) , никак на работе это не скажется, выступ на роторе (№1 на фото) все также будет в него упираться. Это самая дорогая модернизация, потому как для нее придется резать акриловый прут ф15, клеить к крыльчатке, пару раз переставлять для фрезеровки, чтобы соблюсти точные размеры. Оцениваю эту работу в 60грн.

Vitaliy, просьба, изготовить по третьему варианту, две шт. Все размеры были скинуты в личку несколько дней назад.
Просьба, сообщить в личку, куда оплачивать заказ.

Сообщение отредактировал Doc - 16.8.2010, 12:45

[Vitaliy]

крыльчатки turbik78 и O*SCAR готовы, сейчас сброшу в личку номер моей карточки, пополнить можно в любом отделении ПриватБанка. Отправлять могу пока только "Гюнселом" , потому как пока катаюсь без машины , завтра могу уже отправить в обед. Данные получателя тоже сбрасывайте в личку. По деньгам - маленьки 30грн\шт , те что побольше - 35грн как и обещал, но следующие в этом размере будут уже по 40грн. . потому как фрезеруются на 30минут дольше мелких

Крыльчатку Doc-у начну сегодня, но там нужно еще кой-чего доделать для ее крепления, так что до завтра точно не успею

[Vitaliy]

Крыльчатку Doc-у начну сегодня, но там нужно еще кой-чего доделать для ее крепления, так что до завтра точно не успею

Doc, вынужден перед Вами извиниться, за Вашу крыльчатку приступаю только сейчас, к вечеру покажу что получилось ...

[Vitaliy]

к вечеру покажу что получилось ...

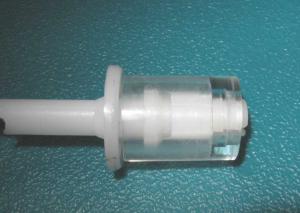

получилось подготовить программу и выточить самую сложную часть, на удивление все идеально оделось и защелкнулось , только закончил :

но меня уже охрана выгоняет, так что завтра с утра продолжу, остальное пойдет быстрее ...

[O*SCAR]

Получил сегодня "турбины" от Виталия! Результат превзошел все ожидания!
Благодаря тебе, Виталий, морская аквариумистика становится доступнее. Но крыльчатки, хоть и важнейший, но не единственный шаг к этому. Будут нужны еще инжектора, корпуса помп, фитинги, так-что ты мил человек не пропадай никуда, на тебя надеется страна!!

Сообщение отредактировал O*SCAR - 18.8.2010, 23:15

[Vitaliy]

Будут нужны еще инжектора, корпуса помп, фитинги, так-что ты мил человек не пропадай никуда, на тебя надеется страна!!

- с инжектором начал эксперименты еще три года назад http://www.aqualogo.ru/phpbb2/index.php?sh...c=6187&st=0 , скоро к ним вернусь, есть несколько идей, надо будет их воплотить в жизнь
- корпуса собираюсь изготавливать вакуумной формовкой, вчера только купил лист МДФ, буду из него формы фрезеровать. Мой товарищ неделю назад просил меня изготовить корпус для его медицинского прибора, так что на эти выходные во чтобы то ни стало нужно закончить вакуумную машину,
- фитинги давно уже изготовить не проблема, я сейчас собираюсь купить акриловой смолы, чтоб удешевить их изготовление - фрезеровка достаточно долгий и шумный процесс, я хочу сделать силиконовую форму и отливать в нее нужную мне запчасть, примерно так это выглядит http://www.aqualogo.ru/phpbb2/index.php?s=...st&p=106698 , но то была полиэфирная смола, ее клеить к акрилу не получилось
так что планов много, пропадать ни куда не собирасюь

Сообщение отредактировал Vitaliy - 19.8.2010, 7:53

[Vitaliy]

завтра с утра продолжу, остальное пойдет быстрее ...

не тут то было , сделать опытный образец и запустить партию это две большие разницы. Захотелось все сделать правильно и точно, но имея на руках два ротора от ViaAqua VA-1800 это оказалось совсем непросто - идеально подходящая на один ротор крыльчатка туговато садится на второй ,

в конце концов нашел золотую середину, при которой все предсказуемо работает. Приступил было уже к фрезеровке посадочного места под крыльчатку, как тут появилась новая проблема - несоосность при перестановке , не знаю насколько сильно это скажется на работе помпы, но рисковать не буду, завтра сделаю новый зажим для прутика для соосного фрезерования отверстий.

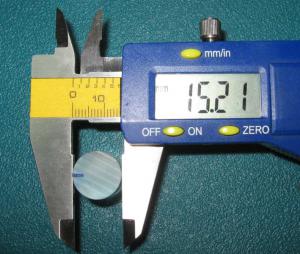

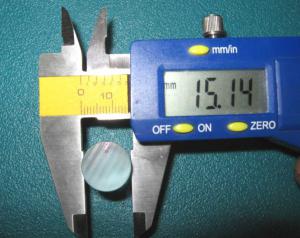

К тому же прутик не идеально круглый в сечении

то есть несоосноть изготовления + "некруглость" сечения дают погрешность примерно 0.15мм , с которой буду завтра бороться, вопчем непростая оказалась задача
меня опять выгоняет охрана , опять вынужден просить прощения за задержку...

Сообщение отредактировал Vitaliy - 19.8.2010, 19:21

[Vitaliy]

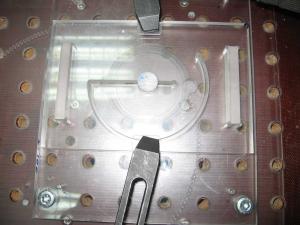

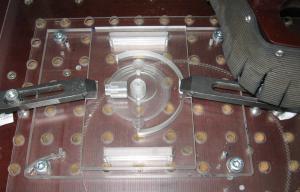

закончил новое крпеление для "некруглого" прутика :

начинаю все заново
чуть позже - новые фотки ...
добавлено позже ...

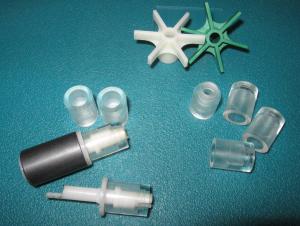

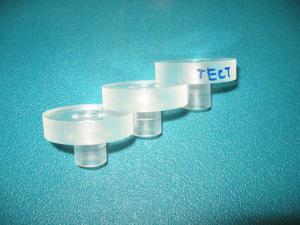

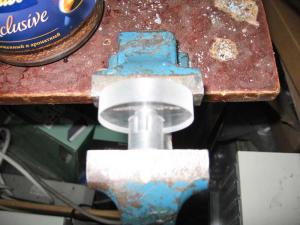

новое крепление себя оправдало на все 100"% , жутко им доволен, приступаю в фрезеровке дисков для крыльчатки, прутики готовы:

добавлено позже ...
вырезаны крыльчатки, все склеяно, завтра с утра начинаю фрезеровку иголок, сегодня уже не успею , полтора часа минимум надо иметь в запасе, а сейчас уже 19:45 ...


Сообщение отредактировал Vitaliy - 20.8.2010, 18:47

[Vitaliy]

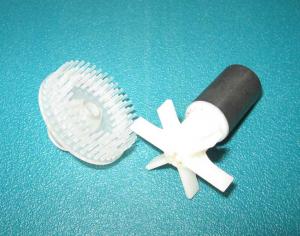

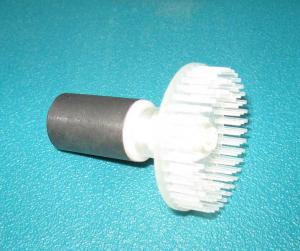

готовая первая крыльчатка :

Doc , поставил фрезероваться Ваши две , вечером могу по дороге домой заскочить на автовокзал и "Гюнселом" отправить. Если Вам удобно будет их получить на эти выходные - прошу в личку ФИО, город отправки и телефон.

[Vitaliy]

Провел испытания на ломкость иголок - ломаются
Бросал их на кафельную плитку с высоты полутора метров, чуда не происходит - ЛОМАЮТСЯ, вечером запихну в печку, попробую отжечь для снятия напряжений, поробую поломать еще и руками после этого. Но особых чудес ждать не приходится, ПРОСЬБА НЕ БРОСАТЬ КРЫЛЬЧАТКИ НА КАФЕЛЬНЫЙ ПОЛ , и на не кафельный тоже ...
П.С. вопщем я в раздумиях, стоит ли продолжать их делать из акрила, рано или поздно кто то ее уронит или придавит неосторожно (кстати turbik78 уже получил крыльчатку без двух иголок, чем я сильно расстроен , где-то в пути придавили ) ...
Решил поробовать фрезернуть крыльчатку из более прочного к ударам материала, если получится его обработать с такой же чистотой поверхности и точностью - можна будет продолжать изготовление, пока же ждем испытаний от получивших крыльчатки, все сломанные - заменю без вопросов...

Сообщение отредактировал Vitaliy - 21.8.2010, 15:34

[canek]

Самые лучшие крыльчатки, будут из фторопласта.

Не ломаются и имеют болие эластичную структуру, но в обработке хуже акрила.
Если будут из фторопласта, то я в очередь на 2 крыльчатки на помпу ви аква 1800

[turbik78]

в конторе, торгующей пластиками для рекламы закончился клей для акрила , будет после праздника, а момент гель плохо держит, поэтому поставлю только на следующей неделе.
две иголки это фигня, я только учусь и поэтому сам могу запороть пару крыльчаток, а не иголок
в работе (помпа 1100л/час) если отцентровать хорошо, то усилий много не будет, да и "камера" у меня широкая. хотя если начнет пороть, то наверно внешний ряд (если только не оторвет крыльчатку от остальной части ротора), но даже с двумя рядами крыльчатка будет лопатить получше родного "винта".

[Vitaliy]

Самые лучшие крыльчатки, будут из фторопласта.

Не ломаются и имеют болие эластичную структуру, но в обработке хуже акрила.
Если будут из фторопласта, то я в очередь на 2 крыльчатки на помпу ви аква 1800

вариантов рассматриваю несколько :
-фрезеровать из капролона или фторопласта (завтра заскочу на рынок возьму на пробу)
- сделать форму и отливать из акриловой смолы или пластизоля (его пока не нашел в продаже , после праздников усиленно займусь)
буду сначала опробовать самые доступные, о результатах буду здесь отчитываться

[Vitaliy]

в конторе, торгующей пластиками для рекламы закончился клей для акрила , будет после праздника, а момент гель плохо держит, поэтому поставлю только на следующей неделе.

мой любимый клей Acrifix192 закончился пару лет назад, какая-то (чуть не написАл "тварь") заинтересованное лицо нашла в нем препарат, не подлежащий ввозу в страну без сертификации, наверняка запросила денег за свою подпись, полгода пытались этот вопрос решить, но видать побороть человечью глупость не удалось - с тех пор в Украину этой клей не завозится . Нашел его на ebay.de , но еще привозить не пробовал, еще остались запасы старые ...

Сообщение отредактировал Vitaliy - 21.8.2010, 21:09

[Vitaliy]

буду сначала опробовать самые доступные, о результатах буду здесь отчитываться

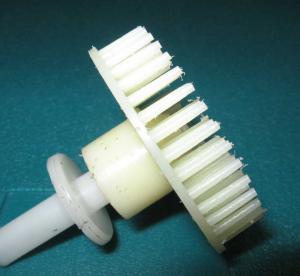

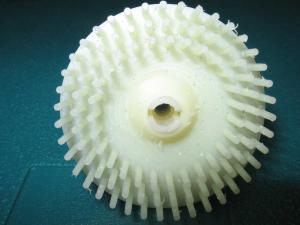

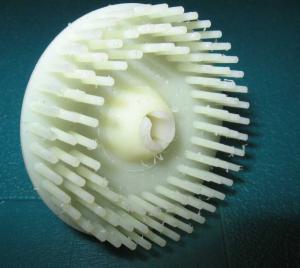

в гараже нашел и капролона и фторопласта, приготовил заготовок на пробу. Капролон попался с пузырьками воздуха в отливке, поэтому при фрезеровке на этих местах появились ворсинки, на фотках все видно :


эта крыльчатку уедет Doc-у бонусом в придачу к двум акриловым, он будет первым испытателем ее в действии.

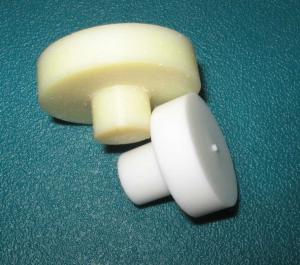

заготовка из фторопласта (белый) на 5гр. тяжелее капролона, хотя по размеру меньше , сейчас поставлю фрезеровать его, но думаю чем легче крыльчатка будет , тем лучше ... позже добалю фотки фторопластовой крыльчатки.

Сообщение отредактировал Vitaliy - 25.8.2010, 13:50
