Управление подачей CO2 на браге, дозированная подача CO2 по расписанию Опции

[Dimec]

Вдоволь наигравшись с разными вариантами реакторов в виде колокола, я захотел испытать легендарную "веточку рябины ТМ" Нашел на работе рябиновую рощу, вырезал палочку, закрепил ее в акве и с чувством выполненного долга уехал на работу... а вечером чуть не похоронил обоих аманок Безконтрольно пузыряющий весь день CO2 выгнал всех рыб на поверхность и едва не потравил креветок.
Почесав репу, и вспомнив все прочитанное на тему подачи CO2, я нагородил дома вот такую конструкцию:

В крышку браги вклеиваем и герметизируем силиконом тройник с краником. На боковой отвод тройника одеваем кусочек трубочки с пробкой из рябины. Таким образом мы с помощью краника сможем сбрасывать лишнее давление и плавно регулировать давление газа, идущего в банку.


В автомагазине покупаем клапан омывателя для жигулей, подаем на него 9-12 вольт.


Собираем систему в такой последовательности: брага - краник - шланг - тройник - клапан для сброса давления - шланг - веточка рябины в акве


Покупаем механический таймер и задаем в нем режим работы в противофазе с освещением в акве. Т.е. старт по выключению света в банке и отключение, когда включается свет в банке. В таймер включаем блок питания для клапана.


Как это работает:
1. Краником регулируем подачу газа так, чтобы не было передоза CO2 во время светового дня
2. После выключения света срабатывает таймер, который открывает клапан на тройнике. Тем самым, газ по пути наименьшего сопротивления просто стравливается в комнату. Перед включением света клапан закрывается, давление в браге поднимается и газ опять поступает в банку через веточку рябины.

Бюджет: клапан - 35 грн, таймер - 45 грн, блок питания - валялся от какой-то сгоревшей железки. Итого - 80 грн за спокойные ночи :))

Да, бражку лучше делать на желатине - получается ровный и продолжительный процесс брожения.

[Ильич]

балонная система стоит от 1000 грн и больше...

самому можно собрать балонную систему ... от 300грн.. и мозки непарить

[Dimec]

Ильич, за 300 грн? с баллоном, редуктором, электроклапаном? гнетут меня сомнения что-то...

[Ильич]

Dimec, смотри...
http://danio.com.ua/index.php?sections=kat...show&id=243 вот редуктор + балон от огнетушителя( 50грн, максимум 100) ....
ну а остальное мелочи....

[Dimec]

Ильич, вот подробное описание изготовления нормальной баллоной системы http://sazin.pp.net.ua/publ/1-1-0-1 суммарно там вышло гривен на 700, как мне кажется...
а вообще, я никого ни на что не агитирую. Jedem das Seine, как говорится :)

[Chezarino]

1 кг сахара не хватит на 4 месяца это сто процентов ...250 грм примерно на 2 недели хватает..я себе заправил 5 литровый баллон в сентябре...он всё ещё булькает (правда у меня контроллер есть) в любом случае каждый делает так как удобно ему...я уже давно сделал выбор в пользу баллона во многом потому что подача стабильная и не надо ничего перезаряжать каждые 2 недели

[Dimec]

Chezarino, и я ж об чем :) каждому свое! мне на мои 25 литров покупать баллон особого смысла нет, мне и бражки с головой хватает :) а вот насчет сахара - не согласная я ) 140 грамм прекрасно булькают по 3 недели, ежели с желатином или крахмалом

[nickanya]

А зачем на 25-ти литровик СО??
В моём 30-ти литровом креветочнике растючка прёт, мама не горюй

[Dimec]

nickanya, а в чем принципиальная разница между допустим 100 литрами и 25? почему вы считаете что в 100 литров CO2 нужен, а в 25 нет?

[nickanya]

Термин "травник" и объём до 150 литров-понятия, по-моему не совместимые.

[Ильич]

Ребята:) Вопрос не в обьеме :)) Далико не все растения требуют со2 и большенство растнеий могут прекрасно жить без со2
И одой подачей со2 нечего нерешается Для полноценной жизни растений требуется хороший питательный грунт, удобрения(микро, макро) , хорошое освещение , и со2 !! Вот тогда все будет в шоколоде

[Dimec]

Ильич, именно на это я и пытался намекнуть уважаемому Никане :)) что дело не в объеме, а в комплексе факторов.

[nickanya]

Так вот, я и хочу у Вас увидеть в 25 литрах полный комплекс перечисленного.
Мне проще заниматься 150-200 литровыми аквами.
А в будущем тонником.

[Dimec]

nickanya, в моих 25 литрах есть и питательный грунт и микро+макро каждый день и свет 2 ватта/литр. не думаю, что CO2 будет там лишним :)

[nickanya]

Я за Вас, действительно, рад.
Но мне ужасно не хватает 30 литров криветочника,и 150 сборного...

[ryuras]

Dimec Скажіть будь-лака, а електромагнітний клапан у Вас не гріється. На скільки я зрозумів, в автомобілі він працює пару секунд ну максимум пару хвилин, а у вас він прицює 12 год і можливо більше.
І щось я не дуже уявляю, де в жигулях стоїть цей клапан на омивання лобовухи. Принаймі на усіх моїх машинах (іномарках і жигулях) ніякого такого клапана не було, шланги були приєднані на пряму до помпи.

[Dimec]

ryuras, он греется ощутимо, поэтому подключен через таймер и работает 10 минут в час - просто сбрасывает давление, а за оставшиеся 50 минут брага не успевает нарастить давление так, чтобы CO2 продавливался через рябину.
где он находится в жигулях я понятия не имею )) я пришел в автомагазин, и на пальцах объяснил, что мне нужно. продавщица задумалась, потом просветленно кивнула, залезла в какой-то ящик и извлекла то что мне было надо ))

[ryuras]

Dimec дякую за відповідь. В нас в автомагазинах він теж по 35 грн. Десь собі куплю такий і попробую погратися може якщо йому подати 9 В він менше грітися буде, або дійсно через таймер окремий його підключити, але не хочеться зайвий таймер ставити, і так їх в мене вже забагато. Думав приєднати його до таймера де компресори включені. Включається аерація припиняється подача СО2.
Якщо цікаво, то ставлять його у "8" та "9" на омивання заднього вікна. Довжина шланга там велика, щоб вода з нього не тікала, то ставлять цей клапан. Тому він розрахований на короткачну роботу, бо відкривається тільки тоді коли треба на вікно водичкою побризкати.

[Ye_Lviv]

ryuras, он греется ощутимо, поэтому подключен через таймер и работает 10 минут в час - просто сбрасывает давление, а за оставшиеся 50 минут брага не успевает нарастить давление так, чтобы CO2 продавливался через рябину.
где он находится в жигулях я понятия не имею :) я пришел в автомагазин, и на пальцах объяснил, что мне нужно. продавщица задумалась, потом просветленно кивнула, залезла в какой-то ящик и извлекла то что мне было надо :)

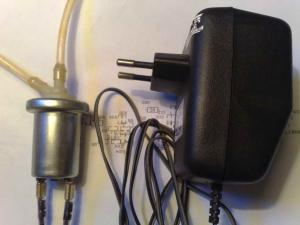

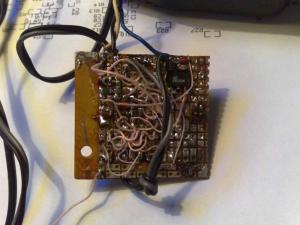

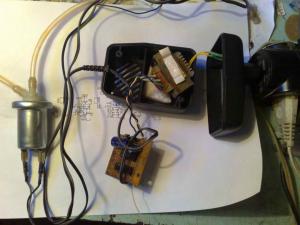

Так, цей клапан має властивість сильно нагріватися через що може залипати і вийти з ладу. В звязку з цим довелось трухнути стариною і зроблена схема ШІМ керування яка дозволяє цього уникнути.

Як результат клапан утримується напругою 2.5 Вольта (усереднена) при 32 омах опору це виходить 200 міліват, як один резистор.
Особливість схеми, це хороший коефіцієнт корисної дії, споживає все 30 мА.
Клапан зовсім не гріється. Додатково є прибамбахи які при стрибках напруги дають 100% потужність на клапан, при їх відсутності переходить в режим утримування.
100% подається на клапан приблизно 15 секунд як при включенні так і при стрибках напруги.
Польовик, саму дорогу запчастину, випаяв з старої материнської плати компа, їх там повно.
При включенні на клапан дається 20 Вольт напруги, що зумовлює надійне спрацювання.

Эскизы прикрепленных изображений



Прикрепленные файлы

 Klapan_Sch.pdf ( 16.69 килобайт ) Кол-во скачиваний: 524



[Dimec]

Ye_Lviv, ооооо! за схему респектище! я борюсь с перегревом подключив клапан к таймеру. он 15 мин работает, час отдыхает - успевает остыть. со схемой будет все гораздо удобнее! спасибо!

[Ye_Lviv]

Без проблем, резисторами R1, R2 бідбирається шпаркуватість, в мене клапан утримувався напругою 1 В, тому виставив шпаркуватість еквівалентну 2,5 В, самі розумієте схема не серійна можуть бути відхилення +/-. Якщо шось звертайтеся, допоможу налагодити.
В мене клапан може бути включений хоч цілий день, негріється.
