ДОПсвет травника на 115 литров, Помогите переделать освещение аквы 80×35×50 Опции

[КлумБок]

Хочется модернизировать освещение светодиодами с минимальными переделками крышки. Есть две лампы Т8 Juwel Day-Lite 960 люмен 6500К и Colour- Lite 360 люмен 11 000К.Отражатели на них Hi- Flex hight- lite 28W/T8 18W Juwel.
В чистом 115 литров воды × 40 люмен= 4600.Есть 1320 люмен.Итого нужно добавить 3280 люмен.Это 17 диодов по 3W(если правильно понял- глубина 44см).
По поводу радиатора вообще непонятно.Хотелось сделать пассивного охлаждения( но прочитал, что без активного никак). Куда это все всунуть не представляю! Со световой температурой тоже не определился( или все холодные или 11-12 холодных и 6 тёплых).
Есть мысль сделать с регулировкой яркости диодов, а как воплотить идею не знаю...
Помогите составить список покупок. А также за советы буду благодарен.

Эскизы прикрепленных изображений



[КлумБок]

Спасибо, что учли мои пожелания.Будем собирать значит на таком радиаторе как в предыдущем сообщении. Его нужно также 70 см( запишем в список покупок)?

[yarishNEW]

Не хотел рассматривать вопрос с этим радиатором т.к. он более дорогой и более тяжелый, поэтому крепить его будет сложнее.

[КлумБок]

Спасибо вам за предусмотрительность!А как его тогда крепить? а вообще забыл спросить на 3 ватные светики вообще ставят линзы, или это глупость?

[yarishNEW]

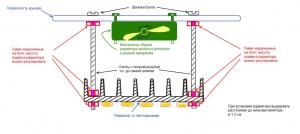

Радиатор закрепим на 4-х винтах прикрутив к крышке в которой предварительно прорежем отверстия под вентиляторы.
По перечню светодиодов мы вроде как определились - ставим только белый 7000К и голубо-белый 10000К - сколько каких - подумаю.

Линзы ставятся и на 3Вт и на 10Вт и видел на 30Вт линзу - говорят , что есть линзы и на светики большей мощности.

[yarishNEW]

Вспомнил, что подобное крепления светильника под крышку уже было сделано вот в этой теме - посмотрите.

[КлумБок]

Спасибо. Я все понял.
А вообще принципиально ставить кулера внутри крышки, или можно их поставить сверху? Хотя ищу себе лишние проблемы.

[yarishNEW]

Легче поставить их сверху крышки, при этом выигрывается высота внутри крышки для установки радиатора - делайте как угодно - главное результат - хорошее охлаждение и вентиляция.

[КлумБок]

Что там с моим списком покупок? Нетерпется начать чего- то делать

[yarishNEW]

На выходных брат выписывал в пригород - лопату в руки дал, а сегодня как-то .... понедельник - ничего не успел.
Потерпите немного, уж дольше терпели.

[КлумБок]

Спасибо, что откликнулись.Извините я далёк от огородных дел- не подумал.

[yarishNEW]

Гыыыы! Да я тоже далек, я не огород копал - забор ставили.

[yarishNEW]

Комплектующие получены, дело немного сдвинулось с места.

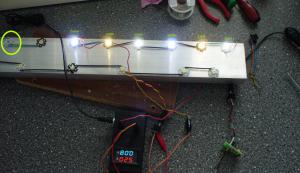

На фото видим проверку одного из каналов светодиодов (всего будет 18 штук = 6шт. * 3 канала) - установлен минимальный уровень свечения (80-90мА) светодиодов.
Было заказано 17 штук светиков - при расстановке было принято добавить ещё один светик - поищу в сусеках, а пока на фото видим пустое место.

[yarishNEW]

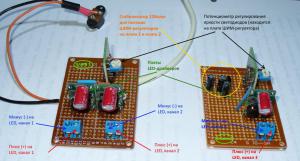

Собраны и испытаны 2 сборки - на 2 драйвера и на 1 драйвер.
Каждая сборка имеет свой диммер (ШИМ-регулятор) для регулирования яркости светодиодов.


Сообщение отредактировал yarishNEW - 19.4.2016, 19:20

[yarishNEW]

Сегодня получилось закончить сборку коробочки с блоком питания.
В первую коробочку плата БП никак не хотела влазить - сколько я её не кусал и не обкусывал - всё равно с одной стороны 5 мм оставалось.
Пришлось сходить в другие электромагазины, покопаться, найти и прикупить 2 другие коробочки немного большего размера - на фото результат творчества и приспосабливаемости.


Сообщение отредактировал yarishNEW - 30.4.2016, 19:48

[КлумБок]

Выглядит супер. Спасибо за вашу находчивость.
Снимаю шляпу перед вашим мастерством

[yarishNEW]

Ну главное, чтобы и в дальнейших своих работах я вас не разочаровал.

Для информации: - регулировка тока (и соответственно яркости свечения) начинается от 90мА и максимум 670мА т.е. диапазон регулировки получился 1:7.
БП под максимальной нагрузкой проседает на 1,5 вольта - однако если нагрузка на всех каналах немного ниже максимума (590-600мА) то напряжение на выходе стабильное 23,5 вольта.
Собственно вам световая нагрузка больше 80% (500мА) думаю и не понадобиться.

Все несколько небумажные (т.е. не по спецификации на бирках) обусловлены разбросом параметров электронных элементов.
Разброс лежит в допустимом ТУ диапазоне - поэтому беспокоиться не о чем.
Это просто у меня такой бзик - всё перемеривать при включении устройства в работу.
Привычка осталась из СССР времен, даже собственно с моего первого диплома, когда из-за разброса параметров электронных элементов собранное 4-х каскадное устройство не работало ,
при этом каждый отдельно взятый каскад работал на "ура"

[КлумБок]

Что-то я немного запутался.Как вообще происходит регулировка яркости свечения плавно или щелчками? Просто чтоб знать насколько ярко включать диоды. У меня нет пока измерительных приборов.
А превышение 80% чем опасно? Шкалу бы какую- то возле ручек( хоть временно).Что значит проседает под нагрузкой?
А вообще как правильно включать светильник? Весь день на минимум( понемногу поднимать) или каждый день на пару часов и постепенно наращивать яркость? Не хотелось бы получить вспышку водорослей вначале.
И ещё хотел узнать сколько надо свободных розеток.
Вообще в ел.таймер можно всунуть тройник или это опасно?! Сейчас есть два свободных гнезда.
Вопросов со временем меньше не становится.

[yarishNEW]

Как вообще происходит регулировка яркости свечения плавно или щелчками?

Регулировка плавная - взяли отверточку и покрутили регулятор-потенциометр - смотрите предыдущие сообщения - там они на фото обозначены.

Просто чтоб знать насколько ярко включать диоды.

Я изначально выставлю на 3\4 свечение - начнете пользовать с этого показателя - пока аквас не адаптируется - ничего крутить ненужно - дальше уже посмотрите - добавить или убавить.

А превышение 80% чем опасно? Шкалу бы какую- то возле ручек( хоть временно).

- да ничем не опасно, просто в этом нет необходимости на первом этапе использования - конечно нагрев радиатора при максимуме будет максимальный, но это отрегулируется активным охлаждением с использованием вентиляторов. Ручек регулировки больших нет, всё сделано (как ранее обсуждали) более бюджетно с использованием малых потенциометров под отвертку в стандартной комплектации - см. фото в предыдущих постах .

Что значит проседает под нагрузкой?

- это значит, что происходит снижение выходного напряжения при максимальной нагрузке.

А вообще как правильно включать светильник? Весь день на минимум( понемногу поднимать) или каждый день на пару часов и постепенно наращивать яркость?

Поставили доп светильник и включили вместе с основным освещением, если увидите появление водорослей - тогда отверточка в руки и уменьшили яркость - дальше опять наблюдаем за адаптацией акваса.

И ещё хотел узнать сколько надо свободных розеток. Вообще в ел.таймер можно всунуть тройник или это опасно?! Сейчас есть два свободных гнезда.

Как раз 2 гнезда и нужно - одно пойдет на светильник, а второе на включение БП для вентиляторов.

[КлумБок]

Премного благодарен за обьяснения

[yarishNEW]

Шкалу бы какую- то возле ручек

Можно сделать вот таким образом ручки сверху коробки и шкалу, но это будет ещё 50грн за 2 штуки - вроде бы немного, но в сумме потом на таких мелочах набегает немало.
