Освещение травника на 190 литров светодиодами, переделка заводской крышки ТМ Проирода Опции

[demon1486]

Всем добрый день!

Прошу помощи с модернизацией крышки ТМ Природа для аквариума на 190 литров выпуклая (овал). Родное освещение просто ужасное.



Чистых получается порядка 170 литров.
Задача:
1. Сделать освещение для умеренного травника, с последующей подачей СО2.
2. Сделать ночник на базе этого профиля, т.к. есть около 2-5 метров SMD каждой ленты 5050 и 3528 водонепроницаемой ленте. Контроллер и БП тоже есть.

Присматриваюсь на каких светодиодах сделать, на 10W или на 3W. Склоняюсь к мысли что лучше сделать на 3х ватных, т.к. будет меньше недосвета (темных не освещенных зон), чем на 10 ватных.
Хотелось бы сделать с первого раза и грамотно с регулируемым диммером по каналам и охлаждением.

Полностью отказаться от люмламп.

Запитывать планирую от БП от ноутбуков 20-24V , порядка 4,5А. В загашнике есть 3-4 шт.

Из того что я почитал и понял на форуме хотелось бы сделать:
3-4 канала. Добавить цветных светодиодов. Со схемой расположения сложнее.
Тут нужен ваша помощь!

Исходя из таблицы в статье на базе светодиодов epistar 3В
http://www.arowana-im.com.ua/article_info.php?articles_id=74


Если все правильно просчитал, то :
нужно 50 lm/L * 170L = 8500 Лм
световой поток светодиода Epistar 3Вт - 210 Лм.
- кол-во светодиодов = 8500 Лм : 210 Лм = 40 (41) штук.

Профиль алюминиевый есть где скрутить порядка 3х метров.
выглядит он примерно вот так


Драйвера для светодиодов к примеру взять на соседнем форме по 60 грн. супер цена. даже нет смысла везти с Китая.

[yarishNEW]

Посмотрите мою сводную тему по модернизации света в аквариумных крышках разного размера.
Там есть и свет комбинированный (люмлампы + светики) который я сделал на крышку вашего размера.

[Qukla]

Что то давно вестей нет. Ккк аквас сейчаа выглядит?

[ivansonvan]

да тоже интересно посмотреть!

[demon1486]

Всем привет! Давно не заходил на форум.
Пополнение в семье, стал папашей первый раз, сейчас совсем другие заботы...
Аквариум еще есть (2 шт) , но времени на него нету.... И дальше это мысль посещает очень часто, а надо ли он дальше...

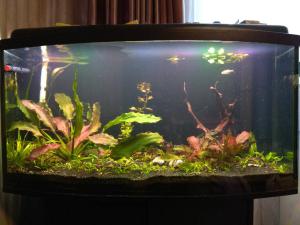

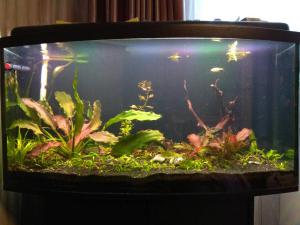

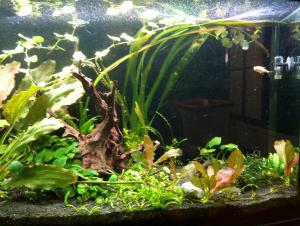

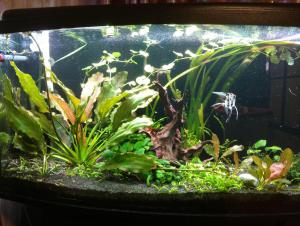

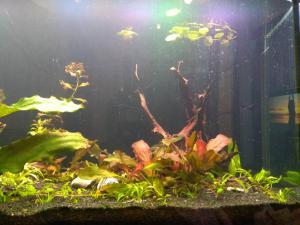

Вот фото за май. Вопросов много по нему... УДО, СО2, свет, led, все-равно не растет (если сравнивать фотографии что были изначально)... тестами игрался, сейчас физически нету времени на них.
Когда была штатная подсветка, не заморачивался СО2, УДО, тесты воды... Все колосилось... Сейчас что то не так.... Удо Ермолаева под корни шарики вставляю, лью микро и макро...






Перебрал на днях аквариум. Начал расти большой куст, пустил два отростка.
хоть что-то растет:
Сбагрю оставшуюся скалярию кои и заведу стаю неонов, а то она их забивает...




Сообщение отредактировал demon1486 - 22.6.2018, 16:54

[yarishNEW]

Пополнение в семье, стал папашей

Поздравления! - здоровья ребенку и маме, а папе молодому много сил!

Давно не заходил на форум.

Не забывай, находи несколько минут хотя бы раз в квартал зайти на форум и прислать новые фото.

И дальше это мысль посещает очень часто, а надо ли он дальше...

Будет конечно сложно совмещать аквариум с воспитанием подрастающего поколения, но ..... молодости нужен развивающий фактор - поэтому аквас не забрасывай, пусть ребенок привыкает и осваивает аквариумистику.

[demon1486]

Колхоз Инжиниринг на выходных.

Выло пару свободных часов решил сделать охлаждение радиатора крышки аквариума. Т.к. раз в месяц горел светодиод и не работала одна линия светодиодов.
Не дело в светодиодах, купил их более сотни, нужно выкраивать время и паять....

Было куплено более года назад 5 кулеров и сеточки на них вот и решил их использовать чтобы не лежали без дела.
За одно сделал регулятор оборотов на транзисторе микросхеме LM317 и БП на 10 вольт, но транзистор сильно грелся, а подходящего корпуса на БП и плату не нашел. Отложил пока на полку.
Вентиляторы подключил к 5В зарядке от мобильника как раз не гудят!

Радиатор стал меньше греться, уже не горячий, а чуть теплый! Насколько увеличиться срок службы светодиодов посмотрим...

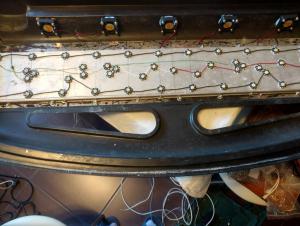

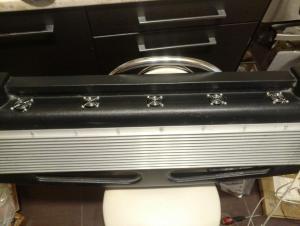

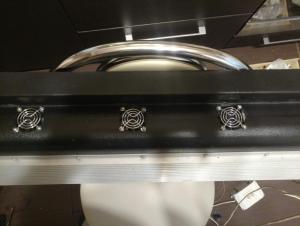

Пару фоток как заколхозил


Сообщение отредактировал 364 - 4.7.2018, 16:15

Причина редактирования: удобочитаемость

[yarishNEW]

на транзисторе микросхеме LM317 и БП на 10 вольт, но транзистор сильно грелся

Все так и должно быть т.к. это микросхема аналоговый параметрический регулятор, если бы это был импульсник, то нагрев был бы намного меньше.
Чем больше разница между входным и выходным напряжением тем больше нагрев микросхемы + проходящий ток = тепло

[demon1486]

свежие фотки аквариума.
Маленький криветочник свернул. Не хватает катастрофически времени.
Теперь все живут в большом

[demon1486]

Свернул маленький аквариум на 36 литров. Ребенок начал долазить на полку...

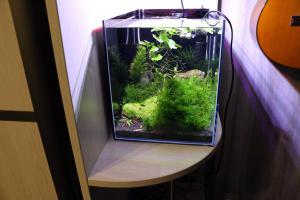

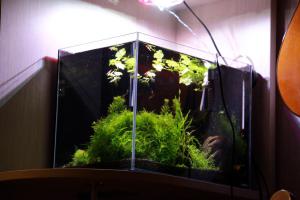

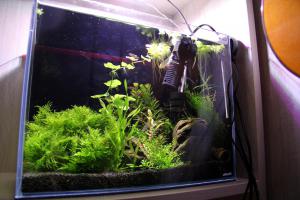

Как было красиво.... Фото на память:)


Сообщение отредактировал demon1486 - 11.4.2019, 11:17
