Всем добрый день!

Прошу помощи с модернизацией крышки ТМ Природа для аквариума на 190 литров выпуклая (овал). Родное освещение просто ужасное.



Чистых получается порядка 170 литров.
Задача:
1. Сделать освещение для умеренного травника, с последующей подачей СО2.
2. Сделать ночник на базе этого профиля, т.к. есть около 2-5 метров SMD каждой ленты 5050 и 3528 водонепроницаемой ленте. Контроллер и БП тоже есть.

Присматриваюсь на каких светодиодах сделать, на 10W или на 3W. Склоняюсь к мысли что лучше сделать на 3х ватных, т.к. будет меньше недосвета (темных не освещенных зон), чем на 10 ватных.
Хотелось бы сделать с первого раза и грамотно с регулируемым диммером по каналам и охлаждением.

Полностью отказаться от люмламп.

Запитывать планирую от БП от ноутбуков 20-24V , порядка 4,5А. В загашнике есть 3-4 шт.

Из того что я почитал и понял на форуме хотелось бы сделать:
3-4 канала. Добавить цветных светодиодов. Со схемой расположения сложнее.
Тут нужен ваша помощь!

Исходя из таблицы в статье на базе светодиодов epistar 3В
http://www.arowana-im.com.ua/article_info.php?articles_id=74


Если все правильно просчитал, то :
нужно 50 lm/L * 170L = 8500 Лм
световой поток светодиода Epistar 3Вт - 210 Лм.
- кол-во светодиодов = 8500 Лм : 210 Лм = 40 (41) штук.

Профиль алюминиевый есть где скрутить порядка 3х метров.
выглядит он примерно вот так


Драйвера для светодиодов к примеру взять на соседнем форме по 60 грн. супер цена. даже нет смысла везти с Китая.

[demon1486]

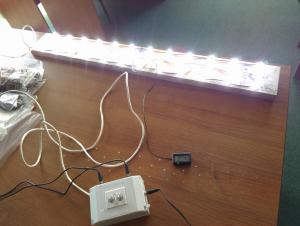

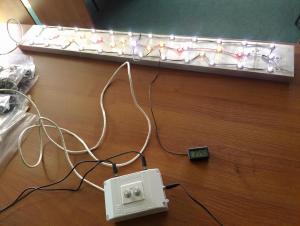

Вот что получилось!


проработало пару часов. температура 50.8 градуса

[yarishNEW]

При таком положении радиатора такая температура и немудрена,
к тому же светики ведь включены на полную мощность - этого практически при эксплуатации ненужно будет + вентиляцию поставить в крышку и нагрев сразу уменьшиться.

[demon1486]

Олег, а сколько примерно % мощности надо будет включать свет? чтобы было достаточно света и по минимуму водорослей?

[yarishNEW]

Гыыыы! Так это вопрос индивидуальный для каждого акваса - я вот на своем домашнем 72 литра остановился где-то на 70%

[demon1486]

Продолжаю делиться опытом.

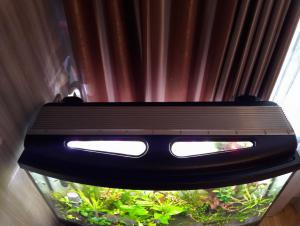

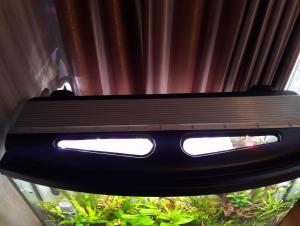

Долго думал как крепить профиль на крышке чтобы было более или менее жесткая конструкция и крышка не играла (т.к. сама плохого качества)

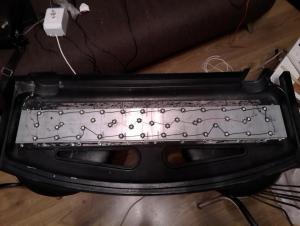

решил утопить примерно на 0.5 см профиль внутрь крышки и закрепил с помощью аллюминиевого уголка. То есть держится все конструкция на аллюминиевом уголке. Прикрутил к крышке винтами по 12 шт на каждой стороне, чтобы не выгинался хлипкий пластик крышки.

Где лучше сверлить отверстия для вентиляции в крышке?
Пока оставил открытыми отверстия для кормления.



Теперь о самом свете.
Светит что дурное. Выкрутил на половину) Спектр глаз радует не бьет по глазам.

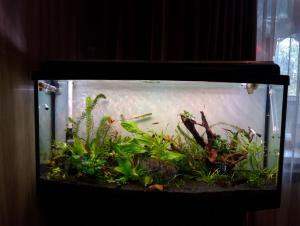

Но что меня сильно расстроило это когда идет течение от флейты фильтра на заднем стекле начинается дискотека от светодиодов очень хорошо видно на фото и видео. фон белый. Когда течения нету - все окей!

Очень сильно бьет по глазам, сразу хочется отвести взгляд от аквариума.

Подскажите, как побороть такие засветы от светодиодов на заднем стекле ?


Фото и видео:





https://youtu.be/pb6zLcHr8WA

не знаю как вставить видео....

Сообщение отредактировал demon1486 - 13.5.2016, 14:47

[chetalex]

как побороть такие засветы от светодиодов на заднем стекле

Не хотите попробовать белый фон сменить на черный?

не знаю как вставить видео

В ссылке уберите букву httpS, должно помочь.

[demon1486]

уже задумался на счет этого. как раз смотрю в интернете что лучше использовать или как сделать самому:))

Сообщение отредактировал 364 - 16.5.2016, 9:24

Причина редактирования: оверквотинг

[demon1486]

Купил черную тонировочную пленку. Поклею в 2 слоя на заднее стекло аквариума.
Пока только как клеить не разобрался((

За одно и свой пирожкомобиль затонирую

[Юрась]

А может фон купить что в зоомагазинах продпется? тот что типа подводного ландшафта? По-моему лучше чем чёрный будет.
Мне показалось, что освещения маловато в аквасе.

Пока только как клеить не разобрался((

Нужно хорошо вымыть стекло. Набрать в брызгалку мыльной воды. Побрызгать на стекло. Чтобы полностью не осталось сухих мест. Отделить на уголке тонировочную плёнку от прозрачной. Брызнуть туда из брызгалки. Прилепить тонировку уголком к стеклу завернув под низ прозрачную плёнку. Из-под низу за уголок вытягивать прозрачную плёнку прижимая тонировочную к стеклу.
Всё это легче делать вдвоём. Один держит нонировку, а другой вытягивает прозрачную. Можно вдвоём сразу разделить весь лист плёнки, побрызгать на него и приложить к стеклу. На стекло тоже брызгать. Потом расправить плёнку пластиковым шпателем выгоняя воду и воздушные пузыри. Что-бы на тонировке не оставалось следов от шпателя - сверху на прилепленую тонировку накладываем снятую прозрачную плёнку и разглаживаем через неё. Радуемся.
Отправляем мне бутылочку пива..

Сообщение отредактировал Юрась - 13.5.2016, 18:41

[demon1486]

Спасибо за совет по поклейке. Пробую.

Свет был включен примерно на половину мощности. Первый день с новым светом побоялся оставить на день без присмотра.

По поводу фона, купить не легче, это я уже проходил с покупным фотоном. Решил использовать белый оракал место фона. Он бы и остался если бы не было отблесков на стекле от диодов из-за потока воды.

Сообщение отредактировал 364 - 16.5.2016, 9:25

Причина редактирования: оверквотинг

[Юрась]

А у меня голубой фон наклеян. Я зимой отдал свой аквас на 110л, а взамен дали на 200л. Ну людям был велик, им на 100 хотелось. Вот и махнулись не глядя. А мне и на 200 мал, я бы и на 600-700 замахнулся бы. Так там уже был поклеян голубой фон. Не нравится мне жутко. Как на стадионе... Купил фон с подводным речным пейзажем - совсем другое дело, да никак руки не доходят переклеить...

[yuzik]

отблесков на стекле от диодов из-за потока воды

Вероятно это из-за близкого расположения диодов к заднему стеклу. На матовом полупрозрачном вроде такого не замечал, во всяком случае в глаза не бросается.

[demon1486]

А у меня голубой фон наклеян. Я зимой отдал свой аквас на 110л, а взамен дали на 200л. Ну людям был велик, им на 100 хотелось. Вот и махнулись не глядя. А мне и на 200 мал, я бы и на 600-700 замахнулся бы. Так там уже был поклеян голубой фон. Не нравится мне жутко. Как на стадионе... Купил фон с подводным речным пейзажем - совсем другое дело, да никак руки не доходят переклеить...

А я пленил тонировку черную +5 в два слоя, сначала один, потом второй. Чтобы 100% не бне было видно заднего фона. По факту можно клеить только один слой. Блики все пропали поразительнная четкость картинки. Все стало намного контрасней.
Очень доволен результатом. Только клеить надо в 4 руки! Так легче и меньше шансов запороть пленку.

Вечером буду дома скину фотки. Заодно и меденький криветочник обклеил. Смотриться круто!

Цена вопроса 70 Грн за рулон 3 метра.

[demon1486]

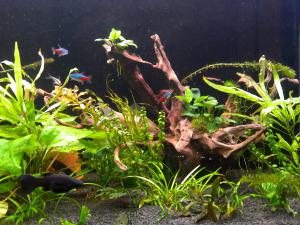

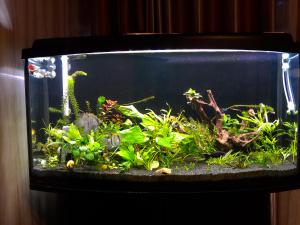

Пару фоток с тонировкой заднего стекла

[demon1486]

Еще вопрос остался где лучше сверлить в вышке дырки для вентиляции?

[yuzik]

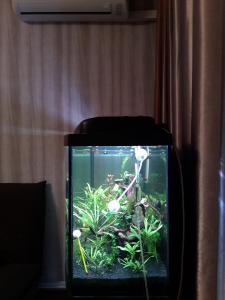

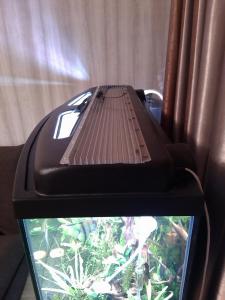

demon1486, сделайте фото сбоку

[demon1486]

demon1486, сделайте фото сбоку

[yuzik]

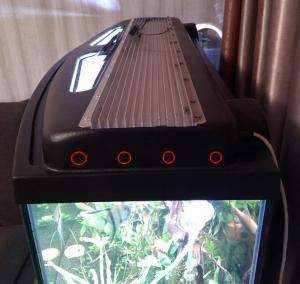

Вариантов много, можно с двух боков

или сзади по всей длине.
Вы планируете активную вентиляцию?
Если да, то сзади можно попробовать поставить несколько вентиляторов 40*40 (думаю должны поместиться), а с боков сделать выход воздуха, или наоборот.

[demon1486]

Вообще да.
Можно сделать и с кулерами, но останавливает шум от кулеров.

Сообщение отредактировал 364 - 16.5.2016, 9:25

Причина редактирования: оверквотинг

[yarishNEW]

можно с двух боков

и обязательно вентиляционные сзади для пассивной вентиляции.

сделать и с кулерами

Вот здесь я переделал такую же крышку и вентиляцию сделал - посмотри .
