Свет LED для 220 чистых литров под крышку ПВХ, Нужны советы. Первый раз в первый класс ) Опции

[yuzik]

Аквас 1200*45(50)*50 под самодельной ПВХ крышкой. Еще не заказан и крышки нет.

Встал вопрос о радиаторном профиле для охлаждения, поэтому пытаюсь разобраться.

Освещение, вероятней всего на 1Вт светиках, при необходимости местами линзы.
Все расчеты грубые на основании знаний, полученных на этом форуме.
Теоретически в крышку можно поместить профиль длинной 1200 мм.
Чистый объем 1180*430*430 - 220л.
Световой поток при 50люм./л - 11000люм.
Это 110 светиков по 1Вт.
На один светик 50 см2 радиатора
Общая площадь охлаждения 5500 см2.
Периметр радиатора БПО-1907 б.п. - 45.7 см
При длине 120 см - площадь охлаждения 5484 см2.
Получается одного профиля БПО-1907 б.п. мне должно хватить на все диоды
Но я планировал распределить светики по крышке равномерно на 3-4 группы (3-4 полосы)...
Или достаточно будет одного профиля по центру? Или на 2 разделить? Я в замешательстве...
Если делить на 2 профиля - тогда по площади охлаждения мне подойдет БПО-1905 2 по 1200мм. (6840 см2)

Если что не правильно посчитал - поправьте меня пожалуйста.
И как все-таки лучше распределить светики по периметру акваса?

[MEGGIDO]

чет я аж запутался немного . Можно узнать тогда резонность регулировки, кроме как для цветных светиков.
Если пользоваться 1 раз в неделю/месяц/нерест и т.д. (а не для того " щоб було"), то тожет модульный вариант на кнопках/переключателях/(ПТК от старого телека )
окажется в итого более выгодно. может что важное не учел - посвятите .

Сообщение отредактировал 364 - 22.3.2016, 21:53

Причина редактирования: излишнее цитирование - оверквотинг

[yarishNEW]

чет я аж запутался немного

Неспешное переваривание и осмысливание имеющейся информации способствует лучшему её усвоению.

Резонность в плавном и равномерном регулировании освещенности по всей поверхности "палубы".
Необходитмость конечно не ежедневная и даже не еженедельная .... хотя может и еженедельная до того момента пока не поймаешь баланс света.
Дальше уже по необходимости - например покосил растючку - убавил свет, - растючка разрослась и затенила нижний ярус - добавил свет.

Я уже молчу про удобство регулировки света при старте аквариума и борьбы с водорослями.

Вопросы необходимости регулировки яркости света и его спектрального состава "моряки" уже осознали давным давно (и успешно эту возможность используют) - а вот мы "болотники" всё ещё думаем "играт-неиграть".

Ещё вопрос? - зачем вы повторяли моё сообщение? - пережевывание одно и того же 2 раза - ну это как-то напрягает при чтении, информация совсем ненужная и засоряющая осознание вопроса или ответа.
Такое цитирование называется оверквотинг - излишнее цитирование - является в интернет сообществе моветоном и запрещено п.3.4 Правил форума - примите к сведению.

Сообщение отредактировал yarishNEW - 17.3.2016, 16:41

[Andrew1]

Почитал доводы в пользу регулятора,возьму на заметку.

[yarishNEW]

Нашел недорогие драйвера на светики с диммированием - даже получается дешевле чем на аквафоруме торгуют - сегодня получу и буду эксперименты делать.
В результате цена на такую конструкцию должна быть адекватной и сравнимой с драйвером от MW - однако при этом уже сразу будет и шим регулятор и драйвер на одной плате.

Заодно для эксперимента выписал китайские шняги которые вроде как должны подойти к светикам - приедут , тоже сделаю эксперимент и отпишусь.
Китайпромовские шняги правда получаются на 30% дешевле при закупке.

[Andrew1]

сегодня получу и буду эксперименты делать.

Фото,схемы,описания и т.д. надеюсь будут?

[yarishNEW]

Ну это уже как писательское настроение будет - тогда все напишу.

[Юрий77]

Олег, я тож о регулировании....
Ну это ж механика, и присутствие обязательно.....утром....
Ну уехал в командировку, и без контроля остается этот момент, чтоб постепенно утром свет подвести к нужному максимуму...
То что в общем, покосился - прикрутил, наросло - добавил...понятно....
Пс....Авка ушла на отдых??

[yarishNEW]

Нет, авка вернется после праздничной попойки.

[yuzik]

Долго ломал голову и выкручивал карман с целью поставить сразу фирменные диоды Cree или Prolight, но бюджет таки не позволяет, поэтому порылся на аукро и вот что нарыл:

LED 3W EPISTAR 260-280 ЛЮМ. 6000-6500К Читать

РАЗМЕР КРИСТАЛЛА - 48*48 MIL. (24*48*2 ШТ.)
РЕАЛЬНАЯ ЦВЕТОПЕРЕДАЧА - 6000 - 6500 К. (НЕЙТРАЛЬНО БЕЛЫЙ)
ПАДЕНИЕ НАПРЯЖЕНИЯ - 2.8 --- 3.6 ВОЛЬТА.
МАКСИМАЛЬНО ДОПУСТИМЫЙ ТОК - 1.0 АМПЕР.
СИЛА СВЕТА - 260 --- 280 ЛЮМЕНОВ.

LED 3W EPISTAR 260-280 ЛЮМ. 3000-3200К Читать

РАЗМЕР КРИСТАЛЛА - 48*48 MIL. (24*48*2 ШТ.)
РЕАЛЬНАЯ ЦВЕТОПЕРЕДАЧА - 3000 - 3200 К. (ТЕПЛЫЙ БЕЛЫЙ)
ПАДЕНИЕ НАПРЯЖЕНИЯ - 2.8 --- 3.6 ВОЛЬТА.
МАКСИМАЛЬНО ДОПУСТИМЫЙ ТОК - 1.0 АМПЕР.
СИЛА СВЕТА - 260 --- 280 ЛЮМЕНОВ.

3Вт Красный ФИТО 3W DEEP RED LED 660нм 2chip Читать

Падение напряжения: 2,0-2,6В
Рабочий ток: 700мА
Максимальный ток: до 1400мА
Световой поток: 60-90Lm
Кристалл: 2 чипа
Цветовой оттенок: красный 660nm (DEEP RED)
Материал основания: Медь
Угол потока: 120-140°
Рабочая температура: -20…+60°С

LED светодиод 3W 455nm 50Lm двухчиповой синий Читать

Падение напряжения: 3,2-3,4В
Рабочий ток: 600мА
Максимальный ток: до 700мА
Световой поток: 45-50Lm
Кристалл: 45mil
Цветовой оттенок: синий 450-455nm
Материал основания: медь
Угол потока: 120-140°
Рабочая температура: -20…+60°С

LED светодиод 3W 15000К 210Lm двухчиповой синий Читать

Падение напряжения: 3.0-3.8 В
Рабочий ток: 600мА
Максимальный ток: до 700мА
Световой поток: 200-210Lm
Кристалл: 45mil
Материал основания: медь
Угол потока: 120-140°
Рабочая температура: -20…+60°С
Температура света: 12000-15000К

3Вт светодиод 140 лм Cyan (Циан) 485нм Читать

Цвет: сине-зеленый Cyan (Циан), 480-485 nm
Кристаллы: 1шт 45х45mil
Световой поток: 130-140лм
Мощность: 3 Вт
Ток: 650 мА
Напряжение :3.3-3.6V
Угол луча: 120 °

Не встретились мне диоды 10000К.

Достаточно ли будет этого набора?
И чем лучше крепить подложку к профилю, чтоб при необходимости не выбивать зубилом?

--------------------

Hope Islands 270 л.
Новострой
Первый опыт

[aleks4]

Не встретились мне диоды 10000К.

Если не сильно много могу подкинуть уже распаянные на подложке 13000-15000К

[yuzik]

распаянные на подложке 13000-15000К

Такие я нашел.
А вот если цена демократичная, могу у вас весь комплект (6000-6500К, 10000К, 650-660нм, 450-460нм, 480-500нм) взять (всего около 60 диодов)
Если интересно - напишите стоимость в ЛС

[yarishNEW]

Ну уехал в командировку, и без контроля остается этот момент, чтоб постепенно утром свет подвести к нужному максимуму...

Это ты рассвет собираешься сделать? И зачем же?

Я когда на неделю уезжаю, то ставлю свет просто на 5 часов свечения и всё. Сейчас со светиками буду просто уменьшать интенсивность света на 50 % без перепрограмирования таймера.

[Виталий_tata]

3Вт Красный ФИТО 3W DEEP RED LED 660нм 2chip Скрыть
Падение напряжения: 2,0-2,6В
Рабочий ток: 700мА
Максимальный ток: до 1400мА

LED светодиод 3W 455nm 50Lm двухчиповой синий Скрыть
Падение напряжения: 3,2-3,4В
Рабочий ток: 600мА
Максимальный ток: до 700мА

Вроде бы, где то, ой приврали продавцы - за DEEP RED то, вроде как не кришка, смотрим на остальные цветные трёх ватники

[yarishNEW]

Фото,схемы,описания и т.д. надеюсь будут?

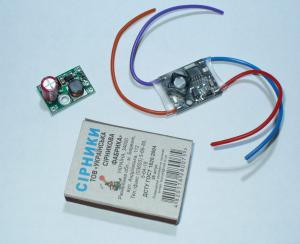

Вот - а -ка, получил! Побольше 350мА, поменьше 700мА.
Спаяю на одну платку с шим-регулятором и буду пробывать.

[aleks4]

Если интересно - напишите стоимость в ЛС

Я,диоды не продаю просто предложил если не много надо,далее не забываем что ребята китайцы любят все завышать так вот 13000-15000К как раз и будут 10000-11000К.
По красным с 660 не работаю вообще.
Могу предложить 1 W .

[yuzik]

Заказал пока 6000-6500К и 3000-3200К. Нужно с чего-то начинать.
Цветные буду присматривать.

поменьше 700мА

Какие характеристики?

Профиль приехал, диоды тоже. Осталось найти время и собрать все в кучу.
Имеем:
- 45 диодов 6000К
- 10 диодов 3000К
Вот думаю, не будут ли лишними 10-12 штук на 10000К?
Продавец положил какие-то пакетики в посылку, видимо термоклей, стоит ли его использовать? Позже сделаю фото.

Сообщение отредактировал 364 - 22.3.2016, 21:54

Причина редактирования: объединение сообщений

[yarishNEW]

Да характеристики заявлены красивые и производитель украинский - как говорится, всё кашерно.
Однако нужно потестить и проверить работоспособность под нагрузкой и по нагреву элементов.

[market223]

Продавец положил какие-то пакетики в посылку, видимо термоклей, стоит ли его использовать?

А чем же вы собрались клеить светики к радиатору?

[yarishNEW]

положил какие-то пакетики в посылку

Дашь фото - тогда и определимся, что это - термопаста или термоклей.

[yuzik]

market223, видимо термоклеем. Только вот незадача, их много, одни дороже, другие дешевле. Одни лучше, другие хуже.
Возможно стоит купить что-то другое?

yarishNEW, таких 5 штук
