Появились интересные светодиоды, пишут, что это ФИТО диоды, нужна инфо на них Опции

[rjhytkbec]

Ребят нужна ваша помощь кто чего скажет по этим диодам



Основні характеристики світлодіода:


Номінальна потужність, Wt: 1
Струм споживання, mА: 350
Номінальна напруга, V: 3,2 - 3,4
Нижня межа спектру, nm: 400
Верхня межа спектру, nm: 840
Кут випромінювання,°: 120
Робоча температура, °C: -10... +50
Розмір кристалу, mil: 35
Виробник чипів: Bridgelux (USA)

[rjhytkbec]

Ребят спасибо огромное за советы но почитав что надо для измерения люменов
мне проще купить новый драйвер и диоды считаю что это будет дешевле и ненакладно для кармана.

[yarishNEW]

Ты сначала замеры сделай, как я попросил ранее.

[rjhytkbec]

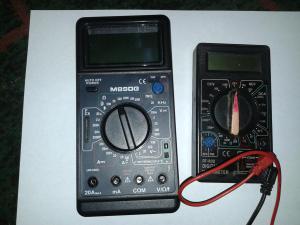

Померять то я померяю хотел спросить каким лучше мерять прибором у меня их два какой более точно покажет или без разницы

Эскизы прикрепленных изображений



[Виталий_tata]

их два

более точно покажет

Без третьего - не разберёшься

[rjhytkbec]

их два

более точно покажет

Без третьего - не разберёшься

Эт точно Виталь.

[Виталий_tata]

Звиняйте что влажу со своим вопросом, в этом ни бум-бум, а тема про свет фито, для меня(химичу тепличку - ох и цены) актуально.

Есть такие светодиоды RGB, 10 Вт. - http://aukro.ua/svetodiod-rgb-10-vt-i5784975504.html
Характеристики:
Красный:
Длина волны: 620-625 нм.
Яркость: 130-140 лм.
Прямое напряжение постоянного тока: 7-9 В
Ток: до 400 мА.
Зеленый:
Длина волны: 520-525 нм.
Яркость: 200-210 лм.
Прямое напряжение постоянного тока: 9-11 В.
Ток: до 350 мА.
Синий:
Длина волны: 460-465 нм.
Яркость: 68-78 лм.
Прямое напряжение постоянного тока: 9-11 В.
Ток: до 350 мА.

Вопрос в чём, возможно ли включить одновременно три цвета?! от одного драйвера? и какого?
Шесть выводов, так понимаю 3+(плюса) и 3-(минуса), то есть три ветки цвета

Для полного включения - трёх веток, необходимо три драйвера - по одному на ветку( каких? http://aukro.ua/drajver-3-5-sht-1w-svetodi...5818850688.html - драйвер для 3-5шт 1в светодиодов, вход 220в, выход 9-16В 300мА )
или один какой то драйвер - раскинутый на три ветки( http://aukro.ua/drajver-svetodioda-10vt-i5826212407.html - драйвер светодиода 10Вт. вход 220в, выход 30в 300ма )?



Сообщение отредактировал Виталий_tata - 29.11.2015, 9:43

[yarishNEW]

или без разницы

Без разницы.

[rjhytkbec]

Виталий_tata

Я бы купил три диода красный,синий, и зеленый припаял бы к одной подложке подключил один драйвер и усе
и не заморачивался с этим диодом и светили бы не хуже чем этот диод.

[Виталий_tata]

Я бы купил

Да не проблема купить - проблема, печатный станок негде поставить

RGB, 10 Вт. - 50грн.
Красный: Яркость: 130-140 лм. 300 мА
Зеленый: Яркость: 200-210 лм. 300 мА
Синий: Яркость: 68-78 лм. 300 мА

Петь, а разница в цене и компактности - ведь ищем что дешевле - цена/качество/КПД

Светодиод на 3W Красный цвет 80-90LM 45mil 600 мА - 16грн.
Светодиод на 3W Зеленый цвет 100-110LM 45mil 600 мА - 16грн.
Светодиод на 3W Синий цвет 50-60LM 45mil 600 мА - 16грн.

Да и по драйверам ... так же



Сообщение отредактировал Виталий_tata - 29.11.2015, 8:23

[rjhytkbec]

Петь, а разница в цене и компактности - ведь ищем что дешевле - цена/качество/КПД

И потом платим дважды.

[Senturio]

Виталий, а вот для чего в теплице зеленый диод? Среда ведь воздушная - растениям этот цвет до одного места.

[Виталий_tata]

зеленый диод

А шоб було

[YuliaBalank]

Спасибо за советы! будем думать и решать!

[rjhytkbec]

Виталий, а вот для чего в теплице зеленый диод? Среда ведь воздушная - растениям этот цвет до одного места.

Володя,
Веталь хочет в одном диоде убить трех зайцев и чтоб светило экономно и спектр выдало на100%.

[rjhytkbec]

Вроде разобрался со своим светилником вся проблема была в светодиодах поставил другие проблема исчезла

Сообщение отредактировал rjhytkbec - 5.1.2016, 9:56

[yarishNEW]

поставил другие проблема исчезла

А какие поставил?

Вот смотри пример по светикам и их подключению к драйверу LED QH 1Wx 12-20:
Сколько и каких светодиодов можно подключить к этому драйверу?
К примеру, тот же белый светодиод 7000К имеет падение напряжения в диапазоне 3-3,5 Вольта на номинальном токе 350 мА - для расчета возьмем максимальный показатель 3,5 Вольта. Тогда на 68 В (max для драйвера) приходится 19, а скорее 18 кристаллов при номинальном токе. Это максимальная длина цепочки.
У цветных диодов цифры иные.
Красные 660nm работают при напряжении 2-2,4 Вольта (считаем для 2,4Вольта), а синие 450-460nm - 3,2 - 3,4 Вольта (считаем 3,4Вольта) на номинальном токе. Т.е. на 68 Вольт можно воткнуть аж 28 красных или 20 штук синих.
Это максимальные количества! Однако выполняя правила по нагрузке питающих устройств нужно всегда откидывать 20-30% от максимальных показателей (это увеличивает надежность работы питающего устройства в разы).
Поэтому кол-во светодиодов которое можно подключить одновременно будет таким:
- 7000К = 13 штук;
- красный 660nm = 20 штук;
- синий 450-160 nm = 14 штук.

[rjhytkbec]

Та у нас в магазине брал по 3грн продавец сказал что 1w замерять их не стал на ток и напряжение
так поставил работают светят нормально
видно что сгорали были наверно 0,5w а у них ток рассчитан на 160ма
а у меня драйвер выдавал 280ма того и горели не выдерживали нагрузку.

Сообщение отредактировал rjhytkbec - 5.1.2016, 20:04

[Santyaga]

Уважаемые коллеги,
поскольку на форуме у нас нет темы, где можно было бы задать "дурацкие" вопросы, возникающие в ходе изготовления светильника, а создавать специально для этого отдельную тему считаю не рентабельным, напишу здесь (с разрешения Петра).
Итак, собрался я делать светильник на диодах. Купил профиль, диоды, подложки, драйвера. Но человек я от всего этого далекий, поэтому предварительно перелопатил много тем по этому вопросу и хочу уточнить нюансы.

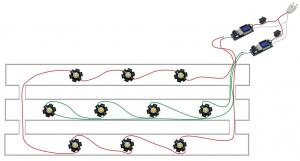

Первое, правильно ли я представляю себе общую картину, для этого набросал картинку?

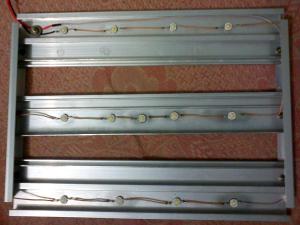

Второе, не могу понять назначение подложек, ведь у нас на форуме (и не только) люди крепят диоды непосредственно на радиатор:


Третье, на что лучше крепить диоды, на термоклей или на термоскотч? Звезда-подложка должна полностью быть покрыта клеем (скотчем) или достаточно точечного крепления? И сколько клея понадобиться на мои 10 диодов?

[rjhytkbec]

По подключению диодов все правильно нарисовал и подключил тоже.
Я свои диоды на термоклей садил смазывал подложку всю тонким слоем и клеял.
Термоклея в тюбике 5грамм приклеял на нем 60 диодов и еще остался.

[Santyaga]

СПАСИБО, ПЕТЯ!
