Появились интересные светодиоды, пишут, что это ФИТО диоды, нужна инфо на них Опции

[rjhytkbec]

Ребят нужна ваша помощь кто чего скажет по этим диодам



Основні характеристики світлодіода:


Номінальна потужність, Wt: 1
Струм споживання, mА: 350
Номінальна напруга, V: 3,2 - 3,4
Нижня межа спектру, nm: 400
Верхня межа спектру, nm: 840
Кут випромінювання,°: 120
Робоча температура, °C: -10... +50
Розмір кристалу, mil: 35
Виробник чипів: Bridgelux (USA)

[литовец]

1: В принципе правильно, только уточните полярность.(хотел сам нарисовать,но картинка в паинте расплылась-"маленькая").

2: Подложка как бы для удобства крепления (не всегда нужна).

3: Клей.

Сообщение отредактировал литовец - 5.1.2016, 20:45

[yarishNEW]

не могу понять назначение подложек

С ними удобней и проще. Диод на подложке прикреплен пайкой к ней - поэтому сидит он мертво, если просто на термоклей и на радиатор - то есть вероятность его сдернуть при каких-то манипуляциях.
У меня такой случай был.
Кроме этого если покупать линейную подложку , то на ней уже всё разведено - нет этих висящих проводов.
На подложке больше площадь контакта т.е. приклеивания - поэтому она сидит на радиаторе крепче.

[Santyaga]

СПАСИБО, ДМИТРИЙ!
СПАСИБО, ОЛЕГ!
Картина прояснилась!

[yarishNEW]

Докладываю промежуточный результат по использованию данных "интересных" светодиодов на своем техническом аквасе.

На аквас 35 литров был сделан свет который имел 3 четких зоны разграничения освещения.
Все диоды 0,5Вт мощности.
С одной стороны стоит 6 светиков с такими диодами 4 шт. 6500К + 2 шт. "интересных" светиков.
С другой стороны стоит 6 светиков с диодами 4 шт. 6500К + 2 шт. 3100К - т.е. классическая схема.
Посредине стоит 6 штук светиков 6500К.

Светильник был сделан и поставлен на аквас практически перед Новым 2016 годом и вот за 2,5 недели имею некоторый результат.
К сожалению результат меня не удовлетворил.
Та сторона аквариума которая имела 2 "интересных" светодиода обрасла немного водорослями - это выразилось в появлении налета на листьях анубиаса и зелено-коричневый налет на стеклах.

Сегодня разворачиваю крышку на 180 градусов, чищу стекла и продолжаю эксперимент уже на второй половине аквариума.
Если эффект повторяется - значит "интересные" диоды в топку или нужно будет думать как их разбавлять больше белым светом.

[rjhytkbec]

Спасибо Олег за инфу о светиках.
И еще Олег не подумай что я умничаю но водоросли растут под любыми диодами ты скажи как трава на них реагигует довольна она ихним спектром да или нет

Сообщение отредактировал rjhytkbec - 16.1.2016, 14:34

[yarishNEW]

Согласен, что водоросли растут всегда, но тут лабораторная работа замешана именно на том, чтобы в разных углах одного аквариума получить одинаковые или разные результаты (тестовая и контрольная сторона).
Вода одна и таже, растючка одна и таже, грунт, УДО и т.д. тоже все одинаковое - только разный свет в разных углах - классическая лабораторка!

Чтобы сказать, что есть какая-то разница по реакции растений - так этого не заметил.
На той стороне где стояли "интересные" светики марсилия стелится - реакции никакой небыло.
Вот теперь над марсилией поставил 6500К+3100К и посмотрим как она отреагирует на этот свет за 2 недели - считаем это будет 1 февраля.
По результатам обязательно отпишусь.

[Виталий_tata]

Олег, не корректный опыт - хотя бы попробовать разделить акву непрозрачным ...., и тогда одна половина освещена *4 шт. 6500К + 2 шт. 3100К*, а вторая *4 шт. 6500К + 2 шт. "интересных"* , с циркуляцией воды меду половинками и примерно равным количеством одинаковых видов растений - ведь всё таки, светики создавались под сухопутные *плантации* и не учитывают наших реалий - водоросли

http://kirill1985.ru/pokupka/2694-svetodio...a-rastenij.html - внизу статьи интересные фото с СД болванкой

или нужно будет думать как их разбавлять больше белым светом.

Скорей всего.

Все диоды 0,5Вт мощности.

Звиняй, это ты их так запитал или действительно 0.5Вт

[yarishNEW]

не корректный опыт

ну ты прям хочешь, чтобы совсем всё идеально было.
Считаю что и такое разграничение по углам достаточно для получения общего представления о свете и его действии.

или действительно 0.5Вт

Действительно 0,5Вт и запитаны соответственно на эту мощность.

интересные фото с СД болванкой

Метод для меня известный, но не проверял - нужно заморочиться.

статьи

Статья .... мягко сказать .... никакая. Человек что-то, где-то закапипастил (вот ещё объяснение термина - попроще) и при этом совершенно некомпетентен в самом тексте капипасты.
Статейка рекламная в большей степени.

Сообщение отредактировал yarishNEW - 16.1.2016, 22:52

[Юрась]

Уважаемые коллеги...не могу понять назначение подложек, ведь у нас на форуме (и не только) люди крепят диоды непосредственно на радиатор...

Если использовать подложки-звёздочки, то можно обойтись вообще без термоклея. Но без термопасты ек обойтись.
Сначала смазав СД термопастой снизу паяем его на звёздочку. А уже саму звёздочку с СД монтируем куда угодно двумя маленькими саморезами. Естественно через термопасту.
Вопрос какой-либо экономии вряд ли можно рассматривать, подложки-звёзды тоже денег стоют, но тюбика термопастыпасты КТП-8 вам хватит на мешок светодиодов, и при необходимости схему на звёздочках и саморезах можно легко разобрать или изменить.
Когда клеим СД термоклеем прямо на радиатор - нужно подгибать ножки СД вверх, дабы избежать КЗ, на звезде-подложке ничего не подгибаем.
Ну, короче - это такое. Нужно попробовать так и так, кому что понравится.
Я, например, термоклей не юзаю. Только термопаста, подложки и саморезы.

[Santyaga]

И снова вопрос. Подскажите, коллеги, кабель какого сечения использовать для пайки светодиодов?

[yarishNEW]

Некорректный вопрос!

Для какой пайки? Какие светодиоды?

Для 1 или 3 Вт светики соединяя между собой использую провод 0,2мм2 - это приблизительно как проволочка провода идущая к стационарному телефону скрученная в 2 жилы.
Если питающий провод, то 2*0,35мм2 - тут не столько электрический вопрос, сколько вопрос прочности.

[Юрась]

И снова вопрос. Подскажите, коллеги, кабель какого сечения использовать для пайки светодиодов?

Бери 0.5мм2 - хватит с головой и на диоды и на сеть 220В. Я покупал медный многожильный провод 2х0,5мм2 в двойной изоляции. Часть его пускал на сеть 220В, а для диодов расчленял по одному проводу. И паяется легко, и мягенький и по току с запасом.

[Santyaga]

А какой лучше использовать, одножильный или многожильный?

[yarishNEW]

А я пользуюсь жестким проводом - с ним мне легче работать.

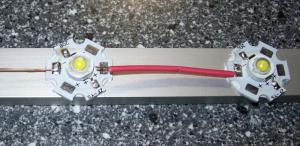

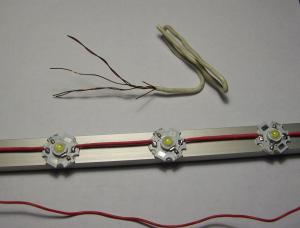

Вот изваяние сегодняшнего вечера - провод для пайки взят с отходов советского полугибкого провода 2,5мм2 который был распущен на 7 жил - вот ими я и паяю соединения.



Ещё напишу такое замечание - чем толще провод, тем легче отрывается контактная площадка или вывод светодиода от основания.
Хорошо если есть после этого к чему припаяться, а если нет?

Сообщение отредактировал 364 - 22.1.2016, 9:25

Причина редактирования: чистка темы от флуда

[Andrey77]

Я на ремонт покупал 1.5кв мм усеченку. Ну я понимал что усеченка будет меньше, но когда замерил реальную - 0.64 кв мм я в шоке был (это если без матов)
По теме - кому что нравиться, и что есть в загашнике.
У меня полно отходов FTP кабеля. Он вроде сечением 0.22. Мне с ним приятно работать. От светильника до драйвера купил красивенькие 2х0.35.

Сообщение отредактировал 364 - 22.1.2016, 9:25

Причина редактирования: чистка темы от флуда

[Юрась]

У меня возник вопрос.
Вчера попробовал водключить 1w СД на 350мА к драйверу, который идёт под 3w СД на 700мА.
Подключил по такой схеме

СД не поработали и минуты, как начали явно тускнеть, то есть шабашить. Ток в цепи замерить не успел. Схема-то по ходу правильная.
Что может быть не так?
3w СД от этого драйвера работают нормально. Ток в цепи около 650мА

Сообщение отредактировал 364 - 22.1.2016, 9:25

Причина редактирования: чистка темы от флуда

[rjhytkbec]

Юрась
Вот по моему нормальная статья как подключать паралельно диоды
http://redblue.com.ua/forum/osnovnaya-info...y-ot-chego.html
http://le-diod.ru/podklyuchenie-ustanovka/...ie-svetodiodov/

[Юрась]

Частично не согласен!!
3Вт сведодиоды есть и на 2,5В и на 3,5В, в зависимости от цвета. Синие и красные например. Но это мелочи.
Ларчик открылся довольно просто. Я не стерпел и заморочился измерениями.
При помощи вот этого устройства:

выяснилось, что здохшие диоды были на 0.5Вт и потребляли ток при устойчивом свечении всего 120мА !! Именно поэтому моя схема последовательно-паралельного включения и не проканала.
Когда же я подключил СД из другой партии по той же схеме - всё работает на УРА. Без всяких сопротивлений. и ток в каждой из двух веток составляет 320мА. а в целом 640мА, и 1Вт светики нормально работают от драйвера для 3Вт светиков при последовательно-паралельном включении при соблюдении падения напряжения.
Я заказывал у дружественных китайсов теплые(3000к), холодные(6500к) и нейтральные (5000к) диоды, по 100 шт. каждых.
Так вот нейтральные и холодные работают на 300мА, а тёплые на 120мА !!, хотя все позиционировались как 1w светодиоды!! Как только я начал добавлять ток на тёплый СД - он начал резко деградировать уже при 200мА. Напряжение при этом было около 4В.
Такие дела. Примите к сведению.
Холодные и нейтральные СД китайсы прислали с четырмя нитями к кристалу, а тёплые - с двумя, хотя я точно знаю, что есть нормальные тёплые СД с четырмя нитями.

[yarishNEW]

В дополнение к своему сообщению от 16 января - имеем 3 недели после перворота крышки.
Результат - данные диоды провоцируют появление коричневого налета на стеклах - растения растут как обычно, супер-пупер скачка в росте не увидел.
Правда всё то, что вылезло из воды под ними вроде бы как жирне выглядит.


Сегодня опять переворачиваю крышку и проверяю повтор обрастания стекол в другом углу акваса.

Выводы:
- светодиоды использовать можно, но супер результата ожидать не стоит - получаем как бы бюджетный вариант красно-синего спектра от отдельных светиков;
- при недостаточно "разведении" белым светом, спектр "фито"-диода приводит к появлению коричневых водорослей на стенках акваса;
- растения, рыбас, криль подсвечивается красно-розовым светом (синего совсем невидно) - это дает лучшую визуализацию красных оттенков;
- считаю, что появление подобных диодов вполне оправдано - вот только росказни об их супер-пуперовости являются маркетинговым ходом для обывателя.

[Юрась]

- растения, рыбас, криль подсвечивается красно-розовым светом (синего совсем невидно) - это дает лучшую визуализацию красных оттенков;

Во, а если светить основной свет холодными и тёплыми диодами плюс красные и синие - то на рыбасах очень хорошо отбивается и красный и синий ! И усё красиво!
