Ремонт ''хитрого'' редуктора для СО2 системы, может кто подскажет где такие редуктора используются? Опции

[yarishNEW]

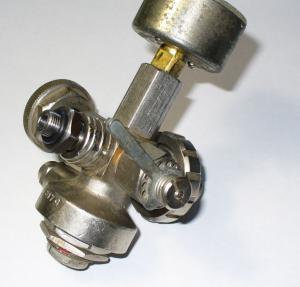

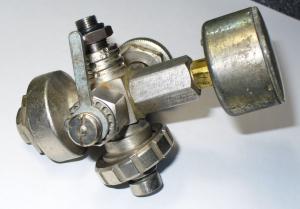

Попал в руки "хитрый" редуктор от форумчанина с просьбой собрать на него СО2 систему и заодно проверить.
Почему "хитрый"? - просто раньше я с такими не сталкивался. Есть предположение, что это кислородный редуктор от какой-то медицинско\спасательно\пожарной системы - но это только предположение.
Может кто знает? напишите мне подсказку! Тут уже чисто спортивный интерес, чтобы привести его в божеский\работоспособный вид и состояние.

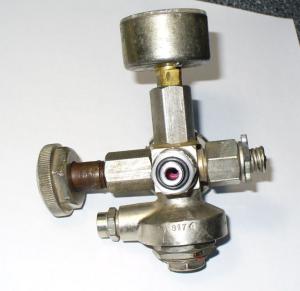

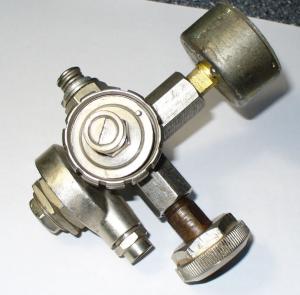

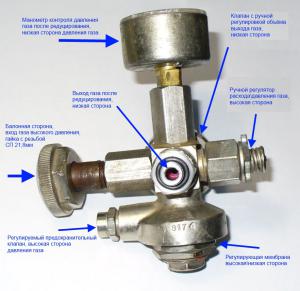

Вот , что удалось узнать про данный редуктор после подключения его к баллону СО2


Сообщение отредактировал yarishNEW - 13.1.2015, 16:24

[yarishNEW]

Собственно это даже на ремонт редуктора, а приведение его в рабочее состояние.
Сломанных частей вроде нет, а вот загаженность внутренностей какими-то окислами (видимо баллон переворачивали) необыкновенная. В добавок свистит со всех щелей.
Видимо до меня хотели с этим редуктором разобраться и запустить в работу, но не получилось.
О предыдущей разборке сужу по тому усилию которое прикладывал при раскручивании редуктора - собственно не прикладывал, можно сказать раскрутил руками и гаечным ключем.
Хорошо, что мембраны\диафрагмы регулировочные не сдергивали - стоят ещё СССР-времен изготовления - давно таких уже невидывал.


Принял решение полностью раскрутить редуктор, вычистить его от окислов и ржавчины.
Начал с предохранительного клапана, он самый маленький

Сообщение отредактировал yarishNEW - 13.1.2015, 16:45

[yarishNEW]

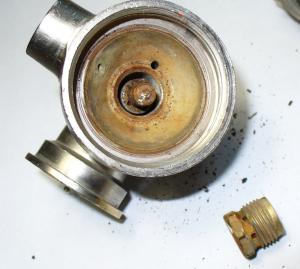

После вчерашней чистки в редукторе проявились "новые отверстия".

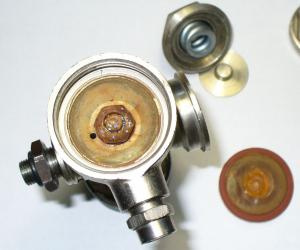

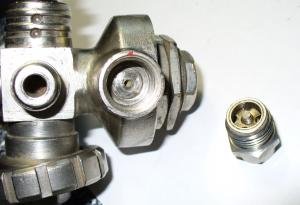

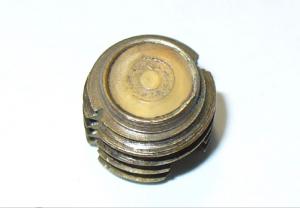

"Нашлись" под слоем грязи полиуретановые прокладки - правда на фото видна их выработка и наличии металлических включений, но это поправимо.


Предохранительный клапан после чистки "почему-то" стал нормально держать давление.

[Виталий_tata]

Может кто знает?

Добрый.
Олег, а ты - всё в трудах?!

Олег, с такими в пожарке не сталкивался, у нас лёгочники(наподобие ныряльных(акваланги:), что в КИПах, что в АСВ.
Кислород, чистый, очень агресивный, почему и спец сплавы, но такого мусора не видел - детали в твоём, сильно засранныезагаженные - значит, мог стоять где то на промышленном оборудовании, с пром газом - у них очистка слабая, да и концентрация не та.

[yarishNEW]

Олег, а ты - всё в трудах?!

Да есть немного.
Правда завтра поеду к брату на село оттянусь.
Брат просил помочь по ремонту санузла, хотя потом сказал, что стол к приезду будет накрыт , думаю до работы ход не дойдет.
Мы с ним Новый 2015 год ещё не отмечали вместе

Сообщение отредактировал yarishNEW - 16.1.2015, 22:38

[jura2012]

у мене було щось схоже,з медицинського кисневого балона

[yarishNEW]

Вот и я о том же

это кислородный редуктор от какой-то медицинско\спасательно\пожарной системы - но это только предположение.

[Владимир-16]

Олежка привет .Я даже знаю того формучанина,-о ком идет речь... Он наверно и претставить не мог,сколько он тебе морочет голову,и в какую КОПЕЕЧКУ ЕМУ ЭТО ОБОЙДЕТЦА Вижу что мастера по редукторам, очень ЗАЦЕПИЛ ЭТОТ РЕДКОСНЫЙ ЭКЗЕМПЛЯР Ну что могу пожелать вам УДАЧИ В НЕЛЕГКОМ ДЕЛЕ

Сообщение отредактировал Владимир-16 - 16.1.2015, 23:23

[korgeka]

Олег, день добрый, с праздником КРЕЩЕНИЯ ГОСПОДНЯ ! Видел я такие редуктора, но с ними не работал...Если хочешь узнать о редукторе ПОДРОБНУЮ информацию - найди знакомого МЕДТЕХНИКА, эти редуктора применяются в РЕАНИМАЦИОННОЙ и ИНГАЛЯЦИОННОЙ аппаратуре....Буду рад, если чем то помог тебе...Удачи! korgeka.

[yarishNEW]

Жека! Спасиб за подсказку, будем поискать!

[Владимир-16]

Олежка Ивановичь,- с ПРАЗНИКОМ вас!На вас батенька, вся надежда

[yarishNEW]

Спасиб за поздравление, взаимно!

Всё будет нормально работать, подмарафечу и будет ОК!

[yarishNEW]

На выходных получилось немного позаниматься разборкой редуктора.

В первую очередь отрезал кольцо которое нужно было для крепления дыхательного мешка. Теперь оно не будет болтаться как "селедка на проволочке".

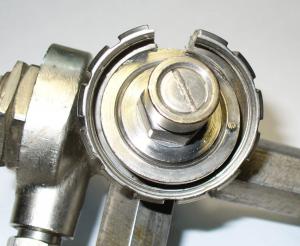

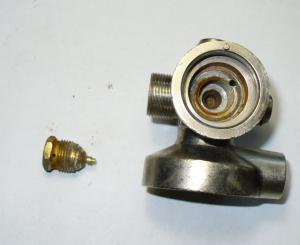

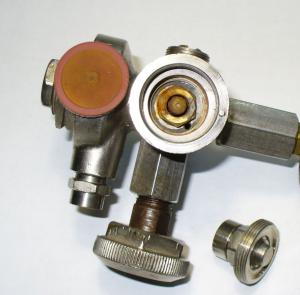

Следующим этапом пошла разборка .... назову это так ... нажимного клапана для наполнения дыхательного мешка. На фото видно слой ржавчины который покрывает внутренности корпуса и мембрану.

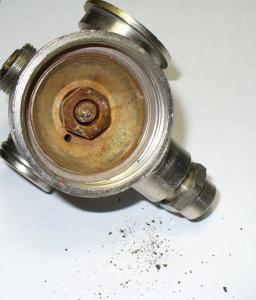

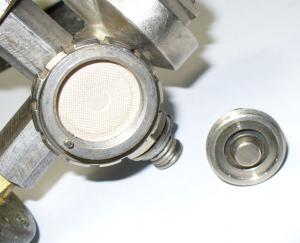

Дальше, хуже , снял мембрану основной редуцирующей полости редуктора - опять ржавчина, ржавчина, ржавчина и отвалившиеся куски ржавчина которые элементарно могли бы забить электроклапан и пневмодроссель тонкой регулировки - про последствия думаю рассказывать ненужно.

Пробую открутить внутренние болты, чтобы добраться до внутренностей. Однако не тут-то было, все резьбы окислились до такой степени, что обычным торцевым ключем ничего открутить не получилось.

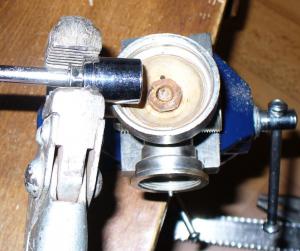

Пришлось взять газовый ключ "попка" №1 и уже с помощью этого усилителя получилось, что-то открутить. Опять ржавчина, ржавчина ... и матерные слова.

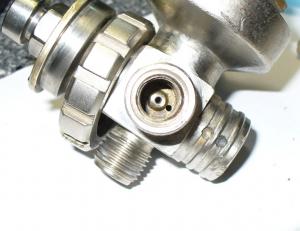

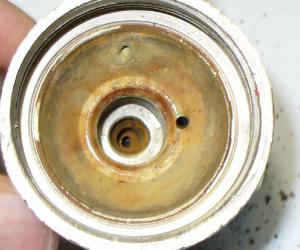

На фото видно как ржавчиной затянуло переходное отверстие подачи редуцированного газа на низкую сторону.


Сообщение отредактировал yarishNEW - 26.1.2015, 19:45

[yarishNEW]

Продолжаю разборку и чистку.

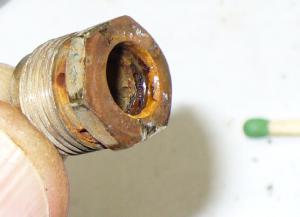

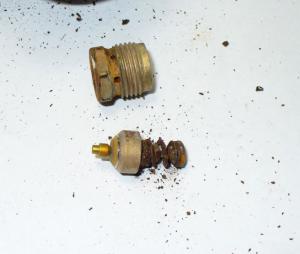

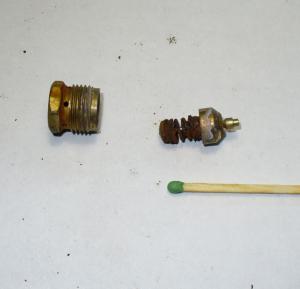

Запорно-регулирующий клапанец на дыхательный мешок вообще так "закоксовался" ржавчиной, что вытащился в полном сборе. Накапал во все щели силикона жидкого - получилось вытащить внутренности.
Спичка лежит для масштаба.

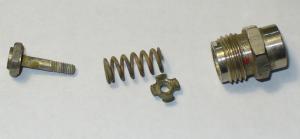

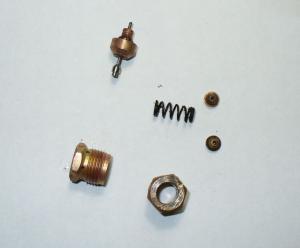

Со вторым запорно-регулирующим клапанцом (который стоял на первичном давлении) дела обстояли хуже - пружина полностью рассыпалась, шток диаметром около 1 мм с мелкой резьбой изогнут и заклинен.

Количество въевшейся ржавчины-грязи .... эээ ... превысило все ожидания

Сходил на кухню за рюмкой, наполнил её едкой жидкостью "секретного состава" и побросал в неё все мелкие деталюшки.
Завтра ржавчина немного откиснет и можно будет без сильных механических усилий счистить её с поверхности.


Сообщение отредактировал yarishNEW - 26.1.2015, 21:24

[yarishNEW]

Вытащил из "секретного состава" деталюшки. Ржавчина размякла и я без проблем счистил крупные отложения.

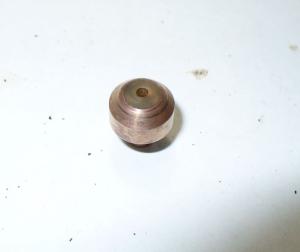

Очередной раз "проявились" ещё какие-то технологические отверстия ранее забитые ржавчиной.

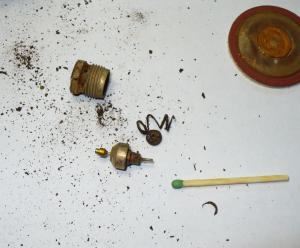

Регулировочная пружина в некоторых местах совсем истончилась от ржавчины - нужно будет найти уже 2 новых пружинки для этих запорно-регулирующих клапанцов.

Обнаружилась после очистки очередная втулка из полиуретана


Сообщение отредактировал yarishNEW - 27.1.2015, 11:46

[yarishNEW]

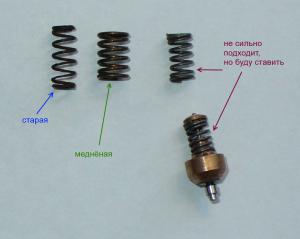

Сегодня нарыл на базаре всё-таки хоть какие-то подходящие пружинки.


Образца с собой небыло, поэтому полагался только на свою память.
Меднёная (самый цымес! ) к сожалению не подошла по диаметру, ну а вторая подошла по диаметру , но немного меньше по длинне.
Усилие на сжатие тоже получилось немного меньше, чем у родной - ну да отступать некуда - буду собирать редуктор.
Если при опробывании редуктора запирающее усилие на клапане будет маленьким, то попробую немного растянуть пружинку, а там посмотрим.

[KRustik]

Как дела обстоят с редуктором?

[yarishNEW]

Лежит бедняга .
Всё ещё в поисках пружинок - оказалось, что это самая большая затыка, для нормальной работы имеет значение и длина и усилие которое нужно для сжимания пружинок.

[KRustik]

А на советские манжеты так и не нашли?

[yarishNEW]

С манжетами тоже проблемы, нет даже материала из которого можно самому сделать.

Пока небыло войны, то ремкомплекты на редуктора ещё как-то проскакивали в продаже, а сейчас ..... никаких предложений нет.
