Здравствуйте, коллеги!
Приобрел для аквариума слишком мощную помпу (сработала не хорошая привычка, чтобы "было с запасом"), соответственно в акве установилось слишком уж сильное течение. После не долгого размышления решил поставить "флейту" (дождевалку). Поскольку по складу я гуманитарий, то что-то изготавливать своими руками - это не для меня. Походы по магазинам, как offline, так и online ничего не дали - полное отсутствие искомого. Рынок тоже не помог - нашел только в одном месте - б/у, состояние отвратительное (продавец даже помыть поленился), да к тому же длина флейты оказалась вдвое короче необходимой... Хочешь-не хочешь придется делать самому...

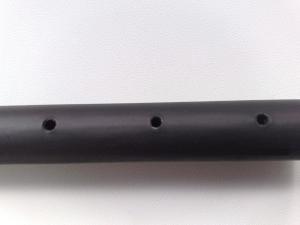

Изучение Интернета показало, что изделие не сложное и как следствие мало примеров с описанием. Больше других мне приглянулся этот вариант, где описывается как собрать флейту из комплектующих для капельного полива. Чем приглянулся? Во-первых, не нужно "изобретать велосипед", а просто воспользоваться готовыми деталями (к тому же по очень интересным ценам), а во-вторых, очень не хотелось иметь на черном аквариумном фоне белую или серую флейту, как в других вариантах. Обогащенный почерпнутыми знаниями, я отправился по магазинам, торгующим аксессуарами для капельного полива. С каждым посещением такого магазина, я становился все более и более задумчивым. Так необходимой мне трубы нигде не было, везде только лента. Наконец счастье улыбнулось мне - в "Эпицентре" я наконец то нашел то что искал!! Но улыбка вышла похожей на оскал, т.к труба продавалась бухтой 50 м... а у меня аква 80 см... Это была последняя надежда. Но проблему нужно было решать и я стал смотреть на все, что хоть немного подходило бы под мои требования. Удлинитель для опрыскивателя, трубка регулирующая жалюзи, ручка от швабры и т.д., единственное на что я не смотрел так это на металлопластиковые трубы, ну не хотелось мне метал в акве (хотя реально площадь соприкосновения там стремится к нулю). И вот когда я был уже на грани отчаяния мой взгляд уперся вот в это:

Прикрепленное изображение

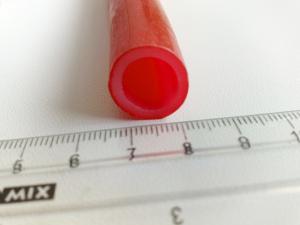

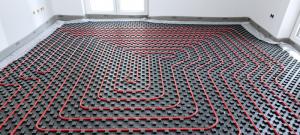

"Это" - оказалась труба для водяного теплого пола наружный диаметр 16, внутренний 12 мм. Как объяснил мне продавец они бывают как металлопластиковые, так и из полиэтилена.

Прикрепленное изображение


Заплатив 9 грн я стал обладателем вожделенного метра трубы ярко красного цвета. Когда труба оказалась у меня в руках, мозги стали работать нормально и красный цвет меня уже не пугал. Я завернул на соседний ряд, где приобрел метр черной термоусадки за 16 грн (это была самая дорогая покупка для моей "флейты") и уголок для капельного полива за 2,50 (хотел и заглушку, но их не оказалось).
Здесь еще кто-нибудь есть? Вы один остались? Спасибо за терпение, развязка уже близко!
Итак, поскольку труба продается в бухтах, то при покупке она выглядит, как детский обруч, а мне она нужна прямая. Чтобы ее выровнять можно воспользоваться строительным феном либо газовой конфоркой. Поскольку фен у меня есть, то я воспользовался им.

Прикрепленное изображение

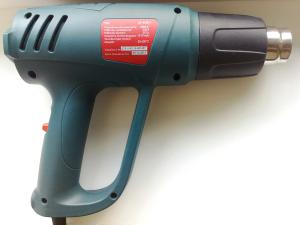

Слегка разогрев небольшой кусок трубы феном, выравниваю его руками и опускаю в воду. Постепенно труба становится ровной. Затем ножом или ножовкой по металлу отрезаю нужную мне длину -75 см (аквариум 80 см).

Прикрепленное изображение

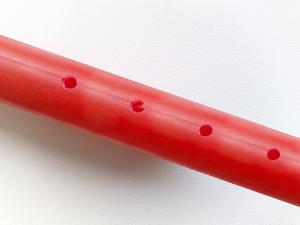

Далее маркером размечаю трубу под будущие отверстия. Расстояние между ними делаю 4 см, диаметр 4 мм. В статье первоисточнике отверстия 6 мм, но я решил, что это слишком большие. Но как показали результаты 6-ка была бы то, что надо... Сверло брал "перо" по дереву.

Прикрепленное изображение


Далее продеваю трубу в термоусадку и отрезаю с небольшим запасом с каждой из сторон (а не как на картинке).

Прикрепленное изображение

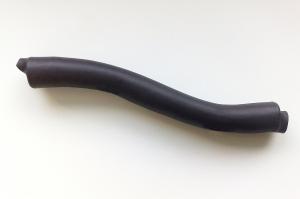

Чем дальше, тем проще. Под воздействием фена усадка сжимается, плотно облегая трубу. Канцелярским ножом обрезаю на торцах излишки термоусадки и получаю черную матовую обрезиненную трубу. Любовался бы и любовался, но нужно доделывать...

Прикрепленное изображение

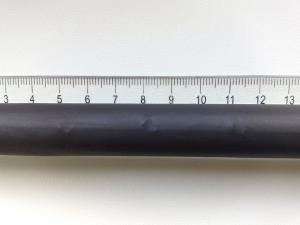

Далее разогрев на газу пистолетный дюбель по бетону, прожигаю им термоусадку над просверленными отверстиями. Поскольку усадка садится очень плотно, то отверстия просматриваются хорошо.

Прикрепленное изображение


Ну вот и все - "флейта готова"!! Но поскольку материал у меня оставался, то я решил сделать переходник с помпы на флейту. Технология изготовления та же, только вот с формой пришлось немного повозиться, чтобы избежать двух угловых соединений.

Прикрепленное изображение


Прикрепленное изображение


В качестве соединительных уголков использовались уголки от капельного полива. Для того чтобы они подошли пришлось срезать канцелярским ножом уплотнительную насечку, укоротить их и снять фаску в местах реза.

Прикрепленное изображение


Далее при помощи фена нагреваю край трубы, вставляю уголок и под воду. (Материал труб в описании указан как термоусадочный пластик, но я думаю что это полипропилен.) Интересная деталь - после того, как уголки стали на место я решил увековечить свое творение и пофотать переходник с уголками и без. А когда на следующий день стал собирать все, чтобы поместить в аквариум, оказалось, что уголки категорически на хотят становится на место, пришлось снова воспользоваться феном. Для соединения с помпой я использовал обрезок от уголка.

Прикрепленное изображение

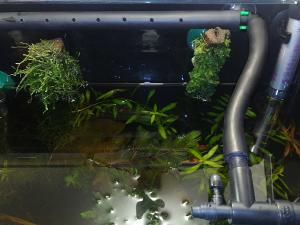

В аквариуме это выглядит так:

Прикрепленное изображение


Если кому то эта статья пригодится и он решит ею воспользоваться, настоятельно рекомендую из обрезков материала изготовить мини флейту от начала до конца, чтобы потренироваться (эта информация для "мастеров" вроде меня).


--------------------


4
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Ответов (1 - 17)
литовец
сообщение 3.12.2014, 21:38
Сообщение #2


Дмитрий-свой на Aquafanat.com.ua
*****
Группа: Журналисты
Сообщений: 4 627
Регистрация: 6.6.2009
Из: Клайпеда
Литва Литва
Благодарности: 13013 раз(а)


hi.gif Santyaga Отличная реализация. Теперь вопрос: не пробовали гнуть на 90 градусов?


--------------------
каждый суслик в поле агроном.


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Santyaga
сообщение 3.12.2014, 21:58
Сообщение #3


Aquafanatic
*****
Группа: Журналисты
Сообщений: 2 923
Регистрация: 4.9.2014
Из: Запорожье
Украина Украина
Благодарности: 6741 раз(а)


литовец, спасибо!!
Я затупил. Пробовал, но эта мысль пришла мне в голову уже после того, как я просверлил отверстия. Когда то слышал, что для этого нужно трубу (как металлическую, так и пластиковую плотно набить песком, закрыть отверстия и потом уже гнуть. Без песка место сгиба плющится, если даже сделать больше закругленность получается не очень красиво...


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Disillusioned
сообщение 3.12.2014, 22:19
Сообщение #4


Активный аквариумист
***
Группа: Партнёры
Сообщений: 173
Регистрация: 10.11.2012
Из: Подольск
Россия Россия
Благодарности: 370 раз(а)




Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Gepard
сообщение 3.12.2014, 23:17
Сообщение #5


Активный аквариумист
***
Группа: Партнёры
Сообщений: 149
Регистрация: 4.2.2014
Из: Харцызск
Украина
Благодарности: 213 раз(а)


сделано добротно, красиво, стильно. На высшем уровне good.gif
Будет хорошим пособием для изготовления самодельной флейты...

Сообщение отредактировал Gepard - 3.12.2014, 23:17


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Santyaga
сообщение 3.12.2014, 23:40
Сообщение #6


Aquafanatic
*****
Группа: Журналисты
Сообщений: 2 923
Регистрация: 4.9.2014
Из: Запорожье
Украина Украина
Благодарности: 6741 раз(а)


Спасибо drinks.gif

Сообщение отредактировал Santyaga - 20.2.2015, 13:49


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
macik
сообщение 11.6.2015, 8:56
Сообщение #7


Свой на Aquafanat.com.ua
****
Группа: Журналисты
Сообщений: 593
Регистрация: 25.5.2014
Из: Мукачево
Украина Украина
Благодарности: 500 раз(а)


Отличная идея. Надо будет сделать именно таким макаром и у себя.


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Santyaga
сообщение 11.6.2015, 9:58
Сообщение #8


Aquafanatic
*****
Группа: Журналисты
Сообщений: 2 923
Регистрация: 4.9.2014
Из: Запорожье
Украина Украина
Благодарности: 6741 раз(а)

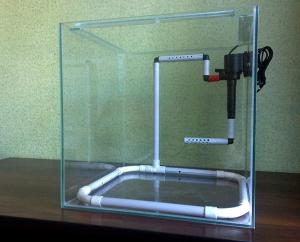

Есть возможность еще удешевить стоимость флейты. В этой теме я писал об этом.

Прикрепленное изображение


Но есть небольшое НО. Поскольку материал для прокладки кабелей, используемый в ней, значительно тоньше, то работать с нагревом термоусадки нужно очень аккуратно. Хотя есть и плюс - не нужно выравнивать трубку поскольку она идет не в бухте, а прямой трубкой


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
pimass
сообщение 21.6.2015, 17:00
Сообщение #9


Активный аквариумист
***
Группа: Партнёры
Сообщений: 279
Регистрация: 15.9.2009
Из: Винница
Украина Украина
Благодарности: 730 раз(а)


Сегодня повторил конструкцию, правда шланг брал ПВХ черный стенка 1мм толщиной, так что реализация еще и упростилась smile.gif


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Santyaga
сообщение 21.6.2015, 18:13
Сообщение #10


Aquafanatic
*****
Группа: Журналисты
Сообщений: 2 923
Регистрация: 4.9.2014
Из: Запорожье
Украина Украина
Благодарности: 6741 раз(а)


Хорошо бы и фото в тему. А шланг ПВХ от чего


--------------------
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
pimass
сообщение 23.6.2015, 13:29
Сообщение #11


Активный аквариумист
***
Группа: Партнёры
Сообщений: 279
Регистрация: 15.9.2009
Из: Винница
Украина Украина
Благодарности: 730 раз(а)


От поливной системы. Диаметр наружный 16 мм. Точно как Ваш красный (в бухтах продают), только черного цвета и толщина стенки 1мм. Единственное, что когда писал предыдущий пост ошибся, это не ПВХ, а полиэтилен. Труба вот такая, метр трубы и затычка, стали в 5,50 грн. так что бюджетней уж некуда smile.gif

Сообщение отредактировал pimass - 23.6.2015, 13:35


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Володимир
сообщение 23.6.2015, 22:05
Сообщение #12


Свой на Aquafanat.com.ua
****
Группа: Партнёры
Сообщений: 851
Регистрация: 21.5.2012
Из: Киев, Оболонь
Украина Украина
Благодарности: 1411 раз(а)


для чого так ускладнювати: товстостінна трубка + термоусадочна трубка?!

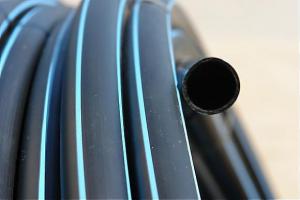

давно придумали тонкостінну поліетиленову трубу чорного кольору для питної води
продається в Епіцентрі і т.п. в бобінах і в нарізаних по 3 м шматках... можливо у Вас в будівельному гіпермаркеті і по 1 м є.
я собі для флейти і т.п. взяв шматок 3 м - ціна копійчана
Прикрепленное изображение


Сообщение отредактировал Володимир - 23.6.2015, 22:06


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Santyaga
сообщение 23.6.2015, 22:39
Сообщение #13


Aquafanatic
*****
Группа: Журналисты
Сообщений: 2 923
Регистрация: 4.9.2014
Из: Запорожье
Украина Украина
Благодарности: 6741 раз(а)


Прикольно! good.gif
С каждым разом варианты все бюджетнее и бюджетнее! Еще немного и появятся совсем бесплатные!

Один вопрос, а как она в плане выравнивания?

Сообщение отредактировал Santyaga - 24.6.2015, 10:39


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
macik
сообщение 25.6.2015, 14:04
Сообщение #14


Свой на Aquafanat.com.ua
****
Группа: Журналисты
Сообщений: 593
Регистрация: 25.5.2014
Из: Мукачево
Украина Украина
Благодарности: 500 раз(а)


Цитата(Santyaga @ 23.6.2015, 22:39) *
Прикольно!
С каждым разом варианты все бюджетнее и бюджетнее! Еще немного и появятся совсем бесплатные!

Один вопрос, а как она в плане выравнивания?

этой-же трубой можно и обратный доник сделать. Только твоими уголками для полива соединить ...


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
pimass
сообщение 25.6.2015, 14:07
Сообщение #15


Активный аквариумист
***
Группа: Партнёры
Сообщений: 279
Регистрация: 15.9.2009
Из: Винница
Украина Украина
Благодарности: 730 раз(а)


Я знаю, прикрутил темя присосками по длине, вроде ровно вышло, правда минут 15 ровнял "на колене" до этого....


--------------------


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
macik
сообщение 25.6.2015, 17:30
Сообщение #16


Свой на Aquafanat.com.ua
****
Группа: Журналисты
Сообщений: 593
Регистрация: 25.5.2014
Из: Мукачево
Украина Украина
Благодарности: 500 раз(а)


Цитата(pimass @ 25.6.2015, 14:07) *
Я знаю, прикрутил темя присосками по длине, вроде ровно вышло, правда минут 15 ровнял "на колене" до этого....

Я думаю если в нее что-то вставить нагреть феном до градусов 80 и остудить в таком положении то она застынет на вечно !


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Володимир
сообщение 25.6.2015, 19:17
Сообщение #17


Свой на Aquafanat.com.ua
****
Группа: Партнёры
Сообщений: 851
Регистрация: 21.5.2012
Из: Киев, Оболонь
Украина Украина
Благодарности: 1411 раз(а)


трубку не потрібно гріти - рівняється елементарно!
і в Епіцентрі трьох метрові шматки продаються вже вирівняні wink.gif
на місці відріжте +/- потрібний розмір для легшого транспортування

Сообщение отредактировал Володимир - 25.6.2015, 19:17


Благодарности:
Перейти в начало страницы
Вставить ник
+Цитировать сообщение
Веселка
сообщение 9.7.2016, 18:22
Сообщение #18


Новенький на форуме
*
Группа: Пользователи
Сообщений: 9
Регистрация: 4.6.2016
Из: Запорожье
Украина
Благодарности: 3 раз(а)


drinks.gif ....... я промолчу = ) wink.gif
