Подключение светодиодов (LED)! Как должно быть?, сплошные непонятки Рейтинг Опции

[Senturio]

Вчера спаял пробную подсветку на разных по типу светодиодах и прошу помощи разобраться с питанием. Драйвер взял такой как у топикстартера LPC-35-700 поскольку планировал питать разные по току диоды: XTEWAT - холодные током 700 мА (разгонять выше не планирую) и модули из трех 1 Втных - питание 3 Вт ток 350 мА. В общем так хотелось увидеть модный нынче свет шо закончил паять в 3 ч ночи благо семью отвез к теще и никто не мешал вспомнить как чешутся "очумелые ручки" - когда все было спаяно включил драйвер в сеть и полный ппровал ничего не горит. Начал мультиметром звонить все что можно - светики все целые (загораются) - уже порадовало. Потом проверил Cree диод подключив его один на драйвер - чувство радости наполнило мои глаза - драйвер целый. Седня уже нашел несколько косяков после пайки - было КЗ на подложку диода и как следовало на корпус радиатора - устранил (С флюсом надо будет не экспериментировать больше). Потом нашел в модулях некое несоответсвие маркировке - на модуле стоит три диода - катод первого по ходу диода обозначен плюсом, а анод минусом - подавая напругу от мультиметра горит СД с точностью именно наоборот маркировке Китайцев. Теперь схема имеет ли она право на жизнь или придется разделять ветки на две и в первой с модулями на 350 мА паять их последовательно и ставить ограничивающий резистор? фотки света от одного светодиода Cree в аквасе- ну и сама подсветка. Насчет линз - испытал две (брал на пробу два типа) 10 град - дает сильно концентрированный в точку фокус, а линза на 35 град не освещает качественно края - по центру вроде как рассеивает свет в круге. Без линз пока светит интереснее.

Сообщение отредактировал Senturio - 4.2.2013, 19:55

Эскизы прикрепленных изображений



[Serij0109]

Спасибо Вам за столь интересную тему! Буду с удовольствием следить! Подпись

[Володимир]

Senturio, підкажіть будь ласка, якщо діодів 13 шт. (вперемішку 1 і 3 Вт) на 1 метр швелера, то якої ширини потрібен швелер, щоб його було достатньо без додаткових радіаторів чи вентиляторів?
дякую

[yarishNEW]

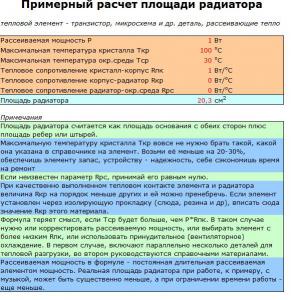

На каждый Вт рассеиваемой мощности необходимо по минимуму 20кв.см радиатора - алюминиевая пластина толщиной 2-5мм (5 мм лучше) и размером 4*5см.
Детальней можно почитать здесь - Радиаторы и охлаждение

Для Вашего случая 13 светиков*3Вт = 39Вт - тогда радиатор должен иметь площадь - 39Вт * 20 кв.см = 780кв.см


Сообщение отредактировал yarishNEW - 20.7.2013, 12:44

Эскизы прикрепленных изображений



[Senturio]

В подсветке произошли за неделю небольшие изменения: сынуля (фото юного мастера-ломастера прилагается) добрался до таймера с красивыми светодиодиками - в итоге многократных клацаний кнопочек Пуск и Стоп - выгорели три светодиода в китайских сборках. Перепаял исключив таким образом одну тройку светодиодов из общего количества. Вентилятор заменил на 80 мм компьютерный - без дела после сборки нового компьютера лежал - вот пристроил. Вот и все - растения после лета выглядят не очень, поэтому фото через недельку сделаю - только вчера СО2 стал давать и удо.

Эскизы прикрепленных изображений



[Senturio]

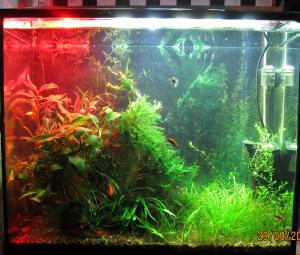

Последнее фото подсветки - две недели назад был впаян красный светодиод вместо сгоревшей сборки китайцев. По травке пока не ясно нравится ей или нет - но рыба как то намного приятнее стала выглядеть - не такая бледная пецилия и красные людвигии тоже насыщенно выглядеть стали. Растения за месяц подачи со2 и удо преобразились - мхи разрослись, бликса и элеохарис пораскустились. Людвигия медленно растет - но это следствие недостатка света в левом углу.

Эскизы прикрепленных изображений



[Володимир]

хм... це якийсь жарт?! якась дискотека (ІМХО)

[~~DANILA~~]

Напрашивается вопрос - это на фото так получилось, что левая сторона красная , или же и на самом деле так?

[Senturio]

Напрашивается вопрос - это на фото так получилось, что левая сторона красная , или же и на самом деле так?

На самом деле - 630 нм длина волны диода. Аква как экспериментальная база для проверок светодиодных подсветок используется, для эстетики там места нет - никто на него не смотрит более чем покормить рыб один раз в день. Ну и подмену сделать раз в неделю.

[Senturio]

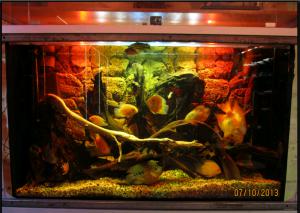

Сделал подсветку витринного аквариума цихлидника 500 литров - 8 шт светодиодов ХТЕ 1 Вт - для красоты в углах поставили красные светодиоды. Раньше освещался лампами 54 Вт - две шт. Экономия по затратам на свет более чем внушительная.



Сообщение отредактировал yarishNEW - 10.10.2013, 21:04

Причина редактирования: ужато фото

[Senturio]

После долгих сборов наконец то переделал подсветку креветочника на 10 л.
Почему переделал:
1. Лампа сгорела одна (экономка 10 Вт), а вторая уже давно выгорела Fluora 15 Вт.
2. Свет от этих ламп был недостаточен для нормального роста лилаеопсиса и карликового элеохариса.
3. Увеличить количество ламп увы не представлялось возможным - да и габариты этих двух ламп уже не давали по всему обьему дна нормально обслуживать акву.
4. Хотелось получить свет совсем иного типа с солнечными лучами на дне - тут постоянно работает компрессор поэтому есть волнение поверхности воды

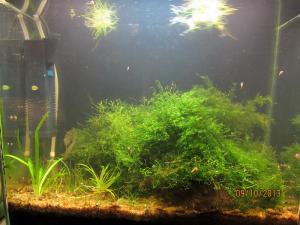

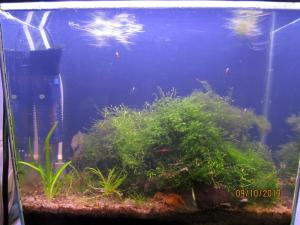

Вот для сравнения два фото: на первой светит 15 Вт Осрам флуора на второй 3 светодиода Cree (два теплых и один CoolWhite 7000 К). На третьей попался рак в кадр - выглядит он бледновато - красного оттенка не хватает конечно в спектре, но если поставить еще и красный светодиод то будет явно перебор по мощности. Поэтому буду смотреть на развитие растений при такой мощности. Нагрев профиля идет не более 37 С.

Сообщение отредактировал Senturio - 10.10.2013, 9:47

Эскизы прикрепленных изображений



[Володимир]

Сделал подсветку витринного аквариума цихлидника 500 литров - 8 шт светодиодов ХТЕ 1 Вт - для красоты в углах поставили красные светодиоды. Раньше освещался лампами 54 Вт - две шт. Экономия по затратам на свет более чем внушительная.

у Вас є світлина зі "старим" світлом? мені здається, що з ЛЛ було світліше....

Сообщение отредактировал Володимир - 9.10.2013, 21:36

[~~DANILA~~]

Senturio, с фотками Вы психонули(и уже не в первой), размер 4000х3000 и объём по 3мегабайта - явный перебор.
Правила проекта.
6. Создание новых тем.
6.5. ...........Желательно предварительно подготовить изображение для размещения, максимальный размер 1600х1200 пикселей, оптимальный 800х600 (этого обычно достаточно практически для любых случаев). Место под ваши изображения неограничено, ограничено только место для каждого сообщения до 10 мгб, этого обычно достаточно чтобы разместить до 20-30 качественных фотографий.

Сообщение отредактировал ~~DANILA~~ - 10.10.2013, 9:06

[Senturio]

Сделал подсветку витринного аквариума цихлидника 500 литров - 8 шт светодиодов ХТЕ 1 Вт - для красоты в углах поставили красные светодиоды. Раньше освещался лампами 54 Вт - две шт. Экономия по затратам на свет более чем внушительная.

у Вас є світлина зі "старим" світлом? мені здається, що з ЛЛ було світліше....

Могу померять люксметром - но визуально дно освещается лучше чем было. Тут свет совсем другой - он светит намного желтее и оттенки черного передаются лучше, а это делает контрастнее картинку, а при ЛЛ свете черный был с синевой и растения совсем по другому выглядели. Еще кажется что картинка темнее со светодиодами, потому что задний фон не подсвечивается ими в такой степени как при ЛЛ свете. Если их поворачивать в сторону задней стенки картина меняется - но увы мне нужен свет на грунте а не в стороны как было. Это самый большой плюс светодиодов.

Сообщение отредактировал Senturio - 10.10.2013, 9:39

[Володимир]

ну, це зрозуміло, що світло різне і кольори різні...
кількість люксів в обох варіантах була б цікава (якщо ЛЛ не дуже старі)
на якій потужності (Вт) працюють Ваші світлодіоди?

[Senturio]

Senturio, с фотками Вы психонули(и уже не в первой), размер 4000х3000 и объём по 3мегабайта - явный перебор.
Правила проекта.
6. Создание новых тем.
6.5. ...........Желательно предварительно подготовить изображение для размещения, максимальный размер 1600х1200 пикселей, оптимальный 800х600 (этого обычно достаточно практически для любых случаев). Место под ваши изображения неограничено, ограничено только место для каждого сообщения до 10 мгб, этого обычно достаточно чтобы разместить до 20-30 качественных фотографий.

Уже исправил - не привыкну никак что тут такое ограничение. А фоткаю всегда в максимальном качестве.

[Senturio]

Работают на 700 мА. Итого около 690 лм по паспорту.
Кстати Fluora новая дает всего 400 лм. Отражатели стояли на ней, но увы они не дают 100% отдачи света от лампы в нужном направлении.

Сообщение отредактировал Senturio - 10.10.2013, 10:05

[Володимир]

Работают на 700 мА. Итого около 690 лм по паспорту.

це струм, на якому вони працюють, а потужність яка (не по паспорту, а реальна)?
який номінальний струм по паспорту? 350мА чи 700мА?

дехто забуває про те, що на діоди дають більший струм, відповідно вони світять із більшою потужністю, при цьому кількість Вт рахують по паспорту, а не по факту
тобто по паспорту 1Вт, а реально 3-4Вт
ми ж намагаємось отримати 1Вт/л що на ЛЛ, що на ЛЕД - значить витрата електрики однакова
можливо на ЛЕД буде достатня менша потужність Вт/л чим на ЛЛ, тому потрібно дивитись на кількість Люменів, які ми отримаємо із 1Вт ЛЛ і ЛЕД
ІМХО

з.і. зазвичай, спецлампи тмяні, візьміть звичайні подивіться (поміряйте)

[Senturio]

Согласно паспорту на таком токе они потребляют около 3.05 В напряжение -мощность не сложно вычислить 2,1 Вт. Итого 6.3 Вт потребления всего. Номинальный ток их эксплуатации 350 мА. Но смысл их питать таким током увеличивая их количество (то есть капитальные затраты), когда можно получить больше светоотдачу увеличив ток питания в допустимых пределах максимум до 1.5 А (да мы увеличиваем эксплуатационные затраты). При нашей стоимости электроэнергии это ловля блох. У нас в стране сколько не считай экономию на эксплуатации все равно все экономят на капитальных затратах - и Заказчикам обьяснять можно долго что за пять лет экономия реальная в деньгах. Хотят только одного подешевле купить сейчас и все. Это я из практики своей кондиционерной деятельности привожу пример.

Сообщение отредактировал yarishNEW - 10.10.2013, 21:06

Причина редактирования: оверквотинг

[Володимир]

поки що 5 років ще ні у кого не працює світильник на ЛЕД (ІМХО)
хіба що COLLAR (і те сумнівно)
всі спираються на характеристики надані виробником...
ну, життя покаже, чи насправді ЛЕД таки довгожителі, ще й без значної втрати люменів

[Senturio]

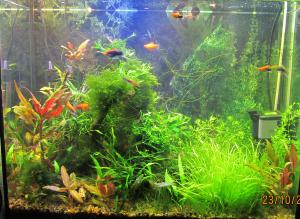

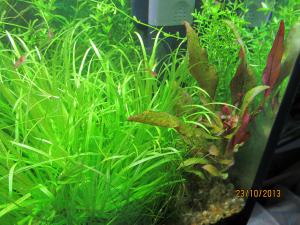

Очередная модернизация подсветки на LED. После почти месяца использования красного светодиода замечено появление ксена и бороды в небольшом количестве именно в месте активного света красным спектром. Также появилась какая то кривизна в молодых побегах людвигии. После замены света людвигия была рассажена по разным местам - будем наблюдать далее на нее - если кривизна пройдет значит диагноз влияния красного подтвердится. Вот последние фото - взамен красного впаян теплобелый WarmWhite 1 Вт Cree. Свет получается как бы делит акву пополам - слева только Cree - справа Cree с китайцами. Остальная травка буйствует - бликса разрослась сильно и закрыла весь карликовый ситняг, хемиантус микрантемоидес большая часть вырезана вчера была при подмене. Мох и папоротник растут отлично.

Эскизы прикрепленных изображений
