Фильтр-рюкзачок, отчет о работе... Опции

[bei]

Итак, честно проработав 5 месяцев, дивайс Безмоторный фильтр-рюкзачок "запросил" прочистку. Прямо через соски крючком, был заменен синтепон в крайних секциях и пролит проточной водой со встряхиванием остального наполнителя. При промывке под давлением услышал некий подозрительный звук, и, не найдя ничего подозрительного, включил фильтр в работу... :)Утром обнаружил опустившийся уровень воды в банке и ок. 1кв. метра мокрого ковра перед ней.... Впоследствии выяснилось, что древний полистирол коробки не выдержал напора и треснул, а т.к. коробка обклеена пленкой, то криминал обнаружен не был Делать нефиг, так как работа фильтра за это время только радовала, решил сбацать новый, уже из надежных материалов... Фотоотчетик процесса перед вами: :blush

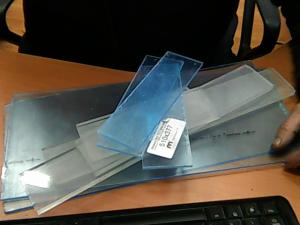

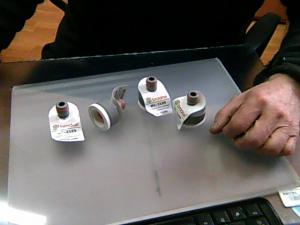

1. Исходные материала: 3мм и 8мм оргстекло, переходники 1"\16мм 4штуки из поливочной арматуры:

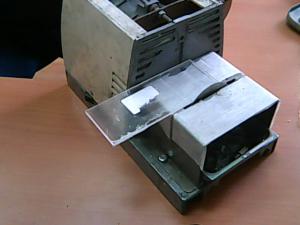

2. С помощью этого станочка и резачка из ножовки через час получаем:

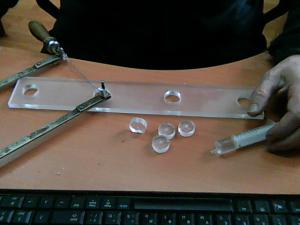

3. На верхней крышке лобзиком с капаньем воды на место распила (опыт показал, что это быстрее, чем сверло+потом напильник ) делаем дырки: и доводим до кондиции шкуркой свернутой в рулон:

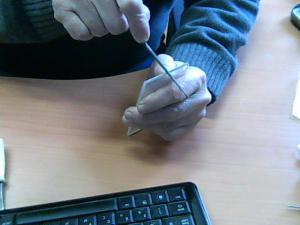

6. Надфилем пропиливаем в 2х крайних перегородках "волшебные" отверстия (без них фильтр не будет работать из-за воздуха заполняющего секцию, это перепускные отверстия, через которые воздух со входа проходит на выход. Небольшой ок 1мм диаметр дырки не позволяет заметному объему воды проходить мимо наполнителя)

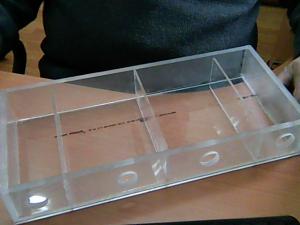

7. Клеим акрификсом 116 нарезанное (помня о "волшебных" дырках) на 1 большую сторону:

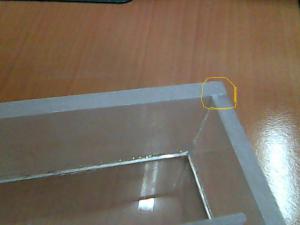

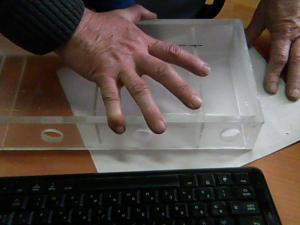

8. Ложим на ровную поверхность лист наждачки и "притираем" торцы уже склеенного дивайса : чтобы исчезли дефекты распила, могущие дать щель в коробке:

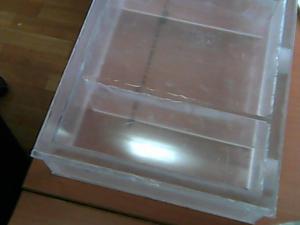

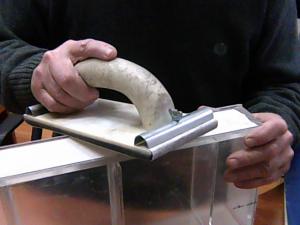

9. Приклеиваем последнюю стенку и, после просушки склеенного, приводим коробку в "божеский" вид. Инструмент всем знаком...

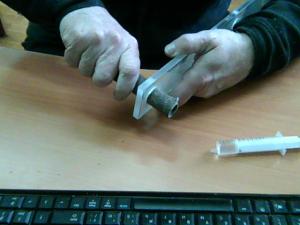

10. Доводим поливальную арматуру "до ума". (в белой детали надо оставить внутренний горизонтальный бортик чуток пошире, уплотнительная прокладочка оказалась слегка "просторной", могут быть нюансы с уплотнением)

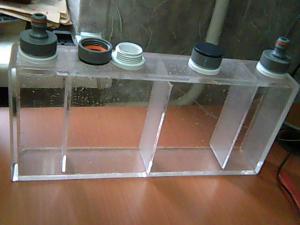

11. Вклеиваем тем же клеем арматуру на место и идем пить пыво .

Ну, а дальше оклейка черной пленкой (чтобы от света не зазеленело внутри) закладка наполнителя, цепляние подвески, шлангов и т.п. ...
Фильтр проработал уже неделю, полет нормальный

Эскизы прикрепленных изображений



[yarishNEW]

Ещё одна прекрасная инструкция по аква-рукоделию!

[Erlang]

А как крепили подвесы?
Можно финальные фото

[Isiolis]

Интересный фильтр, только вопрос- насколько удобно менять синтепон крючками и пинцетами? может как вариант отверстия сделать побольше?

[bei]

А как крепили подвесы?
Можно финальные фото

На боковые стенки наклеил 2 ушка из оргстекла и проволочные крючки на стенку банки. Главное- фильтр не должен висеть на шлангах!! (хотя, если очень хочется, и подвод надежный... )
Фотки финальные, к сожалению, не сделал, но как сделано можно посмотреть в Безмоторный фильтр-рюкзачок и в Безмоторный фильтр-рюкзачок 2

[bei]

Интересный фильтр, только вопрос- насколько удобно менять синтепон крючками и пинцетами? может как вариант отверстия сделать побольше?

Диаметр отверстий 2,5 сантиметра. Этого более чем достаточно для любых манипуляций внутри фильтра. Я. кстати, вот это: Биошары из керамического наполнителя своими руками. делал как раз для него Емкость его получилась почти 3 литра, внутри кило керамики (кольца и шары), влезло бы еще,но под рукой не было а бежать покупать поленился, упаковка угля(250г) в выходной секции, синтепон во входной. На дне крайних секций лежат пружины из 1,5 мм лески, для того, чтобы забившийся синтепон и уголь не перекрыли межсекционные щели... Акваэль мини, на минимуме подачи, на выходе фильтра выбивал пробку (из пенного тур.коврика, родной не было) из используемой половинки тетровской флейты, пришлось рассверливать дырки флейты.

Сообщение отредактировал bei - 26.10.2012, 8:23

[таньчик]

хорошо получилось, а как вода туда будет подаватся?Упс , прошу прощения, посмотрела ссылку в первом сообщении. Теперь всё ясно
