Собственные руки + необходимость или приработок, аквариумные поделки моего изготовления или мой ремонт Рейтинг Опции

[yarishNEW]

Аквариумистика - штука интересная, но иногда затратная. Поэтому очень часто приходится, что-то придумывать и изготавливать своими руками - ведь нужно чтобы была хоть небольшая экономия семейного бюджета.

В данной теме планирую размещать свои поделки\изделия которые изготовлены самолично мною.
Критерий отбора: - что недостойно отдельной темы, размещается здесь.

Может кому-то понравится идея, может кому надо будет помочь советом по изготовлению, может кто-то захочет чтобы я изготовил что-то подобное - обращайтесь.

Сообщение отредактировал yarishNEW - 25.10.2012, 12:14

[yarishNEW]

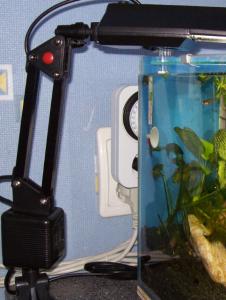

Доработал светильничек (куплен за 65грн.) для 8-ми литрового нано - теперь он полностью подходит под его рост (детальней смотрите здесь)


Сообщение отредактировал yarishNEW - 21.9.2012, 19:18

[yarishNEW]

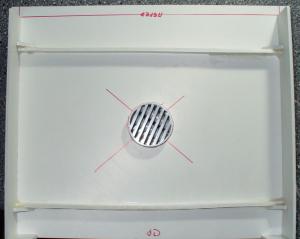

Пока суть да дело и небольшой застой в теме - Двухсекционная крышка из АЛЮМИНКОМПОЗИТА, на акву 150 водяных литров - сделал крышечку освещения для акваса в котором проживает краб - интересное такое создание.

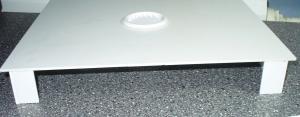

Крышка сделана из ПВХ пластика, опять же из двух секций (размер 500*300мм) для того, чтобы можно было свободно ёмкость с водой (ванна для краба)
вынимать из акваса не цепляясь за крышку, не снимая её полностью и при этом в акве иметь свет. Для освещения установлена переделанная лампа КЛЛ на 11Вт подключенная к ЭПРА от энергосберегалки.
Освещение сделано только в одной части крышки - посчитали, что этого будет достаточно, вторая часть вроде бы как выполняет роль "заглушки" для акваса.
Для уменьшения нагрева пластика и чтобы меньше просвечивалось вверх, под лампой наклеен зеркальный ОРАКЛ.

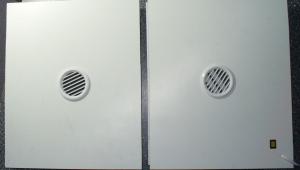

В каждой части крышки прорезано отверстие для вентиляции. Вот вроде всё - дальше фото изготовленной крышки, а вот как она сядет на акву и как это понравится крабу - это фото будет или от хозяина или когда я попаду к нему
с уже собранной второй секцией крышки из композита.

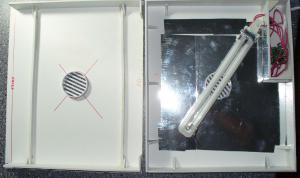

Предыдущие фото вид снизу и вид сверху состыкованных частей, а фото снизу это уже отдельно поближе каждая секция


Сообщение отредактировал yarishNEW - 2.3.2019, 17:29

[yarishNEW]

Одна из схем электронного таймера - розетки



Сообщение отредактировал yarishNEW - 18.10.2020, 22:28

Эскизы прикрепленных изображений



[yarishNEW]

Фото хозяина данного акваса.

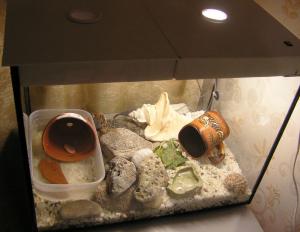

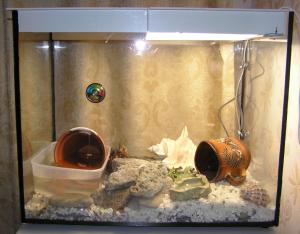

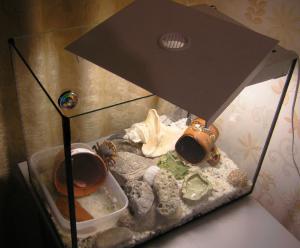

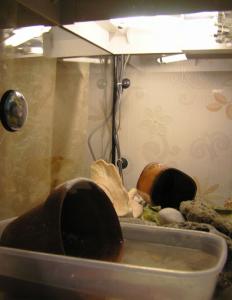

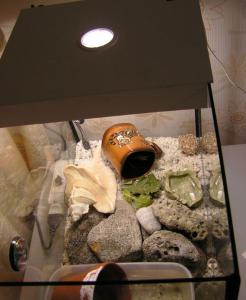

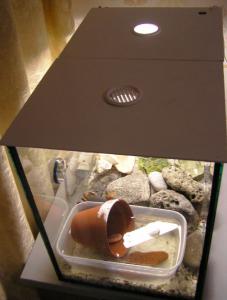

А это непосредственно его хоромы. На фото видно какие удобства для обслуживания даёт такая двухсекционная крышка - свободный доступ для заменны "ванны" с водой - свободное передвижение крышки вперед\назад даёт возможность обслужить акву вполне комфортно и со светом.


Крабы тоже имеют любимые кружки - когда надоело фотографироваться - спрятался в кружку.


Сообщение отредактировал yarishNEW - 14.11.2011, 10:50

[yarishNEW]

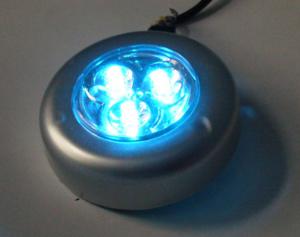

В предверии Нового 2012 года был изготовлен светодиодный светильничек ночной подсветки для акваса. Светильничек доработан мною собственноручно с использованием промышленной элементной базы.

Вот так светят мой светильничек с расстояния 3,5 метра на елку в моей квартире


Сообщение отредактировал yarishNEW - 21.9.2012, 19:31

[yarishNEW]

Пластиковый нагреватель изготовление которого я ранее описал в этой теме успешно проработал у меня до начала этого года, а затем был отправлен в комплекте с аквариумом одному из молодых форумчан.
Теперь настало очередное межсезонье с похолоданием в квартире и снова стал актуален подогрев воды в аквариуме.

Сейчас в техническом аквасе нагреватель отсутствовал из-за летней жары, а вот за последнюю неделю (пока меня небыло дома) температура в аквасе упала до 21 градуса. Осень всё-таки, а 21 градус для акваса - как-то маловато.

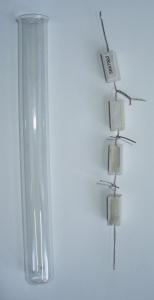

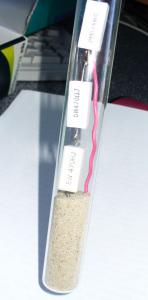

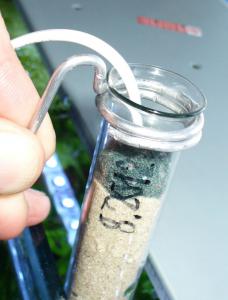

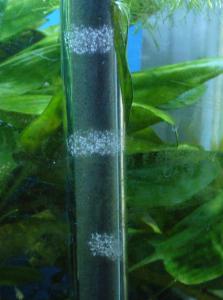

В этот раз решил сделать классический нагреватель с использованием стеклянной пробирки (купил 2 штуки случайно - не пропадать же добру).

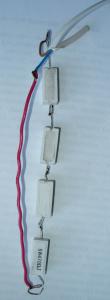

Произведенный поход в радиомагазин обогатил меня 4-мя резисторами рассеиваемой мощности по 5 Вт каждый. Выбрал резисторы более мощные т.к. нагреватель делаю мощностью порядка 25-30Вт. С мощностью резисторов конечно немного перестраховался, но видно просто захотелось сделать сверхнадежно
Всё делалось по уже отработанной схеме: - резисторы были последовательно спаяны, затем прикручены и пропаяны к гибкому проводу с вилкой, вставлены в пробирку и засыпаны песком при постоянном постукивании дабы уплотнить его.

Для крепления пробирки на стенку аквы я использовал алюминиевую проволоку свернутую кольцом - может это будет временная схема, а может и постоянная ведь ничего нет более постоянного, чем временное решение проблемы.
Песок я поленился прокалить на сковородке и поэтому верх пробирки временно не заливал силиконом, а просто заткнул кусочком базальтовой мочалки - типа пусть "подышет", чтобы выветрилась влага. Результат видно на последнем снимке - влага из песка сконденсировалась внутри пробирки в том месте где нет нагревшихся резисторов.


Сообщение отредактировал yarishNEW - 21.9.2012, 19:10

[литовец]

Олег можно мысль в слух,может песок попробовать из керамических предохранителей.

[yarishNEW]

Дима! Да можно было бы, но у меня нет промышленных предохранителей , чтобы их разобрать. Вообще-то по опыту работы электриком знаю, что какой сыпать песок в предохранитель\нагреватель не совсем принципиально - главное чтобы сухой был и без металлических примесей.

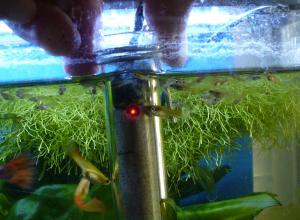

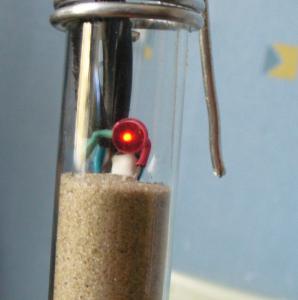

Вдруг захотелось установить внутрь пробирки индикаторный светодиод - типа красиво и функционально - хорошо, что не замазал силиконом, можно будет легко сделать. Захотел - сделал, индикация включения нагревателя - прямо в пробирке.

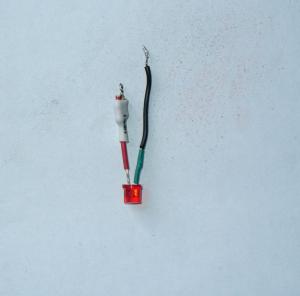

Был найден в сусеках обычный светодиод типа АЛ317 к которому подпаял ограничивающие сопротивления (всё-таки включаю ведь в 220Вольт), затем подпаял это всё к питающему проводу прямо внутри пробирки и включил.


"Голову" светодиода сточил под прямым углом т.к. линза мне ненужна, а габарит поменьше желателен. Вот так светит и греет в аквасе.


Сообщение отредактировал yarishNEW - 22.9.2012, 13:55

[Arowana]

yarishNEW, а я прочёл по электронке

Я как-то очень больно наступил на грабли с клиентом. Ставили моряка на 500 литров, бюджет полный фарш практически, но с элементами здравого смысла.
Когда собирали электрику хотели подключаться к группе розеток, но там стояло узо и типа в море очень часто может срабатывать ложно, в итоге подключились к группе потолочного освещения без узо.
Свет набирали как обычно - пилот от удлинителя, в розетку, ну в пилот куча приборов, таких пилотов было 2 по 5 вилок, все заняты. В итоге через пол года что-то случилось или вилка китайская греться начала или фиг его знает, в общем сгорели оба пилота наухнарь и автомат сработал уже когда коротнуло напрямую, но до этого выгорели все провода и слиплись в один комок. Вместе проводами пенник в мусорку, две помпы и ещё куча добра и весь офис в дыму и саже. Всё это я восстанавливал потом за свои деньги + ремонт в этом кабинете. Обошлось мне это ровно полтора года обслуживания бесплатно, хотя клиент сам настоял на этом подключении и конечно же не сказал что там автомат 25А стоит, а у нас общая нагрузка максимум 1 Кв. Но клиент настоял что я должен был всё это предусмотреть и озадачить его электрика, хотя НО было куча и автомат большой, и пожарка не сработала и датчики дыма и т.д.
Конечно после этого он засуетился, разнёс всё отдельно и на каждую вилку поставил автомат 2А и узо прицепил, которое ложно не срабатывало .
Жаль фото не сделал тех страшилок, хотя можно сказать повезло, мог сгореть весь офис, а там за 1000 м.кв. и наверно под лимон стоимость .

В общем и заказчики и исполнители, электрика шуток не любит.

[yarishNEW]

разнёс всё отдельно и на каждую вилку поставил автомат 2А и узо прицепил

А я уже даже о таком не спрашиваю, делаю свой тройник с малым автоматом (только ставлю на 3 Ампера) на вход всей системы - и оговариваю, что всё подключаем через него. УЗО не ставлю т.к. цена с ним заоблачная получается - заказчик не понимает, что это его жизнь при пробое электричества на корпус оборудования.

электрика шуток не любит.

И ещё добавлю - экономить на ней тоже не стоит.

[yarishNEW]

В продолжение предыдущих постов про грабли с электричеством.

Вот как раз сегодня нужно было сделать очередную розетку с автоматическим выключателем под аквариум. Процесс сфотографировал и размещаю здесь - может кому пригодится.
Конечно многие могут сказать - мол зачем огород городить, идем в магазин и покупаем красивую кучу розеток типа "Pilot" уже с вмонтрованным автоматом и выключателем - ан нет, не тот в магазине коленкор. В промышленных розетках-удлиннителях стоит : в так сказать дешевых - установлен просто выключатель (даже часто с подсветкой) без всякой защиты, а в дорогих (цену даже трудно мне произнести) - стоит автомат аж на 10 или ещё хуже 16 Ампер Такой автомат (как уже писал Arowana) защищает, что разве от электрического фейерверка, а не от токов которые возникли из-за допустим сгоревшей помпы или люминисцентного светильника.
Все эти недостатки промышленных удлиннителей-разветвителей я ликвидирую делая для подключения аквариумного оборудования свою систему электробезопасности.

Итак, рассказываю технологию по порядку.

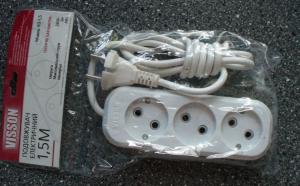

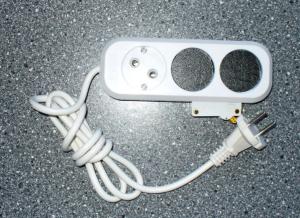

Терется обычный тройник-удлинитель в который может поместиться автоматический выключатель промышленного типа (далее - автомат).

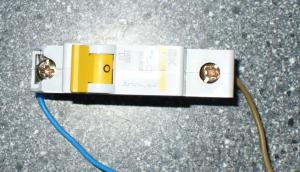

Автомат берется с отсекателем на 2-3 Ампера , что сообтетствует приблизительно 450-700 Вт подключаемой электрической мощности. Отсечка производится как по короткому замыканию так и по тепловому перегреву который возникает при превышении подключенным устройством потребляемой мощности в силу каких либо нештатных ситуаций или поломок.

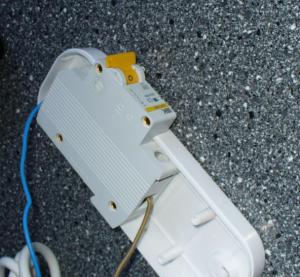

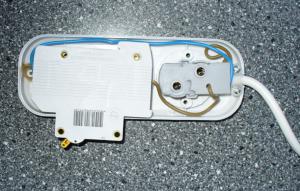

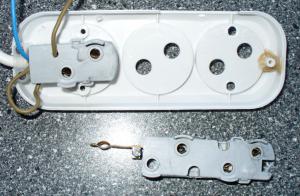

Из корпуса удлиннителя-разветвителя вынимается начинка и отрезается в размер, чтобы разместить автомат внутри. В боковой поверхности прорезается дополнительное отверстие в котором находится "голова" автомата с выключателем.

Один из проводов идет напрямую на клемму розетки, а второй "разрывается" автоматом. После сборки такого разветвителя-удлиннителя он превращается в одинарную розетку с защитой нагрузки в необходимых для аквариумистики и техники безопасности параметрах. Для придания розетки более товарного вида свободные отверстия несуществующих гнезд розетки я заклеиваю пленкой-самоклейкой.


Вот вроде и все, кому будет нужна консультация или помощь по такому выключателю - обращайтесь.

Сообщение отредактировал yarishNEW - 27.9.2012, 19:39

[yarishNEW]

Сегодня спасал светильник на акву в одном из лечебных учреждений города.
Аквариум - призма литров эдак на 100-120 и крышка которая из=за старости потеряла половину вместе со своими лампами, да и ещё лопнула по боковой грани.

Боковую грань склеить не удалось т.к. метод склейки материала из которого сделана сама крышка мною уже забыт, да и материал уже старый - молочный оргалит оклеенный самоклейкой (метод склейки предыдущим автором крышки прекрасно виден на фото). Пришлось идти дедовским методом - вырезал накладки из алюмкомпозита и посадил их на вытяжные заклёпки - получилось угол стянуть и тем самым не дасть крышке распасться.

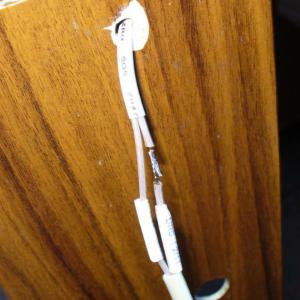

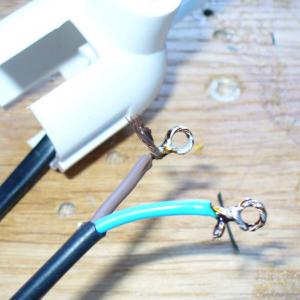

Выводи электрических проводов тоже оставляли желать лучшего - поэтому пришлось их переразделать, залудить и одеть в термоусадку. Хочу обратить внимание ВСЕХ на необходимость качественной обработки электрических контактных мест - это придание необходимой формы и залуживание "концов" - выполнение такой недолгой и несложной операции обезопасит всех от многих неприятностей связанных с бесперебойной работой электроаппаратуры и электроустройств.

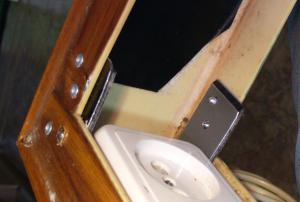

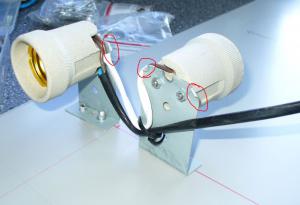

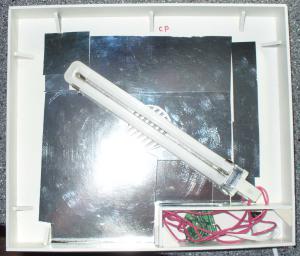

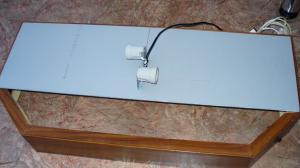

Освещение делалось незатейливое т.к требовалось супербюжетное решение проблемы. На прямоугольную пластину алюмкомпозита (нижняя сторона серая, а верхняя лимонно-желтая) были установлены 2 керамических патрона для вкручивания энергосберегающих лампочек (хорошо ещё, что у завхоза есть и такие лампочки, а не только лампочки Ильича). Края крепежных пластин были закруглены методом загибания, чтобы кто-нибудь не поранился закручивая или выкручивая лампочку.

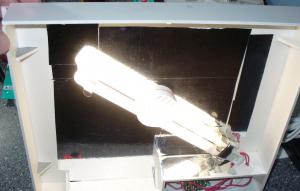

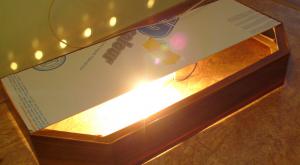

Ну и собственно проверка готового светильника "на свет"

Фото на аквариуме не сделал т.к. забыл фотик дома, а телефон как на зло разрядился.

Решение непритязательное, однако весьма несложное в работе и ещё раз обращаю внимание - сверхбюджетное.

Сообщение отредактировал yarishNEW - 1.10.2012, 20:53

[Isiolis]

yarishNEW не по наслышке знаю ситуацию с финансированием ЛПУ.... энергосберегайки это так-сказать роскош....
красиво получилось, а главное просто и лаконично

[yarishNEW]

очередную розетку с автоматическим выключателем под аквариум

Приехал знакомец и забрал (конечно за деньги ) розетку с автоматом изготовление которой я описывал ранее. Поэтому пришлось в срочном порядке делать новую - благо комплектующие были в наличии.

Итак! Решил на комплектующих не экономить (всё равно получается дешевле, чем если покупать подобную конструкцию в магазине) и в добавок надо было сделать быстро (очень быстро = трудозатраты составили 55 минут с отвлечениями на другие дела). Поэтому берем:

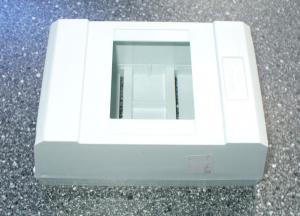

- пластиковый корпус для автоматических выключателей с DIN-линейкой = 6 грн.

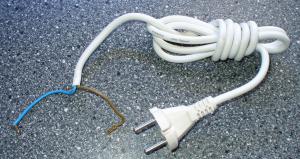

- полтора метра провода с впаянной евро-розеткой = 12грн.

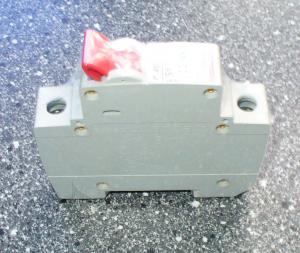

- выключатель автоматический однополюсный на 2 ампера = 19грн.

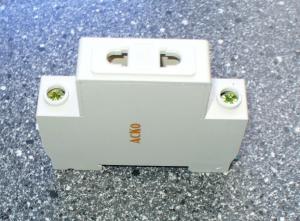

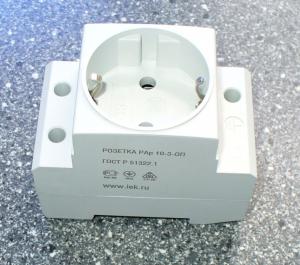

- евро-розетка для установки на DIN-линейку = 30грн.
- кусочек провода для перемычки = взят безвозмездно из нычки
- 2 шурупа для крепления провода = взяты безвозмездно из нычки
+ труд по сборке = безвозмездный труд - он облагораживает душу
ВСЕГО затрат = 6+12+19+30 = 67 грн.

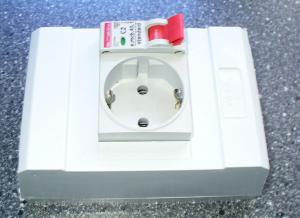

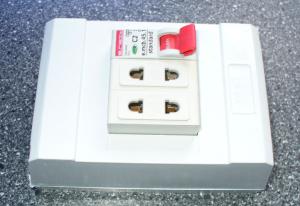

Сборка всех электроустановочных изделий на DIN-линейке производится самым элементарным способом - установил и защелкнул. Всё - деталь установлена и закреплена. Затем берется провод, залуживаются концы и зажимаются в контактных гнездах. Дальше одели крышку пластикового корпуса и вот результат:

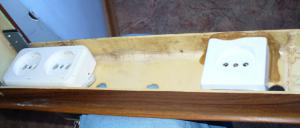

Первоначально хотел использовать другой тип розеток и установить их 2 штуки, но затем передумал т.к. эти розетки рассчитаны на другую ("худенькую") вилку

и для стандартной евро-вилки удлиннителя не совсем подходят по габаритам. Фото для сравнения размеров и внешнего вида смотрим ниже.

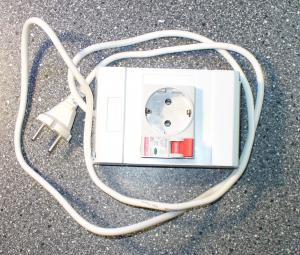

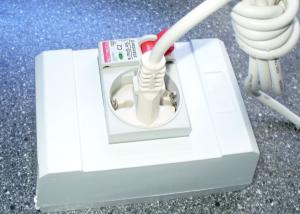

На данный момент комплект собран, подключен и уже защищает всё акваоборудование от короткого замыкания и тепловой перегрузки.

ф

Сообщение отредактировал yarishNEW - 12.10.2012, 8:16

[yarishNEW]

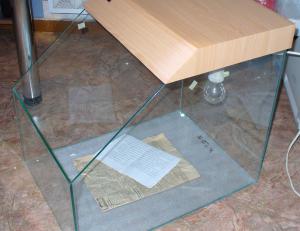

Сегодня закончил черепашатник - если считать по объёму то получается почти столитровка. Будет проживать сухопутная черепаха, поэтому для лучшего доступа был сделан скос в передней части стеклянной банки. Светильник , конечно же, получил точно такой же скос.
Изготовление банки классическое - поэтому рассказывать нечего.

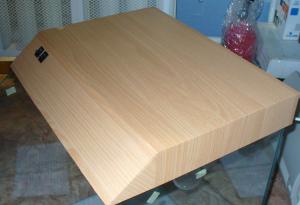

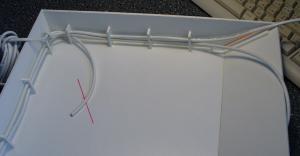

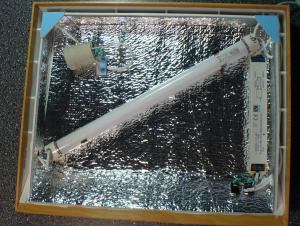

Светильник сделан из 3мм ПВХ с ребрами жесткости которые одновременно являются коробом для проводов - всё-таки люминисцентная лампа используется специальная с повышенной отдачей по ультрафиолету и не хотелось бы, чтобы изоляция быстро от этого полопалась. Точно также для предохранения ПВХ от старения ультрафиолентом внутренности крышки были оклеены утеплителем с зеркальной поверхностью. ЭПРА находится прямо внутри крышки и также будет оклеен защитным слоем зеркального утеплителя (он же будет выполнять роль защиты для токоведущих контактов).
Установил 2 выключателя для раздельного включения люмлампы и лампы накаливания которая будет использоваться для обогрева черепахи.

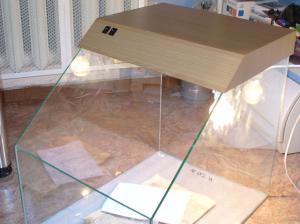

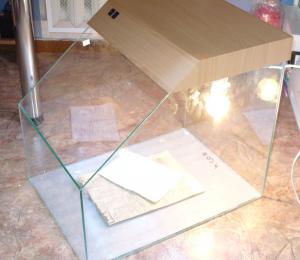

Крышка нахлобучена на банку для проверки "на свет"

И собственно банка с включенным светом и без него.

[yarishNEW]

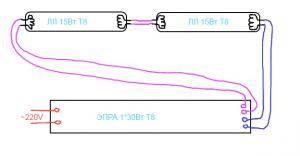

29-04-2012 года дополняю это сообщений данной схемой (где-то я это уже размещал, а вот как стало нужно ненашел) подключения ДВУХ ламп Т8 15Вт к одному ЭПРА 1*30Вт. У меня такая схема работает уже очень продолжительное время и показала свою полную техническую совместимость и пригодность. Используется ЭПРА производства Ферон.

На данный момент времени тестируется комбинация Т5 13Вт подключенная к ЭПРА для Т8 1*30Вт производства Ферон который выдаёт напряжение (по техдокументации) на 2 вольта меньше, чем требуется лампе (однако ток там почти в 1.5 раза выше). Сделал данную заметку для того, чтобы отследить время устойчивой работы данной системы.

Докладываю результаты:
- работа двух ламп Т8 в последовательном включении = работают на благо аквариума без проблем. Получается + ещё 6 месяцев к уже существующему довольно большому сроку;
- работа лампы Т5 13Вт от ЭПРА для Т8 30Вт = сегодня заменил перегоревшую. Получается лампа проработала 6 месяцев и перегорела. Правда сегодня были скачки напряжения и может быть это её доконало. Однако срок работы и закупочная цена лампы (10 грн) вполне оправдывают сделанные вложения.

Сообщение отредактировал yarishNEW - 26.10.2012, 17:32

[Erlang]

yarishNEW
с автоматами интересное решение
А что-то подобное с таймерами не делали?

Тестировали вариант двух ламп Т5 в последовательном включении?


Сообщение отредактировал Erlang - 26.10.2012, 22:42

[yarishNEW]

Нормальные таймеры на DIN-линейку денег немерянных стоят (порядка 25-30 долларов , обычный розеточный цифровой таймер 10-15 долларов) и при этом нужно ставить отдельную розетку (т.е. дополнительные затраты). Сейчас делаю себе конструкцию - 4 таймера+термометр на микроконтроллере - всё будет в одном корпусе небольшого размера - розетки будут занимать 50% объема.

Подключал как-то последовательно Т5 малой мощности (толи 6 , толи 8Вт) - всё работало, но подключал их к ЭПРА от сгоревшей энергосберегайки (которая собственно таже самая Т4 или Т5 - только выкрученной формы).
По последовательному включению ламп Т5 на стандартные ЭПРА Т8 эксперимента не проводил т.к. Т5 имеют более высокое напряжение необходимое для работы (Т8 15Вт около 80 Вольт, а т5 13Вт - около 110 Вольт).
Однако будет как-то желание и свободные деньги для эксперимента - обязательно попробую и отпишусь.

Сообщение отредактировал yarishNEW - 27.10.2012, 8:35

[Mihalisz]

, yarishNEW,

Сейчас делаю себе конструкцию - 4 таймера+термометр на микроконтроллере - всё будет в одном корпусе небольшого размера - розетки будут занимать 50% объема.

хотелось бы взглянуть на это! фото пожал!
