Добрый день!
Хочу представить Вашему вниманию охлаждение для нано аквариума на элементе пельтье.

На данный момент работает в аквариуме 40л. Так как внешник отсутствует то установлен на крышку и подключен к внутреннему фильтру с помощью трубок. Элемент используется на 60Вт. ток потребления до 6А и 15В (по паспорту). Подключен в БП от ПК. При проверке в работе выяснилось что при 12В ток 3А. температура кулера 40грд. При комнатной температуре в 31грд. в аквариуме 25. После термоизоляции в аквариуме упала до 23. Пока не готов терморегулятор то установлен на всякий случай нагреватель на 24грд.

Теплообменник изготовлен по принципу ватерблока, подобно этому http://www.aleksandrservis.ru/index/djural...aterblok/0-2405
только изготовлен с нержавейки.

Так как много с чем помогли друзья то себестоимость получилась маленькая, но можно подсчитать если все покупать.

Кулер 50грн. Элемент 50грн. БП 65грн (вот такой у нас на рынке видел), терморегулятор до 120грн http://img2.buyincoins.com/sinedya/digital...-controller.jpg
ну и сам теплообменник, мне то ничего не стоял, по себестоимости даже не скажу, ну к примеру 100грн, вроде ничего не забыл.
Вышло: 50+50+65+120+100=385грн, ну и накинем на всякие болтики и т д... хоть и грубый подсчет но 400грн. как по мне стоящая замена кулерам и здоровым холодильникам. При том что думаю и 50л потянет.
Так же можно сэкономить найдя БП и кулер на форумах или дома:)

Ну и собственно фото (до установки, на крышке стоит вверх кулером)



С уважением Константин!

[KokS]

Рад что есть люди которым эта тема интересна.

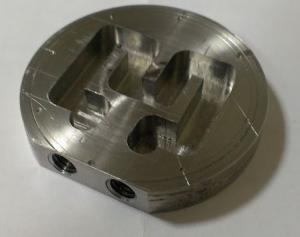

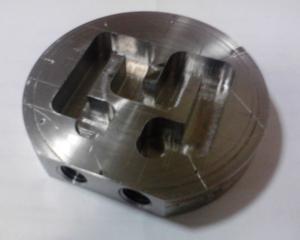

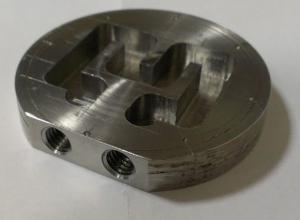

Спешу поделиться моими продвижениями в изготовлении новой конструкции теплообменника.
Прошу прощение за качество, с телефона, на роботе.

Фото1
Фото2



Сообщение отредактировал KokS - 13.12.2012, 19:18

Причина редактирования: фото перенесено на Аквафанат

[дух святой истин...]

KokS,а когда будет сборка,и будут ли новые фото?

[Dani]

Блин, прикупили на работу 3Д фрезу, а ее винт накрыллся. Терь не могу разобраться с софтом. Как разберусь то смогу вырезать такие штуки, если чертеж в 3Д будет.

[KokS]

Фото и описание будут по мере изготовления.
Теперь на очереди штуцера, крышка и крипление.
Так же в дороге Пельтье на 137Вт.

Dani Так понимаю у Вас станов с ЧПУ? раз нужны именно в 3д.
сможет ли он погрызть нержавейку...

[дух святой истин...]

Теперь на очереди штуцера, крышка и крипление.

интересно как это будет в зборе,интересно потому что,разве не должно быть внутренней фаски для сальника между крышкой и теплообменником?или соеденятся будет через другую прокладку?

[KokS]

если я Вас правильно понял то прокладка будет подобно как в первой попытке изготовления, только думаю сделать силиконовую.
хотя если найти резиновое кольцо фото диаметром меньше чем теплообменник на милиметров 5ть то можно на токарном сделать канавку куда она будет ложиться и вжиматься крышкой.

Сообщение отредактировал KokS - 13.12.2012, 19:52

[дух святой истин...]

KokS, да правильно вы меня поняли,на рынке видел точки на которых только резинове кольца (сальники) любова размера,да и если будет канавка,и так в жизне получится что нет в замену сальника.. то можно просто туда залить силикон.....

[KokS]

как вариант)
возможно так и сделаю. пробегусь по магазинам...

[seremenk]

Вот прочитал тему... и понял. Хорошо, когда руки у людей растут из того места...:)

[дух святой истин...]

seremenk, так у вас возможно в другой области так сказать ростут руки!-:):) вить тут как... кто на что учился!-:):):):)

[Dani]

Dani Так понимаю у Вас станов с ЧПУ? раз нужны именно в 3д.
сможет ли он погрызть нержавейку...

Не пробовал, но по ТТХ должен, если прикупить правильную фрезу-насадку. Кстати, если кто владеет АртКАМом, и сможет его подружить с аппаратом, то...стучите в личку.

[finist]

Dani, Постучитесь вот сюда. Там есть очень, очень квалифицированные в этих вопросах люди, и обязательно помогут.

[KokS]

В связи с погодными условиями к сожалению пока проводить работы на токарном станке нет возможности, температура в гараже не очень

Пока заготовил охлаждение, был куплен кулер Coolermaster DK9-9ID2B-0L-GP, по характеристикам должен быть не плохой, рассеиваемая мощность 95Вт, да и работать тихо (уровень шума 19 Дб). Мощнее не брал так как готовлю одному человеку в аквариум 50л. В дальнейшем хочу замахнуться преодолеть барьер в 100-150л. при это попытаться вписаться в бюджет около 400грн (себестоимость), это с расчетом мощности что бы при 32 в комнате в аквариуме было не больше 26.

После НГ буду так же думать об управлении для элемента. Как думаете, стоит заморачиваться и делать к примеру с отображением температуры (на Led дисплее, как пример можно и регулятор от инкубатора прикрутить), или что то более бюджетное?

Кого интересуют затраченая стоимость, она будет подсчитана и изложена в теме после готовности теплообменника.

Сам теплообменник будет немного доработан, а именно, по новой нарезана резьба под фланцы. Сейчас резьба М10 с шагом 1.5, что не позволит сделать входное отверстие (внутренний диаметр фланцев) больше 6.5мм. Хочу переделать на резьбу М11 с шагом 1мм, тогда думаю получиться увеличить входное отверстие до 8мм.
Сечение внутреннего прохода по теплообменнику 10на10мм (площа сечения 100мм квадратных), думаю этого сполна достаточно при площе входного отверстия (диаметр 8мм) 50.2мм квадратных.

Сообщение отредактировал KokS - 29.12.2012, 20:13

[chim]

После НГ буду так же думать об управлении для элемента. Как думаете, стоит заморачиваться и делать к примеру с отображением температуры (на Led дисплее, как пример можно и регулятор от инкубатора прикрутить), или что то более бюджетное?

А нету смысла ставить Led дисплей. Температура там должна быть всё время одинаковая. Неинтересно на него смотреть будет.
Достаточно какого либо обычного термометра, чтоб изредка глянуть и достаточно. Хотя сейчас этих электронных термометров на каждом углу. Можно и его.

Хорошо бы найти какой либо терморегулятор с плавной регулировкой выходного напряжения. Чтобы с ростом температуры увеличивал напряжение на Пельтье. Было бы самое правильное.

[KokS]

Хорошо бы найти какой либо терморегулятор с плавной регулировкой выходного напряжения. Чтобы с ростом температуры увеличивал напряжение на Пельтье. Было бы самое правильное.

У меня пока три варианта:
1. Обычный регулятор температуры (как ставят на кулера) только добавить силовое реле которое будет включать Пельтье.
2. Идентычен первому только вместо реле поставить безконтактный элемент на управление.
3. С плавной регулировкой напряжения.
Только есть ли смысл делать третий вариант, так как он больше будет включен чем выключен. Так же увеличит цену изготовления.
Да и настраивать под себя будет сложнее человеку далекому от этого.

[yarishNEW]

Чтобы с ростом температуры увеличивал напряжение на Пельтье

Терморегуляторы с использованием симистора, вместо тиристора, как раз дают такую возможность.

Был период времени когда у меня был подобный терморегулятор, так он иногда выдавал на грелку 100-120 Вольт только слегка подогревая акву.

[KokS]

А схемы случайно не осталось?

[chim]

Делать самому схему с плавной регулировкой напряжения не стоит. Схемы хоть и не сложные, но работают не очень. Приходиться долго и нудно настраивать. Я много таких делал. Ни одна сразу нормально не заработала. Другое дело, если есть что то готовое. Есть, конечно, простые аналоговые схемы, но они не экономичные. А с фазовым управлением - плохая повторяемость. Отклонение параметров деталей приводит к тому, что иногда схему менять приходится!

Ставить силовое реле - это как то устарело. Тиристор, симистор, транзистор (если надо, то и высоковольтные транзисторы есть).

Сообщение отредактировал chim - 31.12.2012, 22:01

[KokS]

Завершил изготовление теплообменника.
Как все получилось можно посмотреть на фото ниже.
На фото так же видно как было изготовлено крепление между теплообменником и радиатором. Такое крепление позволяет установить любой радиатор под сокеты AM3, AM2+, AM2.

Теперь очередь за БП и терморегулятором.

[yarishNEW]

А схемы случайно не осталось?

Буду поискать - хотя это трудно, где-то на компе была среди прочего хлама.
