ПроЭкт "КРЫШКА 15 литрам", проект в программе PRO100 Опции

[toothcomp]

За основу взята крышка (самая лучшая на мой взгляд) qbert (респект лучшему крышкоделу)
ВОТ ОНА

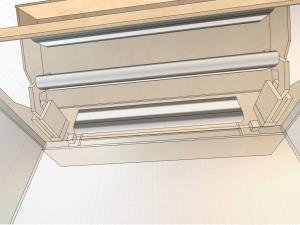

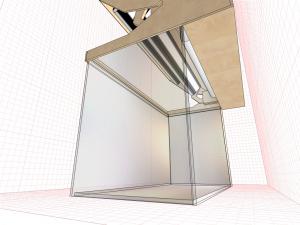

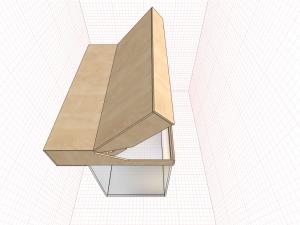

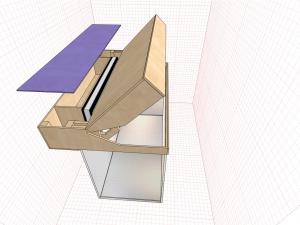

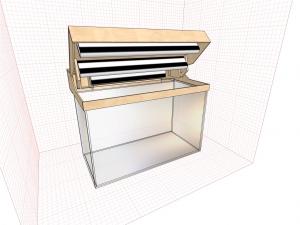

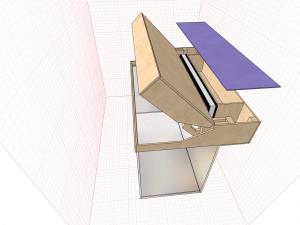

итак выношу на ваш суд будущую крышкы на аквариум 15 литров (37*17,8*22,7)
получилось классно буду воплошать в реальности из 3х мм. вспененного ПВХ






если кого заинтересует могу на почту прислать исходник с проектом для программы PRO100 в формате .sto

[Харви Дент]

toothcomp, какова себистоимость этой крышки?

[toothcomp]

пока не считал .. сейчас примерно прикинем
1 ПВХ вспененный 200-300 рублей кв. м.
2 Светилники Navigator Nel B2 E106-T5-840 -1шт. 250р и Nel B2 E108-T5-840 - 2шт. 280*2=560р
3 Клей космофен 1тюб. - 150р
Вот и все .. если считать только крышку то 500 рублей максимум .. самые дорогие светильники..
ах да забыл еще один самый дрогоценный ресурс ..
МОЗГ и конечно руки

Сообщение отредактировал toothcomp - 17.6.2012, 17:54

[toothcomp]

купил недавно лист ПВХ вспененного вышло 370 рублей/м2
клей корейский для пластика 100 рублей /20 мл. (клеет класно наносишь и через 4 секунды уже не сдвинешь .. ) ошибок не прощает
с лампами определился будут 2 Т5 .... шесть и восемь ватт.. в коробе скрытом будет вся развадка и выключатели ..
в ниши по бокам .. снизу буду встроены куллеры 60*60 мм...
хотел в нишу для разводки запихать компрессор .. но наверное не буду ..

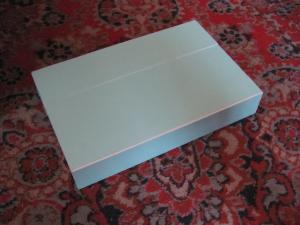

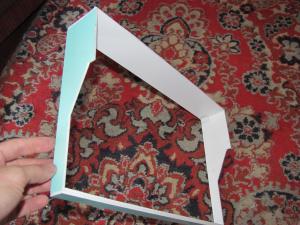

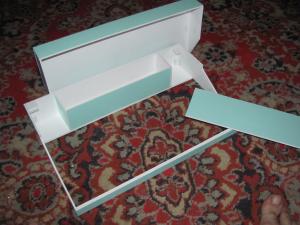

вообщем вот немного фото .. смотрите и комментируйте ..



осталось самое тяжелое это крепление (шарнир) крышки ..
верхняя крышка будет крепиться на винты ... для удобства обслуживания
завтра займусь шарниром, пайкой и креплением ламп...

Сообщение отредактировал toothcomp - 28.6.2012, 18:26

[DEaD_MOPO3]

- В коробе с ЭПРА лучше сделать дырочки для небольшой циркуляции воздуха из-за нагрева ЭПРА(в большинстве случаев покупаются или уже стоят в светильниках китайские). Компрессор туда же лучше не засовывать по той же причине.
- Клеить ПВХ лучше клеем для ПВХ, космофены и другие быстрые суперклеи делают шов хрупким, а клей для ПВХ, как бы спаивает шов.

[toothcomp]

Клей специальный корейский .. ЭПРЫ нет вообще .. вместо неё микросхема на каждый светильник своя..
в коробе будет просто разводка всей электрки, блок питания для кулеров, и выключатели .. в будущем будет там еще и таймер..

[gor.ec]

Кришка БОМБА. В мене самого нанік і задумався над кришечкою. Можно якось поподробніше про шарнири, якщо можна, в чертежаж. А то в темі про них нічого немає, тай фото репортаж скупенький....

[yarishNEW]

лучше сделать дырочки для небольшой циркуляции воздуха из-за нагрева ЭПРА

Отверстия лучше делать диаметром 6 мм и выше т.к. согласно термодинамики свободная конвекция воздуха через дырки меньшего диаметра без принудительного продува невозможна.
