Безмоторный фильтр-рюкзачок Опции

[bei]

При появлении в моем аквахозяйстве 2х миниаквариумов на 25 и 30 литров возникла и проблема фильтрации. А так как внешников для таких объемов в обозримом пространстве не нашлось, пришлось купить пару внутренников Акваэль-мини, с тайной задумкой привести их фильтрующие возможности до нормального уровня. Без этого эти «фильтры» называть фильтрами как-то несерьезно, так, помпочки для создания течения, бесшумные и с «вкусной» ценой… Вот что получилось в результате реализации задумки:



Когда искал материал для корпуса, на глаза попалась вот такая коробочка, прошлого века выпуска из полистирола:



Замер показал, что это как раз, то, что надо и даже 2 перегородки уже есть.
После некоторых работ резаком, лобзиком, притирки на листе шкурки и шуруповертом со сверлом и метчиком получено:








Крышка с прокладкой. Прокладка из какой-то «физкультурной» резины (похоже на презервативный материал..) Пойдет и бинт резиновый, в спорттоварах продается…



В качестве штуцеров использованы купленные на стройрынке штуцера из полистирола, и, после обточки шкуркой с помощью дрели и длинного болта, зажатого в патроне до калибра 12мм (вместо 16мм вначале) они вклеены в крышку клеем «акрификс» а можно и дихлорэтаном или «космофеном» для оргстекла.
Винты использованы М4 , нержавеющие (похоже на латунь луженую), закручены после макания в силикон.
Вот дивайс на рабочем месте: (на дату на фотке не смотрите, лень выставить, а сбрасывается при смене батареек )

Висит НЕ НА ШЛАНГАХ! А на проволочных петельках. Уже потом пришло в голову, что для этого хорошо из шампура крючки согнуть, и не ржавеют и симпатишные…
Вот вход и выход «рюкзачка»


Теперь про эксплуатацию: Конечно крутить туеву хучу винтов раз в месяц дабы помыть или заменить какой нибудь наполнитель совсем не в кайф, да это и не нужно, достаточно подключить шлангом к крану со стороны выхода и чуток потрясти и все, что накопилось лишнего будет вымыто обратным потоком. Тем более зазор межу секциями в 5мм не позволяет содержимому секций пересыпаться в соседние при любом положении фильтра. Синтепон во входном и выходном отсеках легко извлечь проволочным крючком и заменить свежим. Так что думается разбирать это придется очень не скоро… (Шуруповерт, кстати, тоже хороший прибор ) А то, что надо жмакать при промывке, находится в коробочке миника, снимайте и жмакайте хоть ежедневно (префильтр, панимаишш)
Вот и все вроде. Сейчас буду лепить и на вторую баночку такое, тока поменьше. Готовой коробки увы, больше нету, придется клеить из оргстекла..
Вот схема примерная:


Ждемс критику

[bei]

"Недостаток такого фильтра: сосуд (фильтр) находится под давлением."

Совершенно несущественный недостаток... Даже если заткнуть выход наглухо, помпа нагнетающего миника не сможет создать достаточного давления для разрыва фильтра, ибо это не поршневой насос, а по отсуствию течения можно судить о "забитости"..

"Раз уж фильтр находится "спиной к спине" к акве и верхний торец стекла совпадает - можно помпу расположить в последнем отсеке фильтра.
Место в акве освобождается.... "

Верхний торец ниразу не совпадает, больше того возможна эксплуатация и вне задней стенки..
Про место несущественно, все равно остается всасывающая труба, на которую нужна сетка или все улитки и мальки будут у Вас в фильтре...

"Помпа обеспечивает выброс воды в аквариум. В фильтр вода поступает самоходом (по закону сообщающихся сосудов).
По разности уровней воды в фильтре можно судить о его "забитости".
Выключаем помпу.... снимаем крышечку... вынимаем фильтрующий материал (у меня полоска синтепона)...моем и все в обратном порядке.
Лесковая мочалка с полезными бактериями остается... Чистка фильтра - 3 минуты..."

Получается обычный внешник со своими недостатками, главный из которых недоступность помпы для ремонта (улитка в импеллере и разбирай все..)

"Перелив и протекания невозможны по определению.... "

Вот это очень спорный вопрос ...

"Это не в плане критики... в плане упрощения конструкции, большей надежности от протекания и удобства обслуживания."

Если Вы смотрели 2 последующих фильтра (этот сломался по причине древности материала), то поймете, что "в плане упрощения конструкции, большей надежности от протекания и удобства обслуживания" врядли можно придумать проще. Надо 3 секунды, чтобы снять рюкзачок с работы, даже не отключая префильтр, и унести в ванную для смены синтепона, замены угля и промывки проточной водой керамики
С уважением, BEI

Леха, если автор темы не будет против - могу выложить и фото.

Выкладывайте конечно. почему я должен быть против?

[yarishNEW]

остается всасывающая труба, на которую нужна сетка или все улитки и мальки будут у Вас в фильтре...

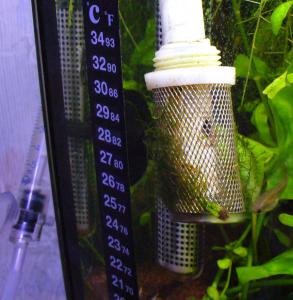

Я применяю вот такую насадку из отдела сантехника в строительных магазинах.

[bei]

Хорошая штучка. А мне как то на глаза не попадалась...
А улитки и мальки всеравно как-то пролезают. Я в одном фильтре увидел Физу, уже довольно упитанную, пролезла зараза и через губку миника и синтепон первой секции
Во втором фильтре 2 малька уже в средней секции.... Хорошо сверху прозрачное стекло, да и вынуть "попаданцев" секундное дело...

Оверквотинг - это нарушение п.3.4. Правил проекта. Что это такое? Смотрим здесь.

Сообщение отредактировал 364 - 12.11.2012, 9:33

Причина редактирования: оверквотинг

[yarishNEW]

На такую "бочку" можно сверху ещё что-то более мелкое сверху навернуть (туже самую губку или синтепон) и будет в самый раз.
Ну а если ориентироваться на мелочь - так она всегда умудряется где-то просочиться.

[lavrin]

Если Вы смотрели 2 последующих фильтра (этот сломался по причине древности материала), то поймете, что "в плане упрощения конструкции, большей надежности от протекания и удобства обслуживания" врядли можно придумать проще. Надо 3 секунды, чтобы снять рюкзачок с работы, даже не отключая префильтр, и унести в ванную для смены синтепона, замены угля и промывки проточной водой керамики

Извините, видел только одну модель. И есть сомнения что через отверстия, пинцетом все так быстро достается, моется и собирается....
Сам фильтр все таки под давлением... При его снятии есть утечки?
Может в третьей доработке и все по другому... Я ж не для спора... Я уважаю Вашу работу. Все сделано аккуратно и идеально...
Я для того когда будет 5-я, 20-я доработки... рассмотрите другой вариант. Мне кажется он проще в исполнении, обслуживании и надежней от протекания... Исполнение Вашего фильтра больше подходит если кто хочет спрятать фильтр в тумбочку. А уж если он рядом с аквариумом и "верхние" плоскости совпадают... то можно сделать проще...

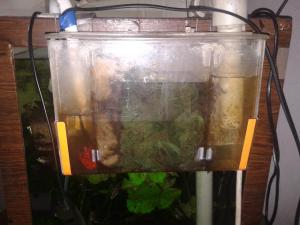

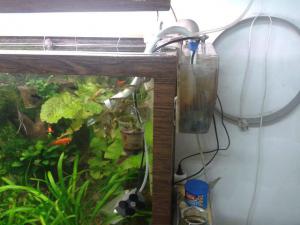

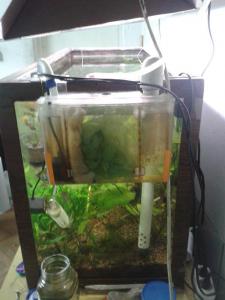

С вашего разрешения выкладываю фото

Очень бюджетный вариант получился. Сосуд - после жевачек каких-то (уж лет пять в гараже валялся), помпочка - ремонтная, трубы - после ремонта остались, Из покупных только мочалка... Согласен, не эстетично, но для фильтра на работе (производство полиэтиленовых пленок) - очень хорош.
Конечно у меня место более удобно для обслуживания... Я ничего не снимаю. Только останавливаю помпу и вынимаю/мою фильтра...

Еще раз извините если чем то обидел.
Просто если сосуд под давлением, то в отсутствие хозяина помпа может вылить всю воду на пол...

С уважением, Владимир.

[bei]

" быстро достается, моется и собирается....
Сам фильтр все таки под давлением... При его снятии есть утечки?"

1. Спешить совершенно некуда, и керамика, если вдруг захочется, высыпается ч-з 2,5 см. отверстие довольно охотно сама. . 2.Давление снимается почти мгновенно с выключением нагнетателя..(открыт ведь с 2 сторон) 3. При снятии шланжика соединяющего "рюкзак" с миником, а он надет "без усердия", сливается столбик воды от самой верхней точки до поверхности, и все в акву.
"Я уважаю Вашу работу. "
Я тоже уважаю Вашу работу и никаких обид на Вас не имею.... Вариант с помпой внутри какраз и был вначале задумки, но был отвергнут из-за излишней трудоемкости ( даже помпочка была приобретена)...
"в отсутствие хозяина помпа может вылить всю воду на пол.."
А от этого ни один фильтр не застрахован, и Ваш в том числе. Представьте себе что будет, если в Вашей "случайной" коробке образуется трещина в днище?
Я с первым фильтром именно это и "словил": Около 7 литров вылилось на ковер. Кстати, как страховка ваще Около 1 кв метра пятно и все...
На это случай возможно автоматическое отключение по принципу "детской" автоматики (уписался-свисток) Тока вместо свистка отключение префильтра.
А давление совсем не пугает, ведь используется поливочная арматура с ее прокладками, а там давление такое Ни один, даже самый мощный внешник не сравнится с давлением в водопроводе. Кстати а вы крышку как уплотняли?

[lavrin]

Кстати а вы крышку как уплотняли?

Да втом то и дело что никак не уплотнял.... Она лежит для того чтобы пыль в фильтр не падала, да как полочка работала...
В кыршке даже отверстие есть... (было в старой конструкции)...

[bei]

В кыршке даже отверстие есть... (было в старой конструкции)..
Тогда вопрос: Как вода поступает в фильтр? Ведь отверстие не должно допустить поступление воды (подводная околоповерхностная дырка в подающем шланге страхует от выкачивания на пол!) Или предварительно заполняете трубку и оба конца в воду?

[lavrin]

Или предварительно заполняете трубку и оба конца в воду?

Именно так. Это делается только один раз. И по закону сообщающихся сосудов вода поступает в фильтр.
И поступает столько, сколько выкачивает помпа и может профильтроваться...
При чистке фильтра заборная труба не вынимается...

[bei]

"Именно так. Это делается только один раз. "
И не опасаетесь, что при случайном оголении одного конца фильтр встанет, кстати оголив наполнитель, ведь качать будет, пока импеллер в воздухе не окажется....?

"При чистке фильтра заборная труба не вынимается..."
И вода не сливается?

[lavrin]

Представьте себе нет. Максимум после осаждения мути - сифонка.
Поскольку рыбы много (вырвастниковый аквариум) частота читски такова:
Раз в две недели просто вынимаю полосу синтапона.
Раз в два месяца полная мойка (имеется ввиду с сифонкой) она сопровождается подменой воды...
Генеральная мойка - только в случае ЧП или раз в год.
Конечно, задумывался вставить нипель в заборную трубу... но нет ничего более постоянного чем временное...

Оверквотинг - это нарушение п.3.4. Правил проекта. Что это такое? Смотрим здесь.

Сообщение отредактировал 364 - 12.11.2012, 13:15

Причина редактирования: оверквотинг

[bei]

Даа, не очень удобно..

[lavrin]

Даже не знаю что ответить...
Пытался описать, на мой взгляд, более простую конструкцию...

[bei]

Да и не надо ничего отвечать. Работает, нравится, значит имеет право на существование А пределов совершенству нет...
